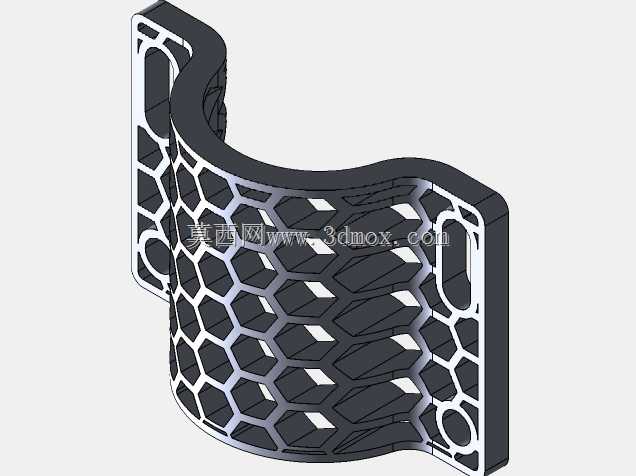

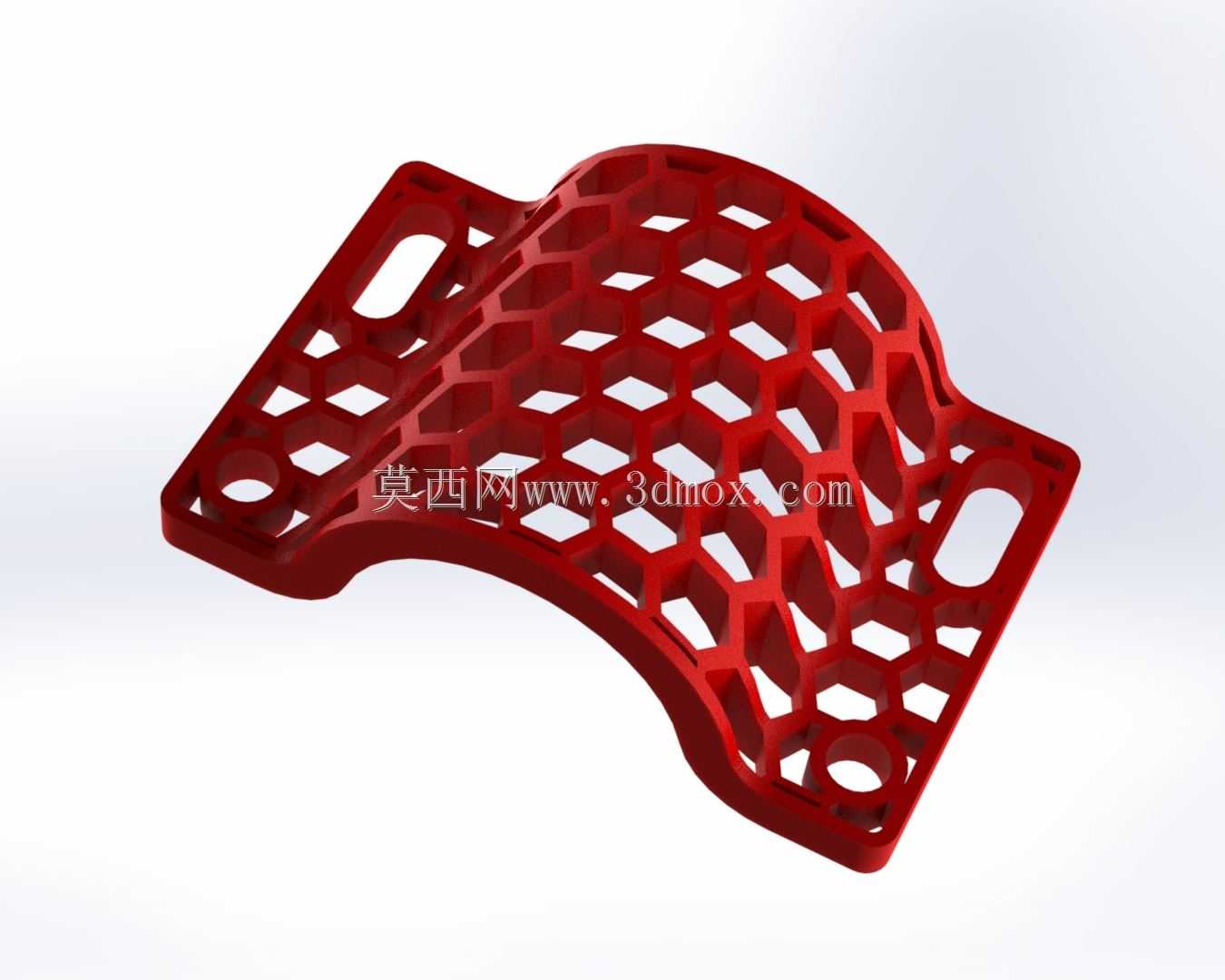

弧形蜂窝镂空结构安装阀块

这款弧形蜂窝镂空结构的阀块构件，主要应用在流体控制回路的集成安装场景中，常见于小型液压工作站、气动控制模组以及实验室流体分配台架上，承担着固定阀组、集成流道、承载管路接口的核心作用。和传统实心阀块不同，这款构件采用了仿生蜂窝的镂空构型，在保证结构刚性的前提下大幅削减了整体自重，对于需要频繁拆装、移动的便携式流体测试台架来说，能有效降低台架整体负载，减少安装支架的承重冗余。

从实际安装边界来看，构件整体呈弧形弯折形态，四个边角位置预留了长圆形安装孔，这类孔位设计可以抵消安装面的加工公差，允许装配时在一定范围内调整固定位置，避免因为安装孔位同轴度偏差导致的装配应力，适配M6-M8规格的内六角固定螺栓，安装孔的沉台深度刚好覆盖螺栓头部厚度，装配后螺栓头不会突出构件表面，不会和周边布置的阀件、管路产生干涉。构件的弧形曲面是完全匹配对应安装基座的弧面轮廓设计的，装配时曲面可以完全贴合基座表面，保证受力均匀，不会出现局部悬空导致的受压变形问题。

设计思路上，蜂窝单元的排布完全顺着构件的应力走向布置，在安装孔周边、流道集成区域的蜂窝壁做了局部加厚处理，而在受力较小的中间区域则保持均匀的蜂窝壁厚，这种变壁厚的设计既保证了螺栓锁紧时的局部抗压强度，避免安装孔位置被压溃，也不会因为整体加厚导致重量回升。镂空的蜂窝结构除了减重之外，还能给阀块上安装的电磁阀、节流阀等元件提供更好的散热条件，阀件工作时产生的热量可以通过蜂窝间隙的空气对流快速散出，相比实心阀块能降低阀件连续工作时的温升，延长密封件的使用寿命。

在功能特性上，构件的平面区域预留了阀件安装的定位基准面，表面平面度控制在0.02mm以内，保证阀件安装后的密封面贴合度，避免流体泄漏。蜂窝结构的每个棱边都做了R0.5的圆角过渡，没有尖锐的加工棱角，既可以避免装配时划伤操作人员，也能减少应力集中点，提升构件的抗疲劳强度，在承受管路振动、压力脉冲的工况下，不会因为应力集中出现裂纹。构件的壁厚均匀性控制在±0.1mm，不管是采用机加工还是3D打印工艺制作，都能保证成型后的结构一致性，不会出现局部壁厚过薄导致的强度不足问题。

实际选型使用时，需要注意这款构件适配的是通径6mm以下的小型阀组，适合工作压力在1MPa以内的气动回路或者低压液压回路，如果用于更高压力的工况，需要对蜂窝壁的厚度做针对性加强。安装时要保证基座的弧面轮廓和构件弧面匹配，如果安装在平面基座上，需要加装对应弧度的垫片，避免强行锁紧导致构件变形。另外蜂窝镂空区域不适合作为承重面使用，阀件、管路的重量需要通过安装螺栓传递到基座上，不要让蜂窝结构承受额外的外部载荷。日常维护时，蜂窝间隙容易积存灰尘、油污，可以用压缩空气直接吹扫清理，不会因为存在清洁死角导致污物堆积影响周边阀件的工作。
