镂空式双法兰导向滚轮结构设计

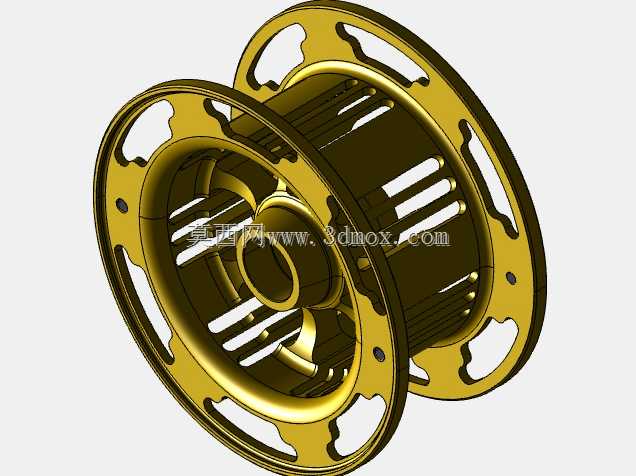

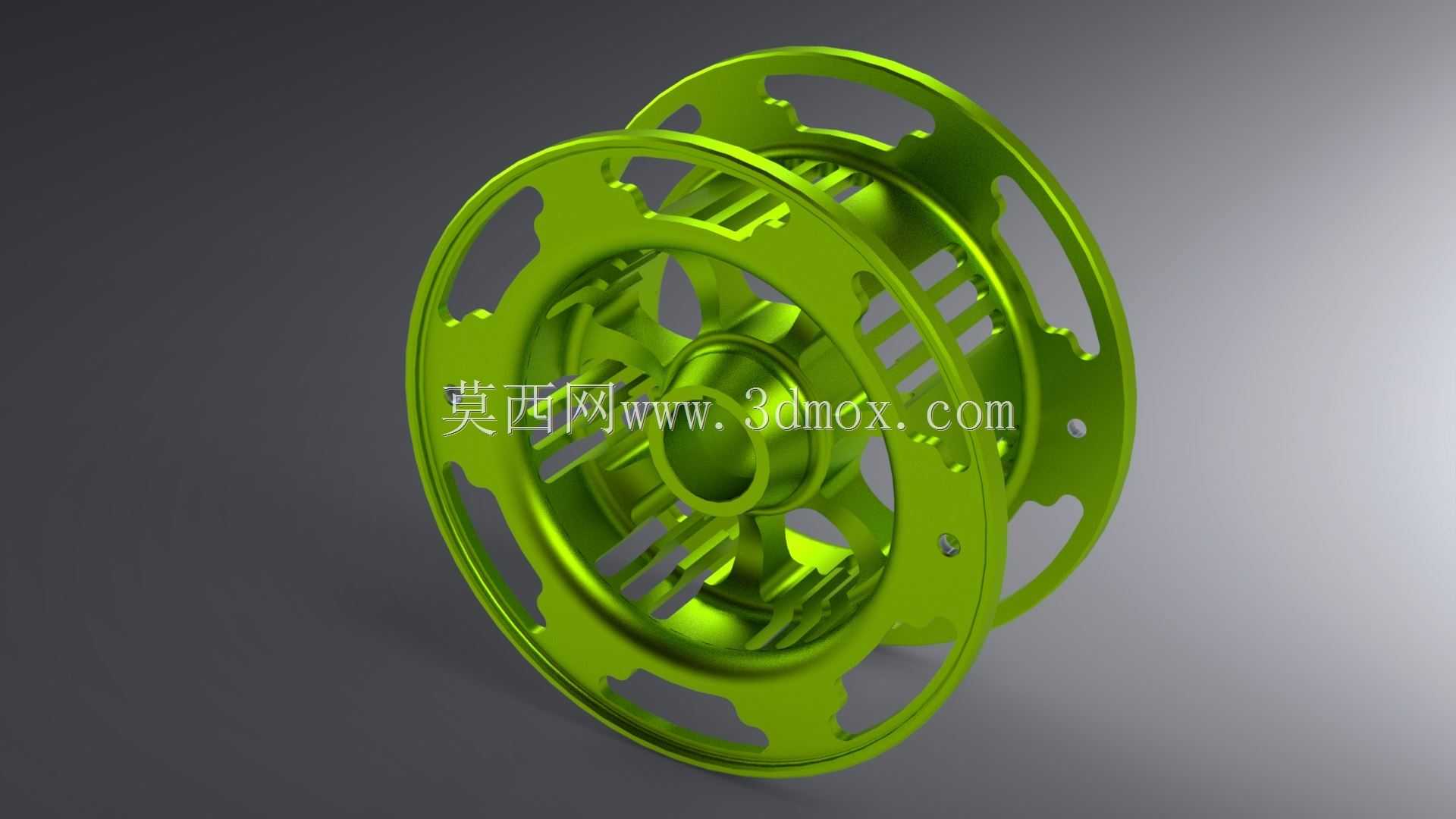

　　该轮体结构多用于连续输送设备、线缆牵引机组以及轻载传动导向工位，在实际产线布局中，这类带双侧法兰限位的滚轮主要承担带状、线状物料的承托与导向作用，避免物料在高速走料过程中出现跑偏、脱轨问题，相比普通平轮，双侧凸起的法兰边能在轮体轴向形成3-5mm的限位挡边，无需额外加装侧挡结构即可完成走料路径约束，大幅简化导向工位的装配零件数量。从结构设计逻辑来看，轮体采用整体镂空辐条式构型，并非单纯为了视觉轻量化，核心是在保证轮体径向承载刚度的前提下，尽可能降低轮体自身转动惯量——当轮体用于高速走料场景时，更低的转动惯量能减少启停瞬间的惯性冲击，降低驱动端的负载波动，同时镂空结构能减少轮体与空气的接触阻力，在高速旋转时不会形成明显的风阻噪声，也能避免运行过程中积尘、积料卡在辐条位置，日常维护时仅需压缩空气吹扫即可完成清洁。

　　轮体的中心安装孔采用台阶式设计，安装边界上预留了与轴承外圈配合的定位止口，装配时可直接将标准深沟球轴承压入中心孔位，两端通过孔用挡圈完成轴承轴向固定，无需额外设计轴承座压盖，安装时仅需将穿入轴承内圈的芯轴固定在两侧支架上即可完成装配，整体安装占用的轴向空间比实心轮结构减少40%左右，适合在设备内部安装空间局促的导向工位使用。轮体外缘的工作型面做了圆弧过渡处理，没有尖锐棱角，避免与被导向的线缆、薄带物料接触时刮伤物料表面，双侧法兰的内侧面也做了15度的拔模斜度，一方面是方便加工时的脱模或切削排屑，另一方面当物料出现小幅偏移时，斜度面能引导物料自动回到轮体中心位置，不会出现硬卡滞导致的物料拉断问题。

　　辐条的分布采用等角度圆周均布设计，每根辐条的截面做了等强度优化，靠近轮毂位置的截面厚度大于靠近轮缘位置的厚度，匹配轮体旋转时的弯矩分布规律，避免应力集中在辐条与轮毂的连接位置，在承载额定载荷时，辐条的最大变形量可控制在0.02mm以内，不会因为轮体变形导致物料运行出现跳动。从实际使用场景来看，这类滚轮除了用于物料输送导向，也可作为小型设备的从动行走轮使用，镂空结构能在户外使用时减少泥沙在轮面的附着，双侧法兰也能卡在简易导轨上实现定向行走，不会出现脱轨问题。

　　设计过程中需要重点控制轮体两端法兰的同轴度，以及中心安装孔与轮体外圆的径向圆跳动公差，若跳动超差，会导致走料过程中出现周期性的张力波动，影响物料输送的稳定性，通常径向跳动公差需要控制在0.05mm以内，端面跳动控制在0.03mm以内，才能满足中高速走料工位的使用要求。轮体的材质适配范围较广，采用工程塑料注塑成型时可用于对防静电、低噪声有要求的电子物料输送工位，采用铝合金机加工成型时可用于有一定承载要求的工业传动工位，采用不锈钢铸造抛光后可用于食品、医药行业的输送工位，不同材质选型时仅需调整辐条的截面厚度即可匹配对应的承载要求，无需整体更改轮体的构型尺寸。
