教学练习用简易平行夹持机械爪结构

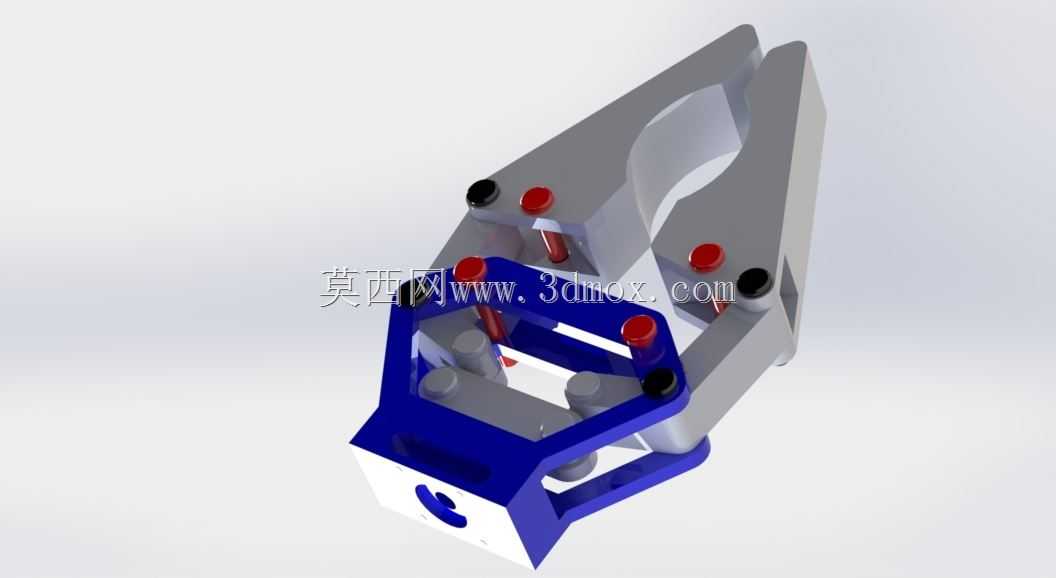

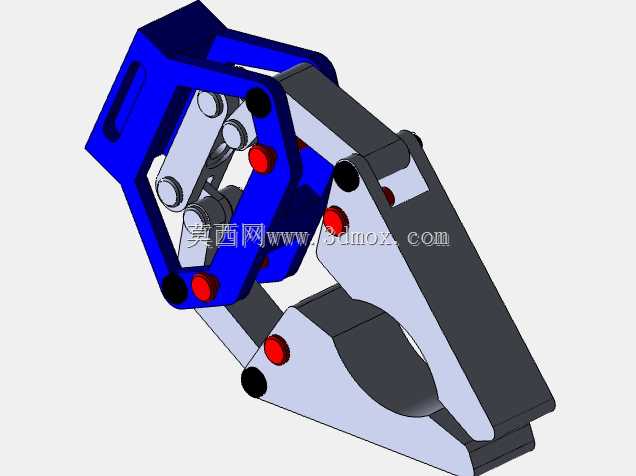

　　这款平行夹持式机械爪，核心定位是面向入门级结构设计练习与小型自动化末端执行场景的轻量化方案，整体采用对称式双指平行开合布局，没有复杂的传动冗余结构，所有运动副均采用常规销孔配合，加工与装配门槛极低，非常适合刚接触机械结构设计的从业者拆解练习装配逻辑、公差配合思路。从实际应用场景来看，这类小载荷机械爪可直接搭载在桌面级小型机械臂末端，用于3C电子产线的轻量元器件搬运、教学实训平台的物料分拣、小型装配工位的零件取放作业，夹持力范围覆盖100g-1kg的规则或异形小零件，不会因为夹持力过大损伤工件表面。从功能特性上看，该夹爪采用单输入驱动的联动结构，驱动端布置在夹爪基座底部，可直接适配微型舵机、小型直线气缸或者电动推杆作为动力源，动力输入后通过两侧对称的连杆结构带动两个夹指做同步平行开合运动，开合行程控制在0-40mm区间，能兼容该尺寸范围内的方形、圆形、异形工件夹持，夹指内侧预留了防滑垫安装槽位，可根据实际夹持工件的材质更换橡胶、硅胶或者聚氨酯防滑垫，提升夹持稳定性的同时避免刮伤工件表面。

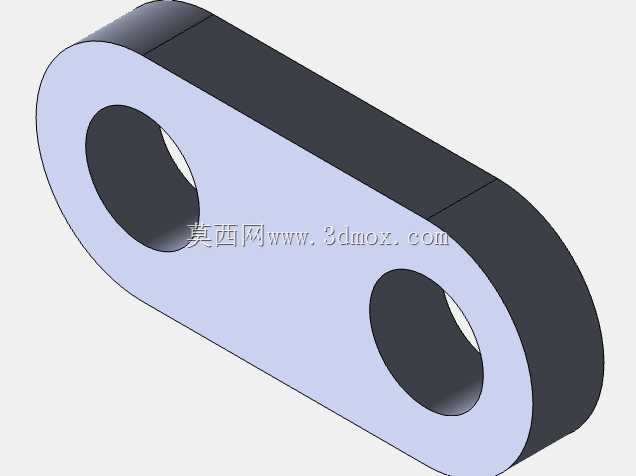

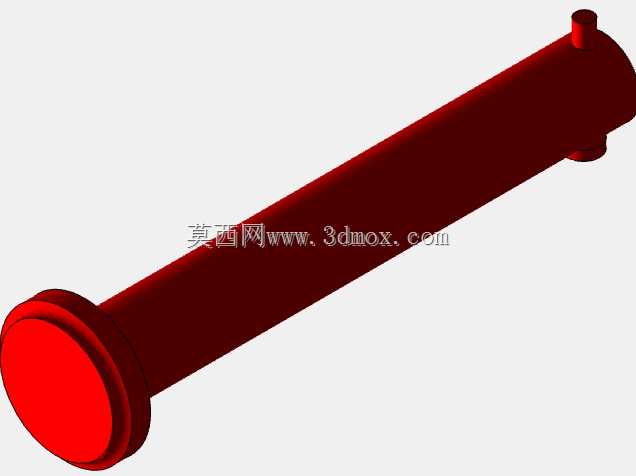

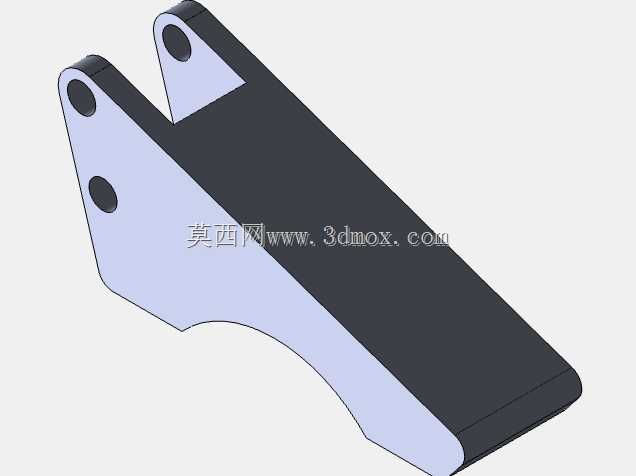

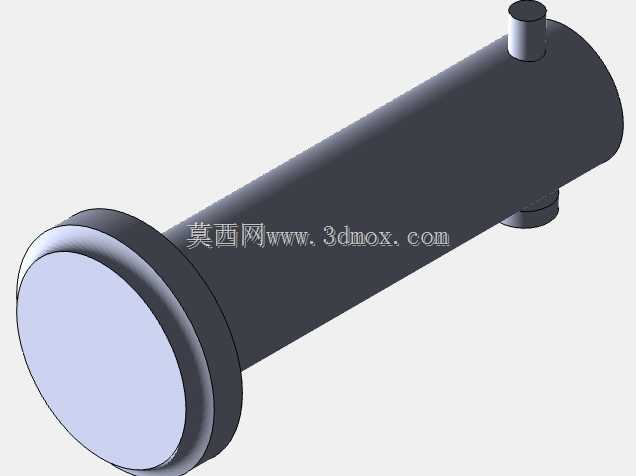

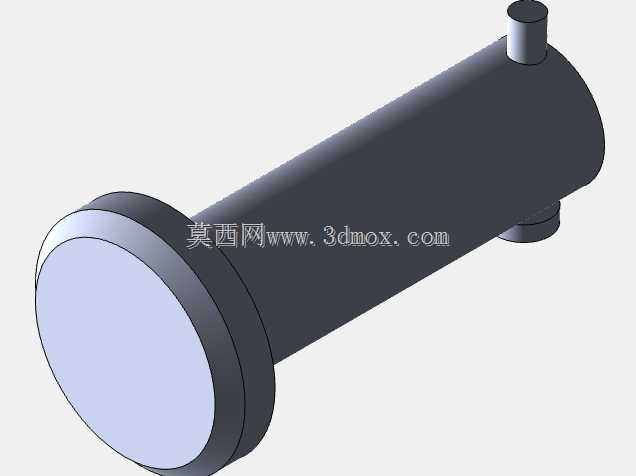

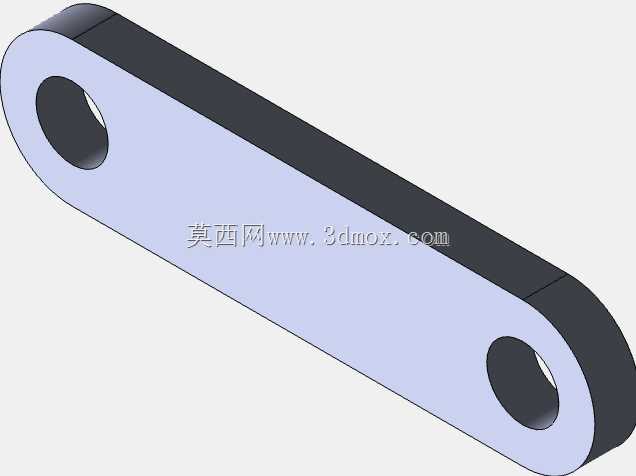

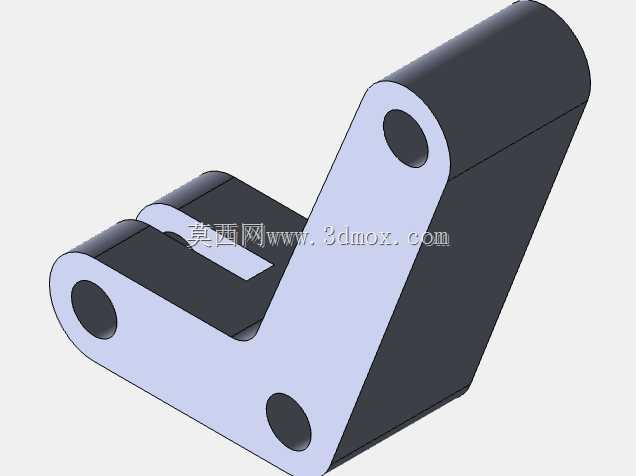

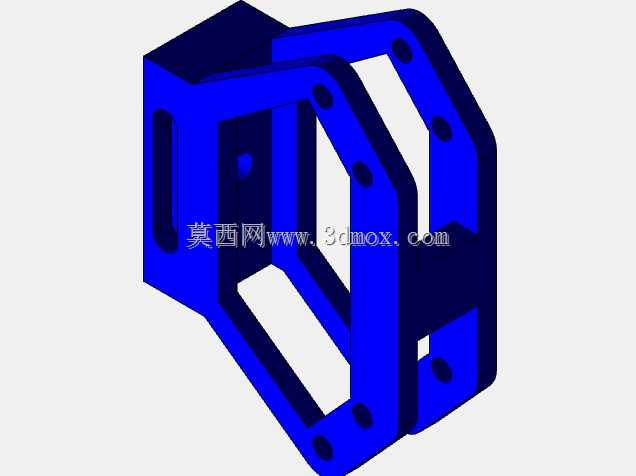

　　设计思路上完全遵循入门级结构的易加工、易装配原则，整体基座采用框架式镂空结构，在保证结构刚性的前提下尽可能降低整体重量，夹爪总重量控制在150g以内，不会给搭载的机械臂带来过大的末端负载压力；所有连接销轴均采用统一直径规格，减少加工时的刀具更换频次，零件总数控制在20件以内，其中标准件占比超过40%，加工件仅包含基座、左右夹指、联动连杆几个核心零件，加工时仅需常规铣削、钻孔工序即可完成，不需要特殊的加工工艺，大幅降低制作成本。

　　从外形尺寸与安装边界来看，该夹爪整体安装基准面为基座底部的法兰面，法兰面预留了四个呈矩形分布的M3安装螺孔，孔位间距为30mm*30mm，可直接匹配市面上绝大多数桌面级小型机械臂的末端安装法兰，不需要额外制作转接板；夹爪闭合状态下整体外形尺寸为长65mm、宽45mm、高70mm，完全处于小型机械臂的末端工作空间允许范围内，不会在运动过程中与周边设备、工装产生干涉；夹指的开合运动轨迹做了限位设计，在基座两侧设置了硬限位挡块，避免开合超出行程导致连杆机构卡死，同时在驱动端预留了位置传感器安装位，可加装微型光电传感器或者霍尔传感器检测夹爪的开合状态，方便接入自动化控制系统实现闭环控制。

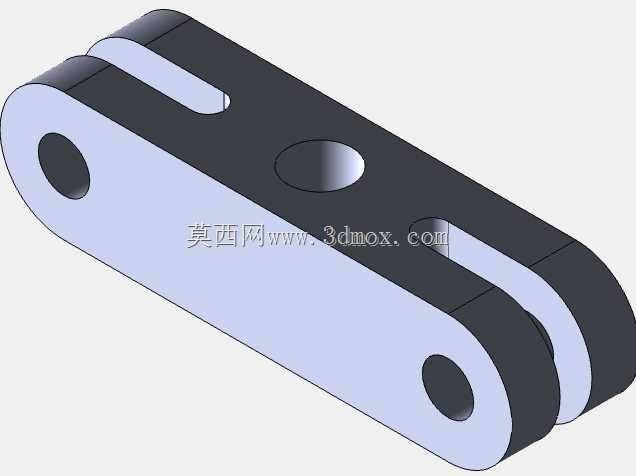

　　结构细节上，所有运动配合面均预留了0.1mm的装配间隙，不需要做高精度的磨削加工即可实现顺畅运动，连杆与夹指、基座的连接位置均采用自润滑衬套设计，长期往复运动也不会出现过度磨损导致的间隙过大问题，夹指的夹持面做了V型槽与平面结合的设计，既可以稳定夹持圆柱形工件，也可以平稳吸附方形工件，不需要频繁更换夹指即可适配多种常见的小型零件。对于刚接触三维建模与结构设计的从业者来说，拆解这个模型可以快速理解连杆联动机构的运动原理、对称结构的建模思路、装配配合的公差选择逻辑，也可以在这个基础结构上做拓展修改，比如调整夹指长度适配更大尺寸的工件、更换驱动接口适配不同类型的动力元件、增加力反馈模块实现夹持力的精准控制，是非常好的结构设计练习载体。
