密尔沃基M12棘轮扳手换向旋钮结构

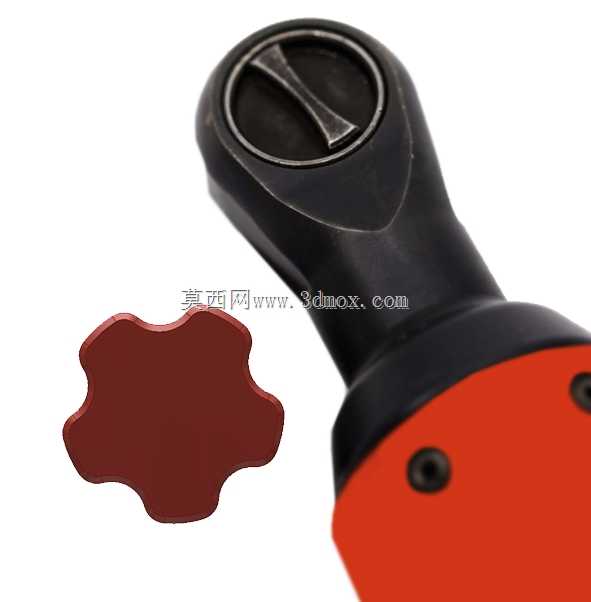

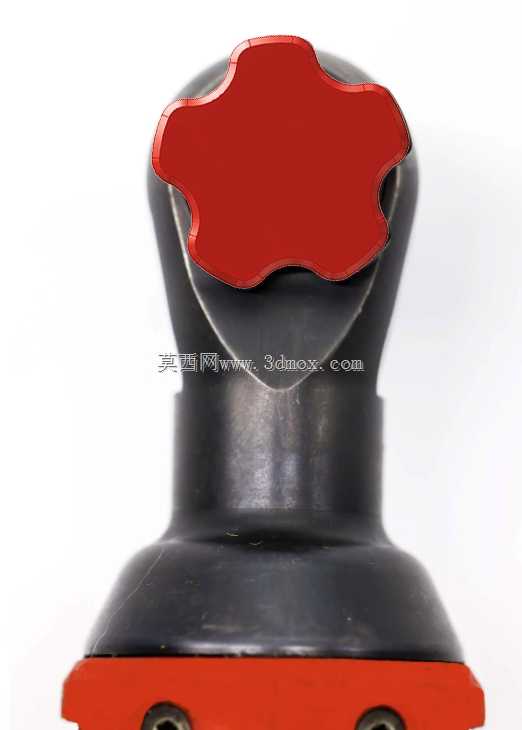

在设备维保、产线装配、户外抢修这类需要频繁松紧紧固件的作业场景里，充电式棘轮扳手的操作效率直接影响整体作业进度，传统棘轮扳手的换向拨杆大多设置在扳手头部侧面，操作时需要挪动握持手的位置去拨动拨杆，遇到狭窄作业空间时，甚至需要将扳手从紧固件上取下才能完成换向，不仅打断操作节奏，还容易在狭小空间内磕碰手部。这款适配密尔沃基M12系列棘轮扳手的换向旋钮，就是针对这一实际操作痛点做的结构优化设计，将换向操作的触发位置转移到扳手头部的顶端位置，作业人员仅需用握持扳手的那只手的食指，就能直接按压旋转旋钮完成正反转切换，全程不需要改变手部握持姿态，也不用将扳手脱离紧固件，在机柜内部装配、汽车底盘维保、设备内部狭小空间检修这类操作空间受限的场景下，能大幅减少换向操作的动作幅度，避免手部被周边结构剐蹭。

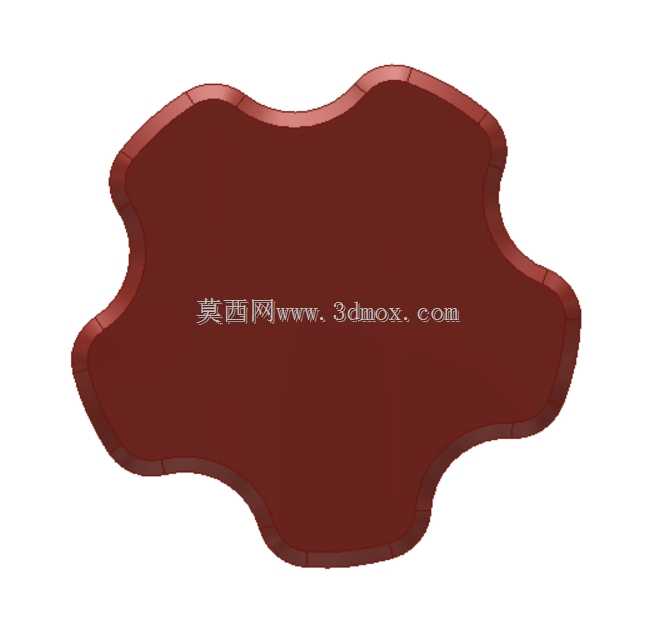

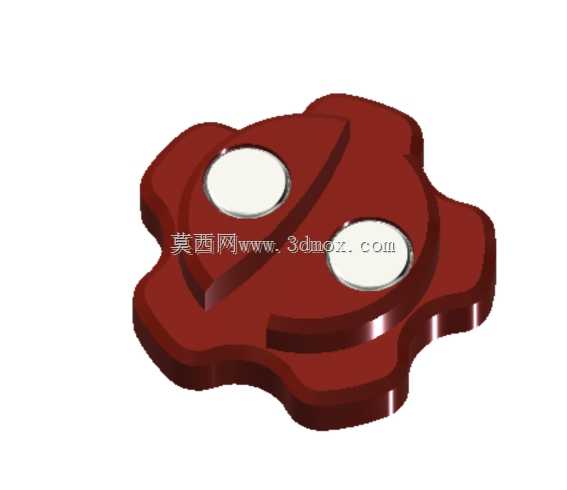

从结构设计逻辑来看，这款旋钮没有采用复杂的卡扣或者螺纹连接结构，而是在旋钮底部嵌入两块小型永磁体，依靠磁吸力吸附在棘轮扳手头部的换向转轴顶端，不需要对原有扳手的结构做任何打孔、切削改造，安装时只需要对准换向转轴的卡位将旋钮放上去，磁体就会自动吸合固定，不会破坏原有工具的结构强度，后期如果需要恢复原有拨杆操作，直接将旋钮拔下即可，不会在扳手表面留下残留痕迹。旋钮的外形轮廓做了多段内凹的异形弧边设计，每个内凹位置刚好匹配食指指腹的按压弧度，不管是戴薄款劳保手套还是徒手操作，旋转旋钮时都不会出现打滑的情况，旋钮边缘做了0.5mm的圆角过渡，没有尖锐的棱角，长时间操作也不会硌伤手指。旋钮的主体采用红色工程塑料材质，和扳手本身的黑灰色主体形成强烈的视觉反差，在光线不足的作业环境下，作业人员不用刻意低头寻找，仅凭余光就能定位到旋钮的位置，快速完成换向操作。

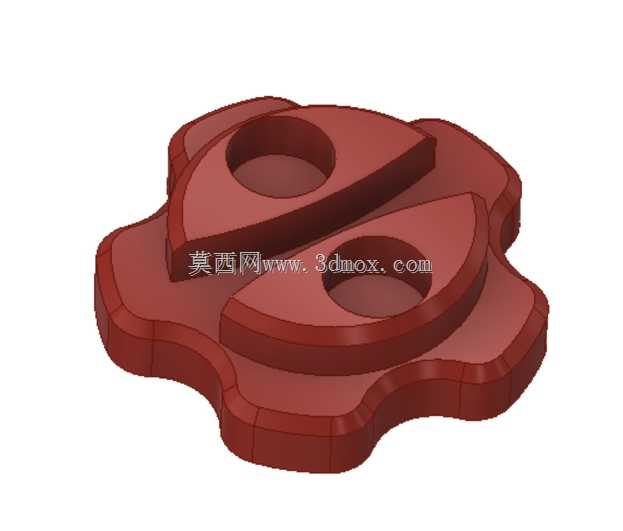

从安装边界尺寸来看，这款旋钮的整体高度控制在12mm以内，最大外轮廓直径不超过35mm，安装后不会超出棘轮扳手头部的原有外轮廓边界，不会额外增加扳手头部的整体尺寸，在伸入狭窄缝隙作业时，旋钮不会和周边的零部件发生干涉卡滞。旋钮底部和换向转轴接触的位置做了和原厂转轴匹配的定位凹槽，安装后旋钮和转轴之间不会出现相对滑转，旋转旋钮时的扭矩可以完全传递到换向机构上，不会出现空转的情况。磁体的吸力经过匹配调试，刚好能满足换向操作时的扭矩传递需求，同时又不会因为吸力过大导致拆卸困难，日常使用中即使扳手出现轻微磕碰、跌落，旋钮也不会轻易脱落。旋钮底部和扳手头部接触的端面做了0.2mm的微凸环形支撑边，只有环形边和扳手表面接触，减少了旋钮和扳手壳体之间的接触面积，旋转时的摩擦阻力更小，操作手感更顺滑，同时也能避免长期旋转摩擦刮花扳手头部的表面涂层。

在实际使用场景中，这款旋钮尤其适合高频次松紧螺栓的装配作业，比如电气柜接线端子的紧固、小型设备的组装、家电维修这类需要频繁切换正反转向的工作，传统换向操作每次需要花费1到2秒的时间调整手部位置，使用这款旋钮后换向动作可以在0.2秒内完成，单班次作业下来能累计节省不少操作时间。针对汽修场景中经常遇到的油污环境，旋钮的光滑表面不容易附着油污，即使沾了油污也很容易擦拭干净，不会因为油污导致操作打滑。和市面上其他第三方改装旋钮相比，这款结构没有采用胶粘的固定方式，避免了夏季高温环境下胶层融化导致旋钮脱落的问题，也不会因为胶层残留影响后续原厂配件的更换。设计过程中也充分考虑了不同手型的操作习惯，旋钮的旋转阻尼和原厂换向拨杆的阻尼保持一致，不需要用很大的力气就能完成换向，长时间操作也不会造成手指酸痛。
