多工位冲头集成安装固定支撑座

项目分类:铸造模 发布时间:2026-05-21 ID:1154646
  • 多工位冲头集成安装固定支撑座
  • 多工位冲头集成安装固定支撑座
  • 多工位冲头集成安装固定支撑座
  • 多工位冲头集成安装固定支撑座
  • 多工位冲头集成安装固定支撑座
  • 多工位冲头集成安装固定支撑座

这套冲头固定支撑结构主要服务于多工位压力加工的冲压、压铸成型工序,在连续模、多工位传递模的模架内部承担冲头集群的定位、承载与导向辅助作用,适配施泰力、格雷斯等主流厂商生产的标准规格辊冲头、中心冲头,单组支撑座最多可同时容纳八支不同规格的冲头完成同步或顺序冲压作业,解决了多冲头分散安装带来的同轴度偏差、安装调试效率低、作业过程中冲头偏摆晃量超差的常见工程问题。

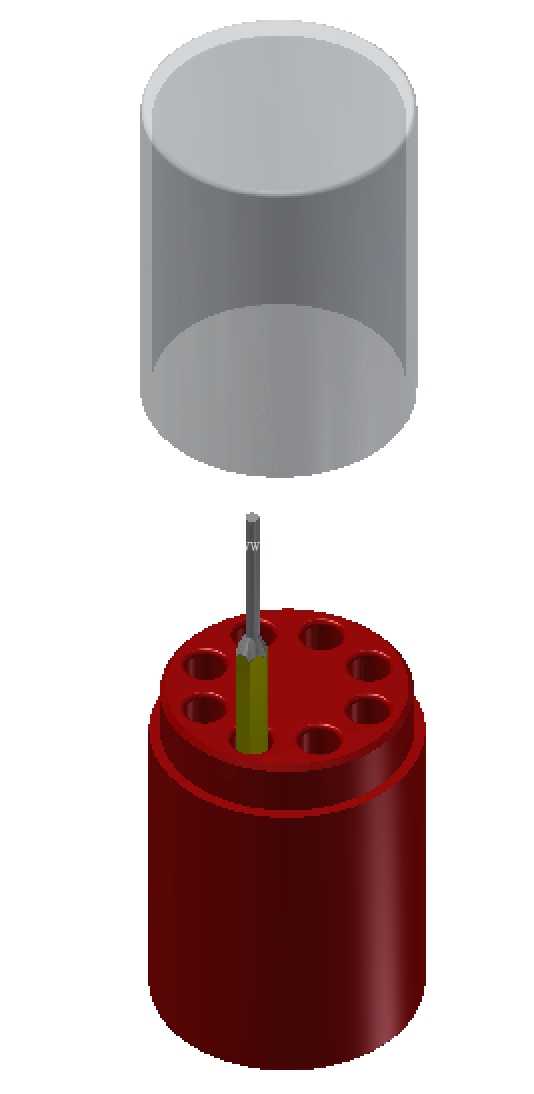

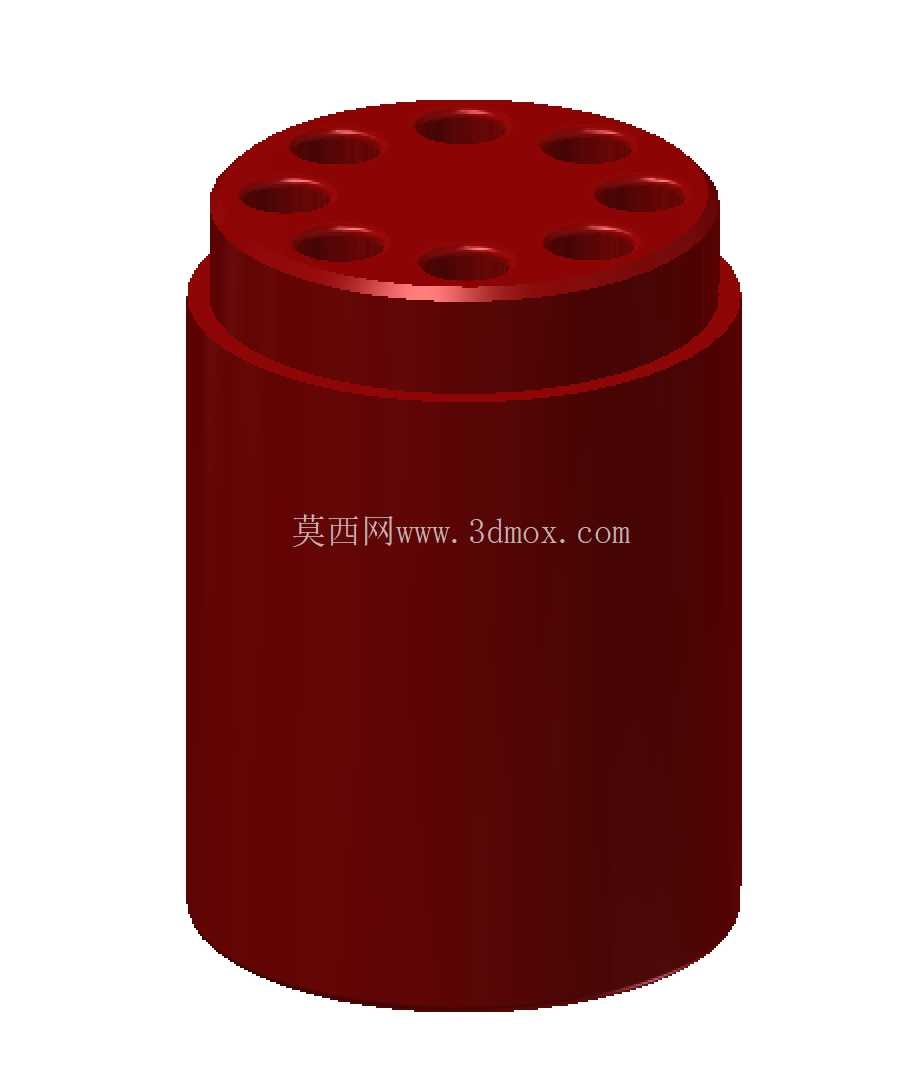

从结构设计逻辑来看,下部的深红色基座是整套部件的核心承载基体,采用圆形法兰式安装结构,基座顶面沿圆周方向均匀分布八个沉头安装孔,孔位的分度精度控制在±0.02mm以内,既可以通过内六角螺栓直接固定在模架的下模座安装平面上,也可以配合等高套筒调整安装高度,适配不同闭模高度的模具设计需求。基座中心位置设置了阶梯式定位安装槽,中心冲头的固定座直接嵌入槽内完成径向定位,避免中心工位冲头在高频冲压作业中出现径向窜动,槽底预留了0.5mm的排气间隙,防止冲头回程时因封闭空间形成负压造成废料吸附、带料问题。

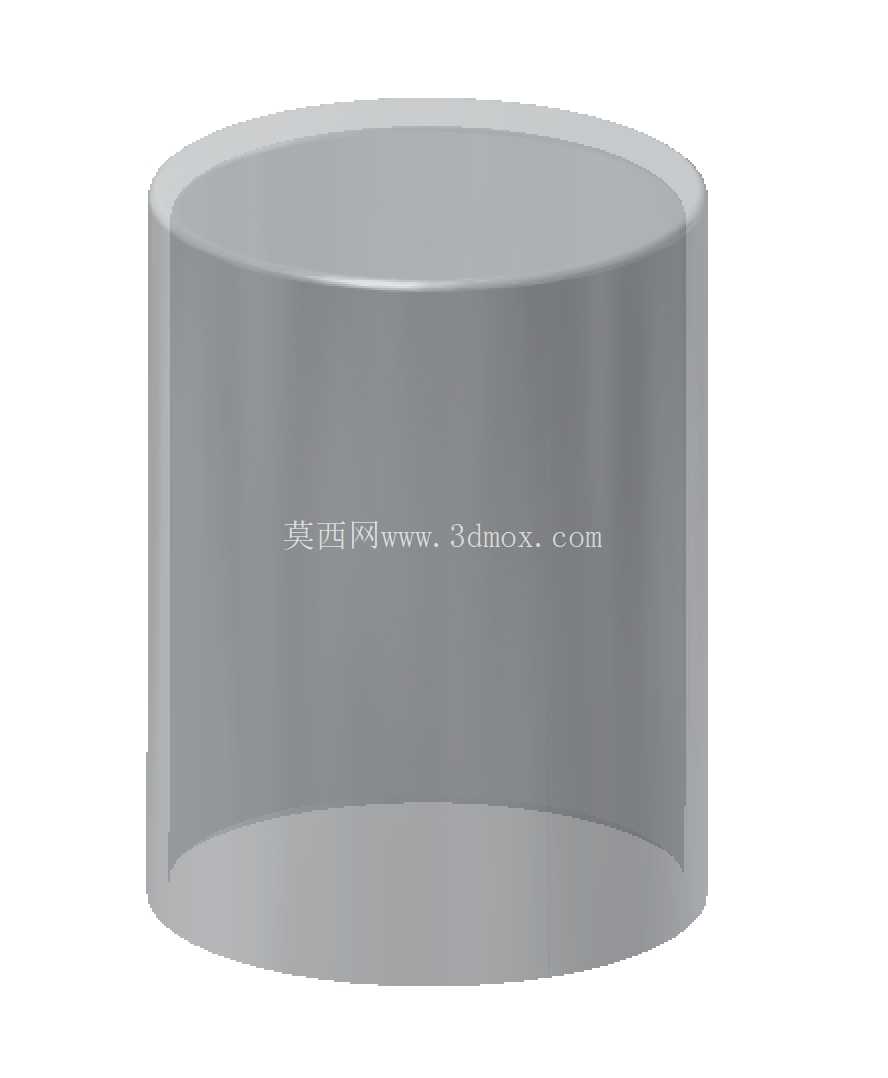

上部的灰色圆筒形护套是冲头作业过程中的防护与导向辅助结构,护套内径与基座的外径采用H7/h6的间隙配合,安装后护套内壁与各冲头的外圆之间保留均匀的1.5mm间隙,既不会对冲头的上下往复运动造成干涉,又可以阻挡冲压过程中产生的金属碎屑、脱模剂飞溅物进入冲头与固定座的配合间隙,减少冲头导向面的磨粒磨损,延长冲头的使用寿命。护套的下端面与基座顶面之间预留了2mm的安全间隙,避免合模过程中出现刚性碰撞造成部件变形,护套的壁厚设计为4mm,采用整体式车削加工成型,具备足够的结构刚性,即使在120次/分钟的高速冲压工况下也不会产生共振异响。

在实际产线应用场景中,这套支撑结构多用于电机定转子冲片冲压、小型压铸件的冲切修边、五金连接件的多工位成型工序,相比传统的单冲头独立固定方式,集成式的支撑座可以将多冲头的安装调试时间缩短60%以上,所有冲头的定位基准统一集成在同一个基座上,从设计根源上消除了多基准叠加带来的位置度累积误差,各冲头之间的位置精度可以长期稳定保持在±0.015mm以内,大幅降低连续冲压过程中出现的冲头崩刃、孔位超差、产品毛刺过大的不良率。

设计过程中针对安装边界做了充分的兼容性考量,基座的总高度控制在35mm,最大外径为120mm,上部护套的高度为40mm,整套结构组装完成后的总高度不超过78mm,不会占用模架内部过多的安装空间,可以直接适配市面上主流的25t-80t开式压力机的模架安装尺寸。基座上的八个周向安装孔采用长圆孔与圆孔组合的设计,其中四个孔为基准圆孔,用于初次安装时的定位校准,另外四个孔为腰型长圆孔,允许安装时根据实际模架的螺孔位置做±2mm的位置微调,降低模架安装面的加工精度要求,减少现场修配的工作量。

冲头与基座的固定部位采用侧面顶丝锁紧结构,每个冲头安装孔的侧面都设置了M4的顶丝孔,冲头装入安装孔后通过内六角顶丝锁紧固定,更换不同规格冲头时只需要松开顶丝即可完成拆装,不需要拆卸整个基座,大幅提升产线换型的效率。针对不同材质冲头的适配性,安装孔的内孔粗糙度控制在Ra1.6,既可以适配硬质合金冲头的紧配合安装需求,也可以适配高速钢冲头的间隙配合安装需求,顶丝的锁紧位置避开冲头的切削刃工作段,不会对冲头的结构强度造成损伤。

在日常维护层面,这套支撑结构的所有配合面都做了倒角处理,拆装过程中不会出现刮手、磕碰损伤配合面的问题,基座与护套的配合面预留了润滑脂注油槽,每运行10万冲次可以在配合面涂抹少量锂基润滑脂,减少配合面的锈蚀与磨损,整套结构没有易损的异形零件,所有安装孔、配合尺寸都采用行业通用的标准规格,现场维护时不需要定制特殊配件,常规的机加工车间就可以完成维修与配件加工,大幅降低设备的长期运维成本。
