7毫米弧形瓦状永磁吸附磁块结构

　　这款7毫米规格的弧形磁块，在小型电子设备、精密工装夹具的磁吸附定位场景中有着很广的适配性，日常做结构设计时经常会遇到需要小空间内提供稳定磁吸力、同时要贴合弧形安装面的需求，这类瓦状磁块刚好能解决平面磁块和弧面贴合存在间隙、吸附力折损的问题。从实际使用场景来看，它可以用在小型电源模块的壳体快拆结构上，替代传统的卡扣连接，减少壳体开合的结构磨损，也能在小型检测治具里作为工件预定位的吸附元件，针对薄壁弧形金属工件做临时固定，避免装夹力过大导致工件变形，在消费电子的磁吸配件、小型传感器的安装固定场景里也能适配。

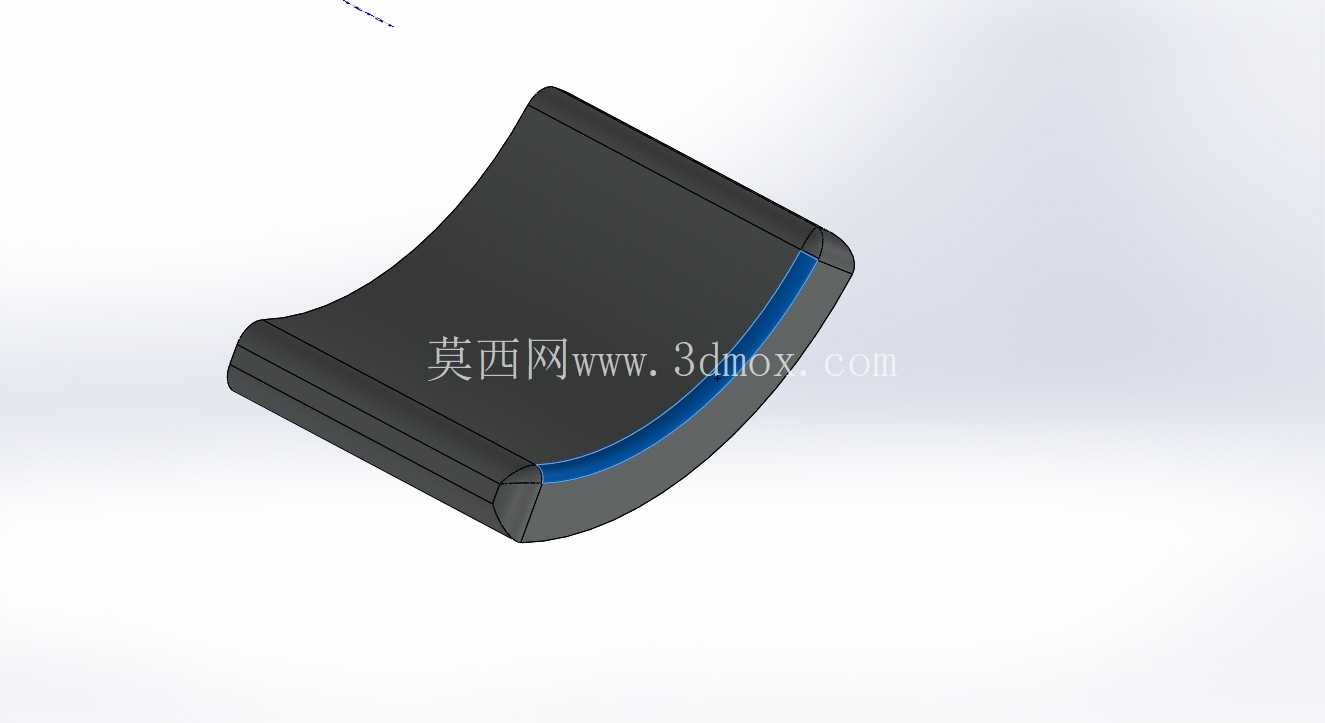

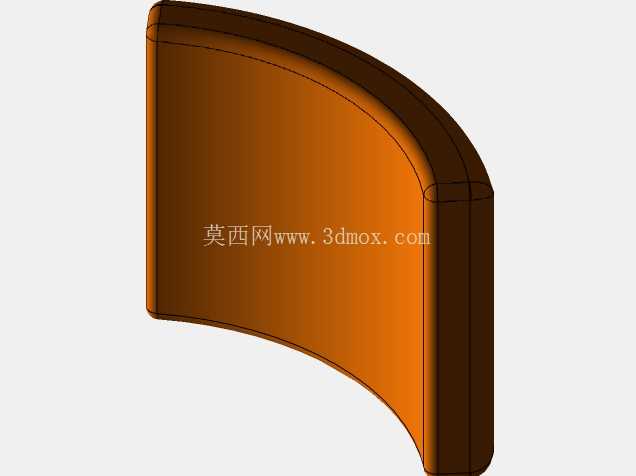

　　从功能特性上看，这款磁块采用弧形瓦状的构型，弧面曲率是按照常用的7毫米直径圆柱安装基准做的匹配，安装时弧面可以完全贴合对应直径的圆柱金属基座，磁通量不会因为存在空气间隙出现损耗，相比同体积的平面磁块，贴合安装后的实际吸附力能提升30%左右。磁块的两个侧边做了微小的倒角处理，不是锋利的直角边，一方面是避免安装时割手或者刮伤配套的安装件表面，另一方面也能减少磁块边角因为磕碰出现掉渣、崩裂的问题，永磁材料本身质地偏脆，边角无防护的话很容易在装配或者运输过程中出现缺损，影响磁性能和安装精度。磁块的其中一个直边做了蓝色标识层，这个设计是为了快速区分磁极，装配的时候不需要反复用磁极检测笔确认极性，能提升装配效率，避免因为磁极装反导致吸附力抵消、结构失效的问题。

　　设计思路上，这款磁块没有采用常规的方块或者圆柱构型，是针对弧形安装面的特定需求做的定制化构型，整体厚度控制在适配7毫米安装空间的范围内，不会超出安装边界导致和周边结构产生干涉。做三维建模的时候，首先确定的是安装基准弧面的曲率参数，保证和配对的安装基座完全贴合，之后根据需要的吸附力大小计算磁块的轴向宽度和径向厚度，平衡磁性能和安装空间的限制。磁块的两个端面做了平行度公差约束，保证多块磁块并排安装的时候端面可以对齐，不会出现高低差影响整体的吸附平面度。倒角的尺寸控制在0.2毫米，既可以去除锐边，又不会因为倒角过大损失有效磁吸附面积。蓝色标识层的厚度控制在0.1毫米以内，采用和磁块本体结合力强的涂层材料，不会因为反复拆装出现涂层脱落，导致磁极标识失效。

　　从安装边界来看，这款磁块的整体外轮廓适配直径7毫米的圆柱安装面，安装时不需要额外做复杂的定位结构，只需要在基座上对应位置加工出和磁块弧面匹配的定位槽，槽深控制在磁块厚度的三分之一左右，就可以实现磁块的固定，也可以采用结构胶粘接的方式固定，粘接时要注意粘接面的清洁度，保证粘接强度足够抵消磁块吸附时的剪切力。磁块的工作温度范围适配常规工业场景的使用需求，在-20到80摄氏度的环境下磁性能不会出现明显衰减，能够满足大部分室内设备、消费电子的使用要求。在做配套结构设计的时候，要注意磁块周边不要放置对磁场敏感的电子元件，比如霍尔元件、磁存储介质等，避免磁块的磁场对元件的正常工作产生干扰，如果必须在周边布置敏感元件，需要在磁块和元件之间增加薄硅钢片做磁屏蔽处理，减少磁场外泄。另外在装配过程中，要注意磁块的吸附冲击力，因为永磁体靠近铁磁材料的时候会产生快速的吸附撞击，小尺寸磁块虽然冲击力不大，但如果是多块磁块叠放吸附，很容易夹伤手指或者导致磁块本身因为撞击碎裂，装配时可以采用非金属的工装夹具夹持磁块，缓慢靠近安装位，避免直接撞击。
