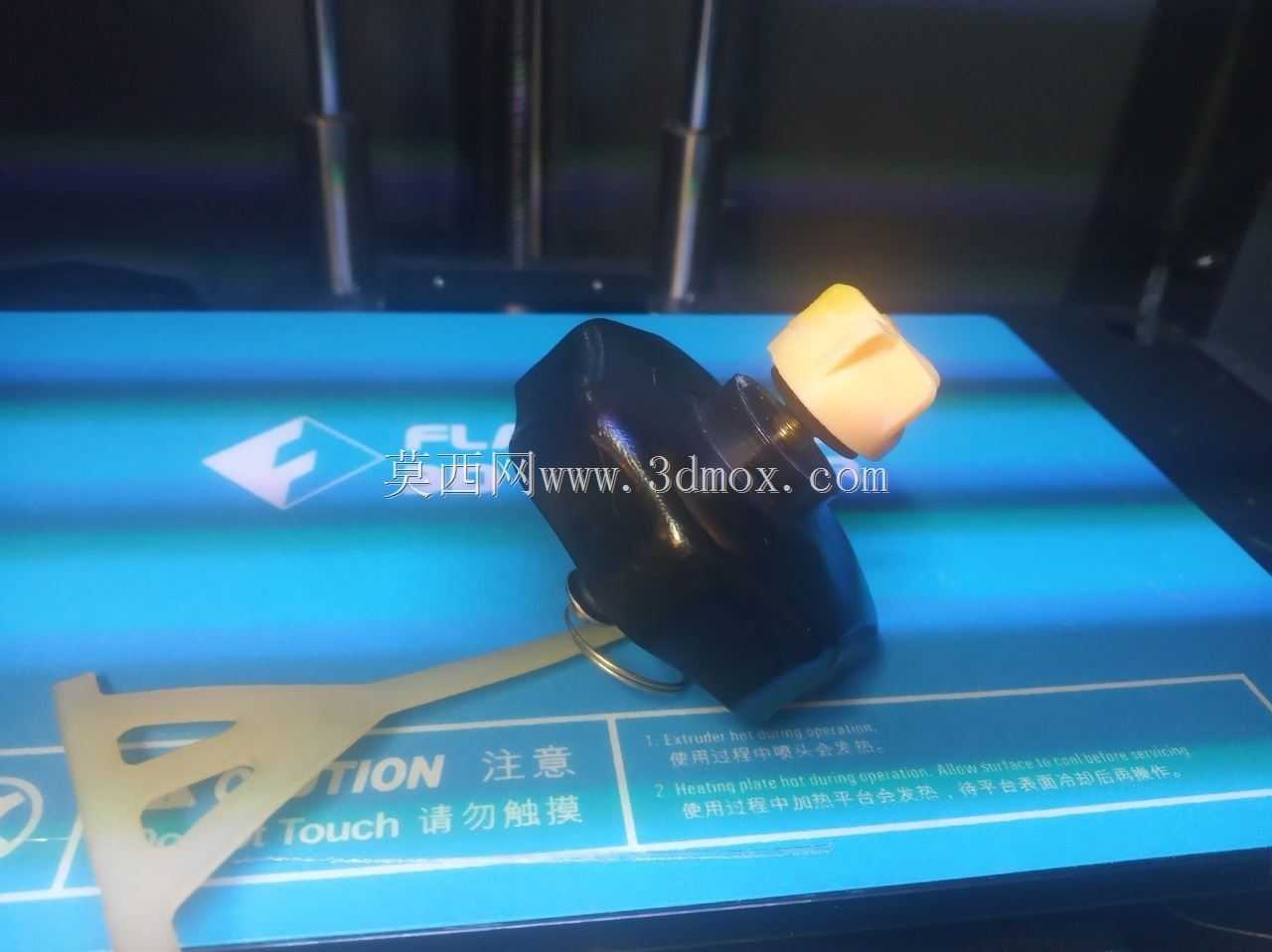

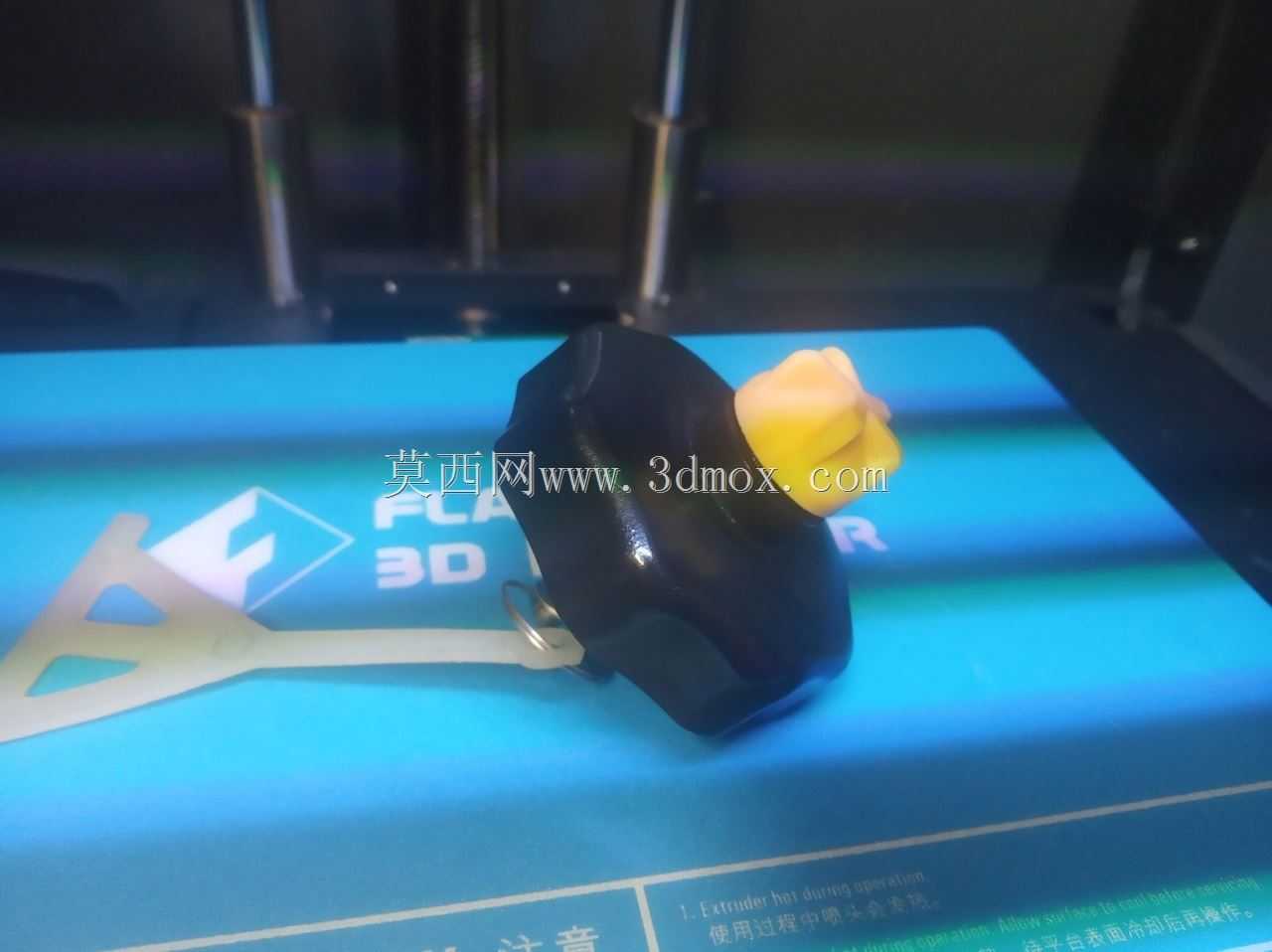

阀块配套十字槽球面操作手柄结构

　　在液压与流体控制回路的阀组集成设计中，这类带十字槽的球面操作手柄是阀块端面上最常见的手动操作执行部件，主要配套插装阀、截止阀、小型调节阀的手动调节端使用，常见于工程机械液压阀组、机床润滑系统阀块、小型气动控制回路的面板安装场景，区别于常规的滚花旋钮或者直柄手轮，这类手柄的结构设计完全围绕狭小安装空间下的操作便利性展开。从实际使用场景来看，这类手柄通常安装在阀块的外露调节端，不需要额外伸出过长的操作力臂，球面的外轮廓可以避免操作人员在设备检修、管路排布过程中被尖锐棱角刮蹭，同时十字形的凹槽结构可以适配一字螺丝刀、内六角扳手或者专用的旋钮扳手进行操作，即便在阀组排布密集、手指无法直接捏持旋钮的场景下，也能借助工具完成开度调节或者启闭操作，相比光面的球面旋钮，十字槽的设计大幅提升了操作时的扭矩传递效率，不会出现打滑脱手的问题。

　　在结构设计层面，这类手柄的底部通常带有与阀杆配合的定位安装孔，孔位会根据配套阀杆的截面形状设计成D型、方孔或者带定位销孔的结构，安装时直接压装或者通过顶丝固定在阀杆端部，不需要额外的紧固件外露，球面的外轮廓在加工时通常会做R角过渡，整个外露面没有突出的棱边，在设备日常运行过程中不会勾挂管线、线缆，也能减少积尘在手柄表面的附着，适合在车间、工程机械舱这类有粉尘、油污的工况下使用。从安装边界来看，这类手柄的外径通常控制在20mm到40mm区间，突出阀块安装面的高度不超过15mm，不会占用过多的阀组周边空间，在多联阀块并排布置的时候，相邻手柄之间的操作间隙只需要预留5mm以上就可以完成单阀的独立操作，不会出现操作时干涉相邻阀件的问题。

　　设计这类手柄结构的时候，需要重点关注操作扭矩的匹配，十字槽的深度通常控制在3mm到5mm，槽宽适配常用工具的插入尺寸，槽的根部做圆角处理避免应力集中，防止操作人员用工具加力操作的时候槽口崩裂；球面的弧度设计需要兼顾手指按压操作的触感，当操作人员直接用手指旋转手柄的时候，球面的曲率可以贴合指腹的弧度，施加较小的轴向压力就可以带动阀杆转动，不需要过大的握持力。在实际的阀组装配场景中，这类手柄通常采用金属材质一体加工或者高强度工程塑料注塑成型，金属材质的手柄表面会做发黑或者镀锌处理，抵御液压油、切削液的腐蚀，塑料材质的手柄会添加耐磨改性成分，长期反复操作不会出现表面磨损掉屑的问题。

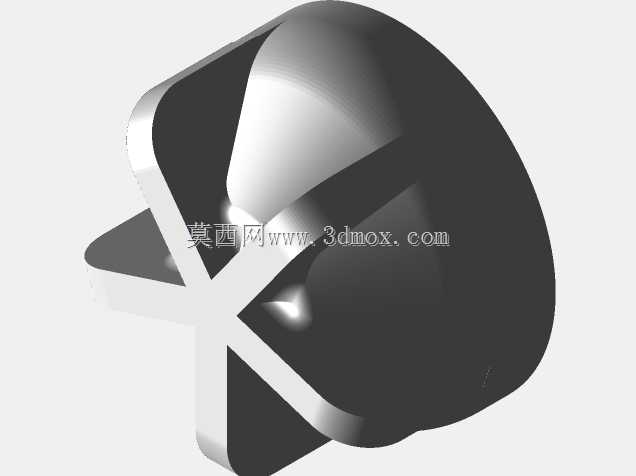

　　不同于外露式的长手柄，这类嵌入式的球面手柄不会因为设备运行过程中的振动出现误触转动的问题，十字槽的结构只有在施加明确的旋转扭矩时才会带动阀杆动作，日常设备运行中的振动、管线剐蹭都不会改变阀件的开度状态，能有效提升阀组工作的稳定性。在进行三维结构设计的时候，需要重点匹配阀杆的配合公差，安装孔与阀杆的配合采用H7/k6的过渡配合，保证压装后没有径向窜动，十字槽的位置度公差控制在0.1mm以内，保证工具插入的时候不会出现偏卡，球面的轮廓度公差控制在0.2mm，保证外观的一致性，同时避免出现突出的分型线或者加工棱边。这类手柄虽然是阀组上的小型零部件，但直接影响到设备调试、日常操作的便利性，很多阀组在现场使用中出现的调节困难、操作打滑问题，往往都是因为手柄的结构设计没有考虑实际操作场景的需求，要么是旋钮外径过小无法施加足够扭矩，要么是表面过于光滑容易打滑，要么是突出高度过高容易被误碰，而这种十字槽球面手柄的结构，刚好平衡了安装空间、操作便利性、防误触这几个核心需求，在中小通径的手动阀块设计中应用十分广泛。
