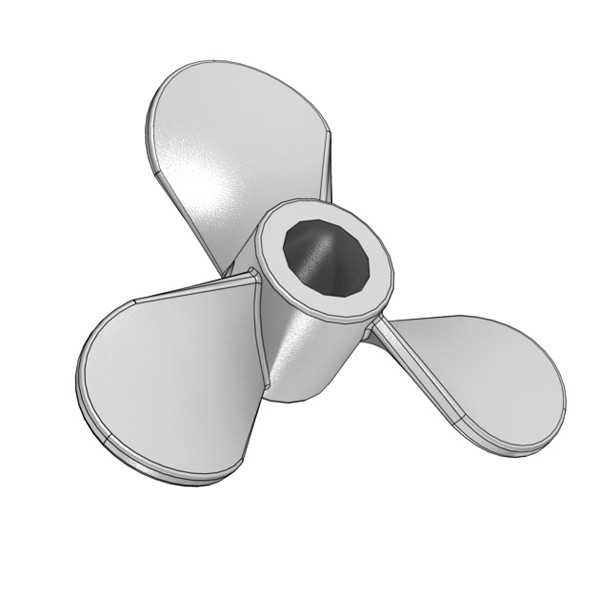

三叶船用推进螺旋桨结构设计

这款三叶螺旋桨的核心应用场景集中在小型内河船舶、休闲游艇、无人作业船以及舷外机配套推进系统中，作为船舶动力输出的末端执行部件，其核心作用是将发动机输出的旋转扭矩转化为轴向推进力，推动船体克服水阻完成航行动作。从实际工况适配来看，三叶结构的选型本身就兼顾了推进效率与运行平稳性，相比两叶桨，三叶桨在相同转速下的推力输出更均匀，叶频振动幅度更低，能有效降低船体尾部的结构共振风险，同时相比四叶及以上的多叶桨，三叶结构的盘面比更小，在中低航速工况下的流体摩擦损耗更低，更适配15-40节航速区间的中小型船舶使用需求。

从功能特性来看，该螺旋桨采用等螺距设计思路，桨叶从叶根到叶梢的截面翼型做了连续过渡，叶根区域厚度更大，主要承担扭矩传递的结构强度需求，靠近桨毂的位置做了圆弧过渡处理，避免应力集中导致的桨叶断裂问题；叶梢区域做了收薄处理，能减少梢涡带来的能量损耗，同时降低航行过程中的空泡产生概率，延长桨叶的使用寿命。桨毂中心采用内花键式安装孔，这种连接方式相比平键连接能传递更大的扭矩，同时安装对中精度更高，能减少高速旋转时的动不平衡量，安装时仅需与输出轴的花键段配合到位，再通过端部锁紧螺母固定即可完成装配，安装边界的公差配合需满足H7/k6的过渡配合要求，既保证装配便利性，又避免运行过程中出现松旷问题。

在设计过程中，首先需要明确配套主机的额定功率、额定转速以及船体的设计吃水、航行阻力参数，以此反推螺旋桨的直径、螺距、盘面比核心参数。这款桨的直径适配0.8-1.2米区间的安装空间，也就是船舶尾部桨叶旋转时，叶梢与船壳、舵叶之间的最小间隙需控制在20mm以上，避免间隙过小导致的流场干扰，同时防止航行过程中杂物卡滞桨叶。桨叶的曲面建模采用了多截面曲面扫掠的方式，每个截面的翼型都参考了NACA翼型的水动力特性做了优化，压力面做了微凸设计，提升水流的反作用力输出效率，吸力面做了平滑过渡，减少水流分离带来的推力损失。

从实际使用的角度出发，该螺旋桨的材质适配范围较广，建模时预留了足够的壁厚余量，既可以采用铸造不锈钢材质制作，适配海水航行的防腐蚀需求，也可以采用铝合金材质制作，满足轻量化休闲艇的使用需求，还可以通过尼龙3D打印制作小尺寸样机，用于船模试验阶段的水动力性能验证。建模过程中对桨叶的动平衡做了预设，三个桨叶的质量偏差控制在0.5%以内，旋转时的质心与旋转轴的同轴度偏差不超过0.1mm，能有效降低高速旋转时的振动噪音。另外，桨叶的导边做了小圆角钝化处理，避免航行过程中被水中的杂物、渔网缠绕，同时也能减少导边的空泡剥蚀损伤，随边做了薄边处理，优化水流的出口流态，进一步提升推进效率。

在安装边界的设计上，桨毂的轴向长度控制在直径的0.3倍左右，既保证与输出轴的配合长度足够传递扭矩，又不会过长增加不必要的航行阻力。桨毂端面设计有定位止口，与输出轴的轴肩配合能保证安装到位后螺旋桨的轴向位置精度，避免运行过程中出现轴向窜动。三个桨叶沿圆周方向均匀分布，相邻桨叶之间的夹角为120°，角度偏差控制在±0.2°以内，保证每个桨叶的入水角度一致，推力输出均匀。针对不同的使用场景，建模时还预留了参数调整接口，可以通过调整螺距参数适配不同航速需求，调整桨叶厚度适配不同功率的主机，无需重新搭建整体曲面框架，能大幅缩短同系列螺旋桨的设计迭代周期。
