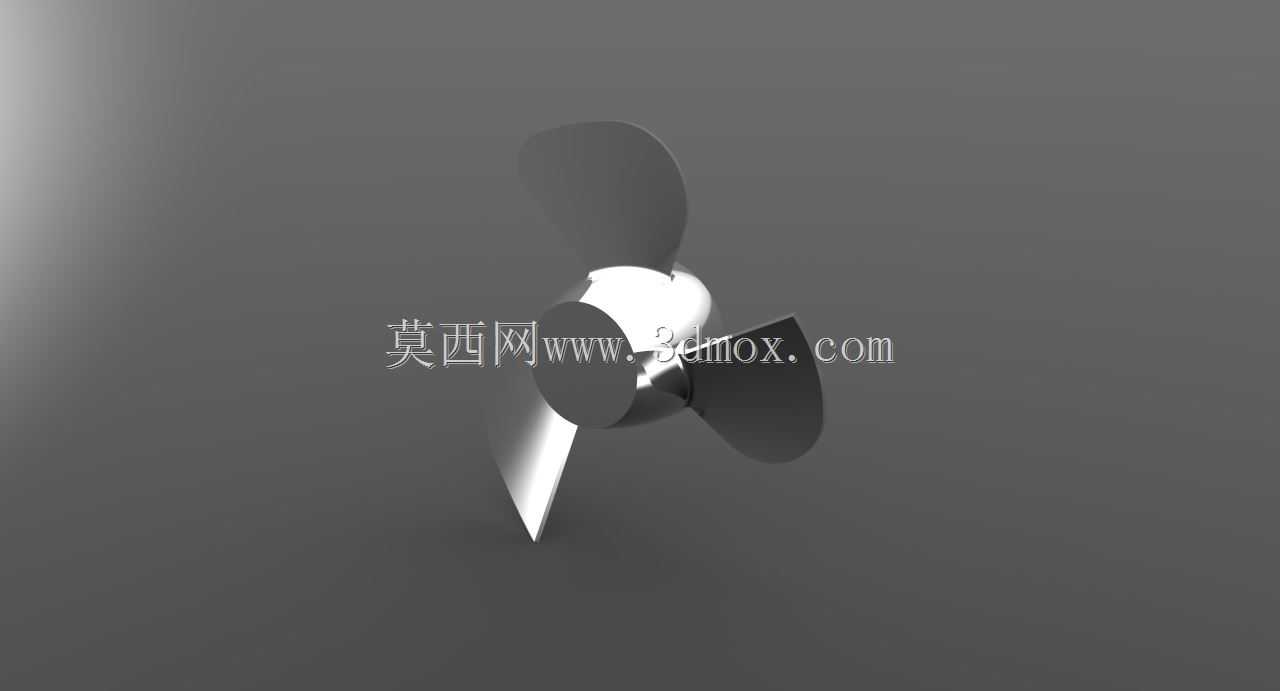

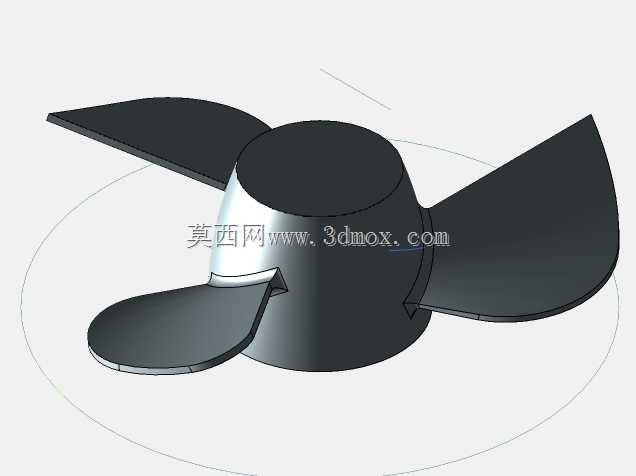

三叶曲面螺旋推进桨结构设计

这类三叶曲面螺旋桨的应用场景覆盖流体输送、小型动力推进、通风扰动等多个工程领域，在小型船舶舷外机、水下探测设备推进端、工业搅拌装置的动力输出端、低噪轴流通风设备中都能见到同结构的部件，核心作用是通过旋转过程中叶片曲面与流体的相互作用，将转轴的扭矩转化为流体方向的轴向推力，或是推动介质沿指定方向流动，完成动力传递或介质扰动的功能。从结构设计逻辑来看，叶片的曲面弧度是整个部件的核心，每一片桨叶的翼型截面都经过曲面拟合，从桨毂连接位置到叶梢位置，截面弦长、安装攻角呈连续渐变状态，靠近桨毂的位置攻角偏大，保证根部扭矩传递效率的同时，避免旋转过程中根部出现流体紊流区，叶梢位置攻角逐步收窄，降低叶梢涡流带来的能量损耗与运行噪音，三片桨叶沿桨毂周向呈120度均匀分布，保证旋转过程中动平衡性能达标，避免高速旋转时出现径向跳动，影响连接轴的轴承使用寿命。桨毂部分采用中心通孔加键槽的配合结构，安装时可直接与动力输出轴配合，通过平键传递扭矩，端面预留的锁紧螺纹孔可配合压盖完成轴向固定，安装边界需要匹配输出轴的轴径、键槽尺寸，同时要预留足够的径向空间避免叶梢与外围护罩或流道壁面发生刮擦，通常叶梢与外围结构的间隙控制在叶展长度的2%-5%区间，间隙过大会降低流体推动效率，间隙过小则容易在部件出现小幅振动时发生碰撞。实际选型应用时，需要根据目标介质的密度、设计推力或流量要求匹配对应的桨叶直径与曲面参数，在空气介质中使用的螺旋桨通常桨叶宽度偏窄、曲面弧度偏小，降低空气阻力带来的功率损耗，在水或其他液态介质中使用的螺旋桨则桨叶宽度更大、曲面弧度更明显，保证足够的流体作用面积来获得足够推力。建模过程中需要重点关注桨叶与桨毂连接位置的圆角过渡，避免应力集中导致旋转过程中桨叶根部出现疲劳断裂，同时所有曲面需要保证G2连续，减少流体经过表面时的阻力突变，提升整体运行效率。
