汽车雨刮器传动壳体结构设计

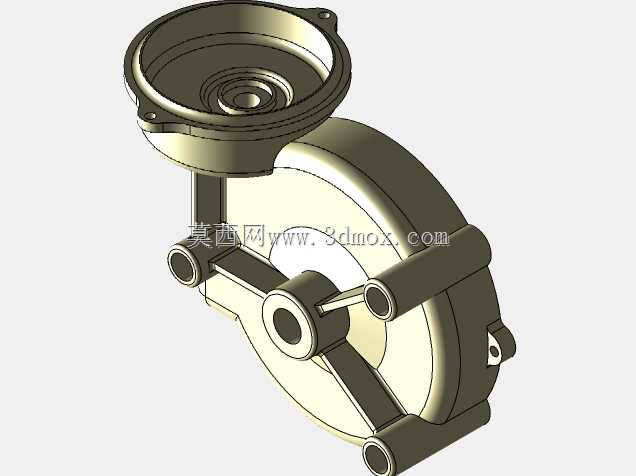

该雨刮器传动壳体作为乘用车辆雨刮系统的核心承载构件，主要适配前置前驱车型的前风挡雨刮驱动总成安装场景，承担雨刮电机动力输出转换、连杆机构运动轨迹约束、传动部件防护的多重作用。日常行车过程中，风挡表面的雨水、扬尘、落叶等杂物会遮挡驾驶视线，雨刮系统需要在-40℃到80℃的环境温度区间内稳定往复摆动，壳体作为整个传动链路的安装基准，需要承受电机启停的冲击载荷、连杆摆动的交变应力，同时隔绝路面积水、泥沙对内部齿轮、转轴的侵蚀。从结构设计逻辑来看，壳体采用一体化压铸成型的腔体结构，上部敞口端设置带安装孔的环形法兰边，用于和雨刮电机的端盖定位配合，法兰边的三个安装凸台做了局部加厚处理，避免螺栓锁紧时出现应力开裂；下部蜗壳型腔用于容纳减速齿轮副，型腔内壁设置多条径向加强筋，既可以提升壳体整体刚性，减少齿轮传动过程中的腔体共振，也能作为齿轮润滑脂的存储导流结构，避免高速运转时润滑脂被甩到腔体边缘失效。侧面伸出的多组轴套安装位，分别对应雨刮连杆的输入转轴、摆臂输出轴的安装位置，每个轴套的内孔同轴度公差控制在0.02mm以内，保证转轴转动时无卡滞、异响；轴套根部设置三角形加强筋连接到壳体主腔体，抵消连杆摆动时带来的侧向弯矩。壳体的安装边界充分考虑了整车前围板的布置空间，整体轮廓避让了前围板的线束过孔、空调进风口位置，背面设置的两个定位凸块可以直接卡入前围板的预装孔，降低总装工位的对位难度，安装孔位的间距误差控制在0.1mm以内，保证和周边零部件的装配间隙符合整车DTS要求。设计过程中针对壳体的壁厚做了均匀化处理，整体壁厚维持在2.5mm到3mm之间，避免压铸过程中出现缩孔、冷隔缺陷，同时在应力集中的轴孔连接处做了圆角过渡，减少交变载荷下的疲劳开裂风险，壳体表面的喷塑处理可以提升耐盐雾性能，满足整车10年以上的使用寿命要求。
