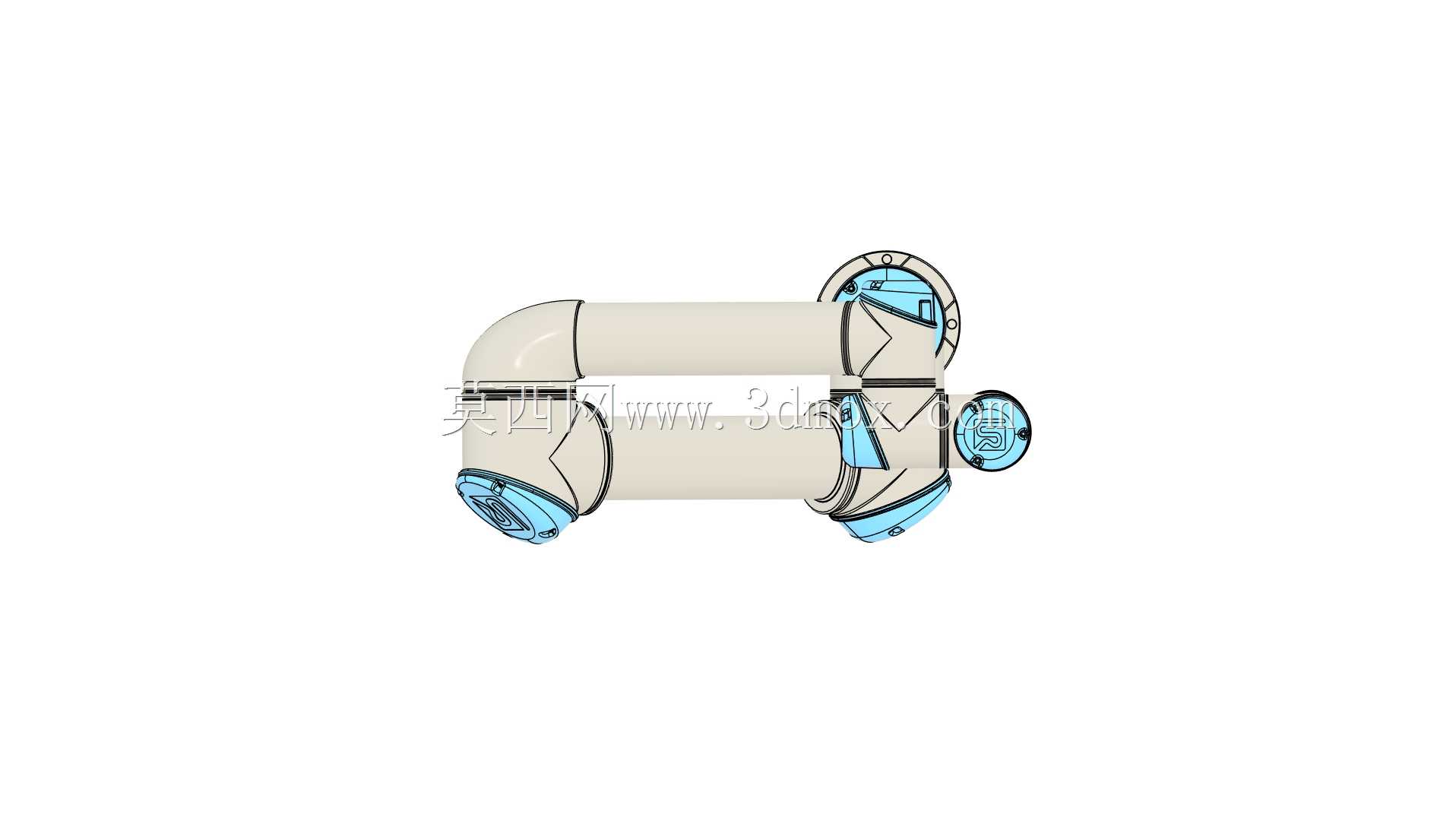

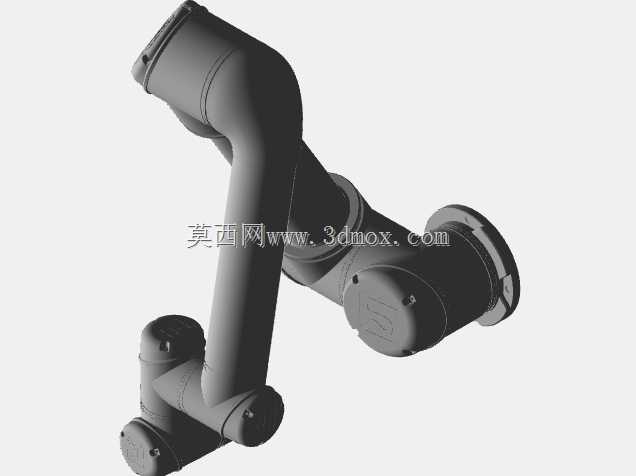

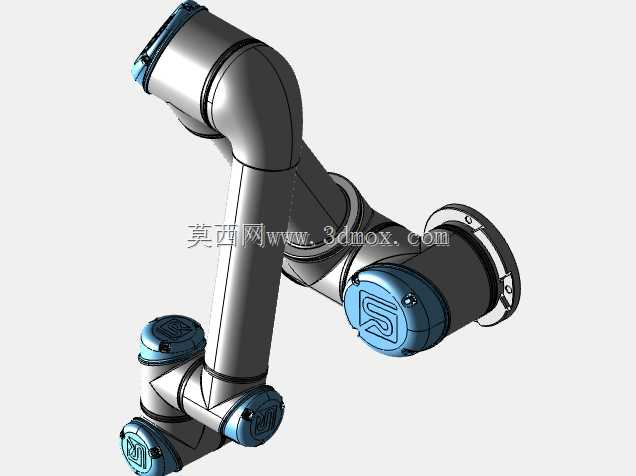

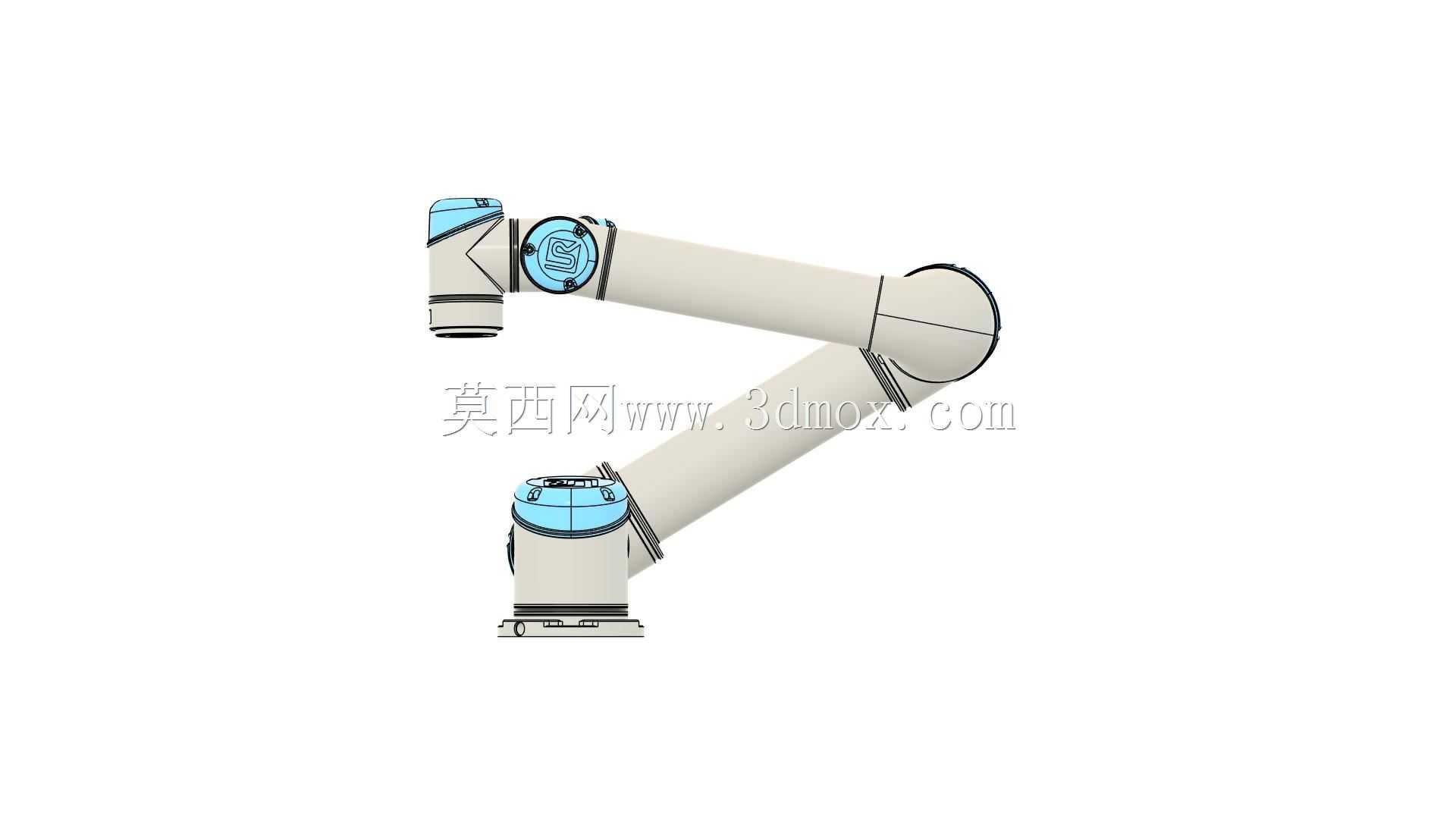

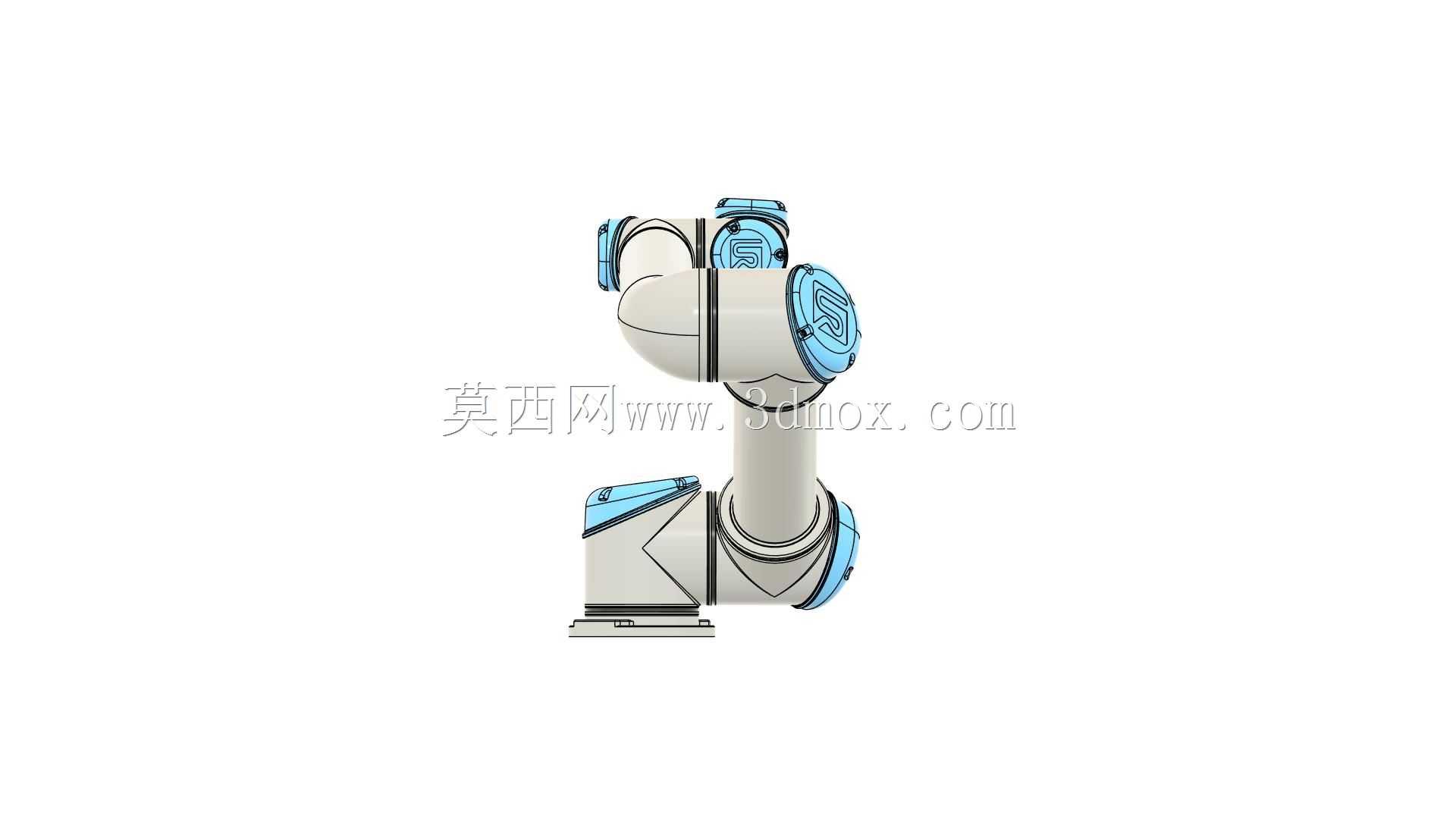

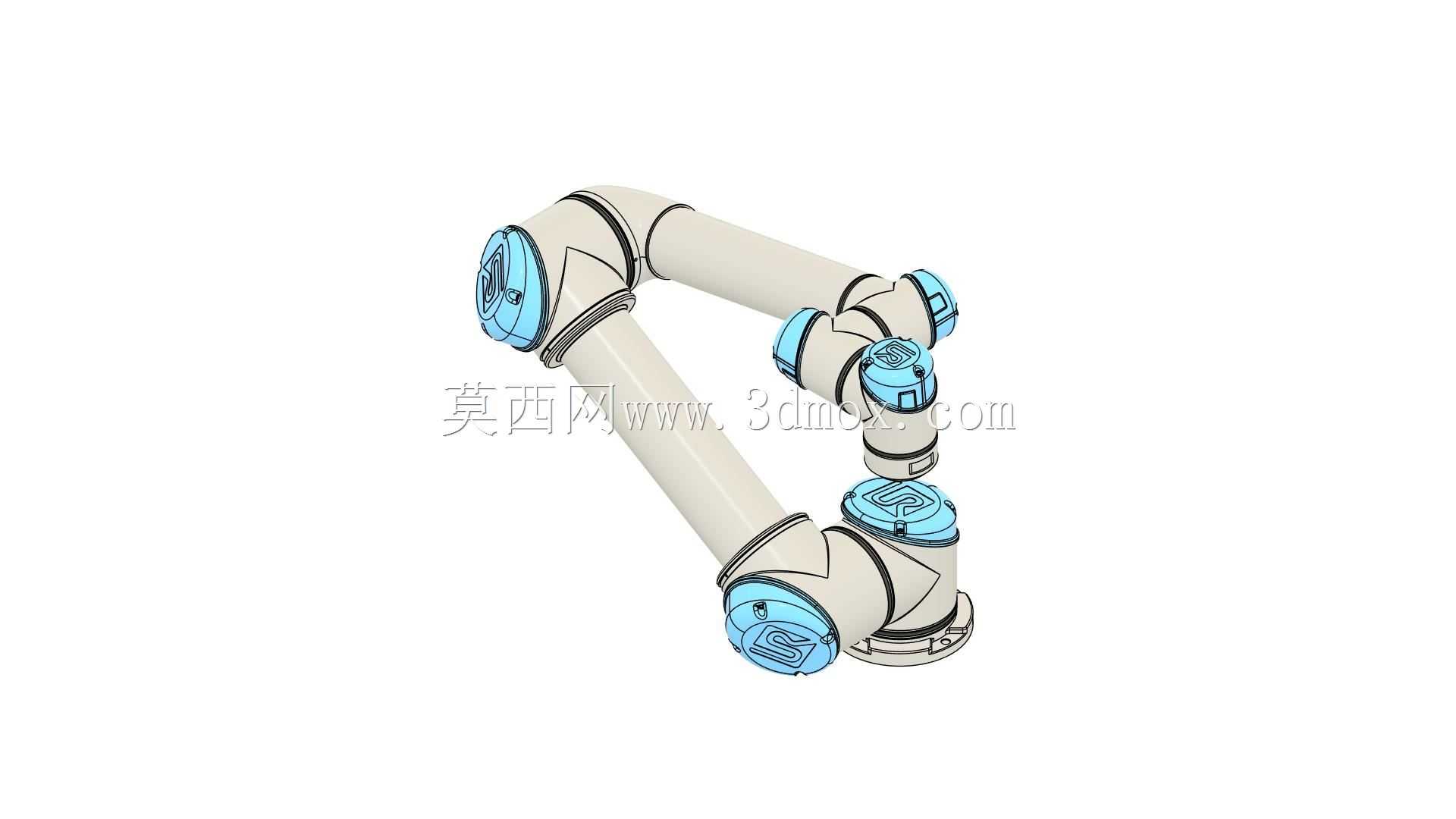

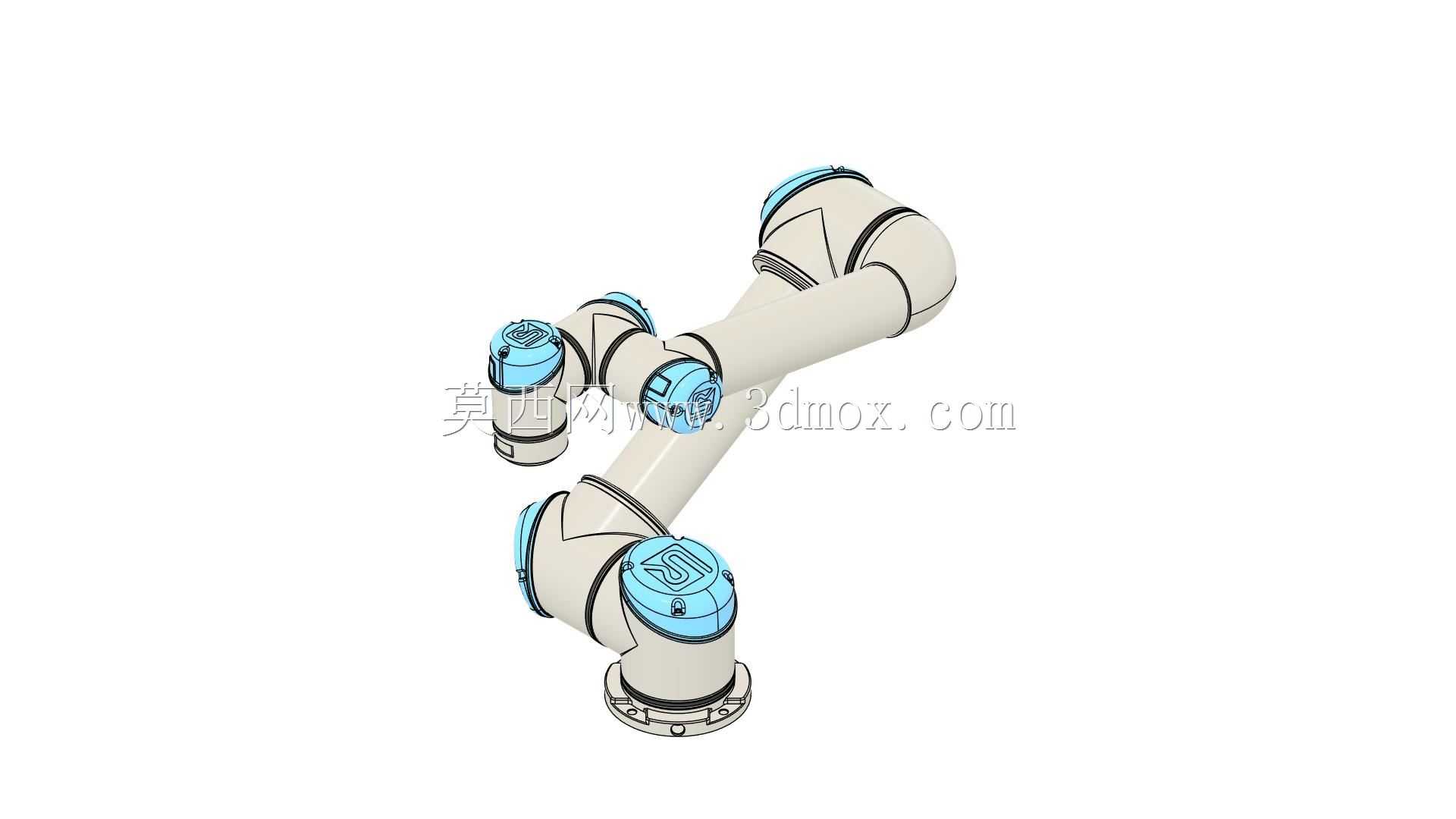

适配Unity开发的UR协作机械臂三维模型

在做工业虚拟仿真项目的时候，很多工程师都会遇到实体UR机械臂和虚拟场景对接的痛点——要么导入的模型关节层级不对，动起来出现轴错位、穿模，要么外观和实际量产机型偏差大，做出来的仿真演示缺乏真实感，这个模型就是针对这类Unity开发场景做的结构适配，完全贴合实际UR协作臂的机械逻辑。从实际应用场景来看，这类模型主要覆盖三个核心方向：首先是职业院校的工业机器人虚拟实训，不用实体设备就能让学员在虚拟场景里练习轨迹示教、工位布局、碰撞检测，降低实训设备的损耗成本；其次是产线前期的数字孪生搭建，在自动化产线落地前，把机械臂模型导入虚拟场景，和传送带、工装夹具、加工工位做匹配调试，提前验证作业半径是否覆盖工位、关节运动会不会和周边设备产生干涉，减少现场调试的返工量；还有就是工业交互内容开发，比如展会的虚拟演示、远程运维的可视化界面，用和真机一致的模型做交互，能让操作人员快速对应到实体设备的操作逻辑。

从设备本身的功能特性来看，这款协作臂属于六自由度串联结构，每个关节都做了独立的层级划分，和实体UR臂的关节运动逻辑完全对应：基座固定端作为整个机构的安装基准，承担整体承重，底部法兰的安装孔位完全匹配实体设备的安装尺寸，不管是做落地式安装、倒挂安装还是侧装的虚拟仿真，都能直接对齐安装基准面；肩部关节负责大臂的水平回转与俯仰，大臂段的结构做了轻量化的腔体设计，和真机的内部走线腔体结构一致，不会出现外观和内部结构脱节的问题；肘部关节连接大臂与小臂，承担小臂的俯仰动作，关节处的蓝色装饰环、状态标识区域都和真机外观对齐，做近距离渲染的时候不会出现细节失真；腕部三个关节实现末端的灵活姿态调整，末端法兰的安装尺寸符合通用协作臂的末端执行器安装标准，不管是搭配夹爪、吸盘还是焊枪等末端工具，都能直接匹配安装位，不需要额外调整坐标。

设计思路上完全围绕Unity引擎的使用需求做了优化，没有冗余的碎面结构，关节的枢轴点全部对齐实际转动轴线，导入引擎后不需要重新调整轴点就能直接做运动控制，每个关节的运动限位也参考了实体UR机械臂的实际参数，做虚拟示教的时候不会出现超出实体设备运动范围的错误动作，避免仿真结果和实际落地出现偏差。外形尺寸方面，整体臂展完全对应同规格UR协作臂的实际参数，大臂、小臂的长度比例严格按照真机测绘尺寸还原，关节处的直径、外壳的曲面弧度都和真机保持一致，不会出现比例失调的问题。安装边界上，基座的安装孔位间距、法兰厚度都和实体设备的安装参数匹配，做虚拟工位布局的时候，可以直接按照现场的安装空间预留位置，比如工位之间的安全距离、机械臂运动时的周边净空范围，都能通过模型直接模拟验证，不需要反复核对实体设备的尺寸表。

很多工程师在做虚拟仿真的时候，容易忽略机械臂的运动包络空间，这个模型因为关节运动逻辑和真机一致，在Unity里做动画调试的时候，可以直接生成准确的运动包络线，提前判断作业范围内有没有障碍物，比如周边的控制柜、料架、安全围栏的位置是否合理，避免实际安装后出现机械臂运动碰撞的问题。另外，模型的外观分件清晰，不同部件的材质分区明确，在Unity里可以直接给关节外壳、金属法兰、标识区域赋予对应的材质，做不同光照场景下的渲染都能呈现出真实的质感，不管是做写实风格的数字孪生场景，还是做简化风格的教学演示场景，都能适配使用需求。对于做机械臂二次开发的工程师来说，这个模型的结构层级清晰，还可以用来做运动学算法的验证，把正逆解算法绑定到对应的关节上，就能直接在虚拟场景里测试算法的准确性，不用连接实体设备就能完成前期的算法调试，大幅缩短开发周期。
