线框结构螺旋桨飞机比例造型设计

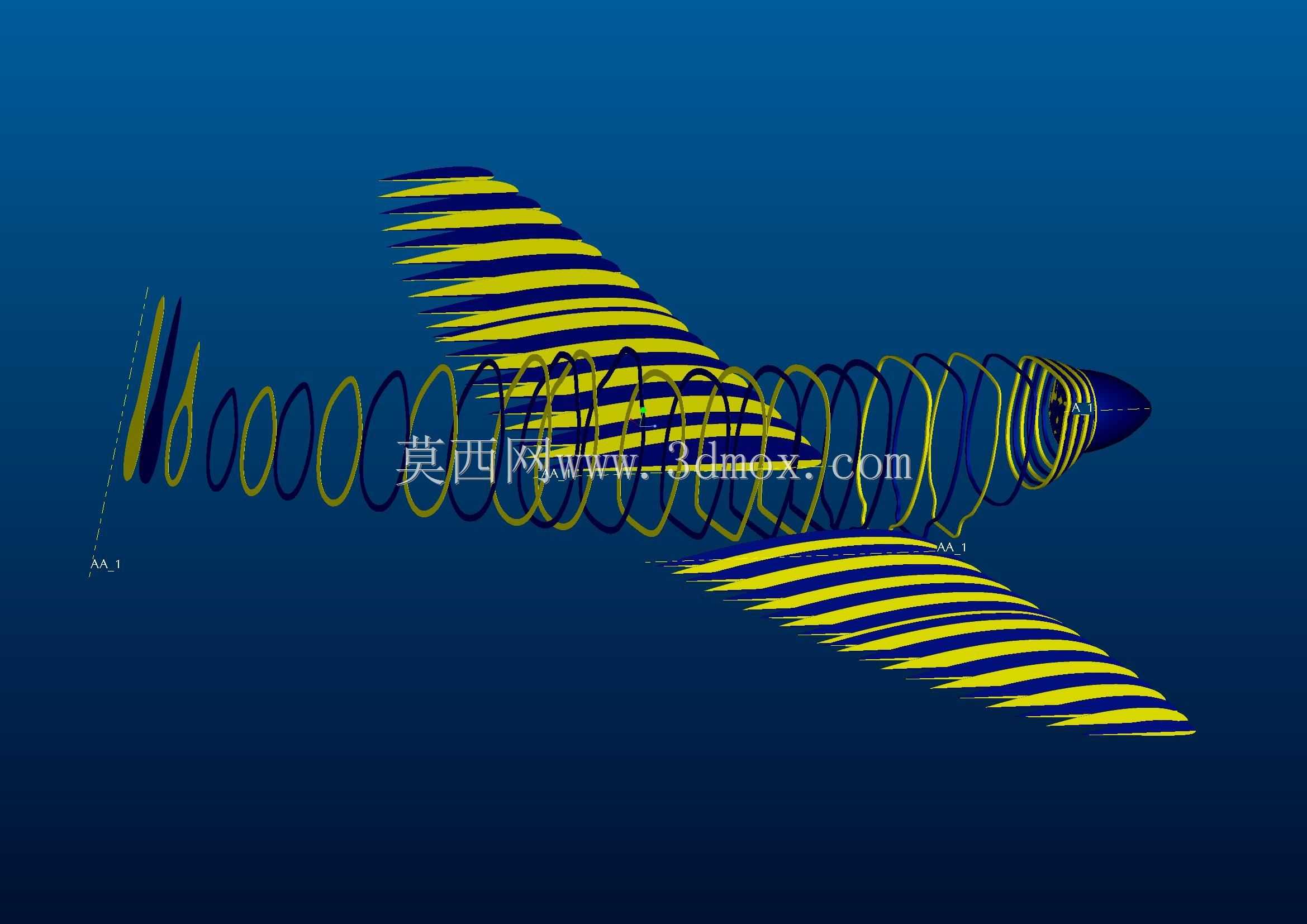

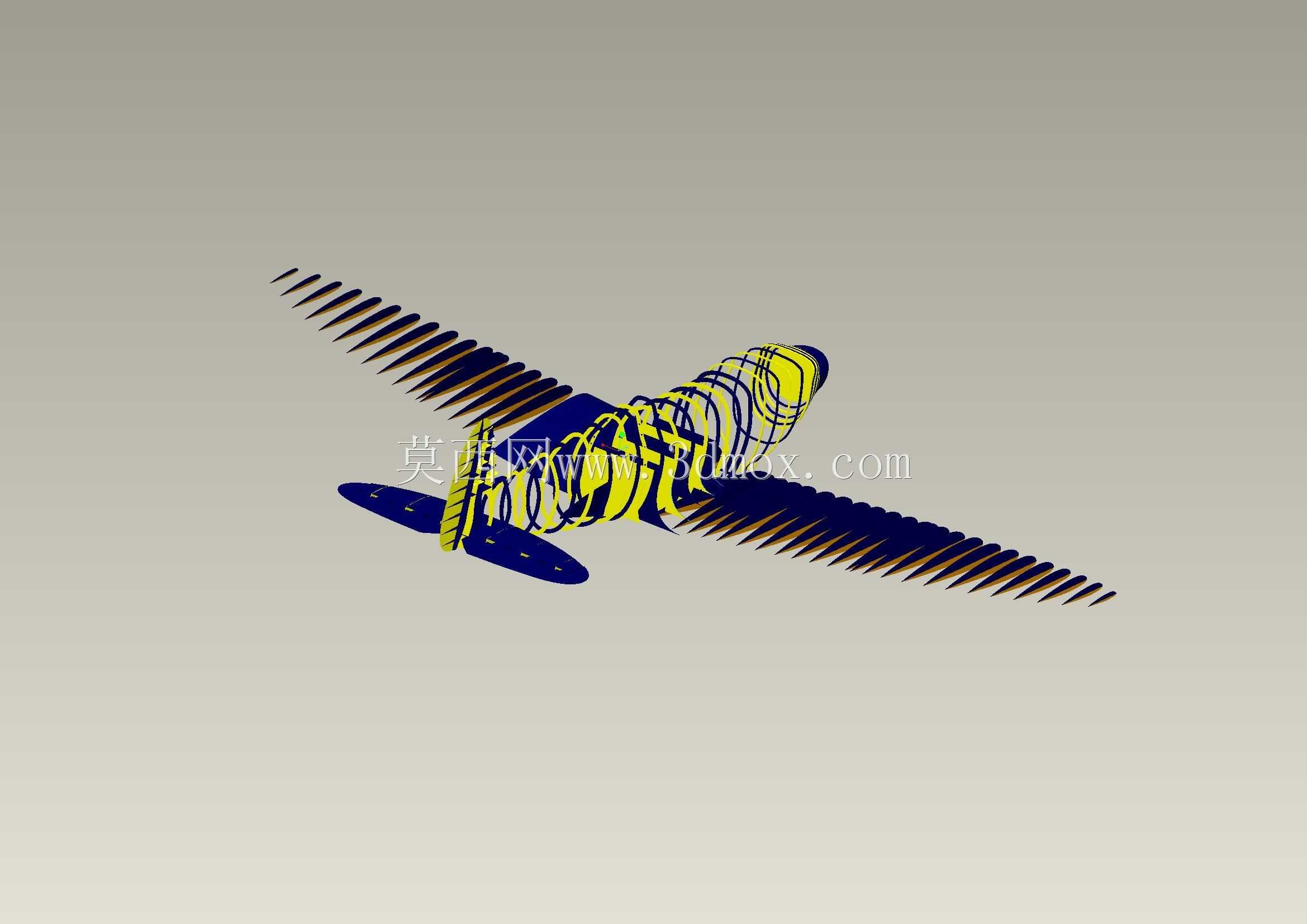

　　这款1:8比例的螺旋桨飞机造型，在航空教具展示、科普场景陈设、结构原理演示场景中有着明确的应用定位，不同于真机的全封闭蒙皮结构，它采用线框叠加实体分段的呈现方式，能让观看者直观观察到机身内部的腔体走向、翼面与机身的连接过渡逻辑，不需要拆解外壳就能看清整体的受力传力路径，在航空科普场馆的展陈布置、中小学航空兴趣课程的结构演示环节，这类半通透的造型比全实体模型更有教学价值，能帮学习者快速建立飞行器的整体结构认知。从实际用途来看，它既可以作为3D打印的原型件用于制作展示摆件，也能作为结构设计练习的参考样件，帮建模从业者熟悉曲面类飞行器的建模逻辑，尤其是螺旋桨飞机的翼型拉伸、机身曲面放样、尾翼与机身的衔接处理，

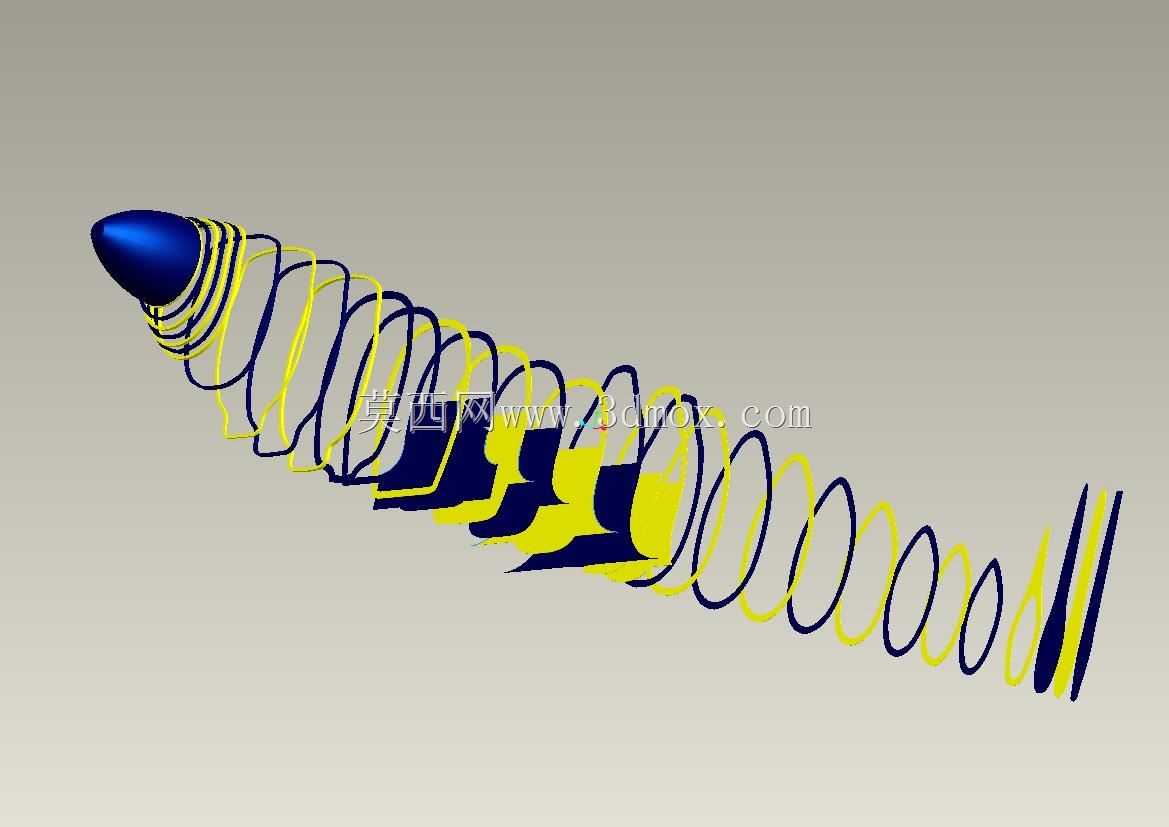

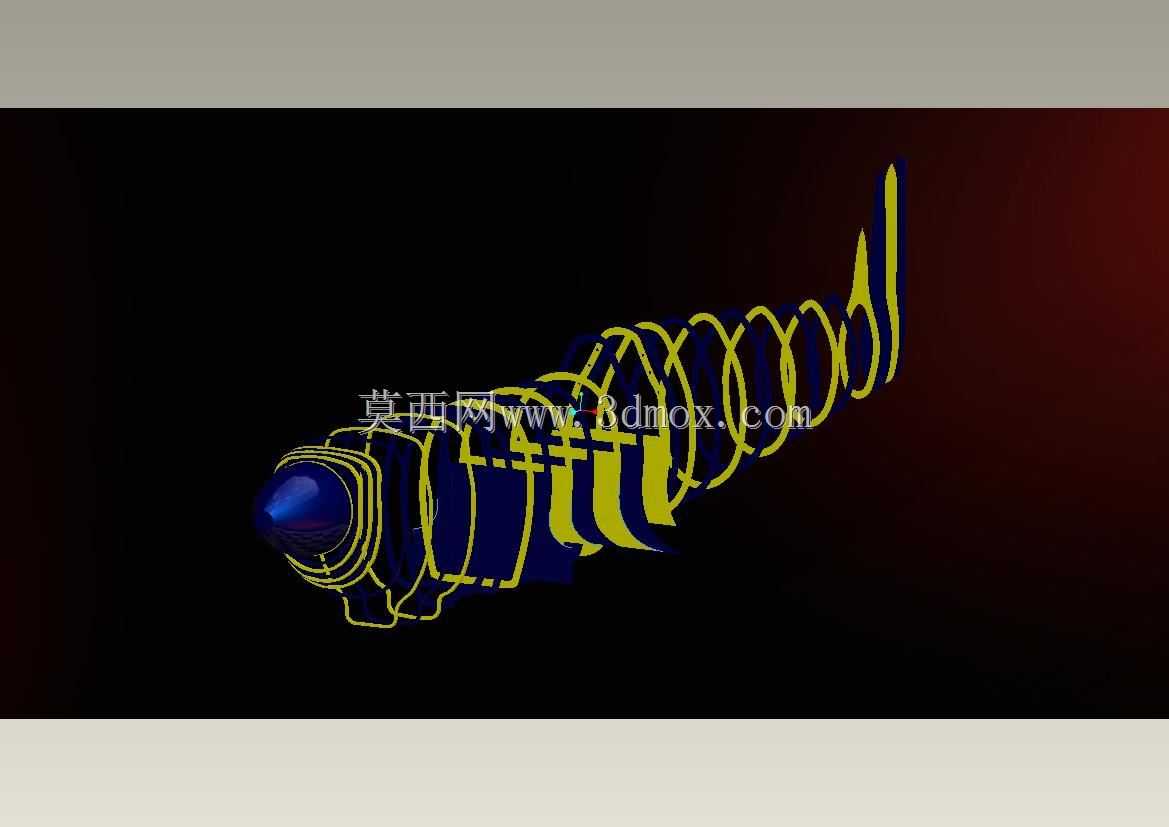

　　都能在这个造型上找到对应的练习节点。在功能特性上，这个造型保留了螺旋桨飞机的核心结构特征：平直翼的翼面弦长从翼根到翼尖做了渐变收窄，符合低速螺旋桨飞机的气动设计逻辑，机身的分段线框对应了真机的隔框布置位置，每一段环形线框的位置都对应机身结构的受力框位，尾翼的水平安定面与垂直安定面的夹角、相对位置都严格参照真实螺旋桨飞机的布局比例，没有做夸张的艺术化变形，保证了结构认知的准确性。设计思路上，没有采用常规的实体蒙皮建模路径，而是先搭建机身的纵向基准轴线，再沿轴线按隔框间距布置不同直径的环形截面，通过环形截面的轮廓变化勾勒出机身从机头到机尾的收腰、扩腔、收窄的整体形态，再叠加局部的实体色块区分机身的功能分段，比如机头的动力舱段、

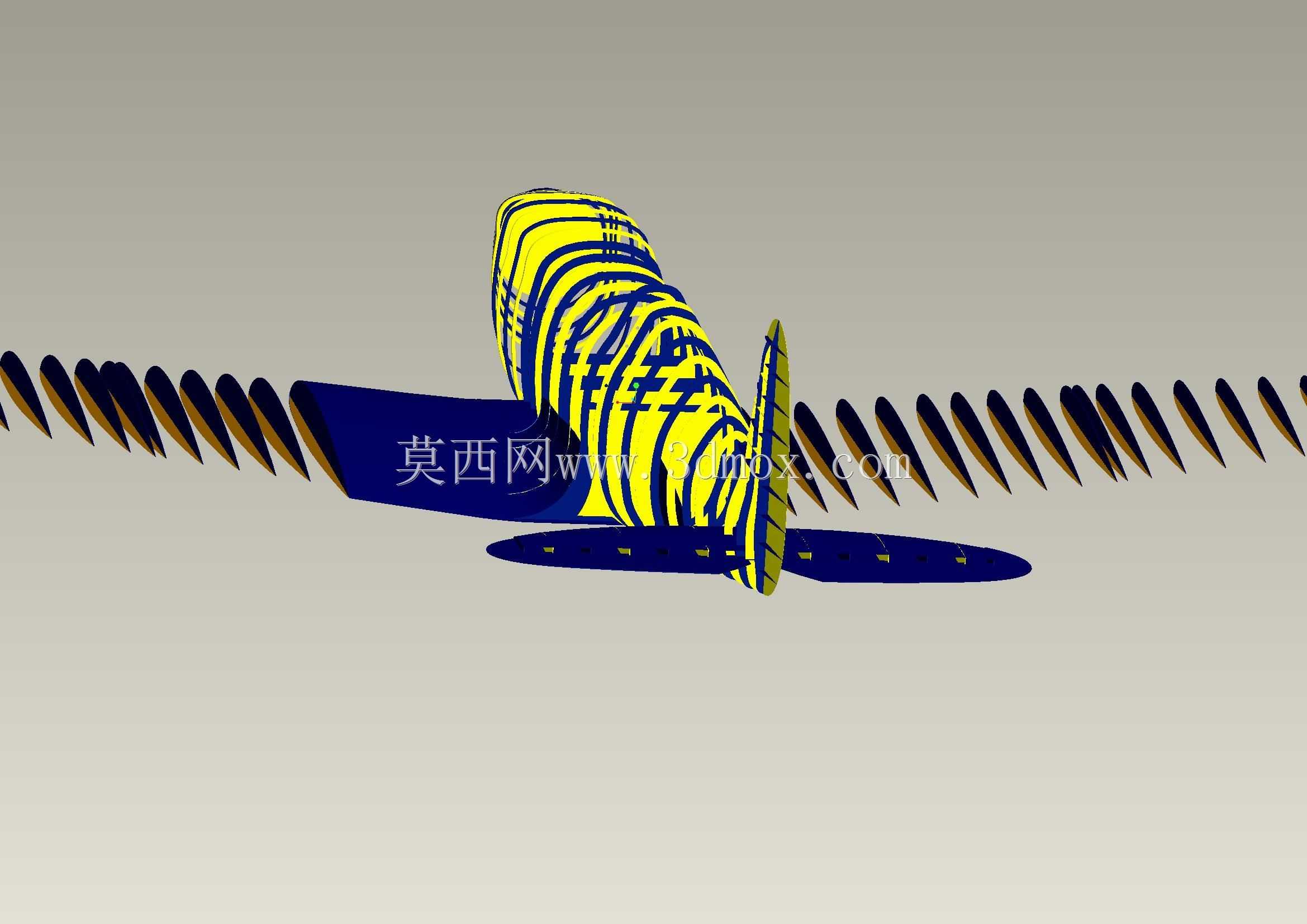

　　机翼的翼根连接段都用实体色块做了标识，既保留了线框的通透展示性，又能让观看者快速区分不同的结构区域。翼面的建模没有直接用平板拉伸，而是参照低速翼型的截面轮廓做了放样，翼面的后缘做了薄化处理，还原真实机翼的截面形态，螺旋桨的叶片也做了扭转角度的设置，符合螺旋桨旋转时的桨叶迎角设计逻辑，虽然是比例造型，但每个结构细节的位置关系都没有脱离真实飞行器的设计规范。外形尺寸上，按照1:8的比例换算，对应真实轻型螺旋桨飞机的尺寸，这个模型的整体翼展控制在1.2米左右，机身长度在0.9米上下，安装边界上不需要额外的支撑底座，因为机身底部做了平直的接触面，直接放置在水平台面上就能保持稳定，翼尖到机身中轴线的距离对称，不会出现侧倾问题，

　　尾翼的后缘距离机身末端的长度预留了足够的空间，不会因为摆放时的轻微触碰导致尾翼结构磕碰。在建模过程中，线框部分的线条粗细做了统一设置，不会因为视角变化出现线条粗细不均的显示问题，实体色块与线框的层级关系做了区分，线框始终显示在实体层的外侧，不管从哪个角度观察，都能清晰看到整体的框架结构，不会被实体色块遮挡内部的轮廓走向。这类线框结构的比例模型，在做结构展示时不需要额外做剖视处理，本身的通透属性就能满足结构认知的需求，相比全实体模型，它的打印耗材用量更少，制作成实体摆件时的重量更轻，搬运和布置都更方便，同时线框的镂空结构也让整体造型更有设计感，除了教学用途之外，也能作为航空主题空间的装饰陈设件。在结构衔接的处理上，机翼与机身的连接位置做了平滑过渡，没有生硬的拼接棱角，对应真实飞机的翼身融合设计逻辑，虽然是简化的比例造型，但翼根处的应力过渡区域做了弧度处理，还原了真实结构的受力设计思路，尾翼与机身的连接位置也做了加强段的标识，对应真机尾翼安装的加强框位置，能让学习者直观理解飞行器不同部位的结构加强需求。
