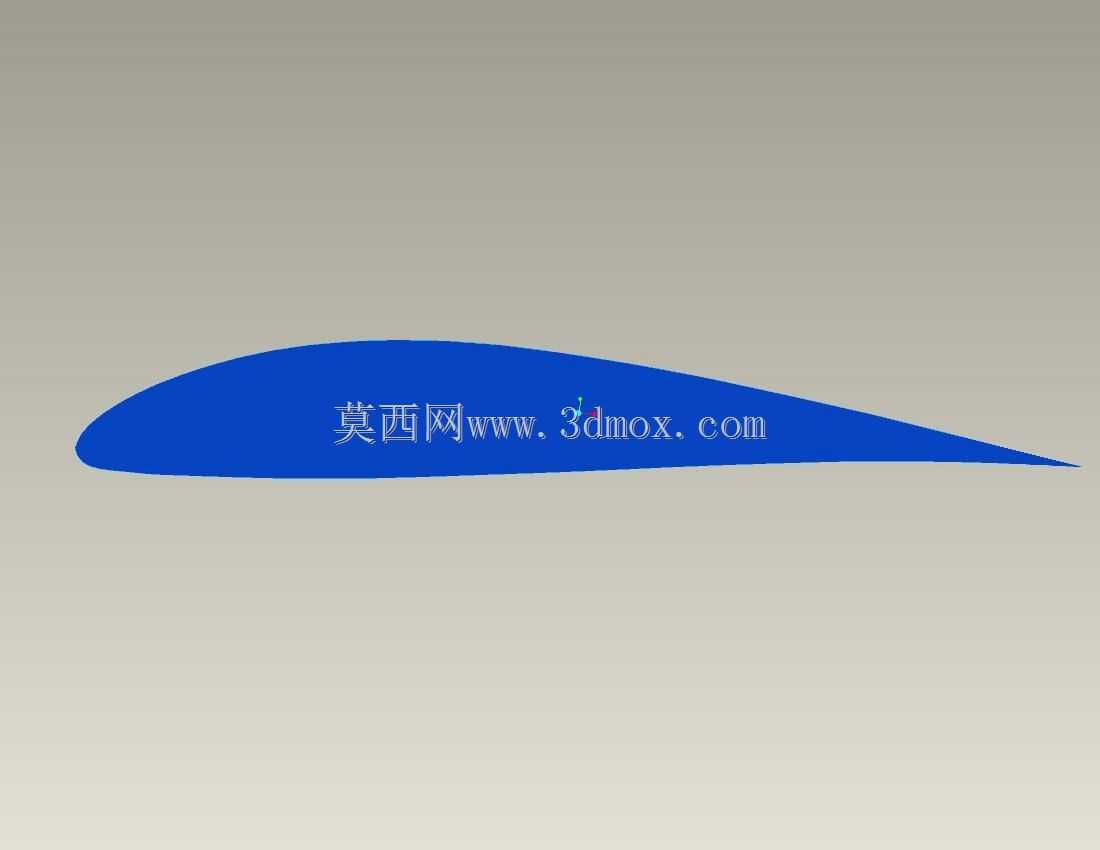

哥廷根426翼型航空机翼结构三维数模

　　在低速航空飞行器的结构设计环节里，翼型的选型与三维建模直接决定了整机的升阻比、低速操控稳定性以及起降阶段的气动表现，哥廷根426作为经典的低速翼型，常年被应用在轻型固定翼飞机、航模飞行器、小型低速无人机的机翼设计中，这类翼型的最大厚度位置相对靠前，在低速迎角变化区间内能保持更稳定的气流附着特性，不容易出现过早的气流分离失速，对于起降速度较低、对失速裕度要求高的轻型飞行器来说适配性极强。做这个翼型的三维结构数模时，首先要对齐翼型的坐标点集，把上下翼面的曲线做连续曲率的光顺处理，不能出现局部的拐点或者曲率突变，不然后续做CFD气动仿真的时候会出现局部气流计算失真，也会影响后续机翼蒙皮、翼肋结构的铺层设计。从实际安装边界来看，

　　这类翼型的机翼在和机身连接的时候，需要预留出翼根的安装接合面，接合面的位置要匹配机身翼盒的连接孔位坐标，翼展方向的尺寸可以根据不同飞行器的展弦比需求做等比例缩放，但缩放过程中要保持翼型的相对厚度、弦长比例不发生畸变，不然会直接改变原翼型的气动特性。日常做飞行器结构设计的时候，很多新手容易在翼型建模时直接导入零散坐标点生成曲面，忽略了翼面的曲率连续性检查，最后做出来的机翼数模在导入仿真软件后，局部网格质量极差，计算出来的升力系数、阻力系数和风洞试验数据偏差能超过15%，根本没法用于后续的结构校核与气动优化。这个翼型数模的曲面是做了G2连续处理的，上下翼面的过渡顺滑，前缘的圆弧半径、后缘的收敛角度都严格匹配哥廷根426翼型的标准参数，

　　不管是用来做后续的翼肋、翼梁结构设计，还是直接导入仿真软件做气动计算，都不需要再做额外的曲面修复。在实际的工程应用里，这类翼型除了用在有人驾驶的轻型低速飞机上，很多植保无人机、航测固定翼无人机也会选用这个翼型，因为它在低速飞行时的升力系数足够高，相同起飞重量下可以缩短机翼的展长，降低整机的结构重量，同时在遇到低空紊流的时候，翼面的气流稳定性更好，不会因为小范围的迎角波动就出现升力骤降的情况，对于低空作业的飞行器来说能大幅提升飞行安全性。建模的时候特意把翼型的实体做了等厚的实体预留，后续设计人员可以根据自己的结构强度需求，在翼型内部布置翼梁、翼肋、燃油舱或者设备安装舱，不需要再重新做翼面的曲面偏移，

　　只要在实体基础上切除内部的多余结构就行，能省下不少前期曲面建模的时间。另外要注意的是，这类低速翼型在安装的时候，机翼的安装角需要匹配整机的重心位置和水平尾翼的配平角度，一般来说安装角控制在2到4度之间比较合适，具体的数值还要根据整机的气动布局做微调，数模里已经把翼弦的基准平面做了明确的标识，后续做安装角调整的时候可以直接以这个基准面为参考做角度偏转，不用再重新找弦线的位置。很多做航模和小型无人机设计的从业者，之前找的哥廷根426翼型数模经常出现坐标点偏差、曲面不光顺的问题，要么是前缘半径不对导致低速失速特性变差，要么是后缘厚度超标增加了不必要的飞行阻力，这个数模在建模完成后对照标准翼型坐标做了逐点校验，翼型的最大厚度位置、最大弯度位置都和标准参数完全一致，能直接用于后续的结构设计、3D打印验证或者仿真计算工作。在做机翼和机身的接合设计时，翼根位置的整流外形也可以基于这个翼型的曲面做延伸，保证翼身融合位置的气流过渡顺畅，减少翼身干扰阻力，这部分的曲面延伸也可以直接基于现有数模的翼根端面做相切延伸，不需要重新构建基础曲面。对于教学场景来说，这个数模也可以用来做翼型气动特性的演示案例，帮助初学者理解低速翼型的外形特点和气动原理，对比不同翼型在相同迎角下的升阻特性差异。
