穿心式小型电流互感元件结构设计

　　在低压配电、工业控制板卡、变频驱动设备、新能源车载充电机这类需要对回路电流做实时采样的场景里，穿心式微型电流互感器是用量极大的采样元件，它不需要串接在主回路里断开线缆，只要让被测载流导线从中心通孔穿过，就能通过电磁感应把大电流按固定变比转换成毫安级的小信号，送到后续的采样电路、保护芯片或者计量单元里，既实现了强弱电之间的电气隔离，又不会额外增加主回路的导通损耗，比分流电阻采样的方案安全性高很多，也不会因为采样电阻发热带来温漂影响测量精度。

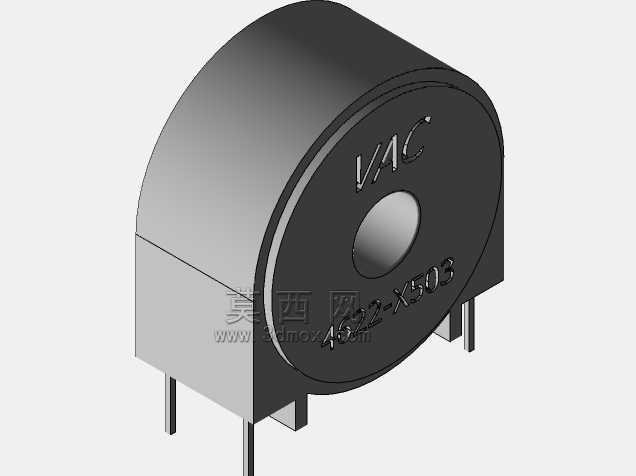

　　这款互感元件的整体外形采用半圆柱加直边底座的结构，不是传统的全圆形穿心互感器，直边底座的设计是为了适配PCB板上的贴装或者插装定位，避免圆形元件在过波峰焊或者回流焊的时候出现旋转偏移，导致中心孔和预设的走线位置不对中。元件正面的圆形端面印有清晰的品牌标识和型号丝印，中心的穿心孔做了倒角处理，方便穿线的时候导线顺利导入，不会刮破导线的绝缘层，孔的内径尺寸适配常规的单股硬线或者多股软线穿过，满足额定电流范围内的导线穿入需求，不会出现导线过粗无法穿过或者孔位过大导致偏心影响测量精度的问题。

　　底部引出的四个直插式引脚，其中两个是二次侧绕组的输出引脚，另外两个是定位固定引脚，引脚的间距符合标准PCB插装孔距规范，在做PCB Layout的时候可以直接按照引脚间距放置焊盘，不需要额外做异形封装，引脚的长度预留了波峰焊的吃锡高度，插装后元件底部和PCB板面之间留有微小的间隙，既可以避免焊接时助焊剂残留堆积在元件底部，又能给元件工作时的轻微发热留出散热空间，不会因为直接贴在PCB板上导致热量堆积影响绕组的绝缘性能。

　　外壳采用铸造树脂一体灌封的结构，把内部的环形铁芯、二次绕组完全密封在树脂壳体内部，树脂材料本身具备良好的绝缘性能和耐温性能，符合UL相关的绝缘阻燃要求，即使在潮湿、多粉尘的工业现场环境里使用，也不会出现绕组受潮绝缘下降的问题，外壳的半圆柱弧面做了哑光处理，不会因为表面反光影响生产线上的视觉定位检测，直边侧面的平面度控制在插装定位的公差范围内，配合底部的定位引脚，可以实现自动化插件机的高速上料插装，不需要人工手动调整元件方向。

　　从设计思路上看，这款互感器没有采用传统的方形外壳或者全圆形外壳，而是把圆形的磁芯部分和方形的安装底座做了融合，既保留了环形磁芯磁路闭合、漏磁小、测量精度高的优势，又解决了全圆形元件在PCB上安装定位困难、容易转动的问题。磁芯选用的是高导磁率的软磁材料，在小电流测量场景下也能保证良好的线性度，二次绕组采用高强度漆包线均匀绕制在环形磁芯上，绕制过程中严格控制绕组的匝数误差，保证电流变比的精度符合设计要求，绕组和外壳之间的灌封树脂填充均匀，没有气泡或者空隙，避免因为内部气隙导致的磁阻变化影响测量精度，同时也能提升元件的抗机械振动能力，在设备运输或者运行过程中出现振动冲击的时候，内部绕组不会出现移位或者断线的问题。

　　在安装边界上，这款元件的整体高度控制在常规板载元件的高度范围内，不会因为元件过高影响设备内部的走线空间或者外壳装配，直边底座的宽度和半圆柱的直径尺寸经过优化，在PCB上占用的面积比同规格的方形互感器更小，可以有效节省板卡的布板空间，适合在高密度安装的控制板卡上使用。穿心孔的中心高度和PCB板面的距离经过精确计算，当导线从孔中穿过的时候，导线和PCB板面之间留有足够的安全距离，不会出现导线绝缘层破损后和PCB上的其他走线短路的问题。引脚的直径尺寸适配标准的PCB插装孔径，插装后焊盘的吃锡量可以满足固定强度要求，即使在有一定振动的使用场景下，也不会出现引脚脱焊的问题。

　　在实际使用中，这类互感器通常配合采样电阻、运算放大电路一起使用，把二次侧输出的电流信号转换成电压信号送到MCU的AD采样端口，实现对回路电流的实时监测，当回路出现过流、短路等异常情况的时候，控制单元可以快速触发保护动作，切断主回路电源，避免设备因为过流出现损坏。相比开合式的电流互感器，这种一体灌封的微型互感器精度更高，安装更方便，成本也更低，适合批量用在量产的电气设备里，不管是家用的智能电表、充电桩，还是工业场合的电机保护装置、变频驱动器、光伏并网逆变器里，都能看到这类元件的应用，它的性能稳定性直接影响到整个设备的电流测量精度和保护动作的可靠性，所以在结构设计的时候，不管是外壳的尺寸公差、引脚的位置度，还是内部磁芯和绕组的固定方式，都需要严格控制公差范围，保证批量生产的时候每一个元件的性能一致性。
