医院楼层气体控制箱体结构设计

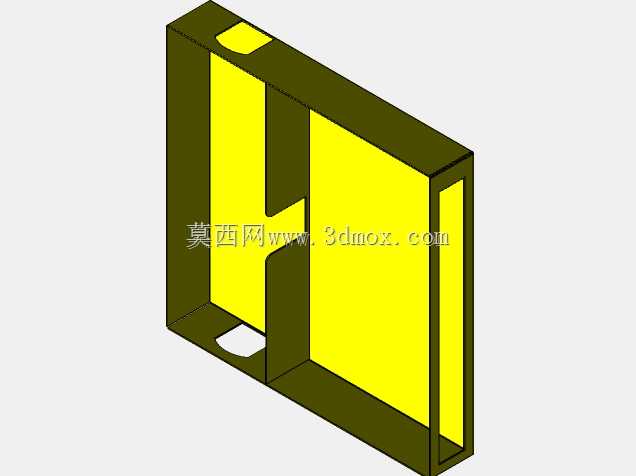

　　该结构件主要应用于医疗机构住院病区、诊疗区域的医用气体管路系统中，作为单楼层气路通断、状态管控的承载壳体，安装在各楼层管井旁的墙装位置，日常由医护后勤人员操作，实现对应楼层供氧、负压吸引等医用气体的供给管控，避免跨楼层气路干扰，也方便单楼层管路检修时的气路切断操作，不会影响其他区域的气体正常供给。从结构设计逻辑来看，整体采用薄钢板折弯拼焊的框架式结构，主体为立式矩形腔体，内部预留足够的气路阀件、控制模块安装空间，腔体正面预留大面积的标识安装区域，醒目的黄色标识面板可清晰标注管控区域、气路类型，在医院公共区域的安装场景下，辨识度足够高，紧急情况下操作人员可快速定位到管控点位。

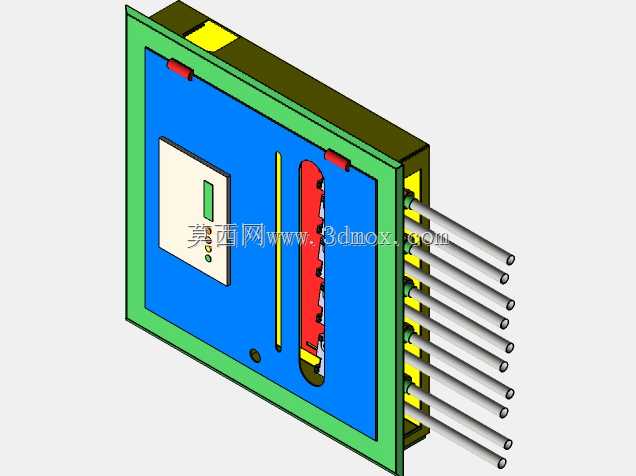

　　结构上下两端分别预留管路穿接孔位，上端孔位对接管井内竖向布置的主供气管道，下端孔位对接楼层内横向布置的分支气路管道，孔位边缘做卷边钝化处理，避免穿管时划伤管路外壁的密封层，同时预留密封胶圈的安装槽位，保证穿管位置的气密性，防止气体泄漏。正面的操作区域做内凹式设计，操作手柄隐藏在凹陷结构内，避免日常清洁、人员通行时误碰阀件导致气路意外切断，凹陷区域的尺寸刚好适配成年人手部操作空间，扳动阀件时不会有卡滞感，操作反馈清晰。整体外形采用窄边立式设计，厚度方向控制在较薄的尺寸范围内，贴墙安装后不会过多占用走廊公共通行空间，外边缘全部做R3圆角处理，没有尖锐棱角，避免人员磕碰受伤，符合医疗场所的安全设计要求。

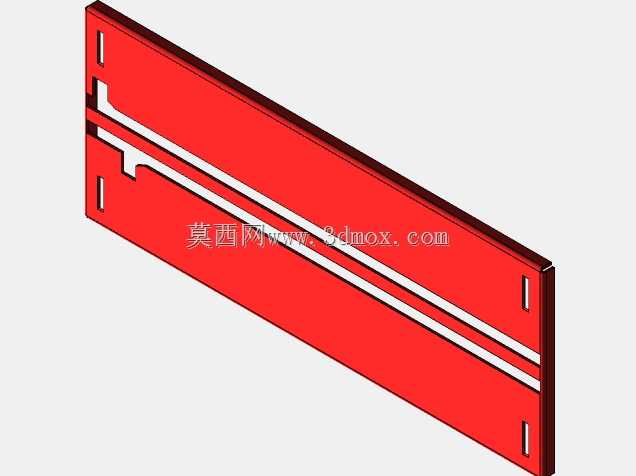

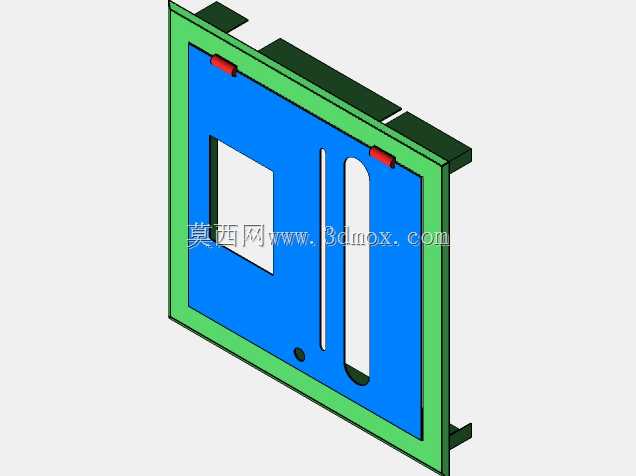

　　结构的安装固定点设置在背部四个角位，采用膨胀螺栓挂装的固定方式，安装时可先将挂装支架固定在墙面，再将整个箱体挂接在支架上，后期维护拆卸时不需要拆解内部管路，只需将箱体向上抬起即可脱离支架，大幅降低后期运维的操作难度。内部腔体设置横向的安装筋条，阀件、压力表等组件可直接通过螺栓固定在筋条上，筋条上预留多组标准化安装孔位，可适配不同规格的气路控制组件，不需要在现场二次打孔加工，适配不同楼层的气路配置需求。面板与框架的连接采用快拆式卡扣结构，不需要额外工具即可打开前面板，对内部阀件进行检修、更换操作，卡扣的锁紧力经过调校，日常状态下不会因为震动、误碰自行松脱，检修时只需稍用力即可拉开面板。

　　考虑到医疗场所的清洁消毒需求，整个结构的外表面采用光滑的喷塑处理，没有多余的凹槽、缝隙，不容易积留灰尘，使用常规的医用消毒剂擦拭也不会造成表面涂层脱落、变色，可长期保持外观整洁。结构侧面预留了状态指示灯的安装位，可接入气路压力监测模块，当管路压力异常时指示灯可发出警示信号，提醒运维人员及时排查故障，避免影响临床区域的气体供给。在结构强度设计上，框架的折弯边做了加强翻边处理，即使受到一定程度的外力撞击也不会出现变形，可有效保护内部的阀件、管路不受损坏，保证气路系统的运行稳定性。
