多关节悬臂式物料转运作业机械臂结构

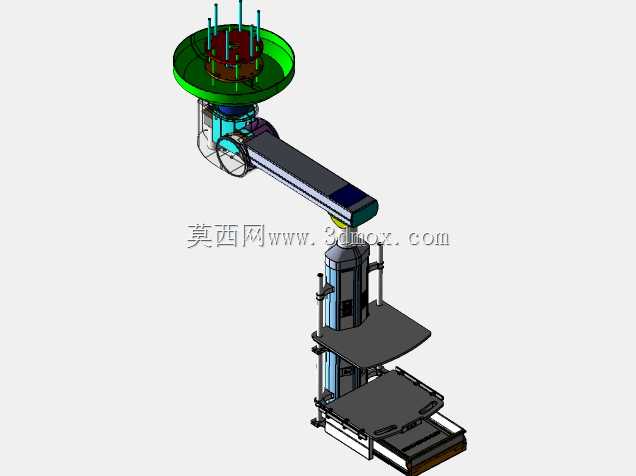

　　这套多关节悬臂作业结构的设计初衷，是解决离散制造车间内小范围、多工位间的轻型物料精准转运与工位辅助作业需求，常见于电子元器件组装工位、小型零部件检测线、实验室样品传递场景，覆盖半径内无需额外铺设地面输送轨道，不会占用车间地面通行空间，适配现有工位布局的改造升级，不需要对原有车间地面做大规模土建调整。从结构组成来看，顶部设置的回转支撑单元采用圆盘式基座设计，基座上预留的多组安装孔位可直接固定在车间顶部的钢结构横梁或者混凝土预制梁上，基座内部集成回转支承轴承，可实现360度水平方向回转，回转单元下方连接的悬臂段采用矩形截面的轻量化型材结构，在保证悬臂抗弯刚度的前提下尽可能降低自重，减少回转驱动的负载，悬臂末端设置的连接关节可实现垂直方向的俯仰角度调整，适配不同高度工位的作业需求。

　　悬臂下方连接的垂直升降立柱采用双直线导轨导向结构，配合丝杠传动实现稳定的垂直升降动作，立柱上设置的两层承载托盘，上层托盘可放置作业所需的工装夹具、小型工具或者待加工的轻型工件，下层托盘可拓展放置物料盒或者检测辅助装置，托盘边缘设置的挡边结构可避免作业过程中工件滑落，托盘的安装位置可根据实际作业需求沿立柱上的安装槽调整高度，适配不同尺寸工件的放置需求。设计过程中优先考虑了作业边界的控制，悬臂完全伸展后的水平作业半径控制在1.2米范围内，避免臂展过长导致的末端挠度超标，升降立柱的垂直行程设置为0.8米，可覆盖从地面工作台面到1.2米高度的常规工位作业区间，顶部回转单元的安装基准面到悬臂最低位置的垂直距离预留了0.5米的安全间隙，避免回转过程中与车间内的其他管线、设备发生干涉。

　　结构的受力传递路径经过多轮迭代优化，顶部回转基座承担整个结构的全部载荷，所有的弯矩、扭矩都通过基座的安装螺栓直接传递到顶部建筑结构上，悬臂段内部设置的加强筋板沿着受力方向布置，在降低型材壁厚的同时保证悬臂末端在额定负载下的挠度控制在1毫米以内，满足轻型工件精准取放的精度要求。关节位置的转动副都采用了自润滑轴承配合耐磨衬套的结构，长期运行不需要频繁加注润滑脂，降低后期维护成本，所有的走线都通过悬臂内部的走线槽布置，外部没有裸露的管线，避免回转、升降过程中管线被拉扯磨损，同时也让整体外观更加整洁，适配洁净车间的使用要求。

　　在安装适配性上，顶部基座的安装孔位采用通用化的孔距设计，可适配市面上常见的工业铝型材横梁、H型钢梁的安装尺寸，不需要额外制作复杂的转接板，现场安装时只需要通过螺栓固定基座，后续调整悬臂初始角度、托盘安装位置都可以通过标准紧固件完成，不需要专用的安装工具。这套结构没有集成复杂的驱动控制系统，可根据实际使用需求选择手动调整或者加装小型伺服驱动实现半自动化作业，对于预算有限的小型加工车间，可直接采用手动锁止的关节结构，手动调整到作业位置后通过锁销固定即可满足使用需求，对于有自动化升级需求的场景，可在回转关节、俯仰关节、升降立柱位置加装驱动电机，配合简单的点位控制即可实现固定路径的物料自动转运，改造成本远低于大型工业机器人，同时占用的空间更小，更适合狭窄工位间的辅助作业。
