杆装式户外风速监测固定支架结构

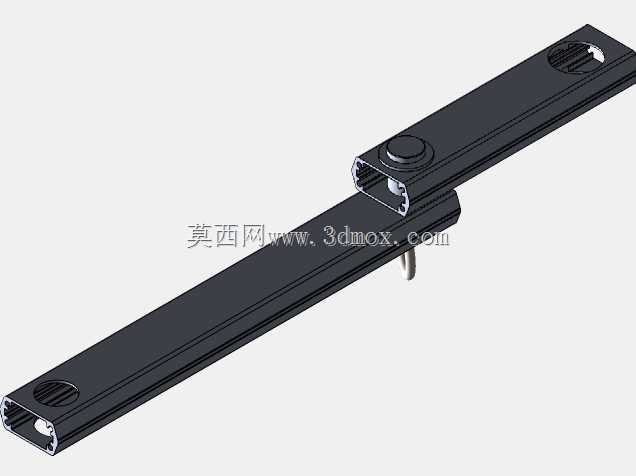

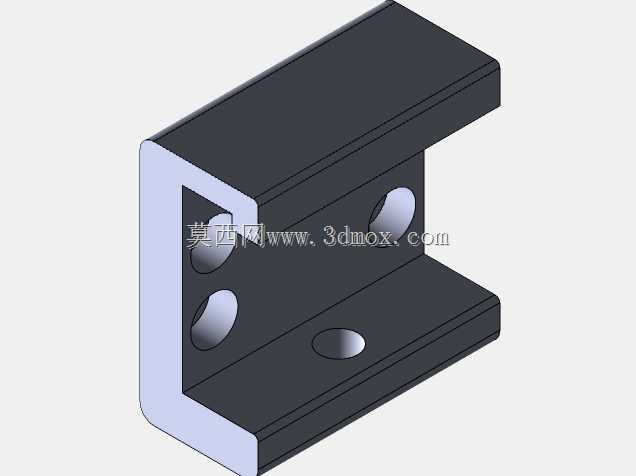

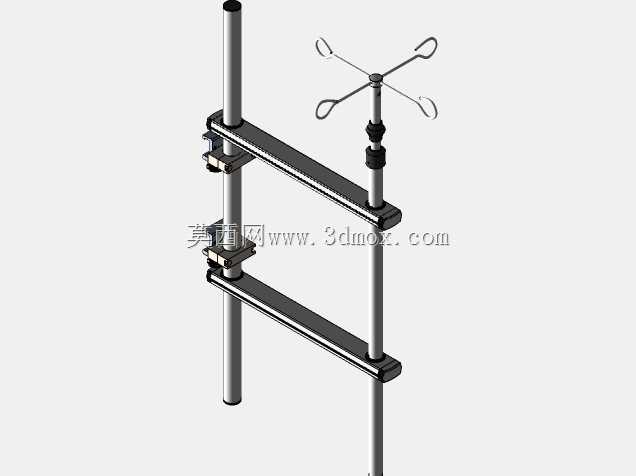

　　这套杆装支架结构主要服务于户外气象参数采集场景，适配小型风速传感单元的安装需求，常见于通讯基站周边环境监测、野外作业点位气象观测、小型户外设施周边风况采集等场景，核心作用是为风感单元提供稳定的安装载体，避免安装基面振动、外力触碰导致的监测数据偏差。从结构组成来看，整套构件包含主立杆、双层横向固定梁、风感安装竖杆以及配套的卡箍锁紧组件，主立杆作为整套结构的承载主体，采用等径圆管截面设计，管壁厚度适配户外长期抗风载需求，表面做钝化防锈处理，可适配户外高低温、高湿、盐雾等复杂工况，不会因为长期户外使用出现锈蚀剥落导致结构强度下降。双层横向固定梁通过快装卡箍与主立杆连接，卡箍采用对开式结构，配套锁紧螺栓可实现横向梁在主立杆任意高度的位置调整，调整范围覆盖主立杆有效安装段全行程，可根据现场遮挡情况灵活调整风感单元的安装高度，避开周边障碍物对风流场的干扰，保证监测数据的准确性。横向梁同样采用矩形空心截面设计，在保证结构抗弯强度的前提下尽可能降低整体自重，减少主立杆的承载负荷，梁体表面做与主立杆一致的防锈处理，连接位置的卡箍与梁体之间设置防滑胶垫，避免长期风振导致卡箍出现滑移偏转。

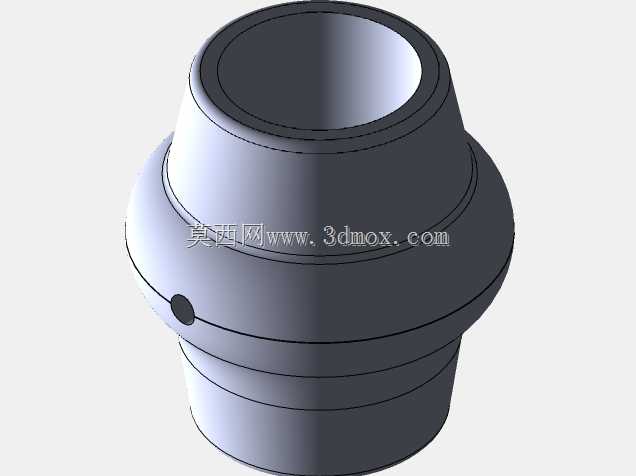

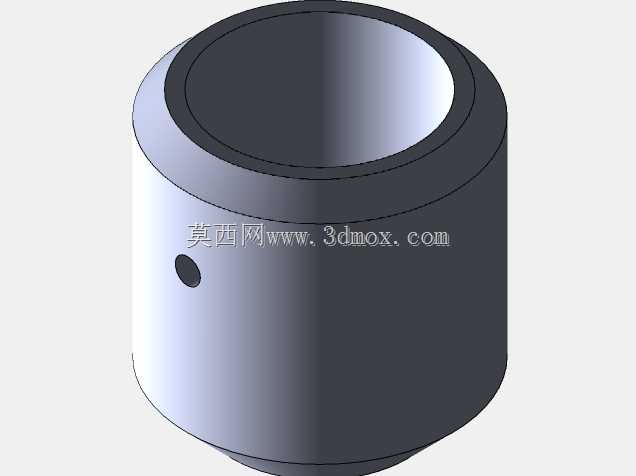

　　风感安装竖杆固定在横向梁的外伸端，竖杆顶端设置风感单元的安装接口，接口尺寸适配常规小型风杯式、旋翼式风速传感单元的安装基准，竖杆与横向梁的连接位置设置减震阻尼套，可过滤主立杆、横向梁传递的细微振动，避免振动传递到风感单元导致监测数据出现杂波干扰。竖杆上设置的多道锁紧环可适配不同长度的风感单元安装，同时可预留走线空间，风感单元的信号线缆可顺着竖杆、横向梁、主立杆的内壁或外侧走线槽布设，避免线缆长期暴露在户外出现老化破损，也能防止大风天气线缆摆动拉扯传感单元接口。

　　从安装边界来看，整套结构可直接通过底部法兰固定在混凝土基座上，也可通过配套的管卡固定在现有通讯杆塔、设备支架的竖杆上，不需要额外做大面积的基础施工，安装作业仅需常规扳手工具即可完成，单人即可完成整套结构的组装与调试，适配野外作业的快速部署需求。结构的横向梁外伸长度经过力学核算，在常规12级阵风工况下，横向梁自由端的挠度控制在传感单元允许的安装偏差范围内，不会因为梁体变形导致风感单元出现倾斜，影响监测数据的准确性。主立杆的有效安装高度可根据现场需求选配不同长度的管段拼接，拼接位置采用内衬套加螺栓锁紧的结构，拼接后的同轴度偏差控制在极小范围内，不会影响整体结构的抗风性能。

　　整套结构的所有连接紧固件均采用标准防锈规格，后期维护更换不需要定制特殊配件，常规五金渠道即可获取替换件，降低长期运维的成本。在设计过程中，优先考虑了户外工况的耐候性需求，所有外露金属构件均做了多层防锈处理，连接位置的缝隙都做了密封处理，避免雨水渗入导致构件内部锈蚀；同时兼顾了安装调试的便捷性，所有可调位置都设置了刻度标识，现场安装时可直接参照刻度调整到预设位置，不需要额外做测量校准，大幅缩短现场安装的作业时长。风感单元的安装位置特意设置在横向梁的最外端，与主立杆保持足够的水平距离，避免主立杆自身对风流的遮挡影响风感单元的进风条件，保证各个方向的来流都能无遮挡地作用在风感单元上，提升监测数据的可靠性。整套结构没有多余的装饰性构件，所有结构件都承担对应的力学功能或安装功能，整体结构紧凑，风阻系数小，在强风工况下自身承受的风荷载较低，进一步提升了整体结构的稳定性。
