小型四旋翼侦察巡检无人飞行器结构

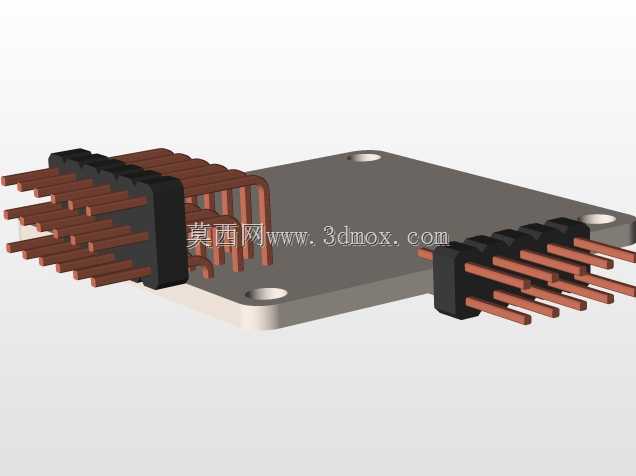

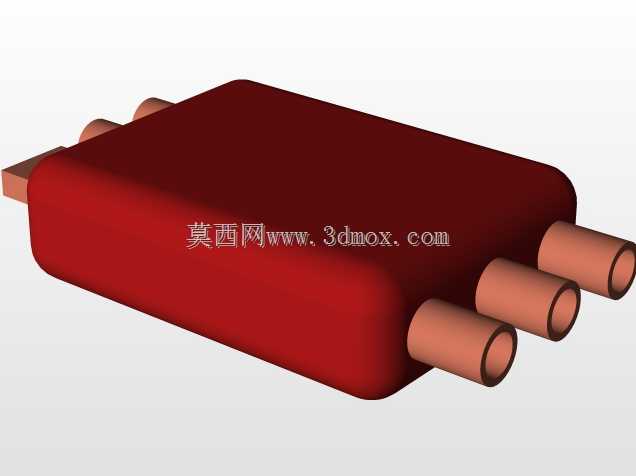

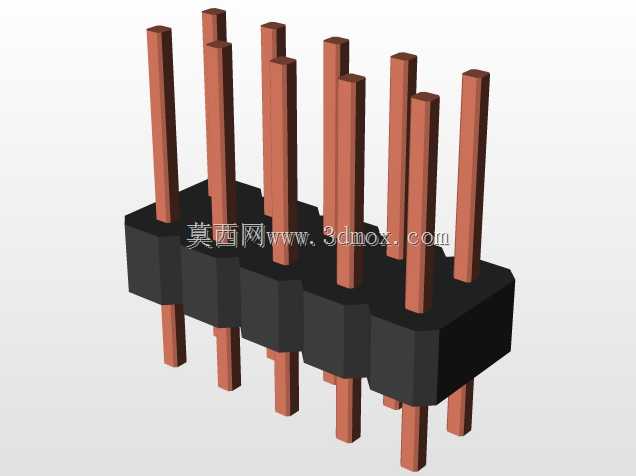

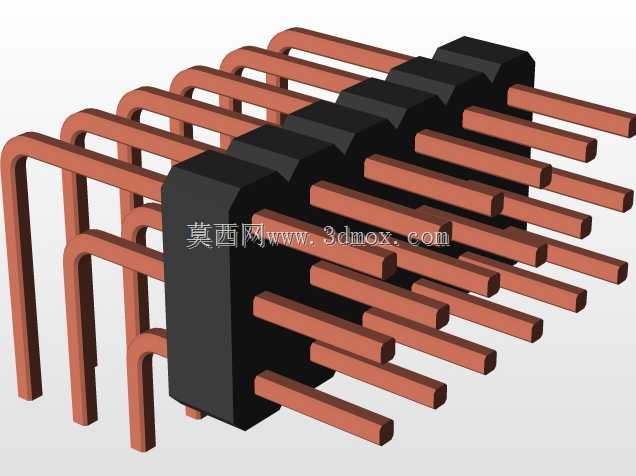

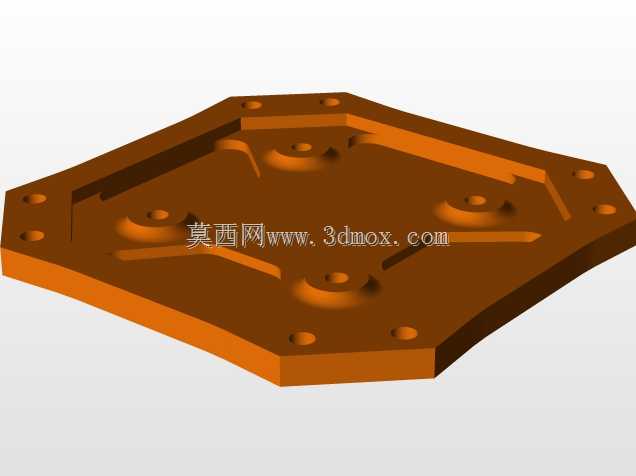

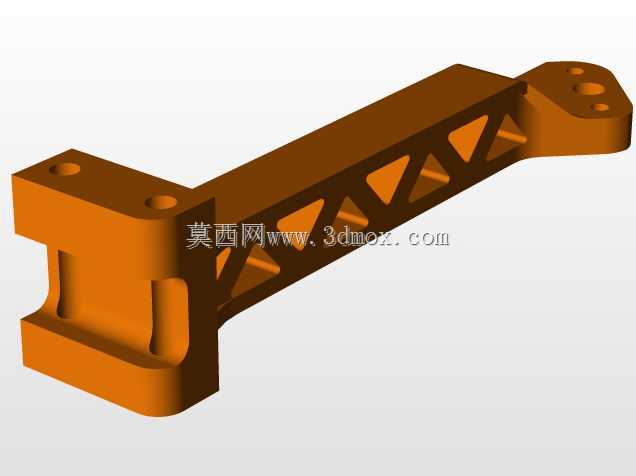

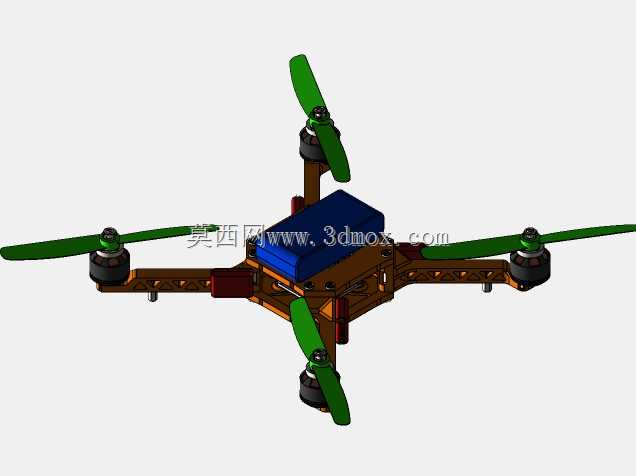

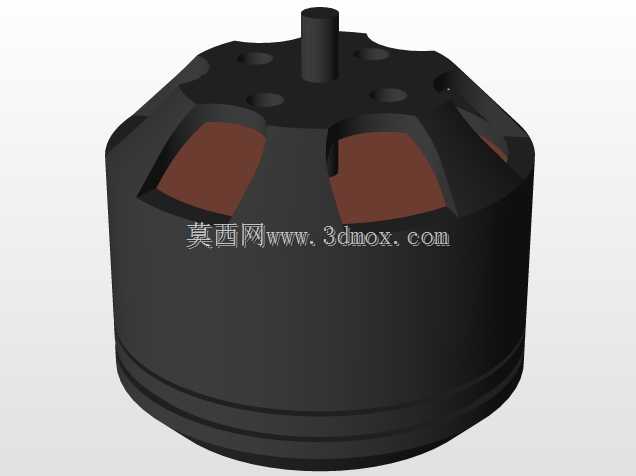

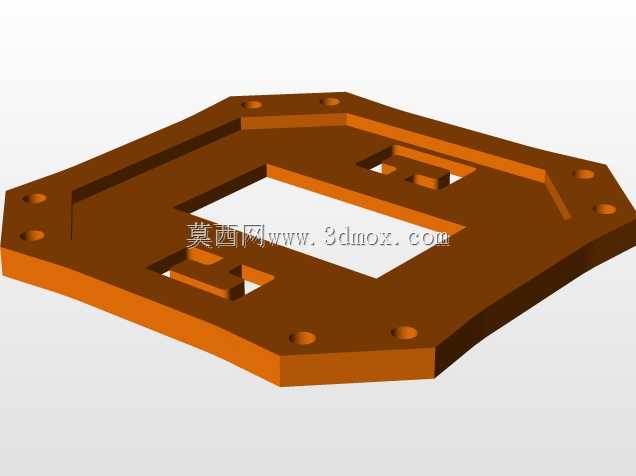

这款小型四旋翼飞行器的结构设计，核心围绕狭小空间抵近作业的需求展开，整体采用X型机架布局，四个旋翼支臂呈等角度放射状分布，能在保证旋翼流场互不干扰的前提下，尽可能压缩整机横向尺寸，适配楼宇缝隙、丛林植被间等狭窄通行场景的使用要求。机架主体采用镂空式结构设计，在保证支臂结构刚度、承载飞控与电池载荷的同时，尽可能降低整机自重，提升续航表现与机动响应速度，支臂末端预留的电机安装座采用同轴定位设计，可保证旋翼旋转平面与机架水平面的平行度，降低飞行过程中的姿态修正功耗。中心舱体采用下沉式安装设计，将动力电池、飞控板等核心载荷布置在机架重心平面位置，可降低整机转动惯量，让飞行姿态调整更跟手，适配快速变向、悬停微调等侦察作业常用的机动动作，舱体周边预留的安装凸台可根据任务需求快速更换任务载荷，无需对机架主体做打孔、切割等二次修改。从实际作业场景来看，这类小型四旋翼平台主要承担抵近侦察、区域巡检类任务，可在人员无法快速抵达的区域完成目标位置确认、周边环境排查工作，相比大型多旋翼平台，它的起降要求更低，可在掌心大小的平整平面完成起降，作业时的气动噪音更小，不易惊扰作业目标。设计过程中对旋翼与支臂的安全间隙做了冗余校核，即使飞行过程中出现小幅姿态倾斜，旋翼也不会触碰支臂结构引发射桨风险，机架底部预留的起落支撑结构采用微凸设计，既可以在降落时缓冲地面冲击，也不会遮挡中心舱体下方可能搭载的侦察传感器视野。整机的安装边界充分考虑了快拆需求，支臂与中心舱采用插接式定位配合，日常收纳时可快速拆下支臂缩小收纳体积，作业时无需额外工具即可完成组装，所有走线槽都布置在支臂内侧，可避免飞行过程中线缆外露被气流吹动、或是被植被勾挂引发故障。旋翼采用两叶快拆设计，可根据作业环境的海拔、气温更换不同螺距的旋翼，在高海拔低气压环境下更换大螺距旋翼保证升力冗余，在常温近地作业时更换小螺距旋翼提升机动灵活性。
