截瘫康复下肢外骨骼助力行走装置

　　这款下肢外骨骼的核心应用场景集中在康复医学科的截瘫患者步行训练、社区居家康复行走辅助两大板块，区别于常规减重步态训练设备的固定场地限制，该装置采用穿戴式结构设计，可适配不同身高体重的使用人群，适配身高覆盖160厘米至195厘米区间，体重适配范围为50公斤至100公斤，基本覆盖成年截瘫患者的主流身形参数，无需针对个体做大规模定制改件，仅需调节腿段连杆的锁紧位置即可完成穿戴适配，大幅降低了辅具的适配调试成本。

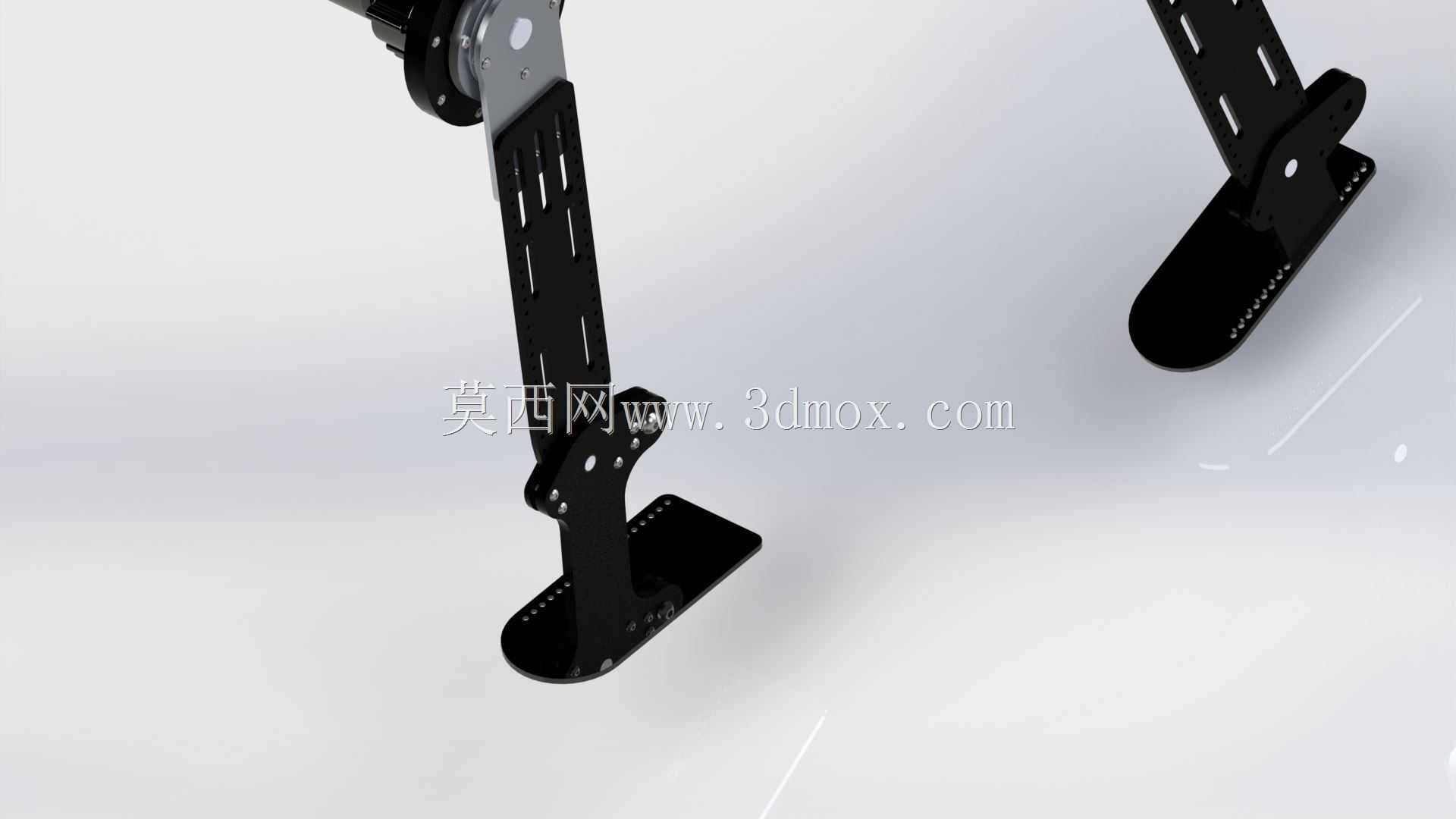

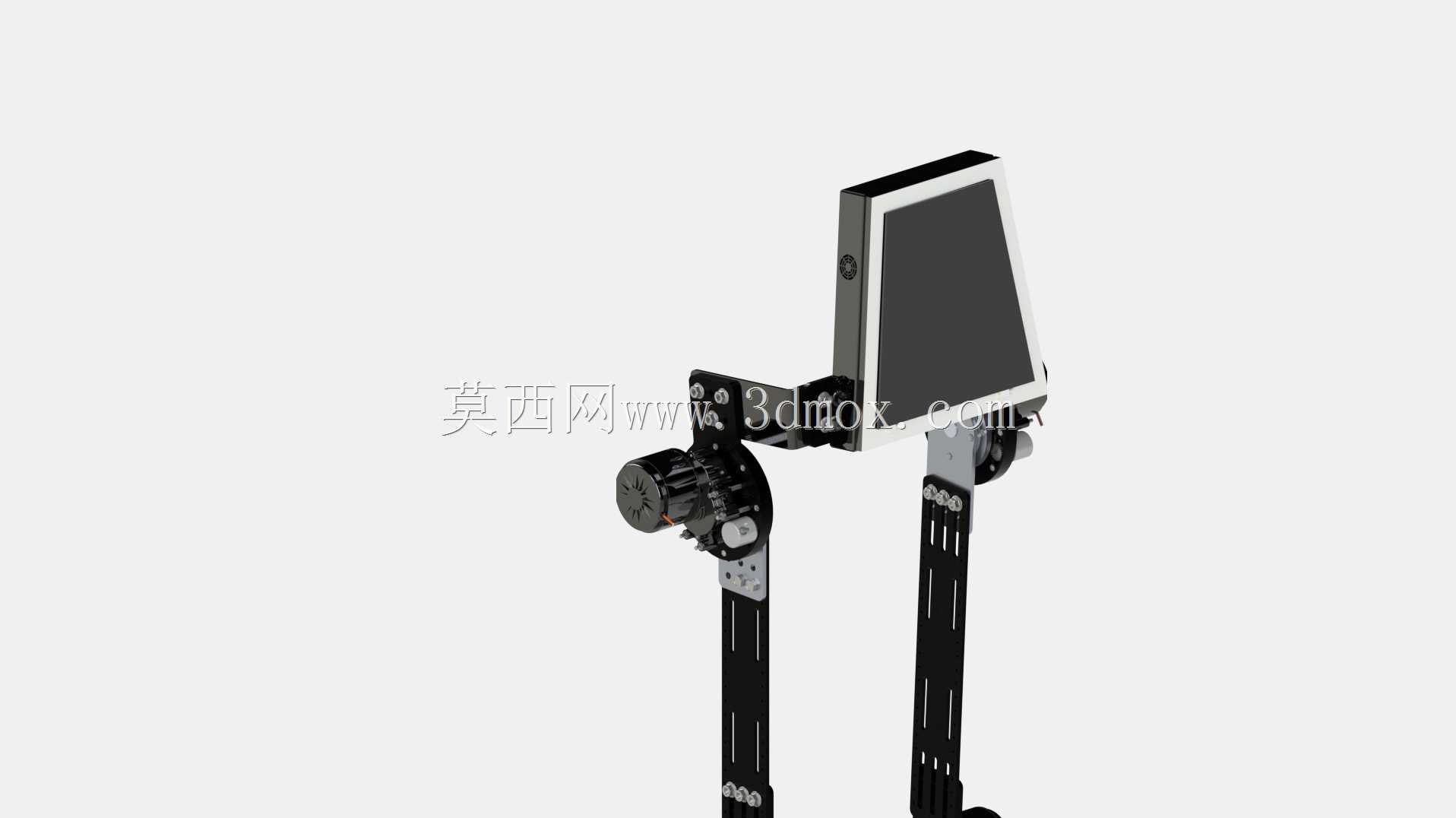

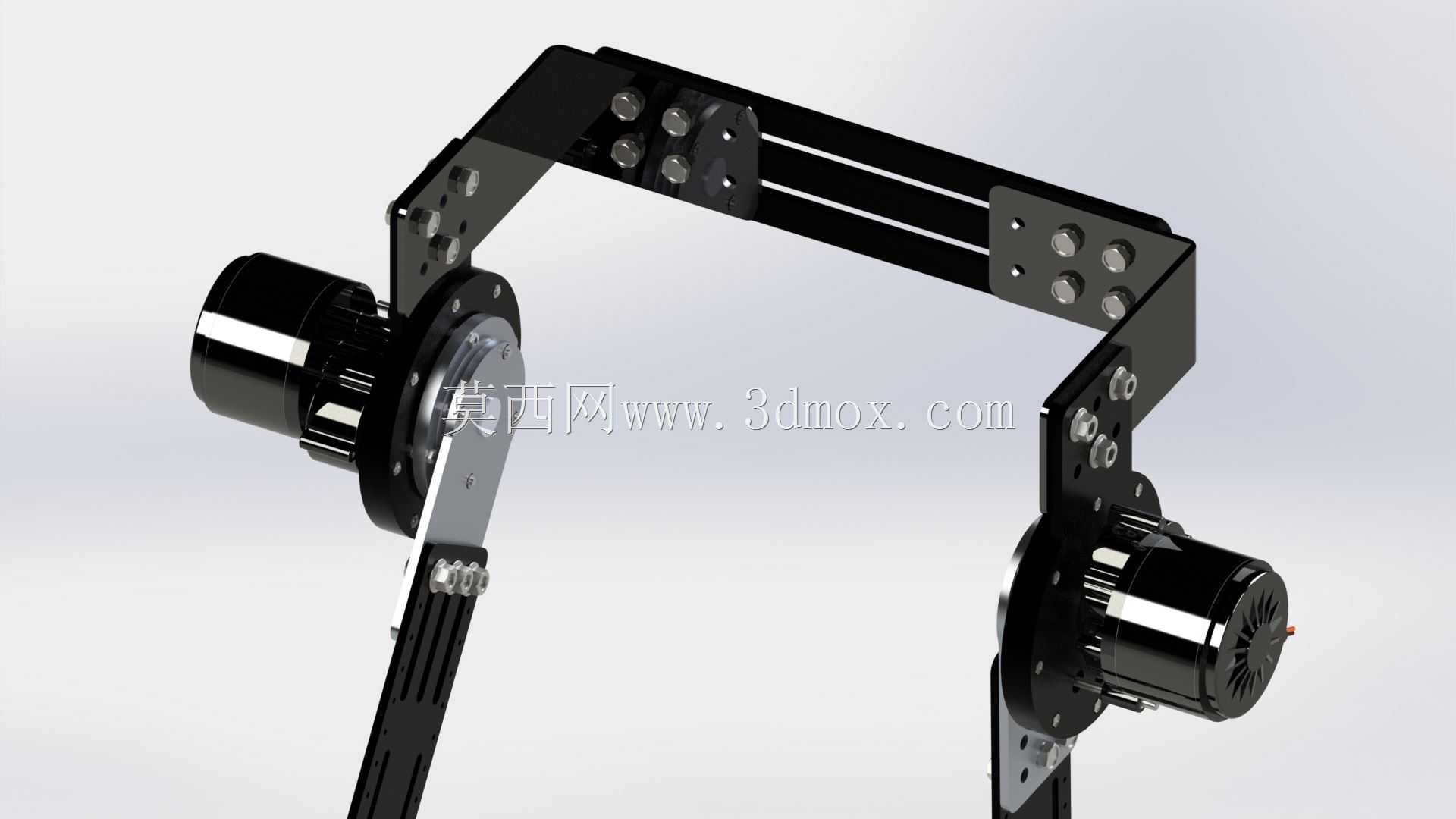

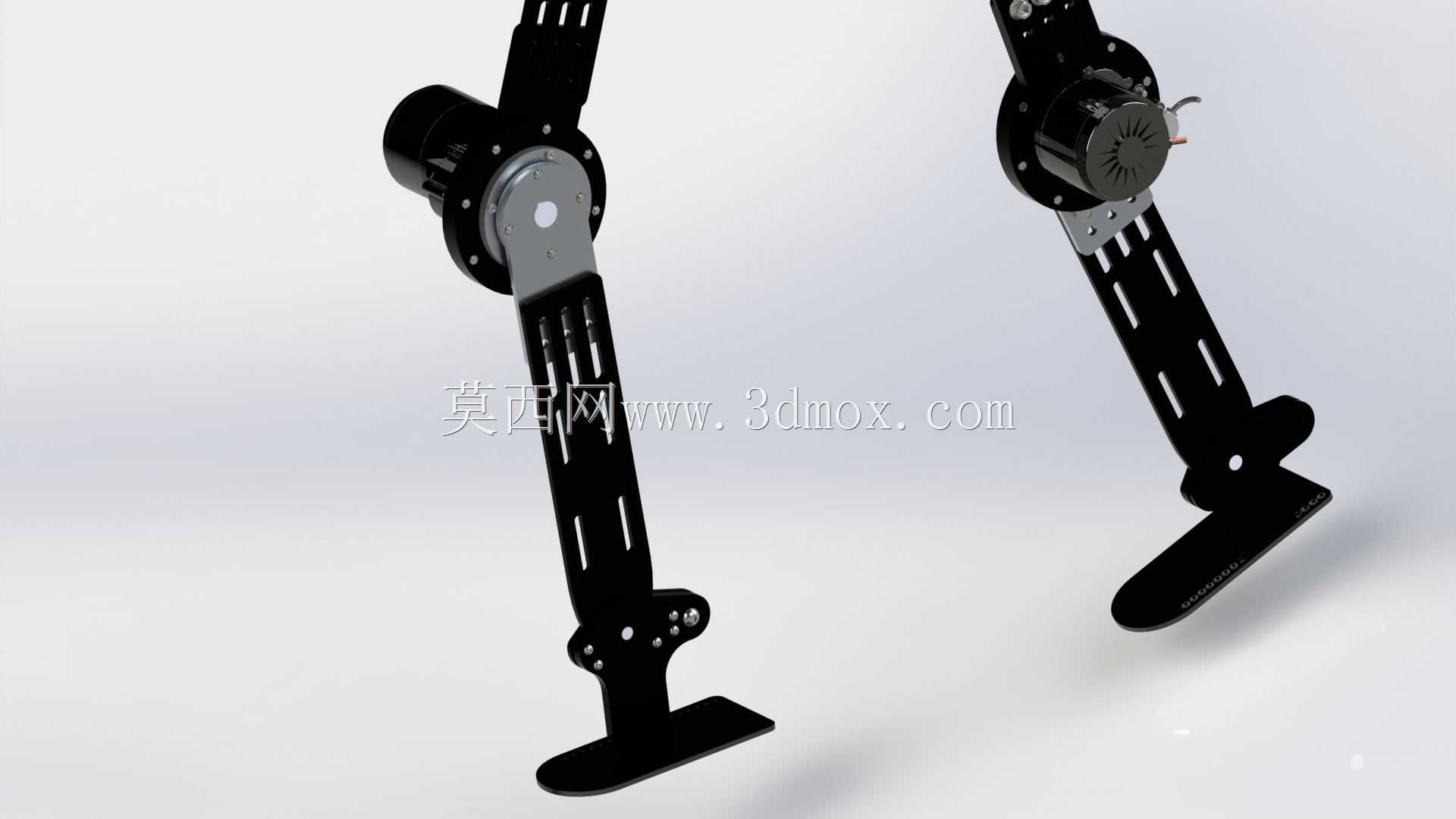

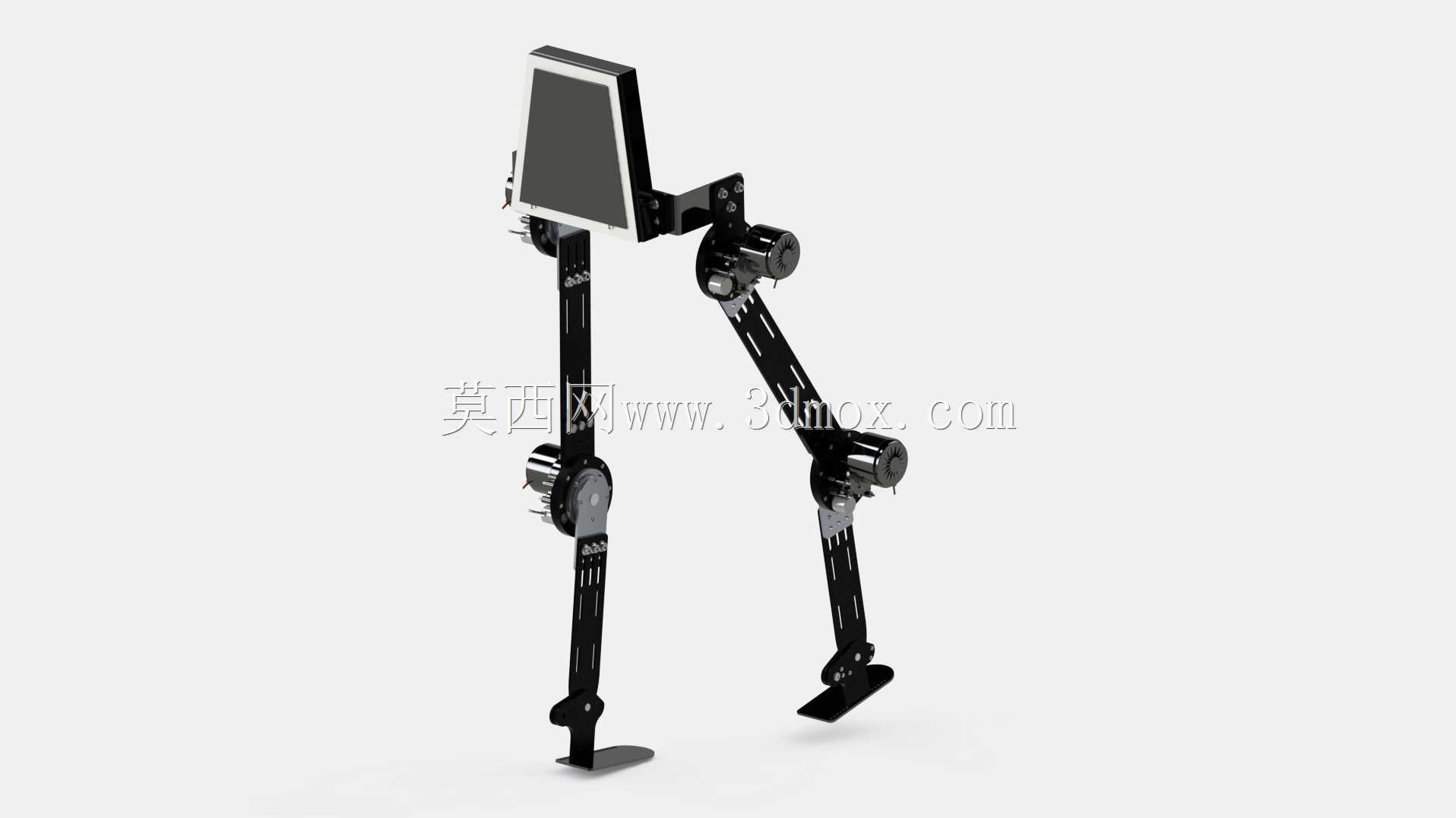

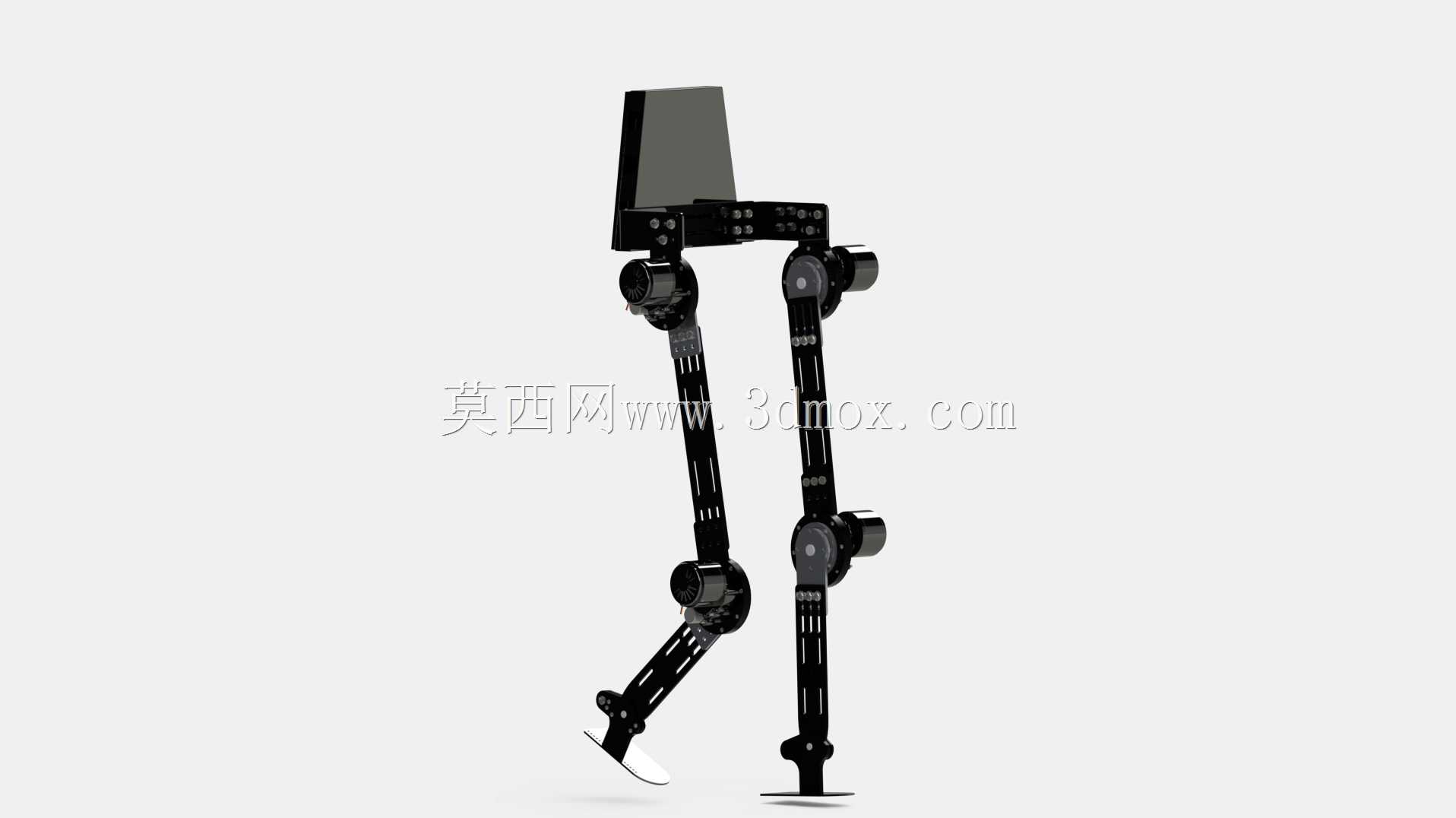

　　从结构设计逻辑来看，整套装置采用双侧对称的连杆式骨架布局，腰髋位置设置集成式控制与供电模块，髋、膝、踝三个运动关节均配置对应驱动单元，关节转动轴线与人体下肢生理运动轴线完全重合，避免穿戴过程中出现运动干涉、关节卡压的问题；大腿、小腿段的连杆采用高强度轻质合金加工，在保证结构刚度满足支撑体重需求的前提下，尽可能降低装置自重，减少使用者穿戴时的额外负重负担。足部支撑件采用贴合人体足底弧度的托板设计，搭配可调节的绑带结构，可将足部与装置可靠固定，行走过程中不会出现滑脱、偏移的问题，同时托板预留了穿戴日常鞋履的空间，无需使用者更换专用鞋具即可完成穿戴。在功能特性层面，该外骨骼可预设多套步态运动轨迹，匹配平地行走、原地站立、坐下起身等不同日常动作需求，关节驱动的输出扭矩经过反复标定，既可以为截瘫患者提供足够的行走助力，代偿下肢缺失的运动能力，也不会因为输出力过大对患者关节造成额外损伤；腰位的控制模块集成了状态显示与操作交互界面，使用者或陪护人员可通过界面快速切换运动模式、调整步幅步速参数，操作逻辑简洁，无需经过长时间专业培训即可上手使用。

　　从安装边界与穿戴适配的角度考量，整套装置的髋部宽度可通过调节结构适配不同腰围的使用者，大腿、小腿段的连杆长度调节范围覆盖对应腿段的常规长度区间，所有调节位置均采用快拆锁紧结构，无需额外工具即可完成尺寸调整，单次穿戴调试时间可控制在五分钟以内；关节位置均设置有限位结构，将关节转动角度限制在人体下肢安全活动范围内，避免运动超伸造成二次伤害，同时所有驱动模块均做了圆角包覆处理，外露结构无尖锐棱角，穿戴使用过程中不会剐蹭衣物或皮肤。

　　不同于工业场景的负重外骨骼，这款康复用外骨骼的运动控制算法更侧重步态的自然度与安全性，行走过程中双侧关节的运动时序匹配健康人体的自然步态规律，长期使用不会让患者形成异常行走习惯，可帮助患者在康复训练过程中重建正确的步行肌肉记忆；装置的整体重心在穿戴后与人体自然重心高度重合，站立状态下无需额外辅助即可保持稳定平衡，降低了陪护人员的扶托负担，也减少了使用者摔倒的风险。结构建模过程中，所有连杆的受力点均经过有限元校核，在100公斤满载载荷下，连杆最大形变量控制在安全阈值以内，关节连接位置的轴承选型满足长期往复运动的耐磨需求，整体使用寿命可覆盖常规康复训练的全周期使用需求，无需频繁更换易损结构件。
