多关节仿生3D打印机电假手结构设计

项目分类:机械手 发布时间:2025-12-18 ID:1095238
  • 多关节仿生3D打印机电假手结构设计
  • 多关节仿生3D打印机电假手结构设计
  • 多关节仿生3D打印机电假手结构设计
  • 多关节仿生3D打印机电假手结构设计
  • 多关节仿生3D打印机电假手结构设计
  • 多关节仿生3D打印机电假手结构设计
  • 多关节仿生3D打印机电假手结构设计
  • 多关节仿生3D打印机电假手结构设计
  • 多关节仿生3D打印机电假手结构设计
  • 多关节仿生3D打印机电假手结构设计
  • 多关节仿生3D打印机电假手结构设计
  • 多关节仿生3D打印机电假手结构设计
  • 多关节仿生3D打印机电假手结构设计
  • 多关节仿生3D打印机电假手结构设计
  • 多关节仿生3D打印机电假手结构设计
  • 多关节仿生3D打印机电假手结构设计
  • 多关节仿生3D打印机电假手结构设计
  • 多关节仿生3D打印机电假手结构设计
  • 多关节仿生3D打印机电假手结构设计

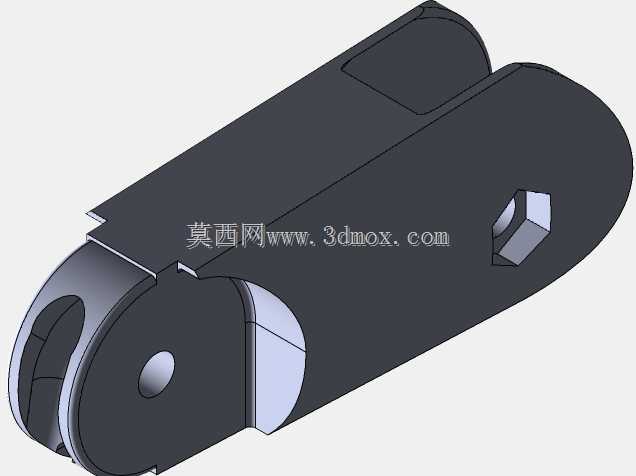

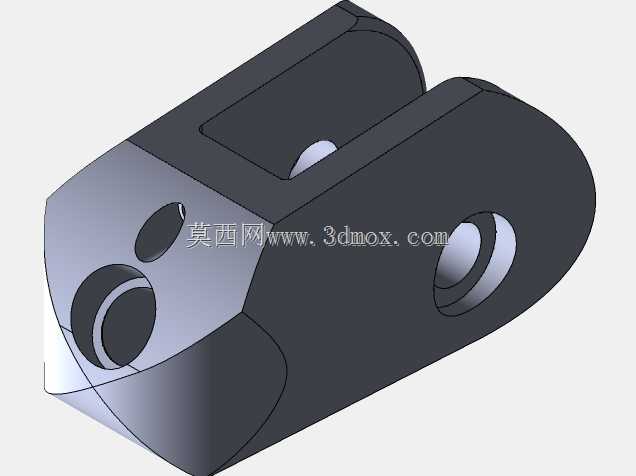

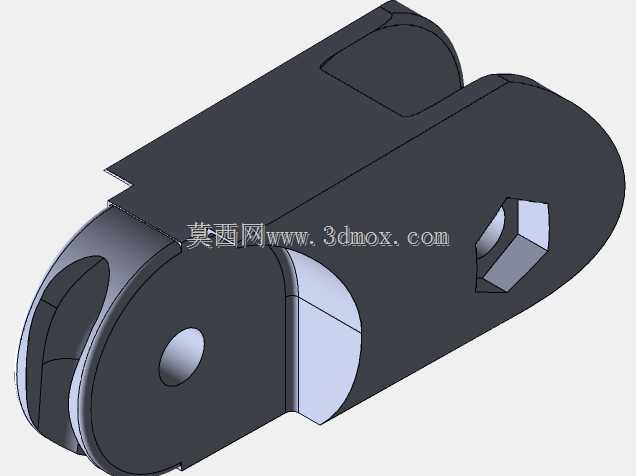

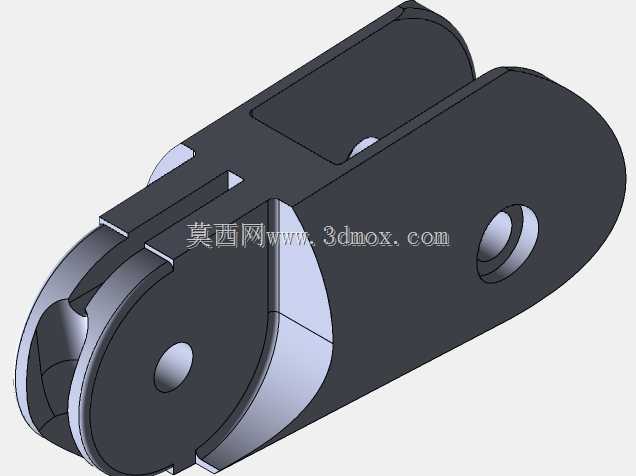

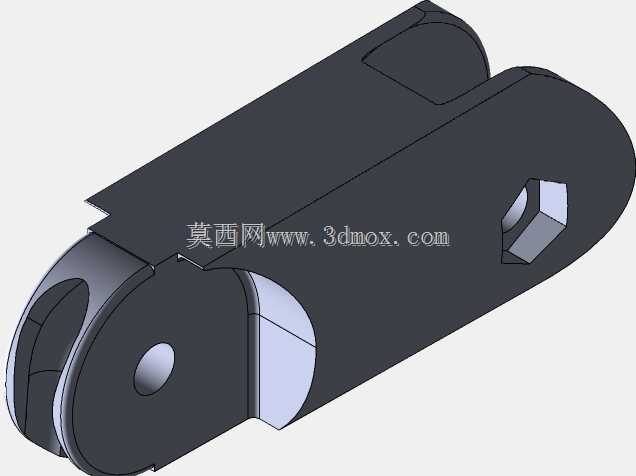

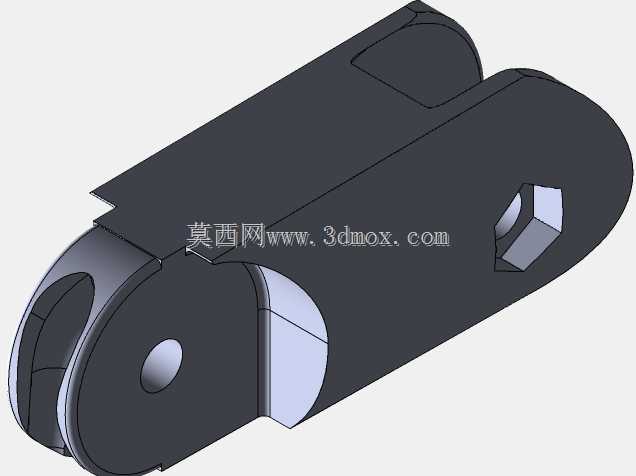

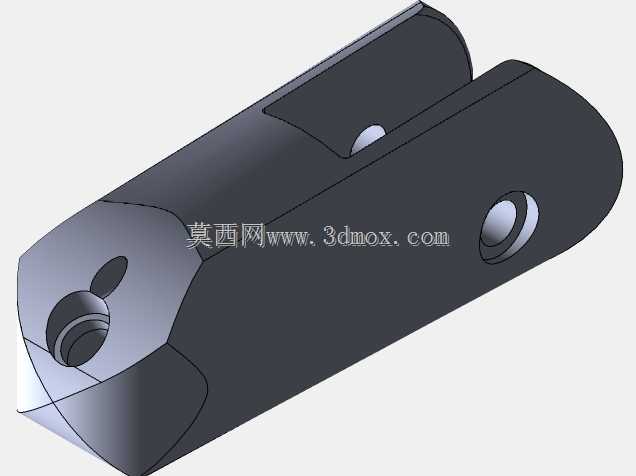

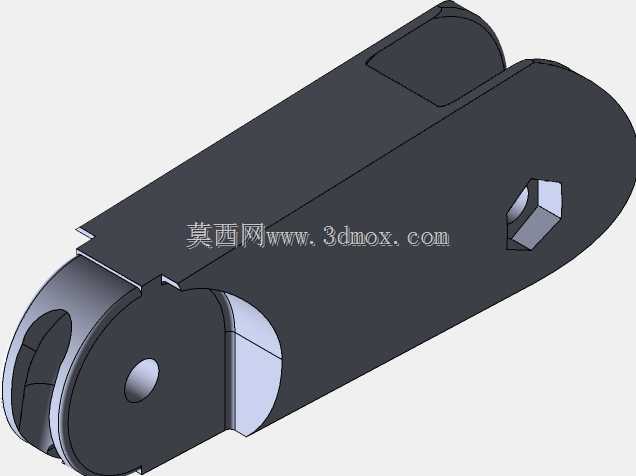

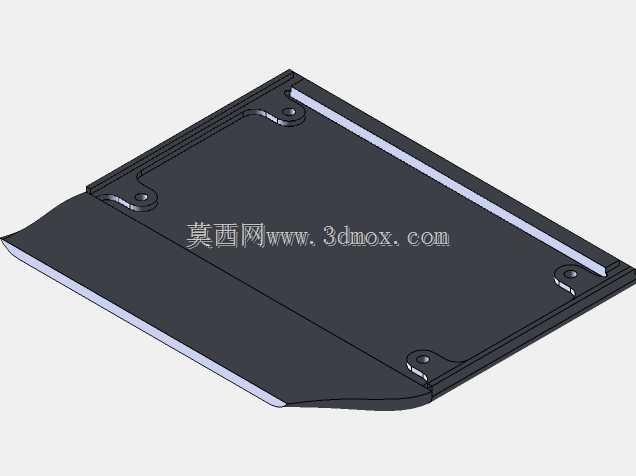

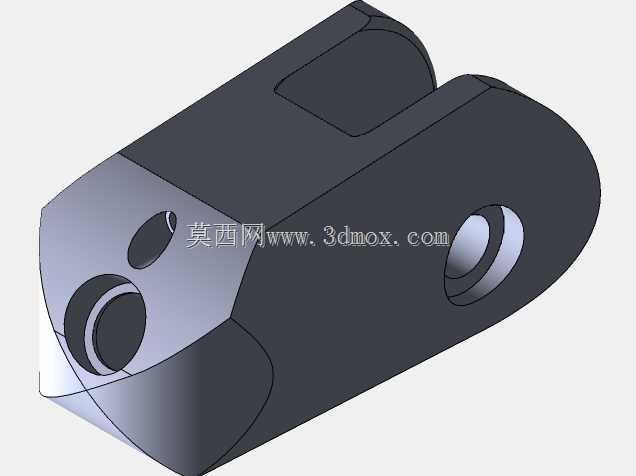

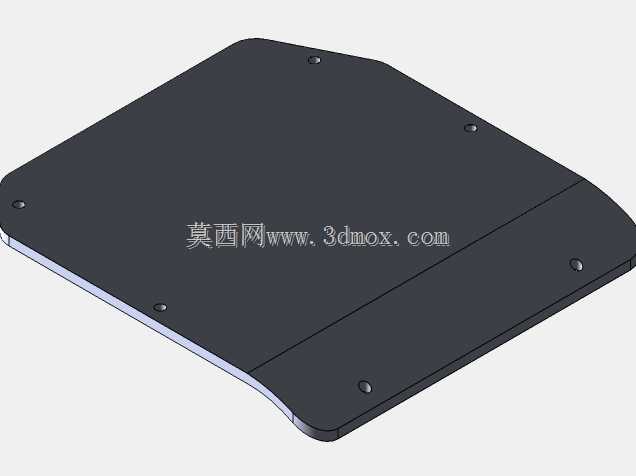

  这款机电假手的结构设计,核心围绕仿生人手的运动逻辑展开,从实际应用场景来看,既可以作为上肢功能缺失群体的康复辅具执行端,也可作为小型协作机器人的末端执行器,适配轻量级抓取、精细操作类的作业需求,比如实验室样本分拣、轻型工件上下料、日常物品持握等场景,都能通过调整指节的运动参数实现适配。从结构设计思路上,整体采用模块化的分层布局,腕部预留标准安装接口,可直接对接不同规格的机械臂输出端或者假肢接受腔,安装边界做了圆角过渡处理,避免安装过程中出现应力集中的问题,腕部主体的腔体内部预留了走线空间,可容纳驱动舵机的信号线与动力线,同时腔体盖板采用沉头螺丝固定,保证外表面无凸起结构,减少运动过程中的剐蹭风险。指部结构采用多段式铰接设计,每根手指设置三个独立转动关节,关节处采用销轴配合轴套的连接方式,既保证转动自由度的顺畅性,也预留了足够的磨损余量,指节的接触面做了微弧度处理,贴合日常接触物品的曲面形态,提升抓取时的接触面积,降低物品滑落的概率。拇指结构单独做了偏转角度设计,可实现与其余四指的对掌运动,这也是实现精细捏取动作的核心结构,拇指的转动关节设置了限位结构,避免过度偏转导致的结构干涉,同时在关节转动的极限位置预留了缓冲间隙,防止硬接触带来的结构损坏。

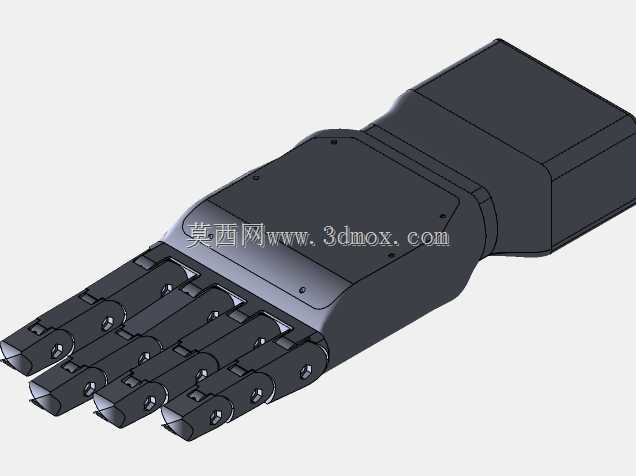

  从外形尺寸来看,整体轮廓参照成年男性手部的平均尺寸做等比例缩放,指节长度、掌部宽度、腕部直径都适配常规的人手操作空间,安装接口的定位孔采用圆周均布设计,可适配不同角度的安装需求,不需要额外做转接件就能完成装配。功能特性上,每根手指的关节都可独立驱动,可实现整手握持、两指捏取、三指夹持等多种抓取模式,针对不同形状、不同重量的物品,可通过调整各关节的转动角度调整抓取姿态,比如抓取圆柱形物件时,四指可同步弯曲形成贴合圆柱面的弧度,抓取薄片状物件时,拇指与食指可调整到平行姿态实现稳定捏取。

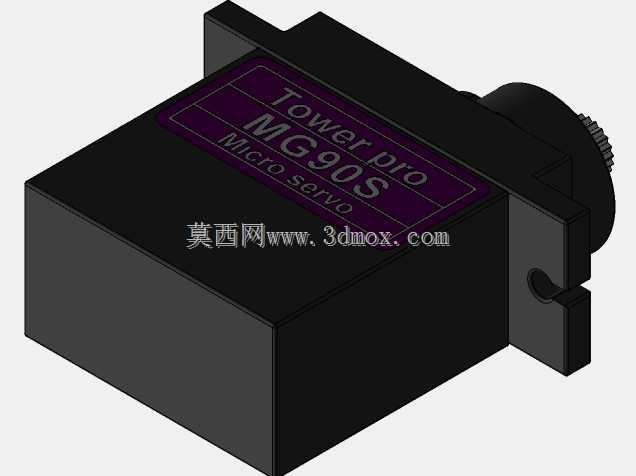

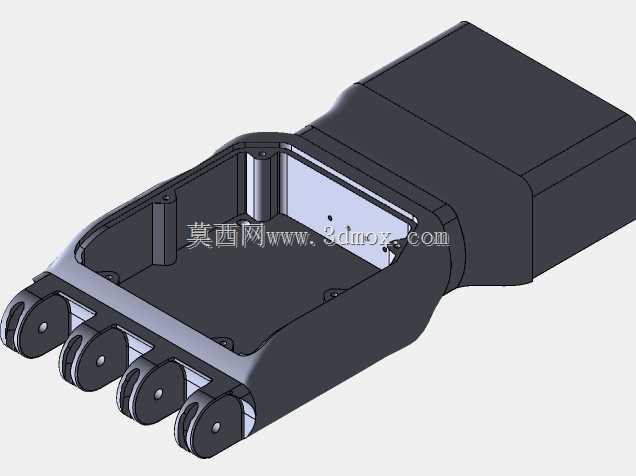

  结构设计过程中充分考虑了3D打印的工艺特性,所有零部件都做了最小壁厚校验,避免打印过程中出现薄壁坍塌的问题,同时所有装配孔位都预留了打印公差补偿量,不需要二次打磨就能完成销轴与孔位的装配,铰接位置的间隙控制在0.2mm,既保证转动无卡顿,也不会出现过大的旷量影响抓取精度。掌部的主体结构采用一体化设计,减少了装配零件的数量,降低了整体装配难度,同时掌部内部预留了驱动元件的安装位,可根据需求安装微型舵机或者线性驱动元件,驱动元件的固定位采用卡槽加螺丝的双重固定方式,避免运动过程中驱动元件出现移位。

  从实际使用的可靠性角度出发,所有受力较大的铰接位置都做了局部加厚处理,比如指根与掌部连接的位置,承受抓取时的主要作用力,局部壁厚增加到3mm,保证反复运动过程中不会出现结构断裂的问题,指端位置做了防滑纹理的预留,可粘贴防滑垫进一步提升抓取摩擦力。整个结构的运动行程做了严格的干涉校验,所有关节在最大转动角度下都不会出现零件之间的剐蹭,腕部与掌部的连接位置设置了转动限位,保证腕部偏转角度在合理范围内,不会拉扯到内部的走线。针对不同的应用场景,该结构还可做快速调整,比如用于工业抓取场景时,可在指端更换不同材质的接触垫,用于康复辅具场景时,可在外部套设仿生硅胶套提升佩戴的美观度与握持舒适度,整体结构的拓展性较强,不需要改动主体结构就能适配不同的使用需求。
