带液压驱动的轮椅担架两用转运装置

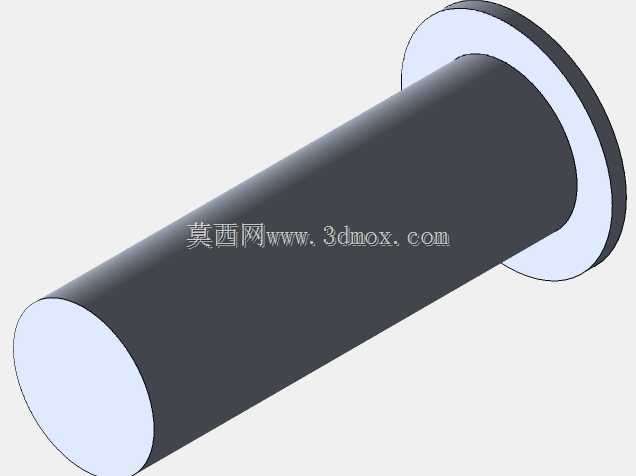

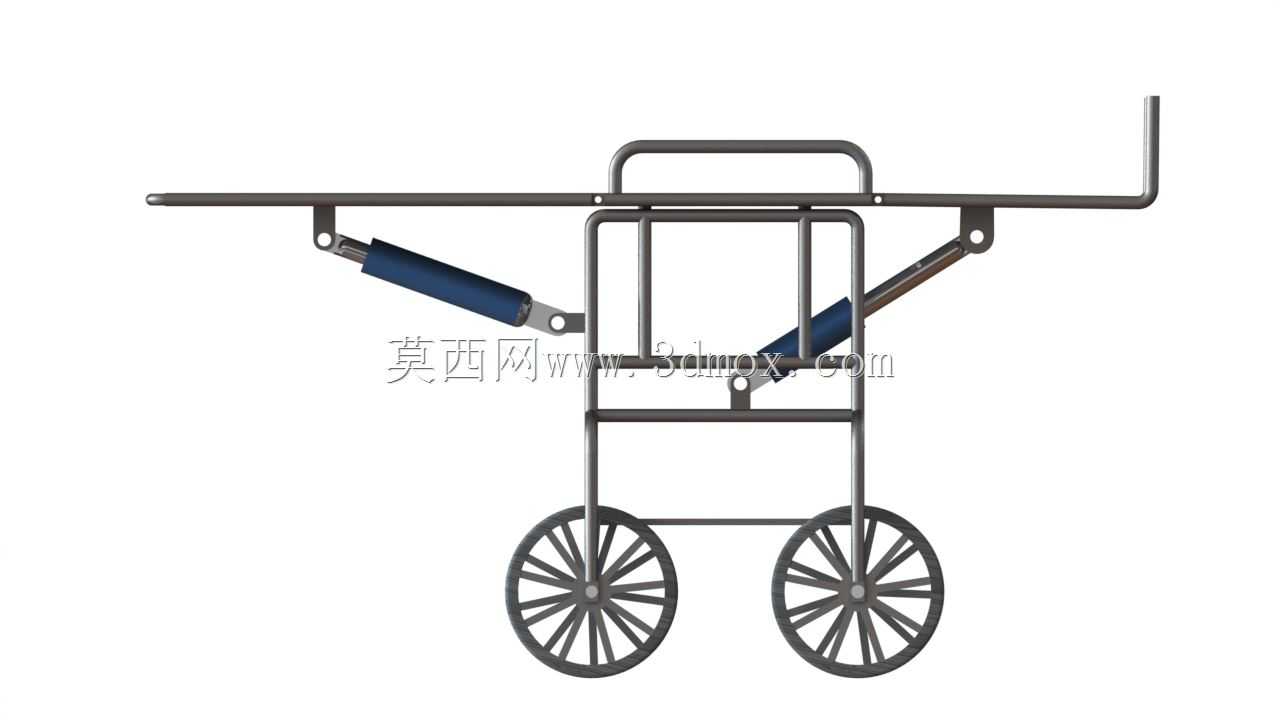

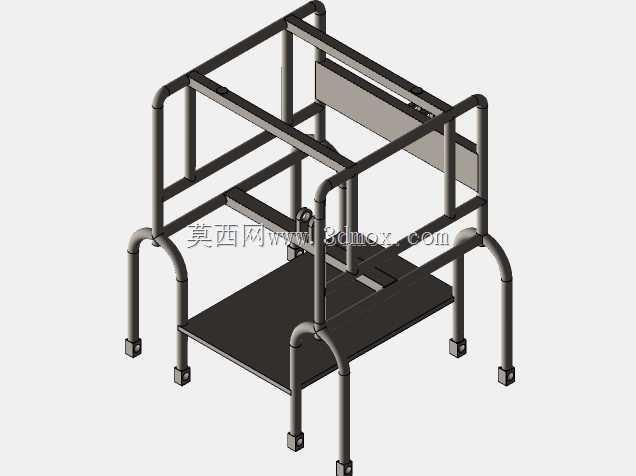

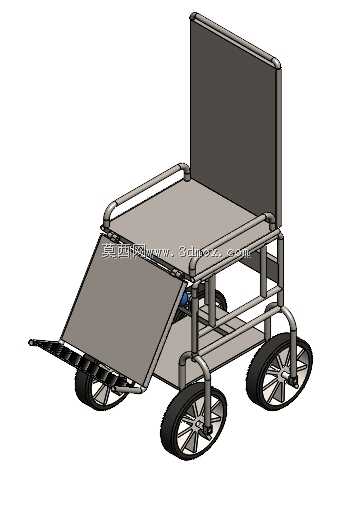

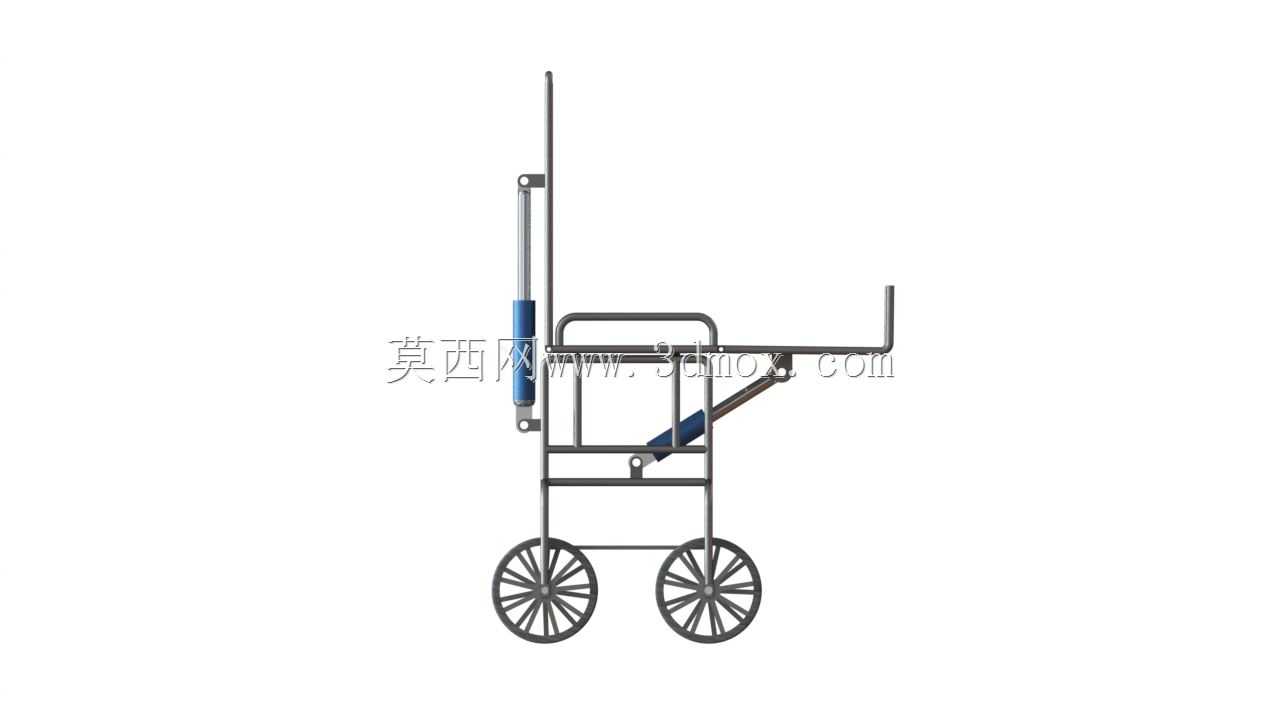

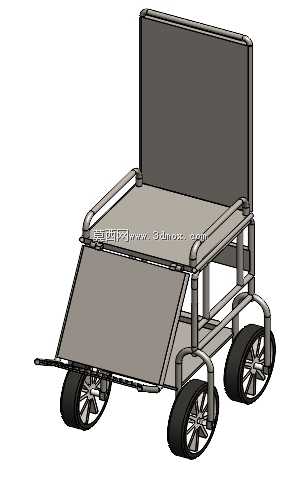

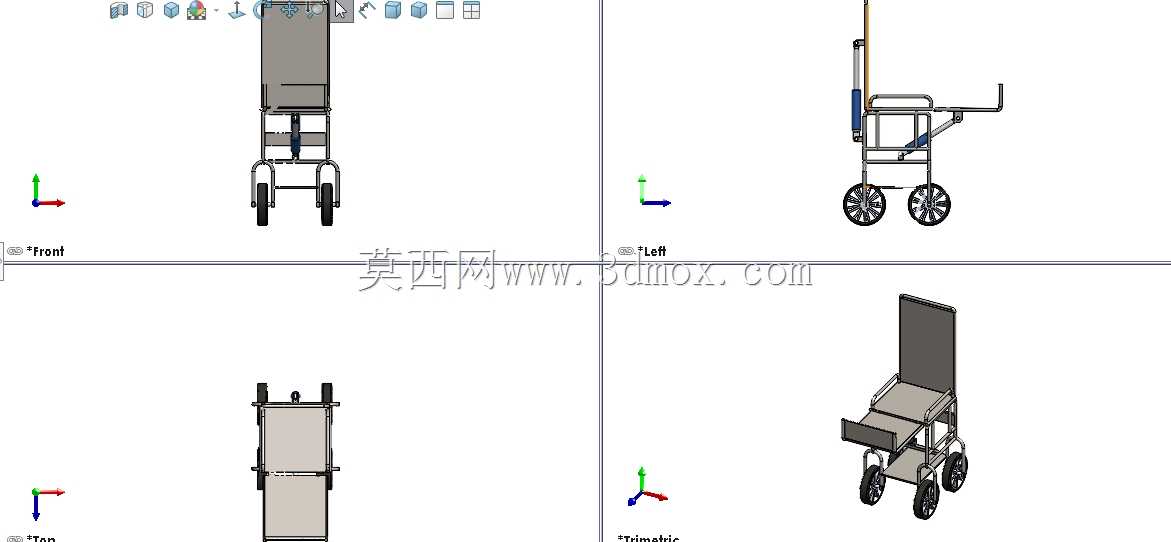

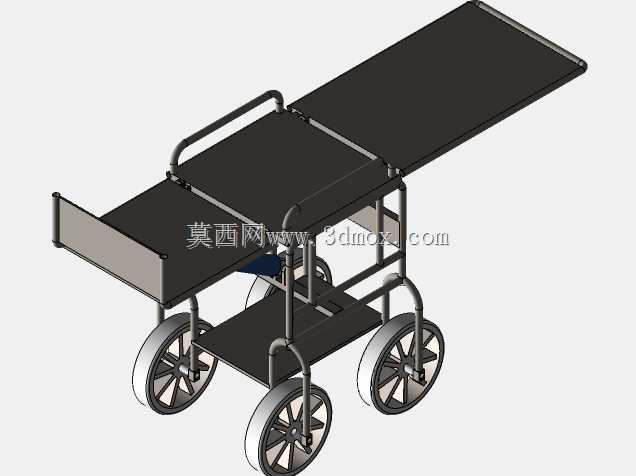

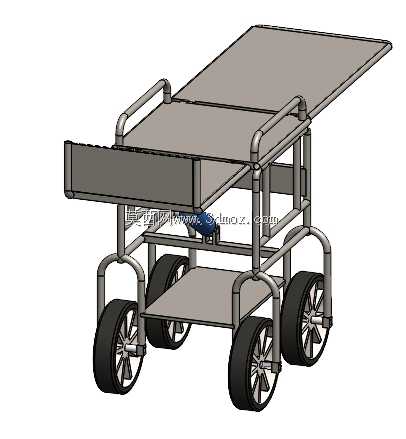

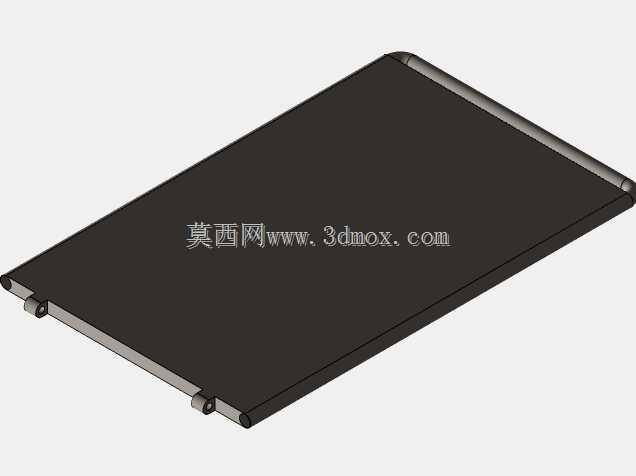

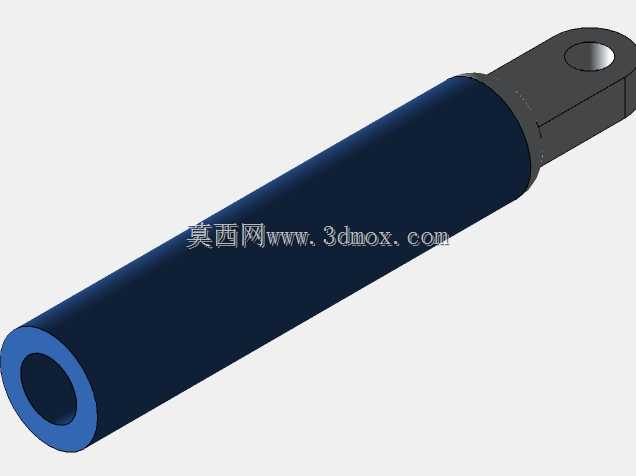

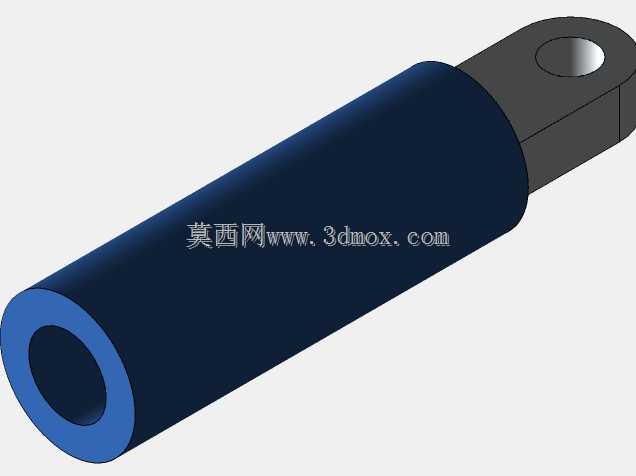

　　在院前急救、院内病患转运、养老机构失能人员照护场景中，传统转运流程往往需要在轮椅与平车之间完成多次病患搬移，不仅增加照护人员的体力负担，也容易在搬移过程中对骨折、术后康复、脊柱损伤类病患造成二次伤害，这款可实现形态切换的轮椅担架结构，正是针对这类转运痛点完成的结构设计。整套结构以常规手动轮椅的轮式移动架构为基础，在靠背、座面衔接位置集成液压驱动的铰接翻转机构，无需额外外接动力源，仅通过手动操控液压阀杆即可实现靠背角度的无级调节，当靠背翻转至与座面齐平位置时，整套结构即可形成平整的担架支撑面，直接完成轮椅到担架的形态转换，全程无需搬移病患，仅需调整限位锁扣即可完成形态锁定，适配不同场景下的转运需求。从结构设计逻辑来看，整套装置的受力框架采用矩形钢管焊接成型，主支撑腿与行走轮的安装位置经过受力校核，在担架形态下，前后轮组可形成稳定的四点支撑，支撑面的平面度公差控制在每米2mm以内，避免病患躺卧时出现局部凹陷引发的不适；靠背翻转的铰接轴选用40Cr材质调质处理，配合自润滑铜套降低转动阻尼，液压驱动单元的推力经过匹配计算，可支撑120kg以内的负载完成角度调节，调节过程中液压回路自带节流阻尼，避免靠背快速下落造成的冲击。

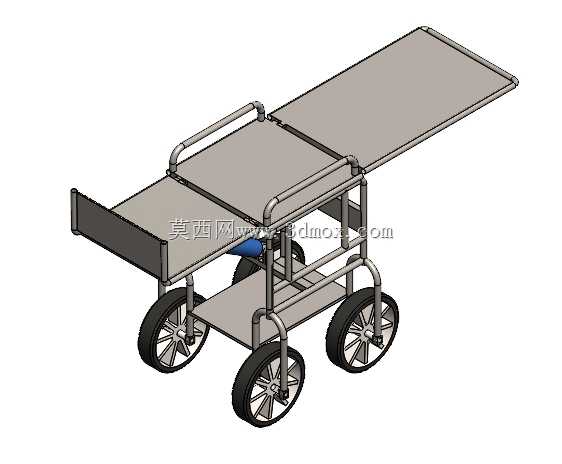

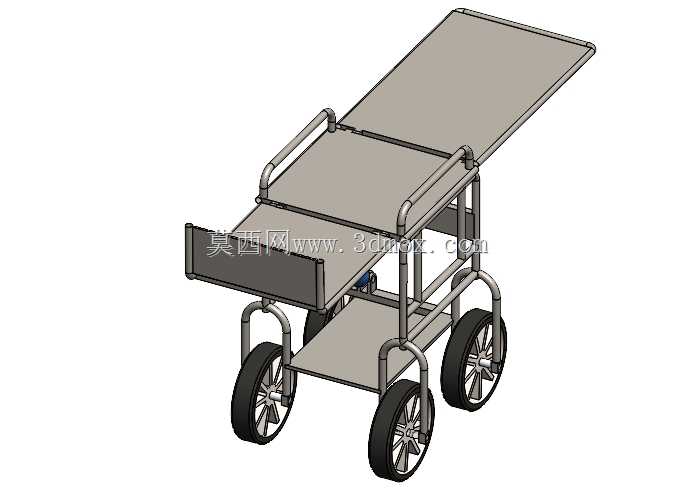

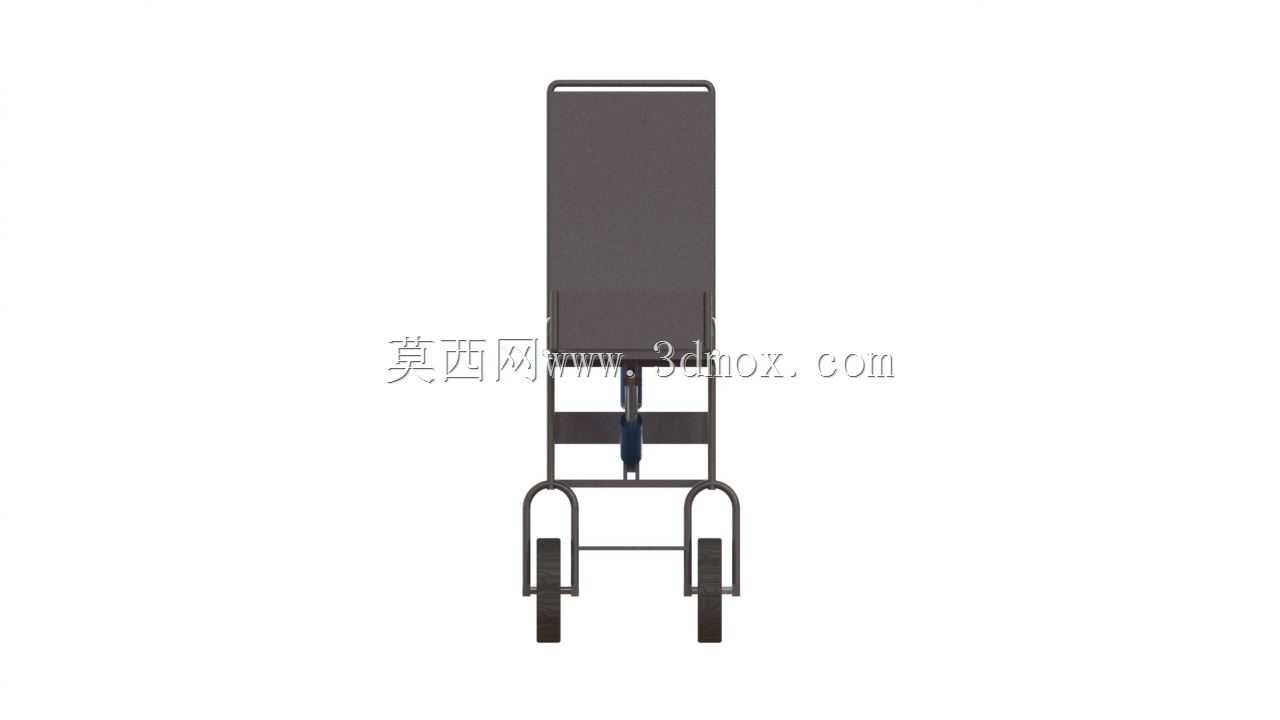

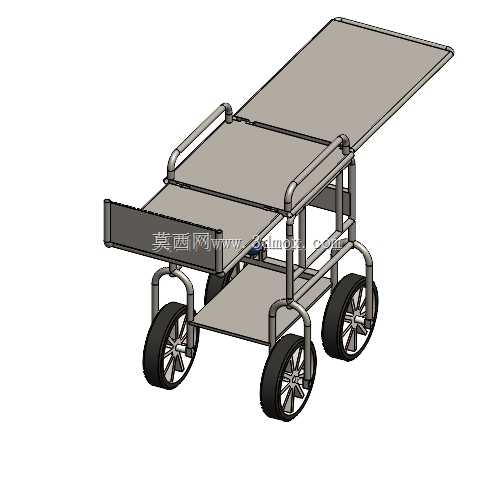

　　行走轮组采用前小轮导向、后大轮承重的常规轮椅轮系布局，大轮选用带手推圈的实心橡胶轮，既可以由照护人员推行，也可由具备行动能力的使用者自行操控移动，前轮为万向脚轮，转向阻尼经过调校，在平整路面推行时不会出现方向跑偏，经过小尺寸门槛、路面接缝时也能顺利通过，不会出现卡滞。在安装边界与外形尺寸设计上，轮椅形态下的整体宽度控制在650mm以内，可顺利通过常规住宅门洞、医院病房门、电梯轿厢等狭窄通行空间，座面高度设置为450mm，与常规病床、检查床的高度差控制在50mm以内，当需要将病患转移至病床时，可将装置靠近床面后锁定轮组刹车，直接平移病患即可，无需大高度差的抬移动作；切换为担架形态后，整体支撑面长度达到1900mm，可适配绝大多数身高的成年使用者，支撑面两侧预留有绑带安装孔位，可根据使用需求加装固定绑带，避免转运过程中病患滑落。

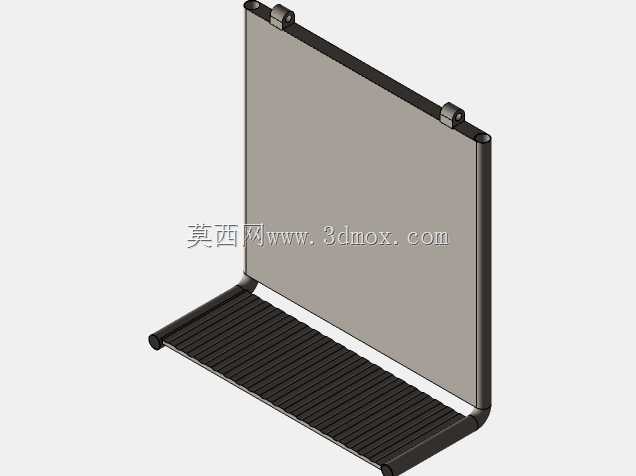

　　结构细节上，扶手位置设计为可上翻结构，当需要完成病患侧方转移时，可将两侧扶手向上翻起，消除侧方的结构遮挡，方便病患从侧面平移至床面或检查台；脚踏部分采用可折叠结构，轮椅形态下翻下作为腿部支撑，担架形态下可向上翻折收起，不会对担架端部的平整性造成影响。整套液压驱动管路全部隐藏在框架钢管内部，避免外露管路在转运过程中被磕碰损坏，液压操作手柄设置在靠背侧方的易操作位置，照护人员站在装置侧方即可单手完成角度调节操作，无需弯腰或绕到装置后方操作，降低长时间转运操作的疲劳度。

　　在结构强度校核阶段，针对框架的关键受力节点，包括铰接轴安装位、轮组支撑腿、座面支撑横梁都做了有限元受力分析，在额定负载下的最大变形量控制在1mm以内，不会出现结构失稳的问题；所有框架的棱角位置都做了圆弧倒钝处理，避免转运过程中剐蹭病患或照护人员，表面采用喷塑处理，耐消毒水腐蚀，可满足医疗机构日常反复消毒的使用需求。不同于市面上需要额外拆装配件才能完成形态转换的两用转运装置，这套结构的形态转换全程无需拆卸任何零部件，仅通过液压调节与锁扣定位即可完成，整个转换过程可在10秒内完成，应对急诊转运等紧急场景时，可快速切换形态适配不同的通行环境，比如在狭窄走廊使用轮椅形态移动，进入电梯或需要平躺转运时快速切换为担架形态，大幅提升转运效率。轮组的刹车机构采用脚踏式双轮锁定结构，踩下刹车踏板后可同时锁定两侧后轮的转动，避免装置在停靠时出现滑移，停靠在病床旁、坡道位置时都能保持稳定，不会出现溜车风险。
