美敦力670G胰岛素泵适配滑套改良结构

日常随身佩戴的胰岛素输注设备，其配套固定夹的滑套结构长期处于反复开合、频繁受力的使用状态，原装配套的滑套采用销钉加弹簧的组合结构，在日常佩戴的颠簸、衣物剐蹭、反复拆装调整的工况下，销钉容易脱出、弹簧易出现疲劳失效，滑套断裂脱落的情况在长期使用的用户群体中并不少见，一旦滑套失效，胰岛素泵无法可靠固定在衣物上，容易出现管路拉扯、设备摔落的风险，直接影响日常输注的稳定性。

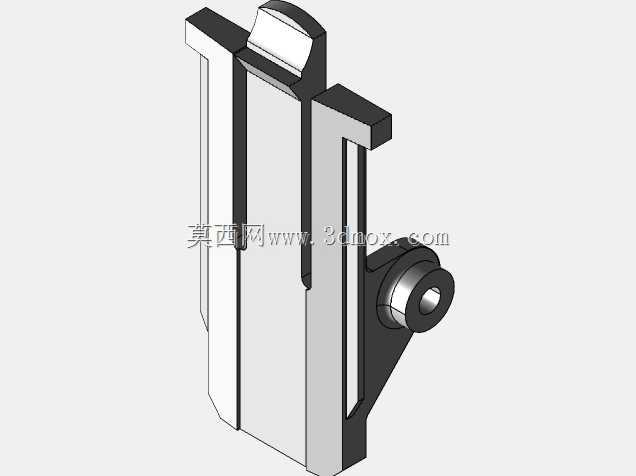

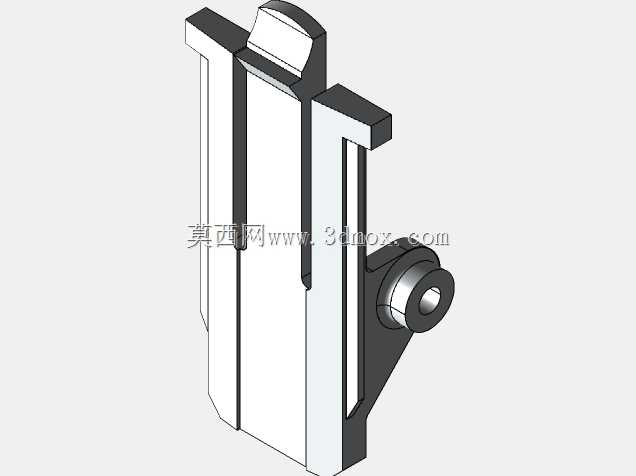

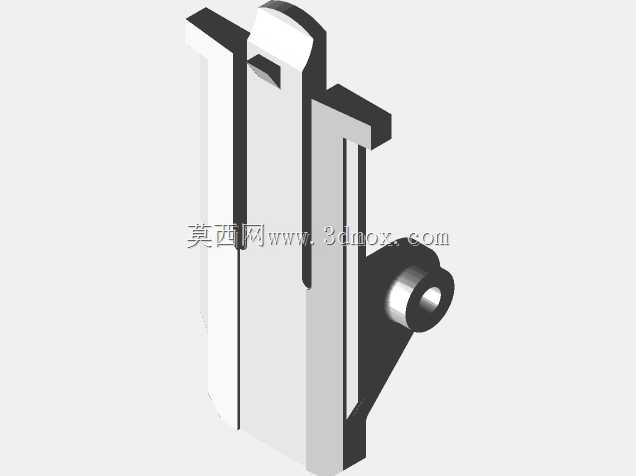

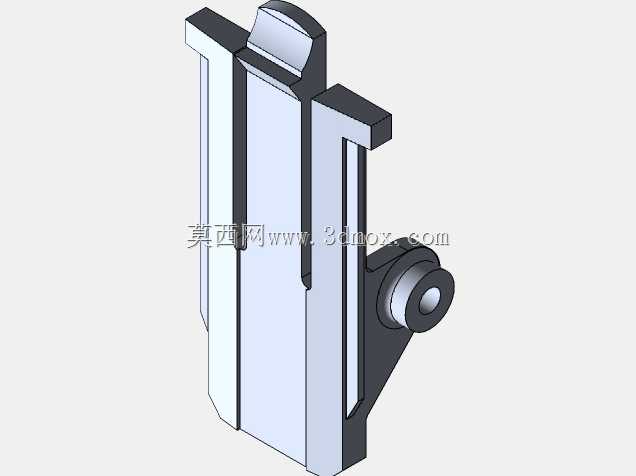

本次改良结构针对原装滑套的失效点做了针对性的结构重构，首先取消了原有分体式的销钉与弹簧零件，将滑动配合结构整合为一体化的滑动部件，整体采用适合3D打印的等壁厚结构设计，避免了小尺寸弹簧、细销钉这类易损小零件的装配需求，从根源上消除了小零件脱落、弹簧疲劳的失效诱因。滑动配合面采用小间隙公差设计，单边配合间隙控制在0.15mm，既保证滑动过程的顺畅无卡滞，又不会出现旷量过大导致的夹装松动，滑动行程完全匹配原装泵夹的开合需求，夹装厚度覆盖日常常见的衣物面料厚度，从薄款衬衫到厚款牛仔面料都能实现可靠夹持，不会出现夹装过松滑脱、过紧无法推入的问题。

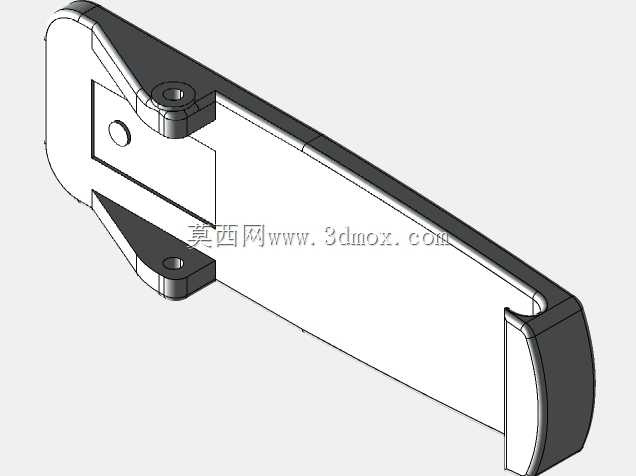

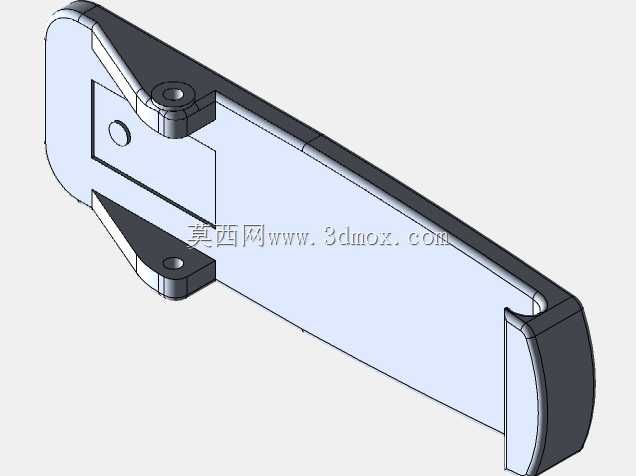

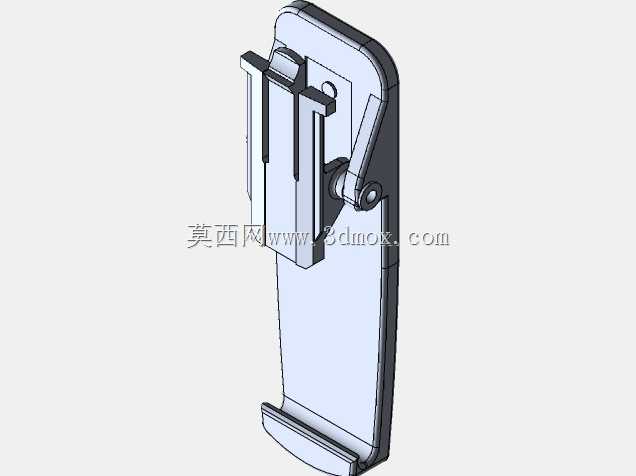

安装边界上，改良部件完全适配原有泵夹的安装接口，不需要对原装胰岛素泵夹做破坏性改造，仅需要拆除原有失效滑套上的销钉与弹簧，将3D打印的一体化滑动部件对准原有滑槽推入即可完成替换，安装过程不需要额外的专用工具，普通用户徒手即可完成更换操作。配套附带的备用滑套部件采用相同的结构尺寸，可作为长期使用的备件储备，当主滑套出现磨损后可直接替换，不需要整体更换整个泵夹，大幅降低了配件更换成本。

从实际使用场景来看，该改良部件主要面向长期随身佩戴胰岛素泵的用户，日常活动中泵夹需要承受不同方向的拉扯力，一体化的滑动结构在受力时应力分布更均匀，不会出现原有销钉结构的应力集中点，抗弯折、抗疲劳性能相比原装分体结构有明显提升。滑动部件的外侧做了圆角过渡处理，不会剐蹭衣物面料，边缘无尖锐棱角，日常贴身佩戴不会产生异物感。滑槽内部做了微小的导向倾角，推入过程中可自动导正，不会出现偏斜卡滞的情况，夹装到位后有轻微的阻尼感反馈，用户可明确感知到夹装已经到位，避免未夹牢导致的设备脱落。

结构设计上充分考虑了3D打印的工艺特性，所有面均采用无支撑的打印角度设计，打印时不需要添加支撑结构，既减少了打印后处理的工作量，也避免了支撑去除后留下的表面凸起影响滑动配合的顺畅度。壁厚均匀控制在1.8mm，既保证了足够的结构强度，日常使用中坐压、轻微磕碰都不会出现断裂，也不会因为壁厚过大导致打印件过重，增加随身佩戴的负担。整体结构没有细小的薄弱结构，所有转角处都做了R0.5的圆角过渡，避免应力集中导致的断裂问题，长期反复开合使用的寿命相比原装塑料滑套有明显提升。

在实际佩戴测试中，替换该改良滑套后的泵夹，连续开合超过千次后滑动阻尼依然保持稳定，没有出现松动、卡滞或者开裂的情况，夹装不同厚度面料时的夹持力保持一致，不会因为面料厚度变化出现夹不紧或者夹装过死难以取下的问题。滑动部件与原有泵夹的滑槽配合紧密，不会出现左右晃动的旷量，日常走路、弯腰等常规动作下，泵体固定稳固，没有出现滑移、松动的情况，完全可以替代原装易损的滑套结构，解决原装配件易损坏、更换成本高的实际问题。
