塑料瓶成型用分体式吹瓶模具结构

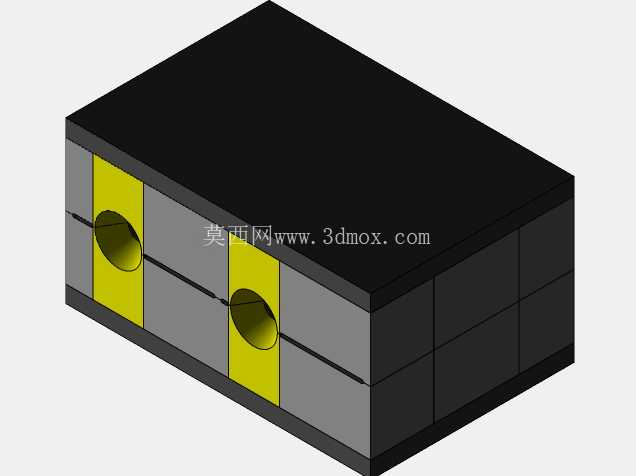

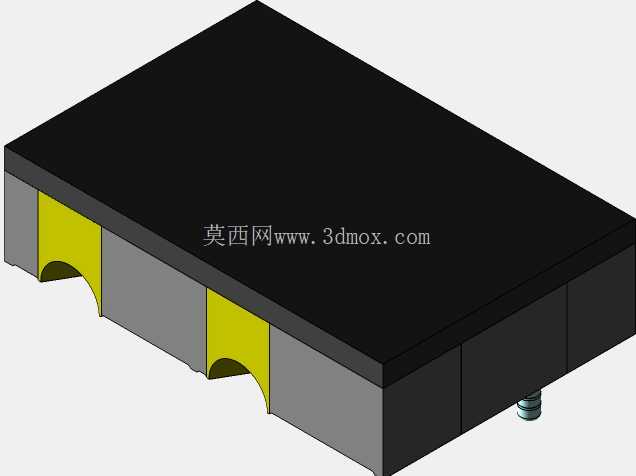

　　这套吹瓶模具主要应用于食品包装、日化用品包装领域的PET、PP等材质塑料瓶批量生产环节，是吹塑成型工序里直接决定瓶体外形精度、合缝质量的核心工装部件，适配卧式注吹一体机、全自动吹瓶生产线的安装工位，可完成从瓶坯加热后到最终瓶体吹胀成型的全工序合模、保压、冷却动作。从结构设计来看，模具采用哈夫式分体对合结构，两个半模分别对应瓶身的对称分型面，分型面沿瓶体轴向贯穿整个型腔区域，合模后通过周边的定位销孔完成精准对位，避免合模错位导致的瓶体飞边、壁厚不均问题。

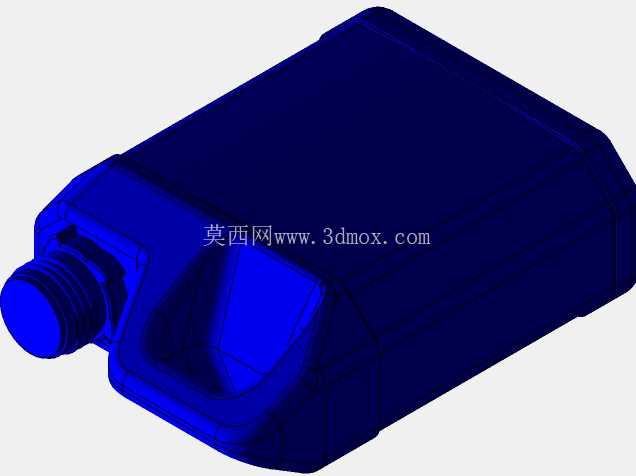

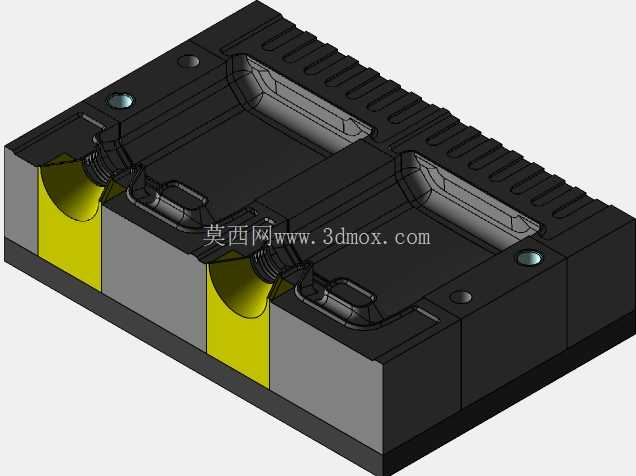

　　型腔部分完全贴合目标塑料瓶的外轮廓曲面，针对瓶身的加强筋、底部凹陷、瓶口螺纹衔接区域做了单独的曲面光顺处理，吹胀过程中高压空气通入瓶坯后，可让熔融态的塑料完全贴合型腔内壁，保证成型后瓶体的外形尺寸公差控制在±0.1mm范围内，满足后续自动化灌装线的瓶体适配要求。模具本体的安装边界完全匹配常规吹瓶设备的模架安装槽，侧边的锁紧槽可与设备的合模锁紧机构直接对接，无需额外加工转接板，模具背面预留了冷却水道的接口位置，可接入循环冷却水对型腔进行持续降温，缩短成型后的冷却定型周期，提升单工位的生产节拍。

　　设计过程中重点考虑了吹胀过程的受力分布，在型腔周边的模具本体上做了加厚处理，同时在外表面加工了等距分布的散热槽，既可以提升模具整体的结构刚性，避免长期高压吹胀导致的型腔变形，也能增大模具与空气的接触面积，辅助冷却系统提升散热效率。两个半模的瓶口位置做了精准的镶件适配结构，可根据不同规格的瓶口螺纹快速更换对应镶件，无需更换整套模具，降低多规格瓶型生产的工装投入成本。模具的合模导向部位做了倒角导入设计，合模过程中可自动修正微小的位置偏差，减少合模冲击对型腔边缘的磕碰损伤，延长模具的整体使用寿命。

　　在实际生产场景中，这套模具可适配500ml到2L容量的常规塑料瓶生产，更换对应型腔镶件即可快速切换生产瓶型，成型后的瓶体合缝处飞边厚度小于0.05mm，无需后续大量的人工修边工序，可直接进入灌装、贴标的后续生产环节。模具的排气槽开设在分型面的边缘位置，吹胀过程中型腔内的空气可顺着排气槽快速排出，避免瓶体表面出现困气导致的凹痕、气泡等外观缺陷，保证成品瓶的外观质量满足食品、日化产品的包装外观要求。针对吹瓶过程中瓶口部位的冷却需求，瓶口镶件内部单独设计了独立冷却回路，可保证瓶口部位快速冷却定型，避免瓶口变形导致的后续封盖密封不良问题。模具整体的材质选用预硬模具钢，型腔表面做了抛光硬化处理，表面粗糙度达到Ra0.8以下，既可以减少吹胀过程中塑料与型腔壁的粘附，也能提升型腔表面的耐磨性能，长期生产后不会出现明显的磨损划痕，保证瓶体外观的一致性。
