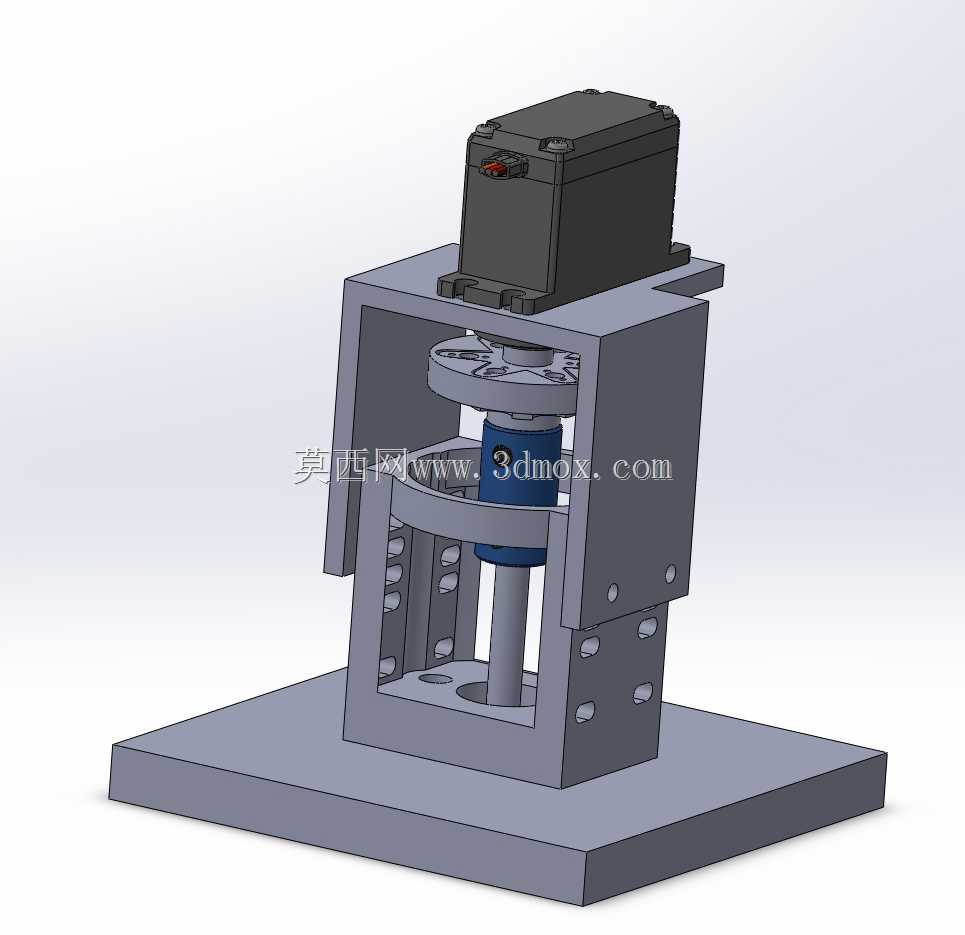

伺服电机轴垂直连接集成安装结构

在小型自动化执行机构、桌面级实验装置、3D打印定制传动单元的开发场景中，经常会遇到伺服电机输出轴与从动工作轴需要垂直布置、且安装空间紧凑的需求，常规的联轴器直连无法适配垂直转向的传动要求，而采用成品直角转向器又会占用过多安装空间，提升整体机构的重量与成本，这套集成安装结构正是针对这类场景开发的紧凑型传动连接方案。

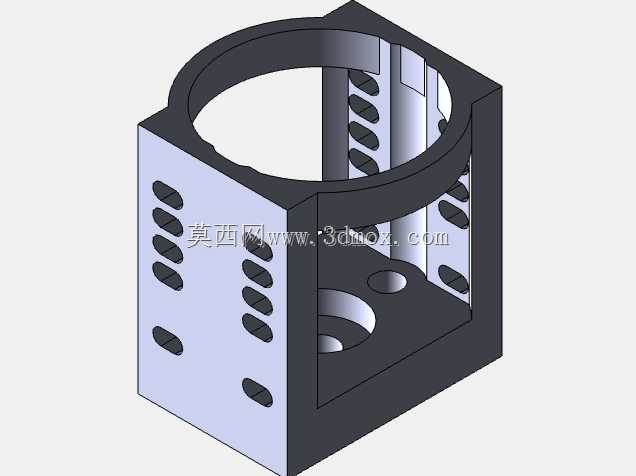

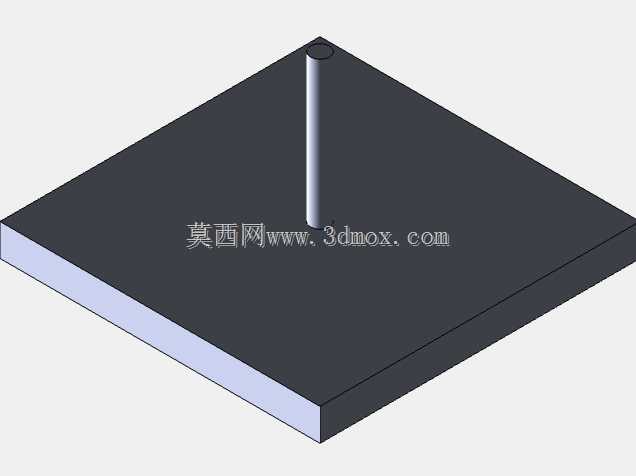

从实际功能来看，这套结构核心解决的是伺服电机与垂直布置从动轴的动力衔接问题，同时兼顾安装调试的便利性。结构底部为整块平板式安装基座，基座上预留了阵列排布的安装孔位，既可以通过螺栓将整套机构固定在设备台面、型材框架或者实验平台上，也能根据实际安装需求调整固定位置，适配不同的安装边界。基座上方设置框架式支撑结构，两侧的立板上加工有多组等距分布的调节孔位，用于安装中间的传动承载组件，孔位的排布设计可以支持中间传动段的上下位置微调，在装配时能够根据从动轴的实际伸出长度调整啮合或者连接间隙，避免出现传动卡滞、间隙过大的问题。

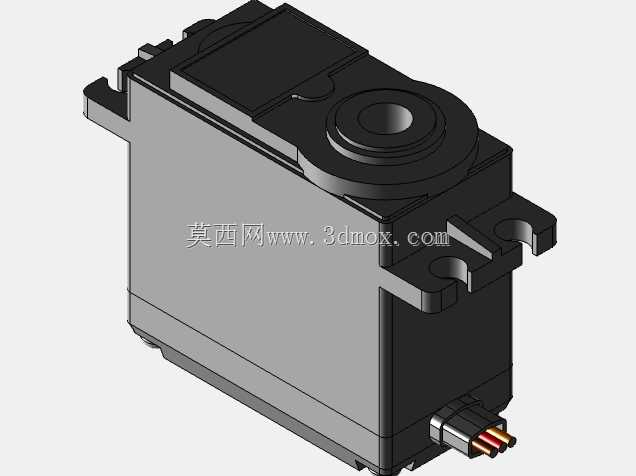

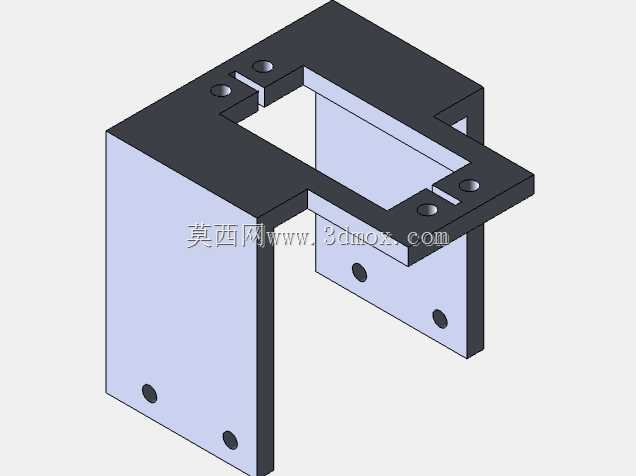

顶部的伺服电机安装座采用可垂直移动的设计思路，安装座的平面上加工有对应伺服电机安装孔位的定位孔，能够直接匹配标准尺寸伺服电机的安装尺寸，不需要额外制作转接板。安装座与两侧立板之间通过紧固件连接，松开紧固件即可沿立板的导向方向上下调整电机的安装高度，在装配阶段可以精准调整电机输出轴与中间传动组件的配合位置，保证电机轴与传动件的同轴度，减少传动过程中的径向跳动，降低运转时的噪音与磨损。

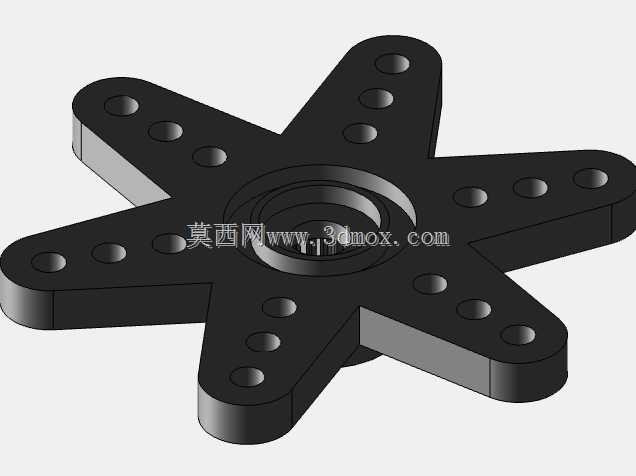

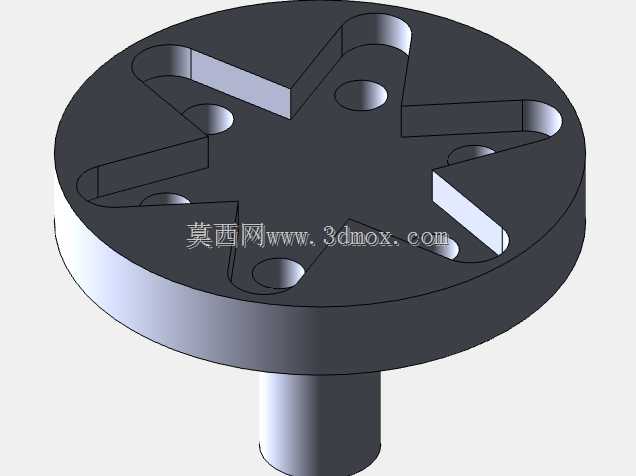

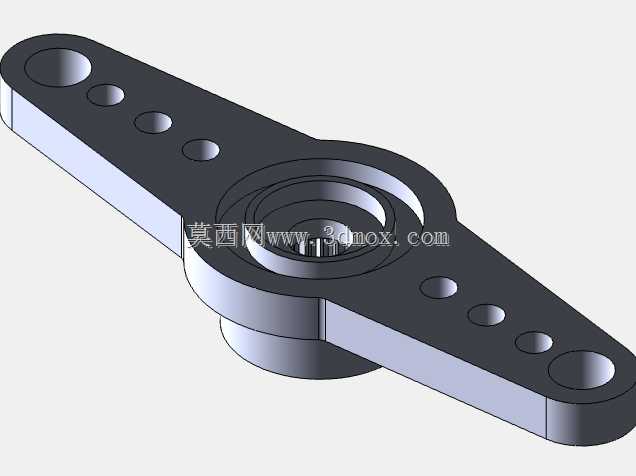

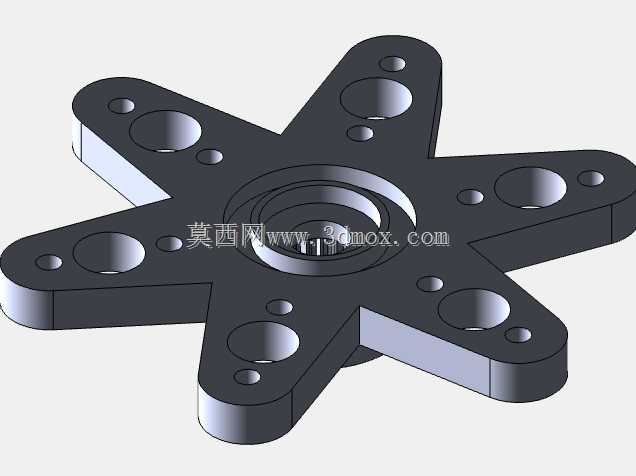

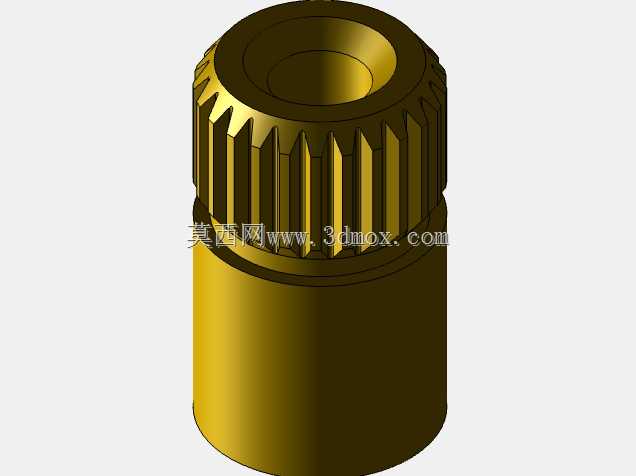

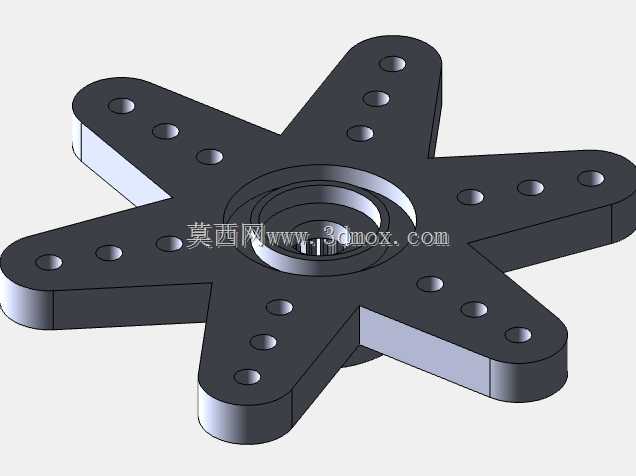

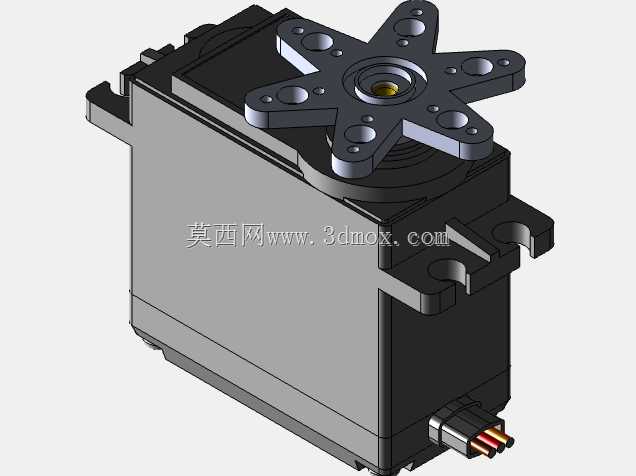

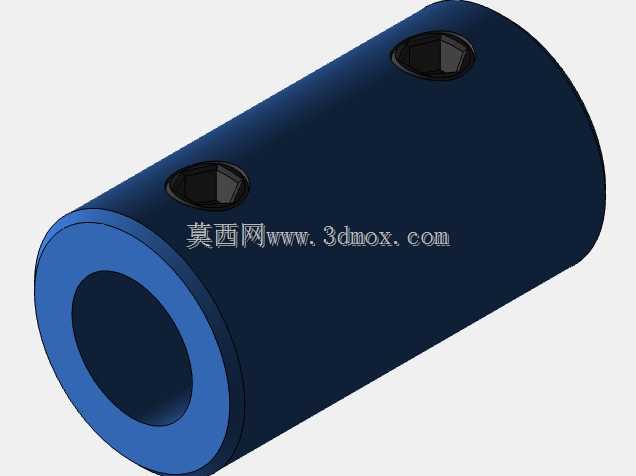

中间传动段设置有带定位孔的转盘类连接件与轴套结构，孔位适配M3规格的螺钉螺母，能够方便地固定传动轮、拨盘或者其他执行元件，用户可以根据自身的传动需求更换不同的传动零件，不需要重新加工整套支撑结构。轴套部分采用嵌套式设计，既可以对从动轴起到径向支撑作用，避免长轴运转时出现挠曲变形，也能保证从动轴与电机输出轴的垂直对位精度，减少装配时的找正工作量。

在设计逻辑上，这套结构优先考虑了3D打印加工的工艺可行性，所有零件的壁厚、孔位尺寸、加强筋布局都适配FDM3D打印的成型要求，不需要额外添加支撑结构就能完成打印，降低单件定制的加工成本。同时整体结构采用模块化拆分设计，基座、侧立板、电机安装座、传动支撑座、轴套都为独立零件，通过标准紧固件完成装配，某个零件出现磨损或者需要调整尺寸时，可以单独更换对应零件，不需要报废整套结构。

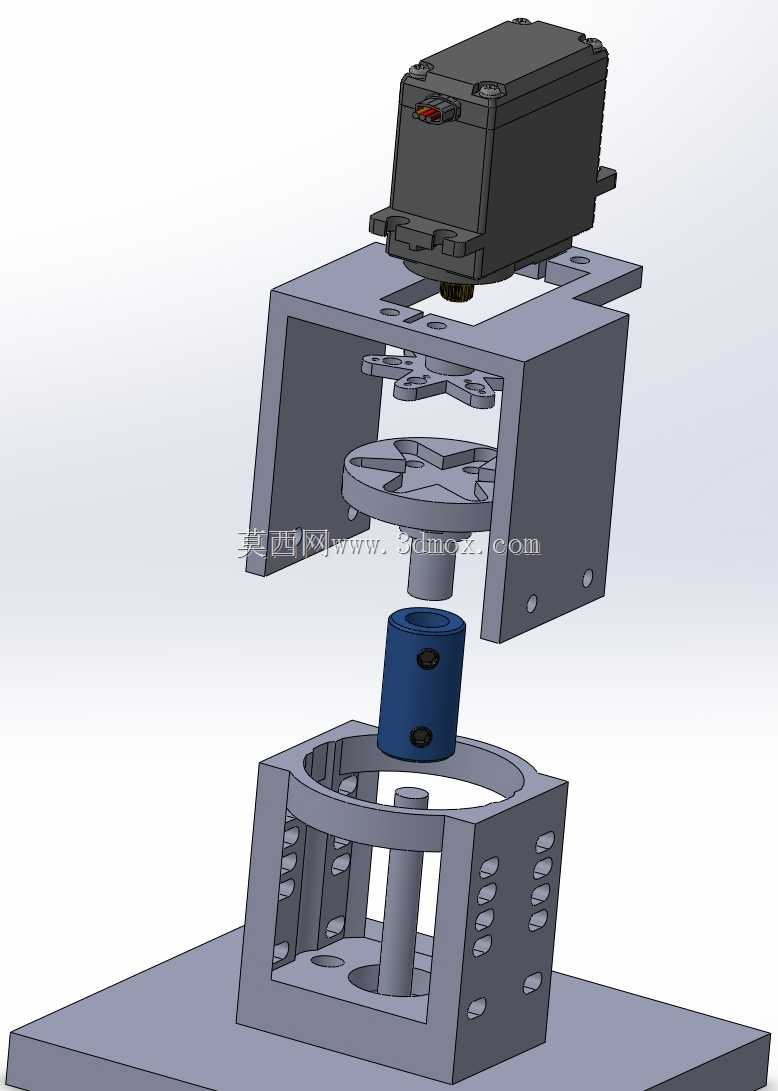

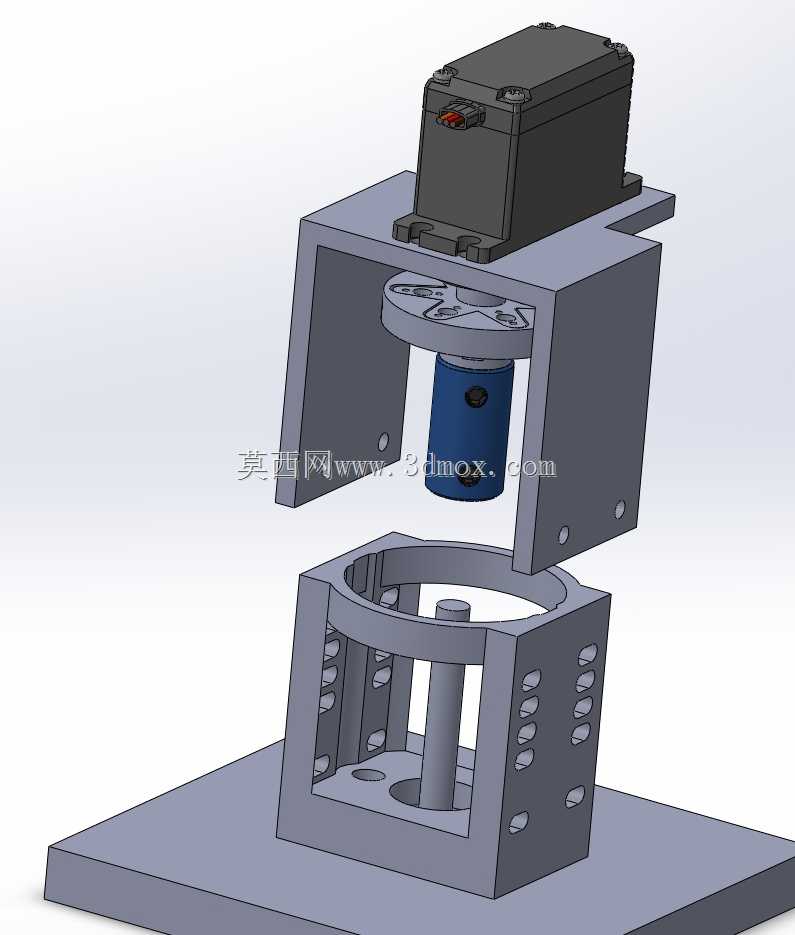

从安装边界来看，整套结构的横向占用尺寸控制在小型伺服电机安装尺寸的1.5倍范围内，纵向高度可以根据实际使用的轴长通过调整侧立板的高度进行适配，不需要大幅改动核心连接结构。安装时只需要先将基座固定在预设位置，再依次装配侧立板、中间传动组件、从动轴，最后将伺服电机固定在顶部安装座上，通过调整安装座的高度完成轴系对位，整个装配过程不需要复杂的专用工装，普通的内六角扳手即可完成全部操作。

实际应用中，这套结构可以直接用于小型物料分拣机构的拨盘驱动、桌面级机械手的旋转轴驱动、实验测试设备的工位切换驱动等场景，对于需要快速搭建原型机的开发者来说，不需要从零开始设计电机安装支架与轴系支撑结构，只需要根据自身的轴径、电机尺寸对对应孔位做简单调整即可投入使用，能够大幅缩短原型开发的周期。结构上预留的多组调节孔位也为后续的功能扩展留下了空间，比如可以在侧立板上加装限位开关、位置传感器等元件，不需要额外打孔或者加装转接件。

考虑到长期运转的可靠性，结构中与轴接触的轴套部分可以根据负载情况更换为铜套或者滚珠轴承，原有的塑料支撑结构只需要对应调整轴套安装孔的尺寸即可兼容，不需要改动其他零件的尺寸。顶部电机安装座的接触面设计有防滑纹路，在紧固螺栓后可以避免电机运转时出现移位，保证传动精度的稳定性。整套结构没有复杂的曲面或者特殊加工特征，不管是采用3D打印制作原型，还是后续小批量采用铝板铣削加工，都能以较低的成本实现，适配从原型验证到小批量设备配套的不同需求。
