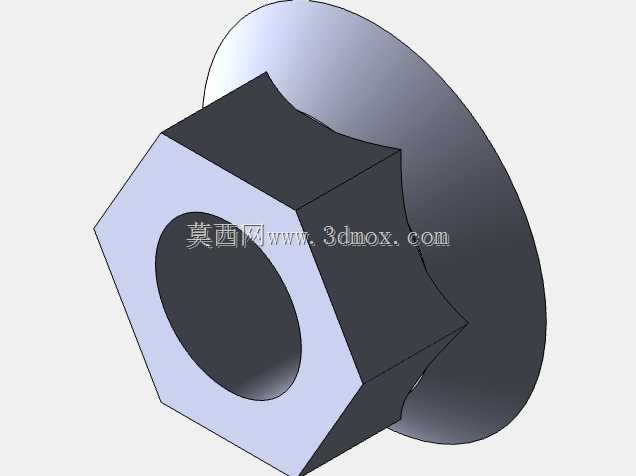

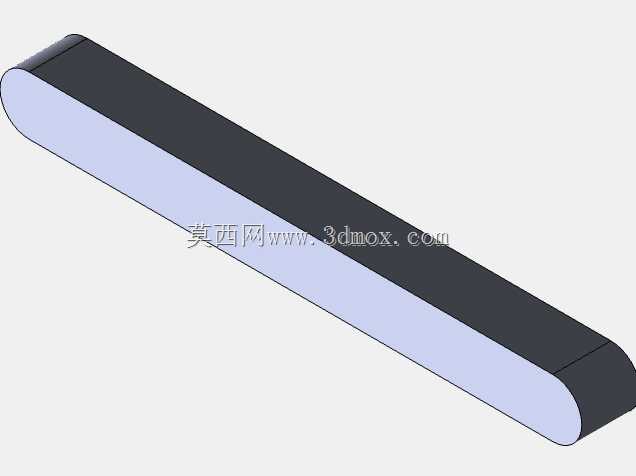

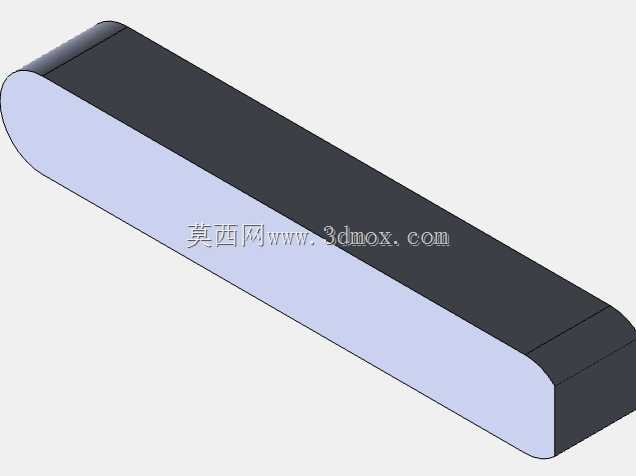

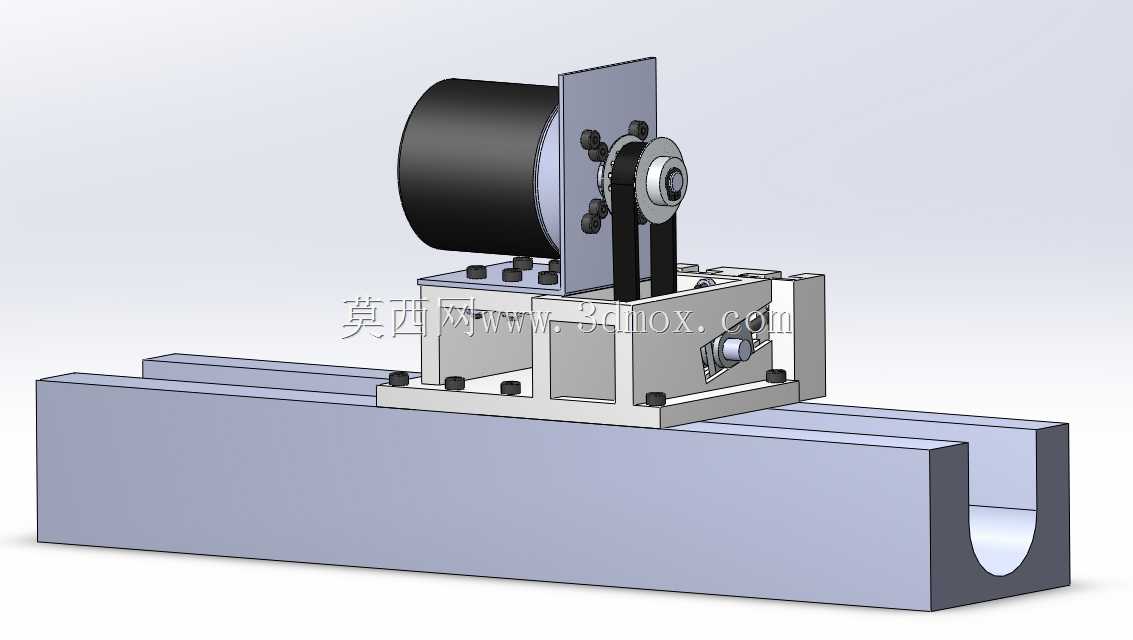

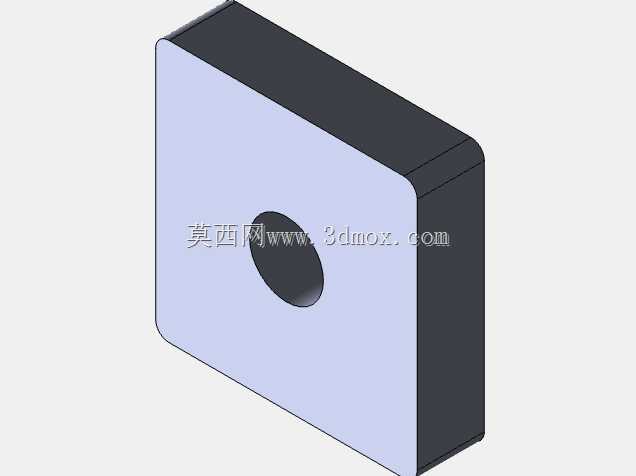

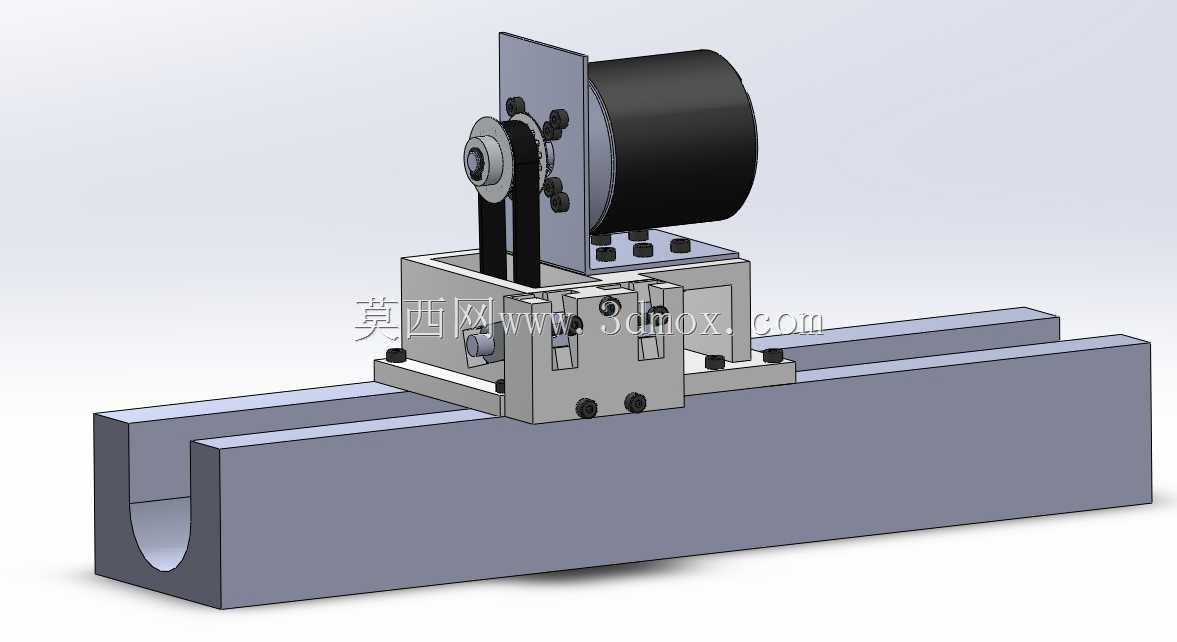

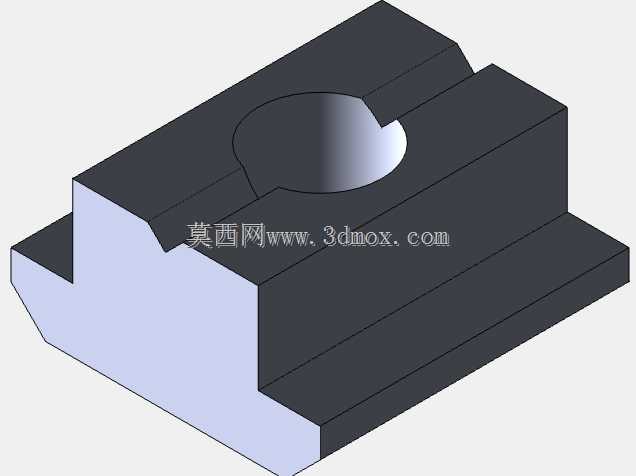

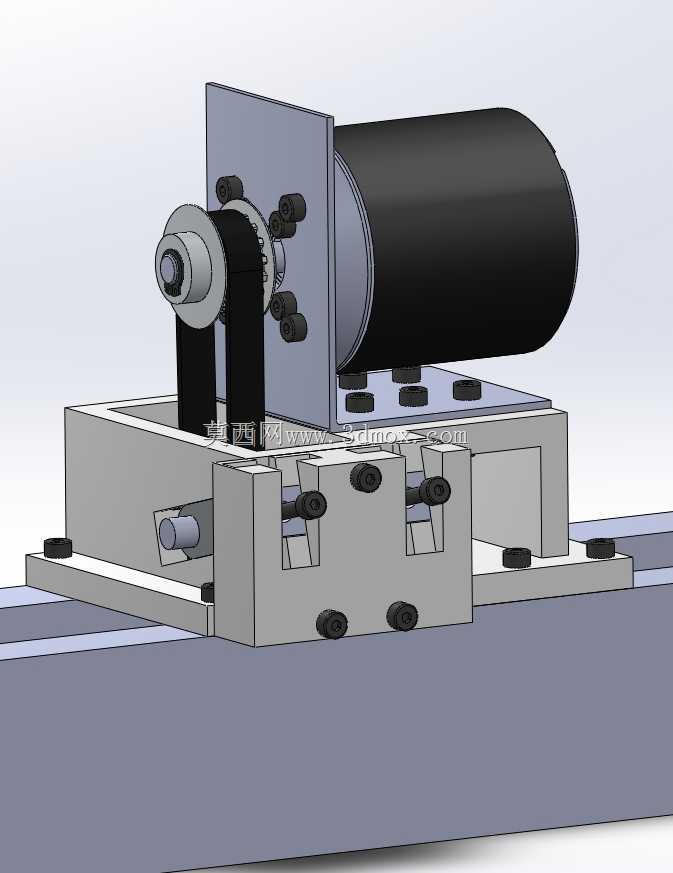

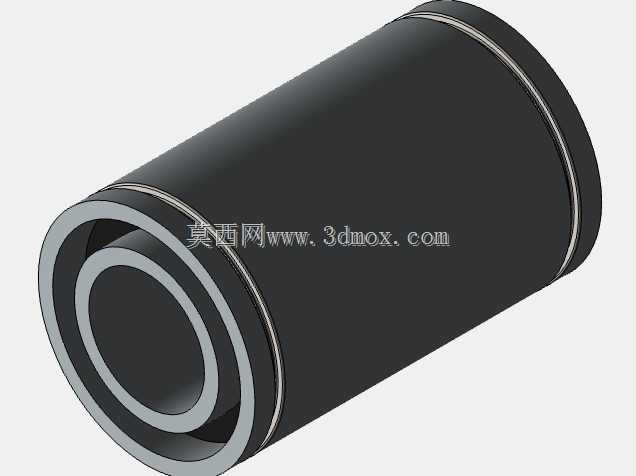

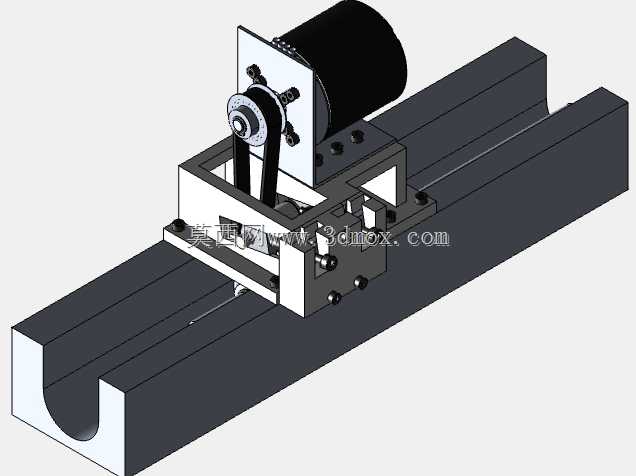

这套带张紧机制的同步带轮传动结构,在中小功率动力传输场景中有着极高的适配性,常见于桌面级自动化输送线、小型非标设备主轴传动、 hobby 级动力改装单元这类对传动精度、张紧维护便捷性有要求的场合。不同于普通固定中心距的带传动结构,这套设计专门针对长期运行后同步带蠕变伸长、中心距安装误差无法微调的痛点做了结构优化,不需要额外拆解主从动轮的安装座,仅通过调整张紧轮的相对位置就能快速补偿带的伸长量,维持合适的带面张紧力,避免跳齿、打滑带来的传动比失准问题。

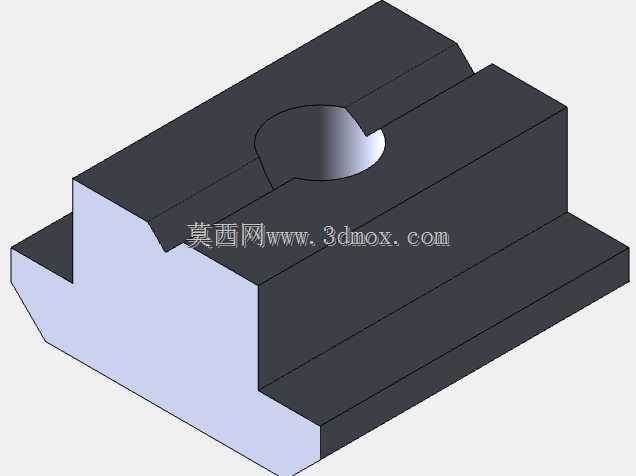

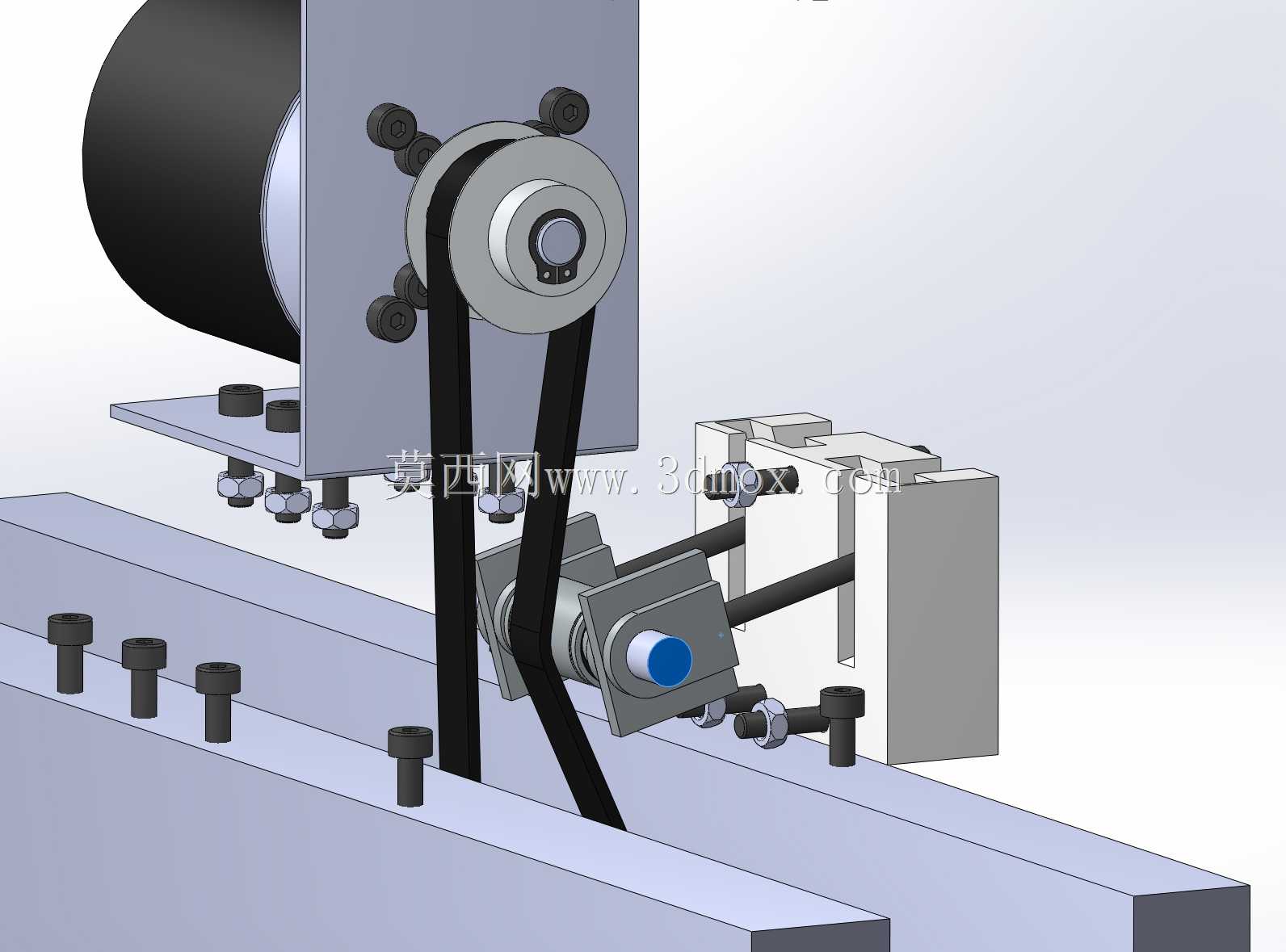

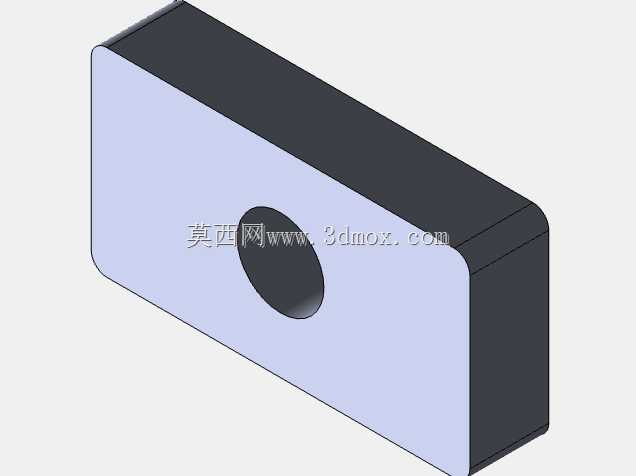

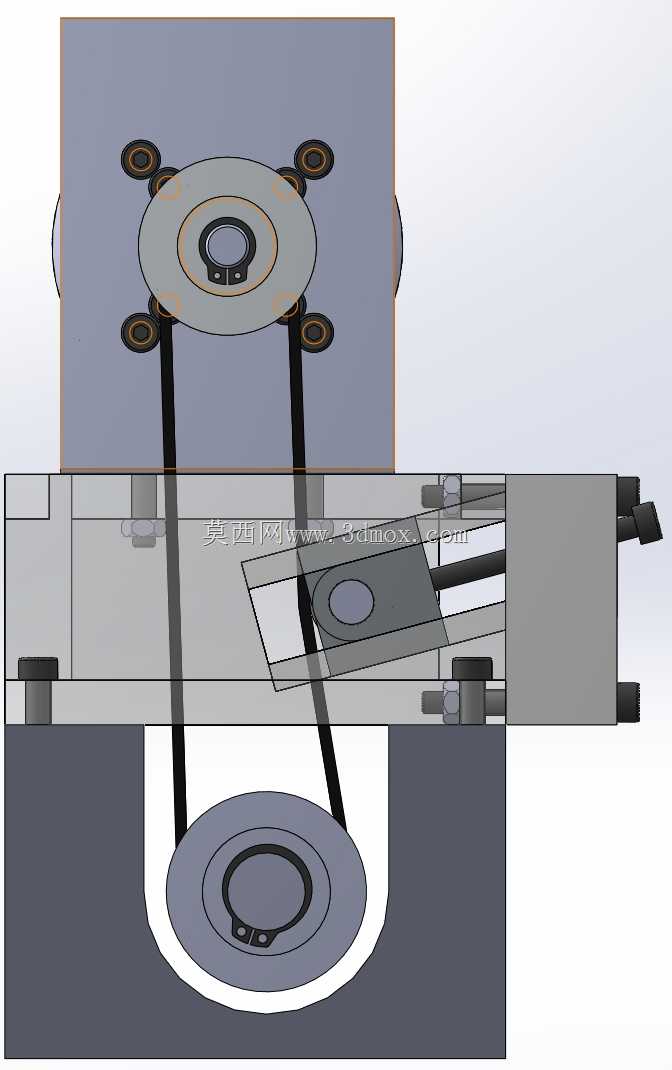

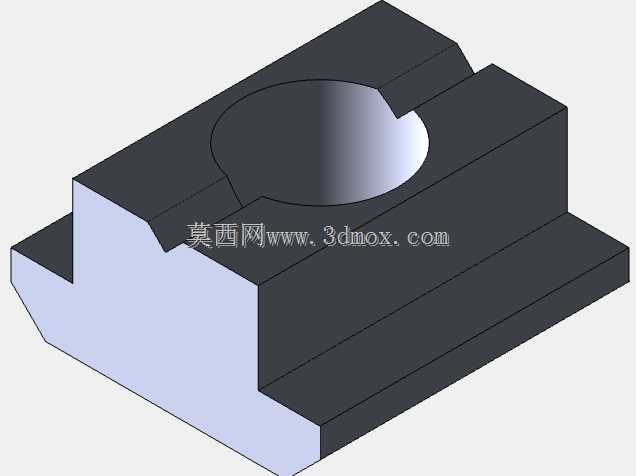

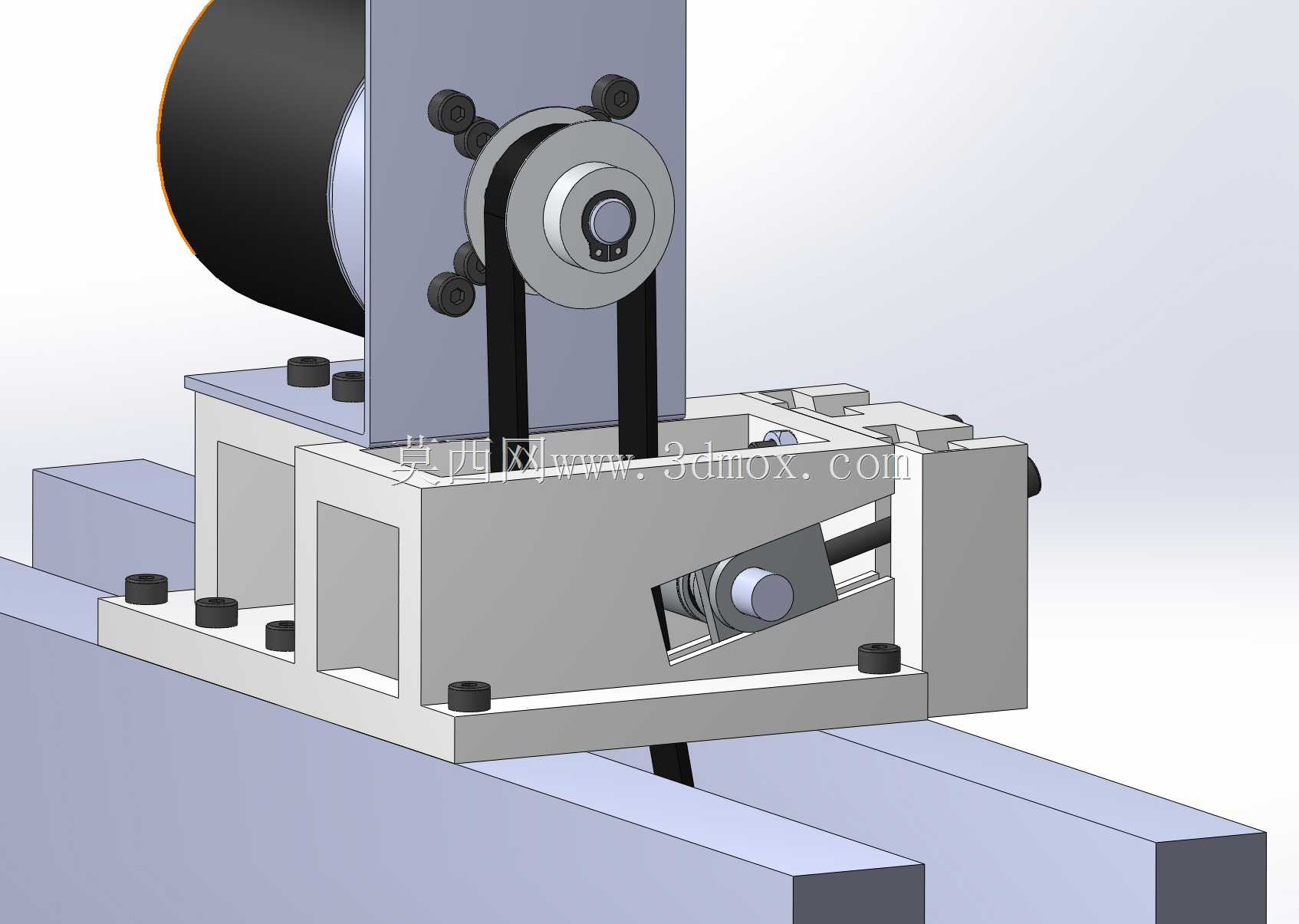

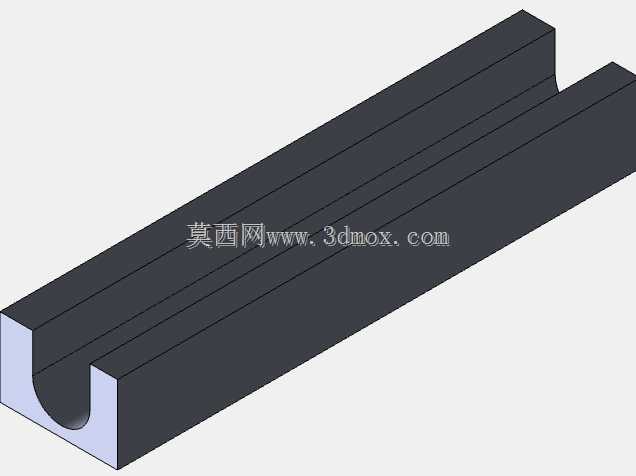

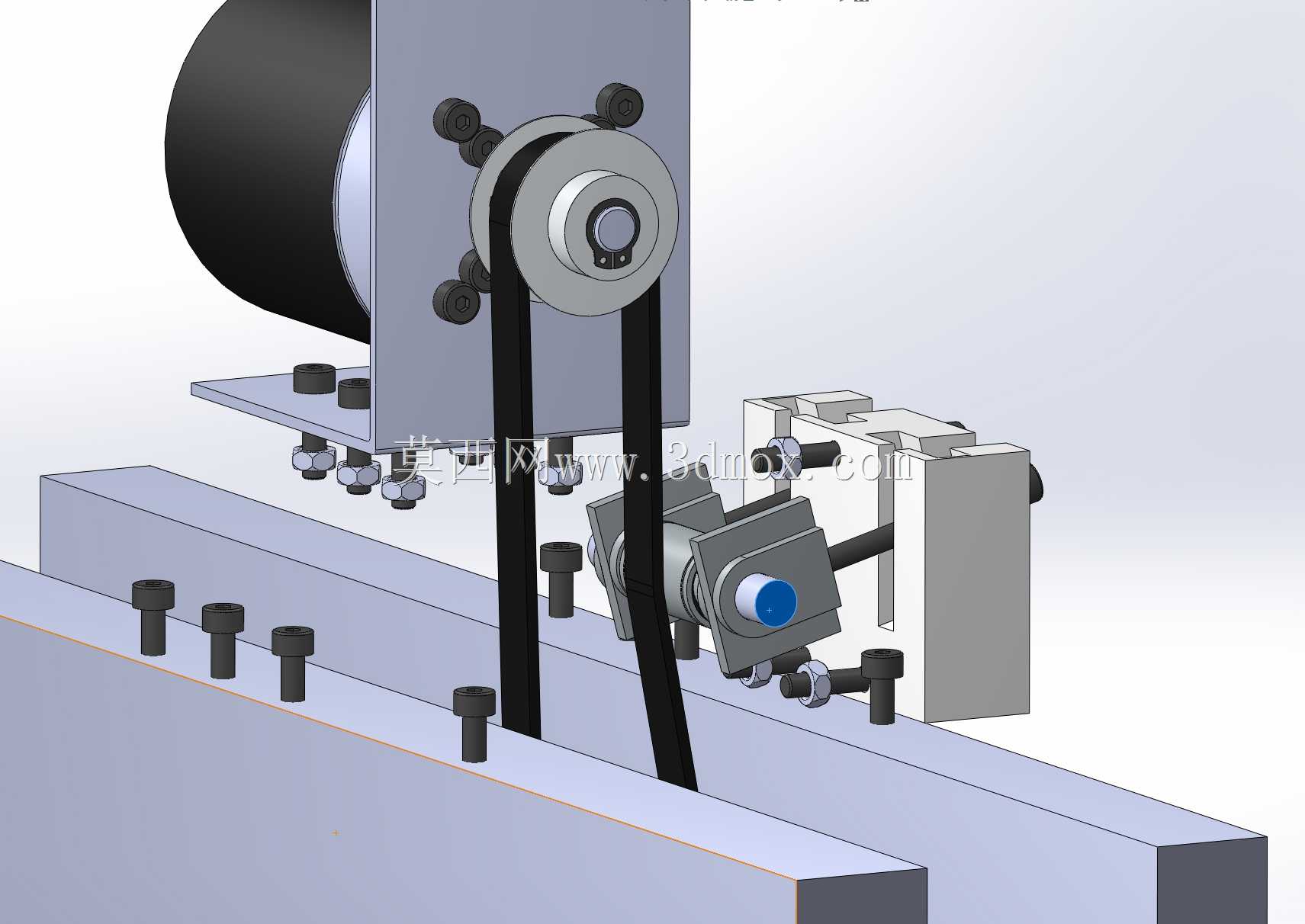

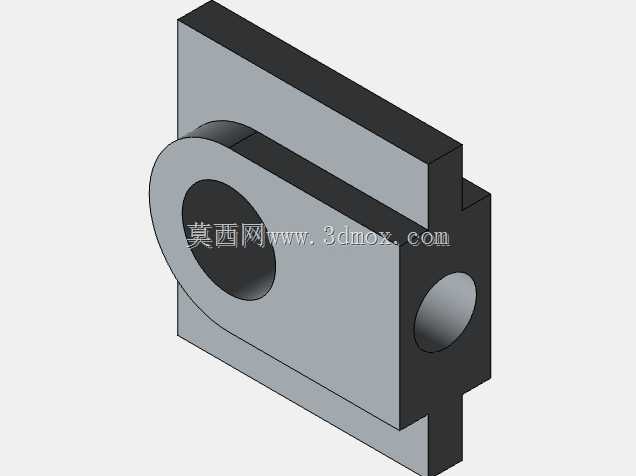

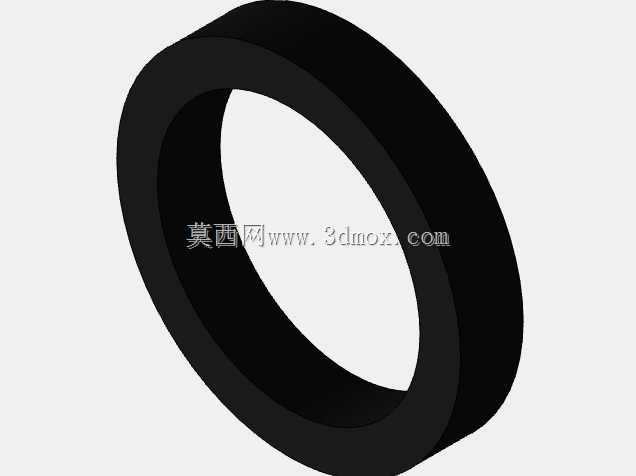

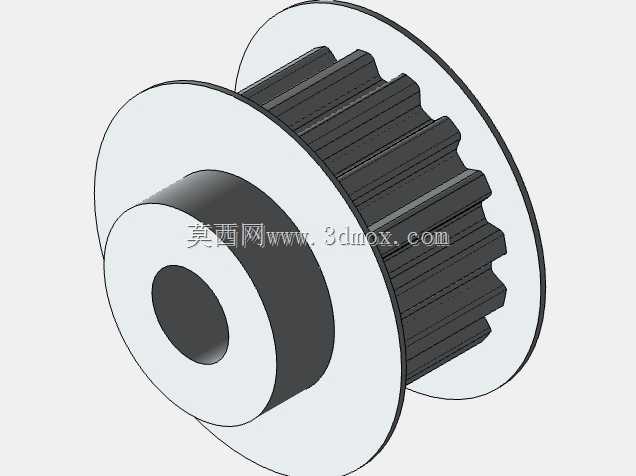

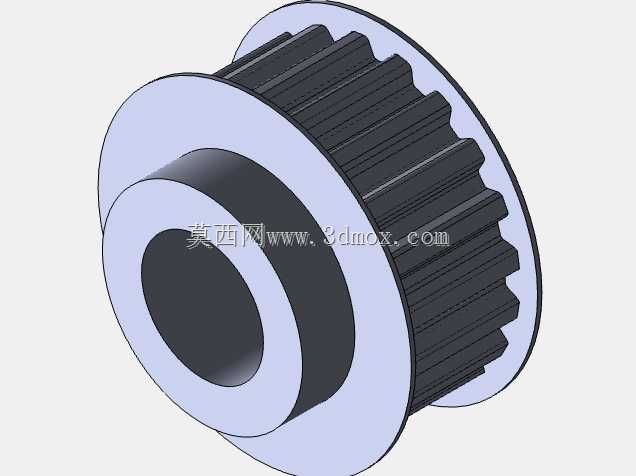

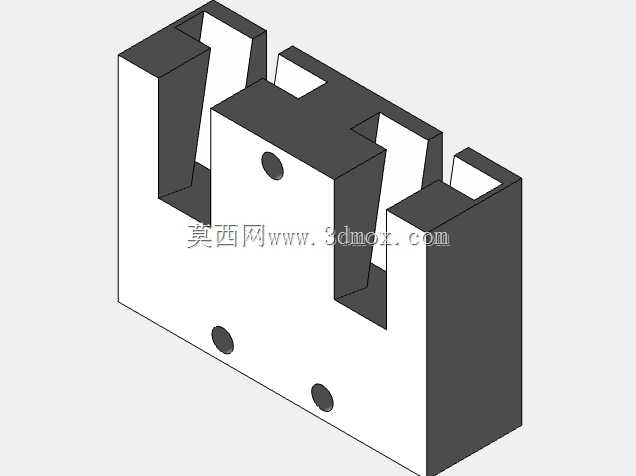

从结构功能上看,整套系统包含主动同步带轮、从动同步带轮、环形同步带、可调式张紧轮组件、安装基板几个核心部分。主从动轮均采用T5齿型同步带轮,这种齿型的节距为5mm,齿形啮合间隙小,传动噪声低,适合转速在每分钟几千转区间的中低速动力传输,相比平带传动不存在打滑丢转的问题,相比链传动不需要定期润滑,运行维护成本更低。张紧轮采用光面压轮设计,压合在同步带的松边外侧,不会破坏带齿的啮合面,调整支架采用长圆孔安装结构,松开固定螺栓后可以沿着调整槽滑动,改变张紧轮对带面的压下量,调整到位后锁紧螺栓即可完成张紧作业,整个调整过程不需要拆卸其他关联部件,现场运维效率很高。

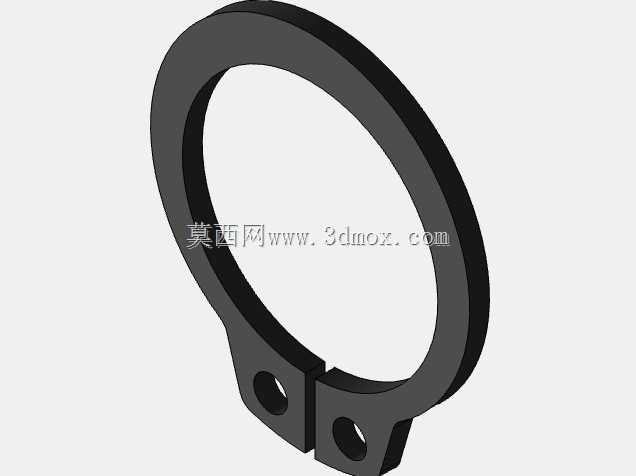

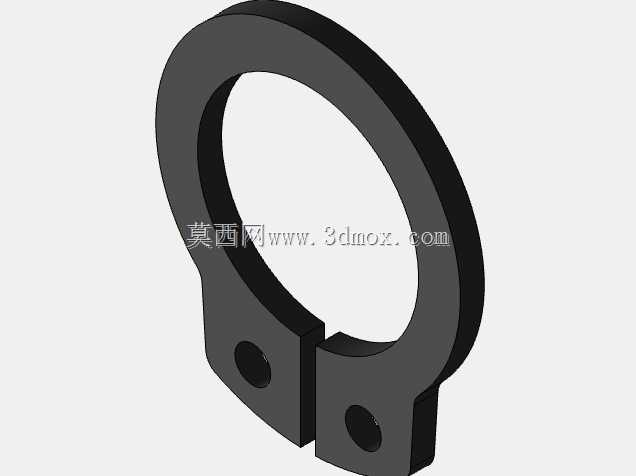

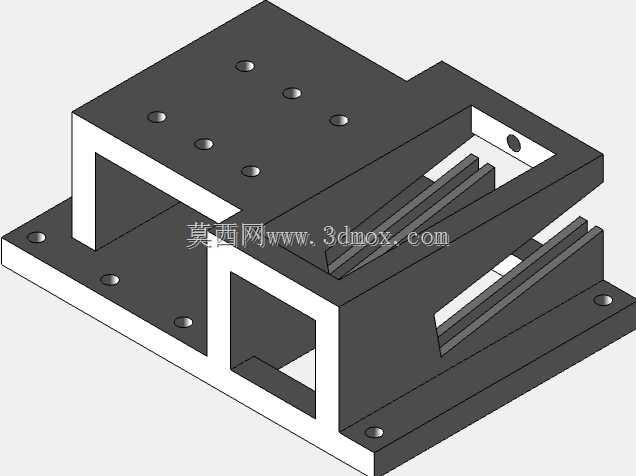

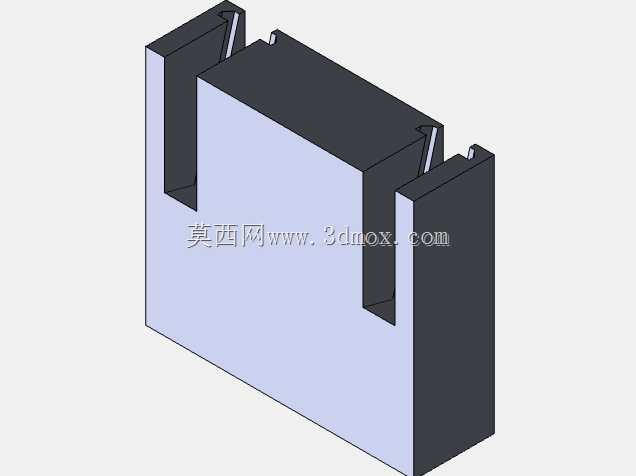

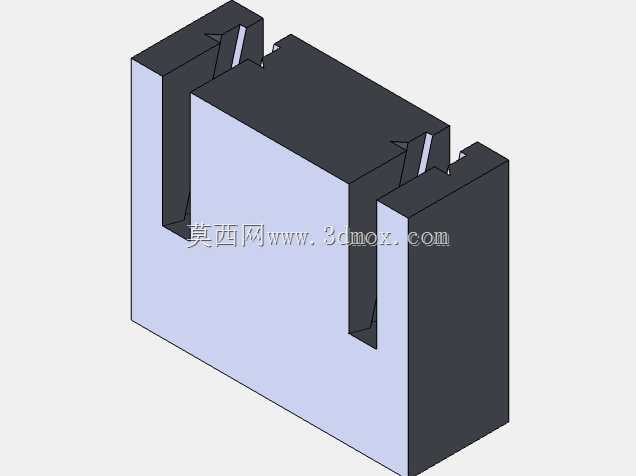

设计思路上,这套结构优先考虑了安装适配性与运行可靠性。安装基板采用平板式安装面,主从动轮的安装轴孔位置预留了标准轴承安装位,可直接适配常规深沟球轴承的装配公差,轴端采用卡簧限位结构,不需要额外设计复杂的轴端锁紧机构,加工与装配难度低。张紧轮的安装位置特意选在带段跨度较大的松边区域,既可以保证足够的张紧调节行程,也不会干涉带齿与带轮的正常啮合,同时张紧轮的压合方向垂直于带段的运行方向,压合力均匀分布在带的宽度方向上,不会造成带的单侧偏磨,能有效延长同步带的使用寿命。

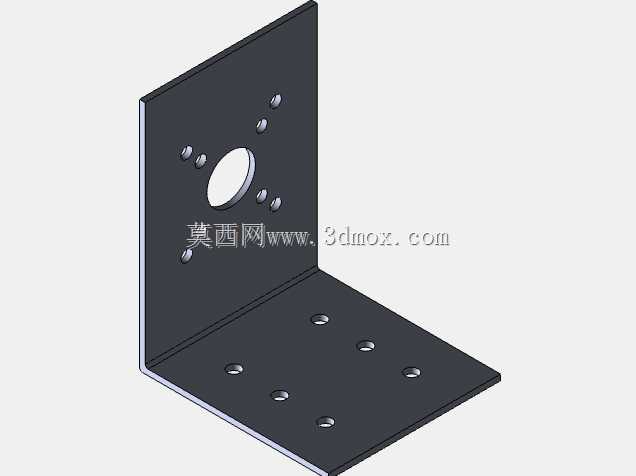

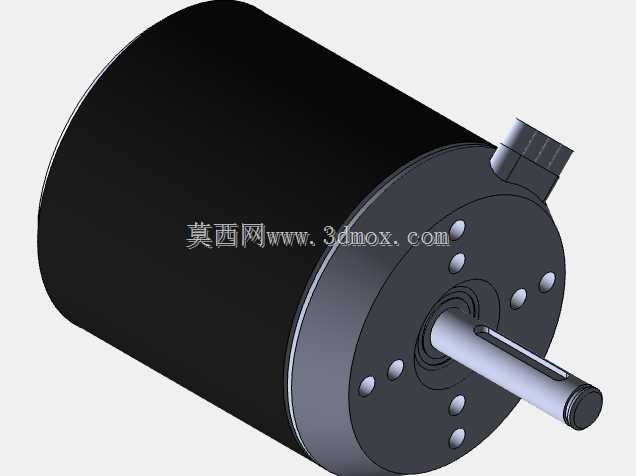

在安装边界与尺寸适配方面,这套结构的主从动轮中心距预留了足够的调整余量,适配长度330mm的T5环形同步带,主动轮可直接适配Flipsky 6374系列外转子无刷电机的输出轴安装尺寸,这类电机常被用在小型电动滑板、桌面级传动设备、小型动力模组中,安装时只需要将电机固定在主动轮对应的安装位,保证电机轴与带轮轴的同轴度,再通过张紧轮调整带的张紧力到合适区间——通常用手指按压带边,挠度在带段跨度的2%左右即可,过紧会加大轴承的径向载荷,加剧轴承磨损,过松则容易出现跳齿问题。
实际应用中,这类带张紧的同步带传动结构相比固定中心距结构,能降低对安装基座加工精度的要求,即使安装时主从动轮的中心距存在零点几毫米的加工误差,也可以通过张紧轮的调整来补偿,不需要二次返工修配安装位。同时在长期运行过程中,同步带因为反复弯折受力会出现一定的塑性伸长,这时候不需要更换新的同步带,只需要重新调整张紧轮的位置就能恢复正常的传动性能,能有效降低设备的运维成本。另外整套结构的外露部分没有尖锐的凸出结构,所有轮系的边缘都做了倒角处理,安装后如果需要加装安全防护罩,只需要在基板上预留防护罩安装孔即可,适配各类设备的安全防护要求。
在传动性能上,T5齿型的同步带传动效率可以达到98%以上,动力传输过程中的损失很小,张紧轮采用自带轴承的光轮结构,转动阻力小,不会额外增加动力损耗。带轮的齿面加工精度满足常规传动的公差要求,啮合过程中带齿可以顺畅进入和退出轮槽,不会出现卡滞、爬齿的问题。整个传动结构的厚度方向尺寸紧凑,安装后不会占用过多的设备内部空间,适合在空间受限的小型设备内部布置,比如小型自动化设备的进给机构、桌面级加工设备的主轴传动、小型输送线的动力传输单元等场景,都可以直接参考这套结构进行适配修改,只需要根据实际需要的传动比调整主从动轮的齿数,根据中心距调整同步带的长度,再对应修改张紧轮的调整行程即可快速完成适配设计。
