变径管路连接用阶梯式中空接头

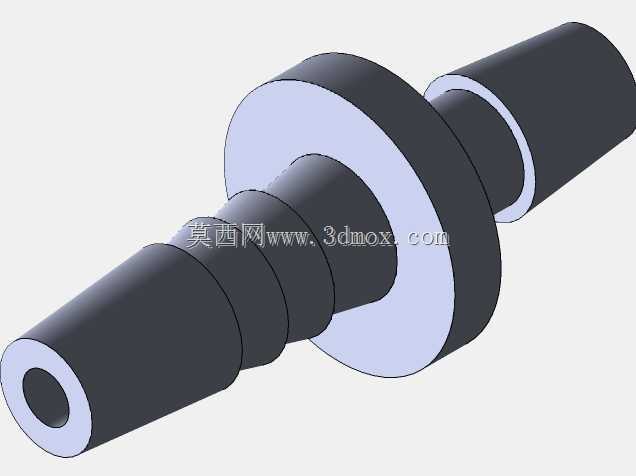

　　在液压、气动以及流体输送的管路布设场景里，不同通径的硬管对接一直是管路装配中需要重点处理的环节，这款阶梯式中空接头正是针对这类变径管路对接需求设计的连接件。从结构上看，整体采用同轴阶梯轴式布局，中间设置的大直径凸缘是安装定位的核心基准面，装配时该端面会抵靠在安装面板或者管路固定座的贴合面上，既可以限制接头的轴向窜动，也能为两侧管路的连接提供稳定的支撑基准，避免管路运行过程中因介质压力波动产生接头移位的问题。接头两端采用不同外径的锥段过渡设计，靠近凸缘的一侧锥段直径更大，适配大通径的硬管插接，另一侧锥段直径逐级收窄，适配小通径硬管，锥段表面设计有环形的止退台阶，当硬管通过卡套或者压接方式固定在接头上时，

　　环形台阶可以嵌入管材内壁或者卡套的咬合区域，大幅提升连接的拉脱强度，避免管路带压运行时出现接头脱开的泄漏风险。内部为等径？不，内部是贯通的变径流道，流道的过渡位置采用圆弧顺滑处理，没有直角突变结构，这样的设计可以减少流体经过接头时的局部阻力损失，降低介质湍流产生的振动和噪音，对于输送有一定粘度的流体或者对压力损失敏感的气动回路来说，这种顺滑流道的设计能有效提升管路系统的运行效率。设计过程中，首先确定的是凸缘的厚度与外径参数，凸缘厚度需要满足安装时的抗压强度要求，避免锁紧螺母压紧时凸缘出现变形，凸缘外径则要匹配常用的安装面板开孔尺寸，保证接头可以顺利穿过安装孔，同时预留足够的密封件放置空间，在凸缘与安装面接触的两侧，

　　可以根据使用场景加装平垫或者O型密封圈，实现安装位置的静密封，防止介质从安装缝隙处泄漏。两端的插接段长度经过匹配计算，大直径侧的插接段长度更长，因为大管径管路的压接咬合长度需求更高，足够的插接长度可以保证卡套或者压接套有充分的咬合接触面积，小直径侧的插接段长度则根据小管径的压接标准设定，既保证连接强度，也不会因为过长造成安装空间的浪费。插接段的锥度设计参考了硬管连接的通用标准，锥度控制在合理范围内，既方便管材装配时的顺利导入，也能在压接后形成足够的径向抱紧力，保证连接位置的密封性能。从安装边界来看，这款接头的轴向总长度控制在紧凑范围内，适合安装空间局促的设备内部管路布设场景，凸缘的最大外径是整个接头的最大径向尺寸，

　　安装时只需要在固定面板上开设对应直径的通孔即可完成穿装，不需要额外加工复杂的定位槽，降低了安装面板的加工难度。在实际使用场景中，这类接头常应用在交流稳压设备的内部冷却管路连接、小型液压站的阀块外接管路、气动控制回路的不同通径气管对接等场景，尤其是在设备内部管路需要穿过设备壳体面板进行内外侧管路连接时，中间的凸缘结构可以直接作为面板固定的定位结构，不需要额外设计固定支架，简化了管路的装配流程。接头的整体结构没有多余的异形结构，采用回转体同轴设计，加工时可以通过普通数控车床一次装夹完成全部外圆和内孔的加工，加工工艺性好，容易保证各段的同轴度要求，同轴度误差控制在合理范围内的话，可以避免管路连接后出现别劲的问题，减少管路装配应力，延长管路和接头的使用寿命。在选型匹配时，需要确认两端插接段的外径尺寸与待连接硬管的内径、卡套规格匹配，同时确认内部流道的最小通径满足管路系统的流量要求，避免因为通径不足造成管路系统的流量瓶颈。对于有腐蚀介质的使用场景，可以根据介质特性更换对应材质的接头坯料，结构本身不需要做改动，具备较好的适配性。
