微型平面加载压缩式称重测力传感器结构

在小量程测力与称重的设备集成场景里，这类微型扁平压缩传感器的应用覆盖了非常多细分领域，从3C产品的按键手感测试工位、小型自动化装配线的压装力监测，到医疗微量给药设备的推力反馈、智能仓储的微型货位重量核验，甚至是消费电子类产品的按压交互模组力值校准，都能看到这类结构的身影。和常规轮辐式、柱式称重传感器不同，这类扁平结构的核心设计思路，就是在保证压缩力测量精度的前提下，尽可能压缩轴向安装空间，解决狭小安装腔体内的力值检测需求。

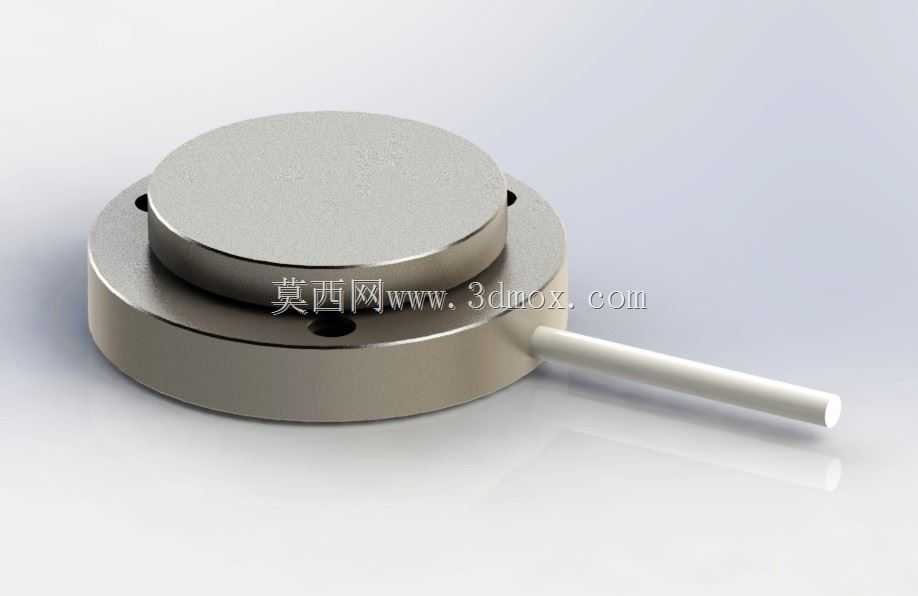

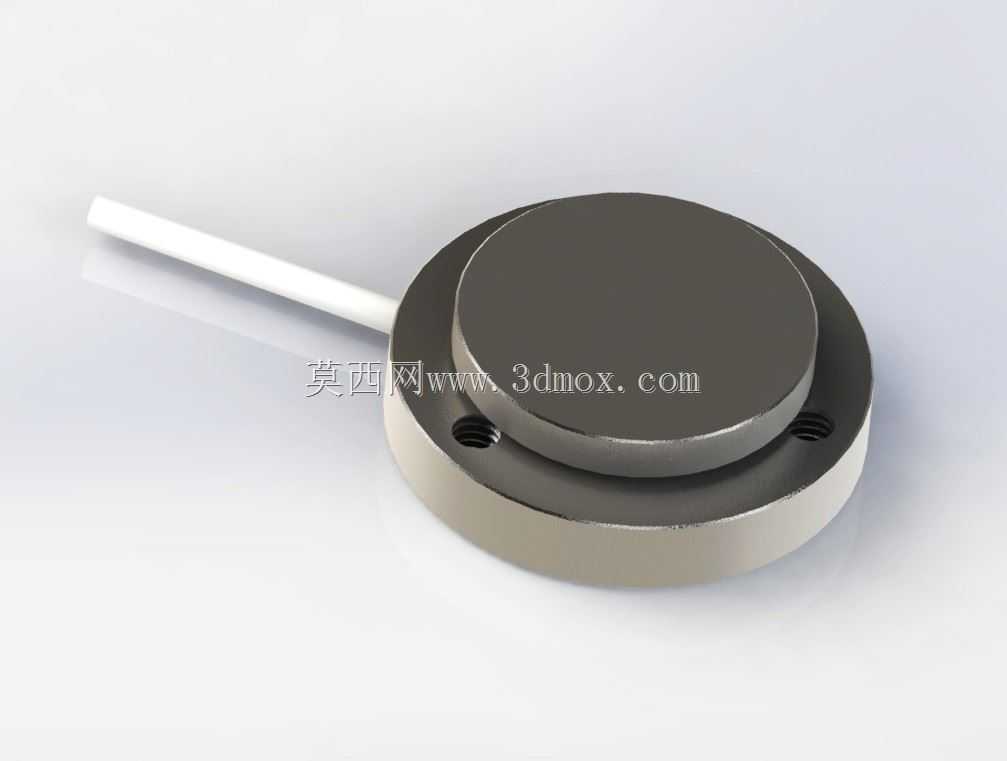

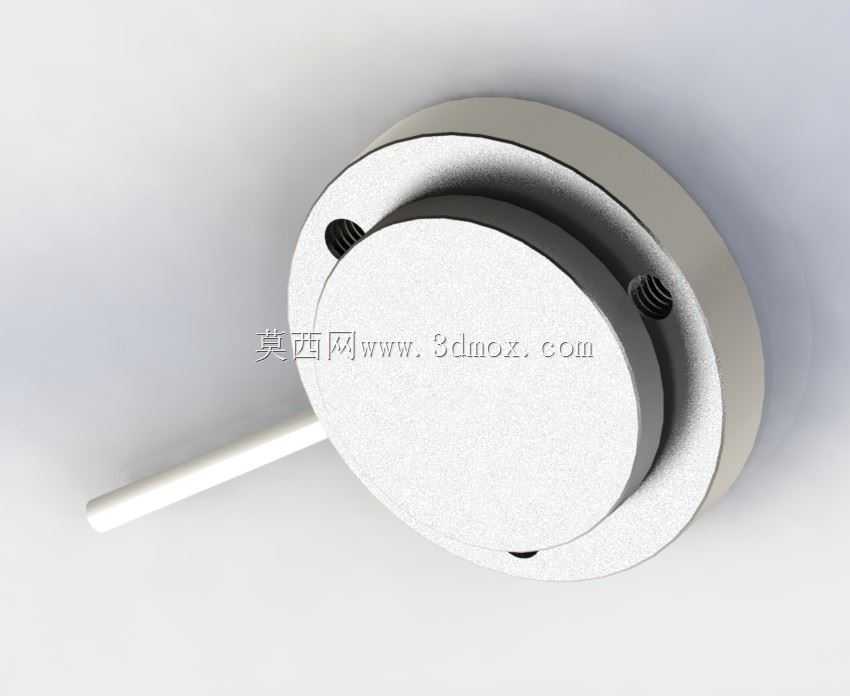

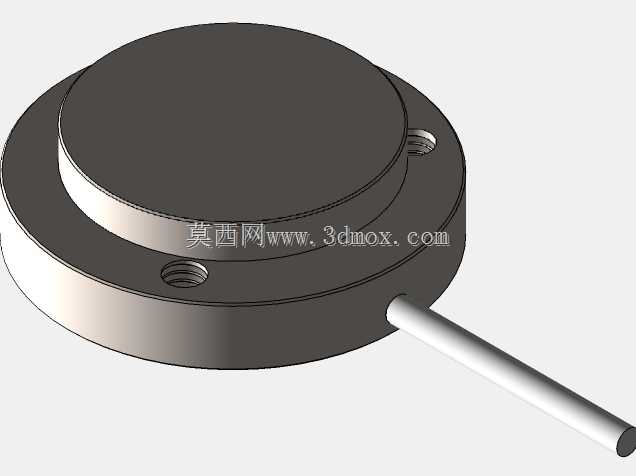

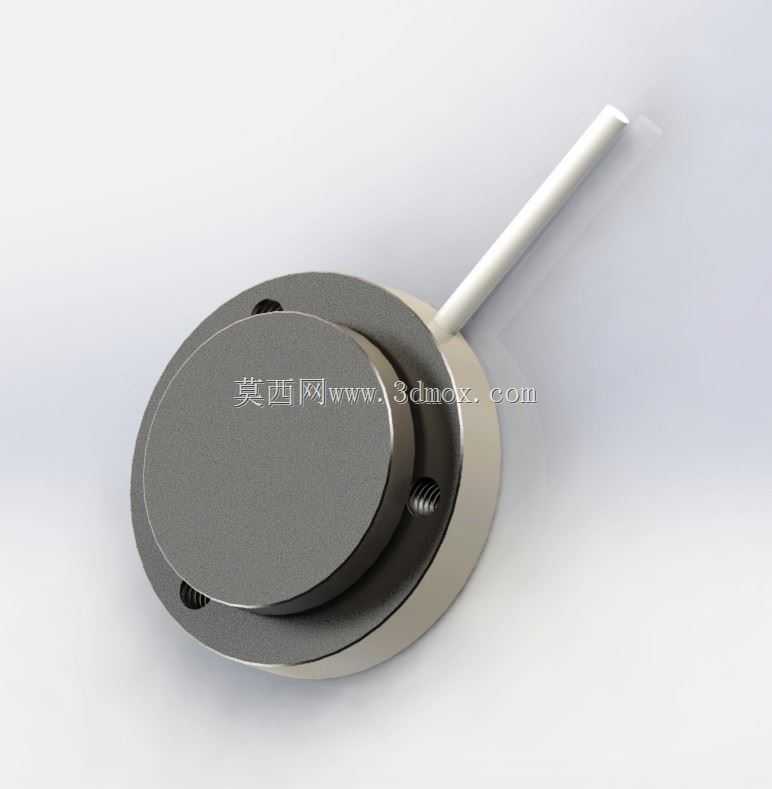

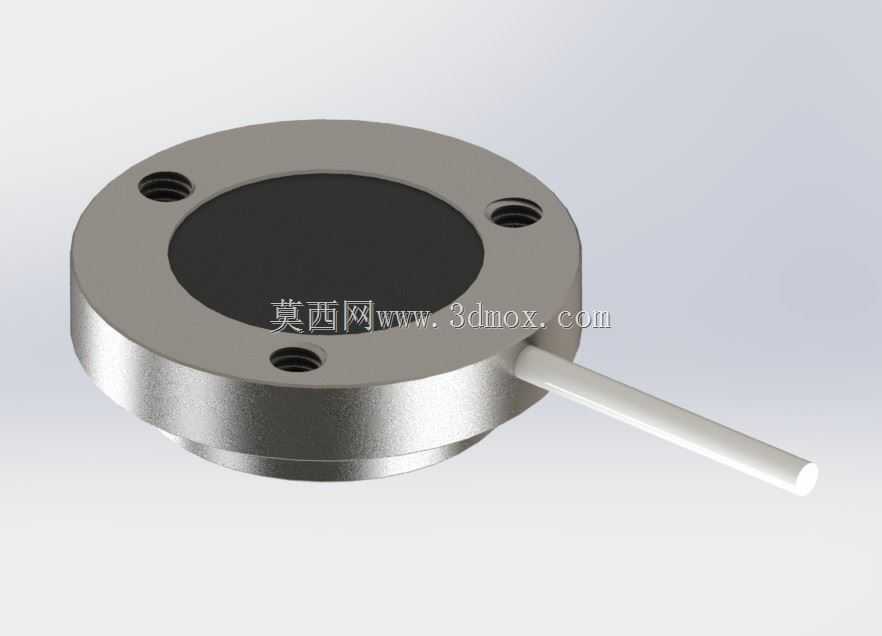

从结构设计逻辑来看，这款传感器采用平面加载面的设计，型号为FCCN，上加载面为平整圆形凸台，直接承接被测方向的垂直压缩力，不需要额外搭配加载头附件，降低了集成时的配件成本与安装复杂度。下基座为带安装孔的圆盘结构，两个对称分布的安装孔可以通过M2或者M3规格的紧固件直接固定在设备安装基准面上，不需要额外设计转接法兰，对于安装空间局促的集成场景非常友好。出线方向采用侧向水平出线的方式，线缆从基座侧面水平引出，不会额外占用轴向的安装高度，这一点在轴向空间被严格限制的设备里优势非常明显——很多小型压装工位、手持测力工具的内部腔体，轴向预留尺寸往往只有十毫米左右，常规柱式传感器加上出线的弯折半径根本无法安装，这种侧出线的扁平结构刚好能适配这类边界条件。

从功能特性上看，这类压式结构的传感器只响应垂直方向的压缩载荷，对于侧向的偏载、倾覆力矩有一定的抗干扰能力，设计时通过在基座与加载面之间设置环形的应变区，将垂直载荷转化为应变梁的微形变，再通过粘贴在应变区的应变片组成惠斯通电桥，将力值信号转化为可采集的电信号。应变区的环形结构经过了应力仿真优化，在5kg到50kg的量程覆盖范围内，都能保证线性度与重复精度，不会因为小量程下应变不足导致信号分辨率不够，也不会因为满量程加载出现塑性形变。整个传感器的外壳采用一体化不锈钢材质加工，没有拼接缝隙，既可以在普通工业环境下使用，也能适配有一定防潮、防轻微腐蚀要求的场景，不需要额外做防护外壳。

在实际选型与安装边界确认时，需要重点关注几个尺寸参数：首先是整体的轴向总高度，这类微型传感器的总高度通常控制在8mm以内，加载凸台的直径略小于基座直径，安装时需要保证加载力的作用线和传感器中心轴线重合，偏载角度不能超过3度，否则会带来额外的测量误差，长期偏载还可能导致应变区疲劳损坏。其次是安装孔的中心距，固定时紧固件的拧紧力矩不能过大，否则会导致基座形变，引入初始应力，影响零点输出与测量精度，通常推荐的拧紧力矩在0.3N·m到0.5N·m之间，根据紧固件的材质规格做微调。出线部分的线缆通常采用特氟龙屏蔽线，弯曲半径不能小于线缆直径的5倍，安装时要避免线缆被夹持部件挤压，防止屏蔽层破损引入信号干扰。

在不同的应用场景里，这类传感器的安装方式也会做针对性调整：在自动化压装工位上，通常会把传感器固定在压头的安装座上，直接监测压头接触工件时的实时压力，配合PLC做压力闭环控制，防止压装力过大损坏工件，或者压力不足导致装配不到位；在按键手感测试设备里，传感器会和测试探针连接，模拟人手按压按键的过程，采集整个按压行程里的力值变化曲线，判断按键的手感是否符合设计标准；在微型称重场景里，比如小型珠宝秤、实验室微量配料设备，传感器会作为核心称重元件，直接承载称重托盘，因为整体高度低，设备的整体厚度可以做得非常轻薄，同时平面加载面不需要额外的传力结构，减少了传力环节带来的测量误差。

建模的时候需要重点还原几个关键结构特征：一是环形应变区的壁厚，这个尺寸直接决定了传感器的量程与灵敏度，建模时不能随意更改壁厚参数，否则会和实际产品的力学特性出现偏差；二是加载面与基座的平行度公差，实际加工中这个平行度通常控制在0.02mm以内，建模时要保证两个平面的形位公差符合实际加工要求，否则模拟装配时会出现加载面倾斜的问题；三是侧向出线孔的位置与线缆的引出方向，要和实际产品的出线位置一致，方便集成时做线缆的走线空间校核，避免安装时线缆和其他结构件发生干涉。另外，安装孔的沉头深度也要准确还原，因为紧固件拧紧后不能高出基座的安装底面，否则会导致传感器安装不平整，引入测量误差，沉头孔的深度要匹配所选紧固件的头部高度，保证安装后传感器底面和安装基准面完全贴合。
