DN800立式旋风工业除尘设备结构设计

项目分类:除尘设备 发布时间:2025-12-18 ID:1096235
  • DN800立式旋风工业除尘设备结构设计

做工业通风除尘系统选型的时候,旋风类除尘设备永远是粗颗粒粉尘预处理环节绕不开的选项,这次建模的DN800规格立式旋风除尘器,针对的是木工车间、粮食加工输送线、小型燃煤锅炉尾气这类入口粉尘浓度偏高、颗粒粒径普遍在10μm以上的工况,作为前置一级除尘单元使用,能先滤除80%以上的大质量粉尘颗粒,大幅降低后端布袋除尘或者滤筒除尘的过滤负荷,延长滤材更换周期,减少整套除尘系统的运维成本。

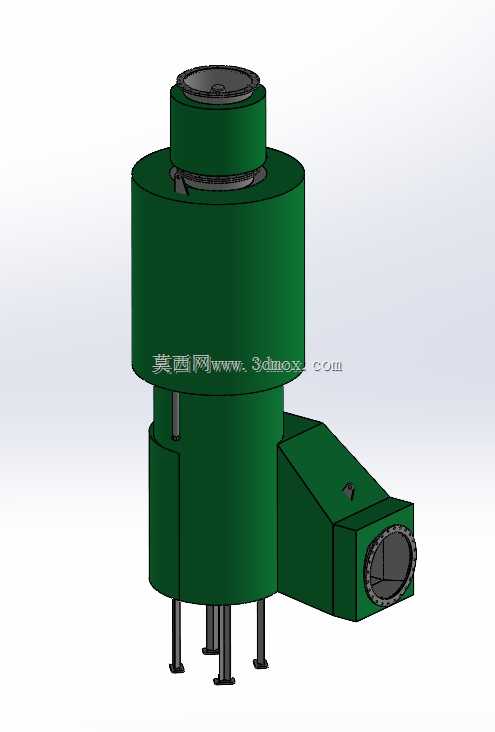

从结构设计逻辑来看,整个设备采用经典的切向进气离心分离结构,没有设置复杂的运动部件,运行过程中依靠气流自身的旋转运动产生离心力实现气固分离,故障率极低,日常运维只需要定期检查下部排灰口的密封性能即可,不需要频繁更换内部易损件。筒体部分采用上下两段变径设计,上部直筒段是气流旋转形成稳定离心流场的核心区域,设计时特意控制了直筒段的高度与直径比例,避免气流在筒内形成紊流干扰已经分离的粉尘颗粒,下部锥段的收缩角度经过反复校核,既保证旋转下行的气流能顺利折返形成上升内涡旋,又能让被离心力甩到筒壁的粉尘顺着锥面顺滑下滑到下部集灰区域,不会在锥段内壁发生积灰搭桥的问题。

进气口设置在筒体中下部的侧面,采用矩形截面的切向接入形式,对接现场通风管道的时候不需要额外加装变径接头就能和常规的矩形除尘风管匹配,进气口法兰的螺栓孔位按照通用通风管道标准排布,现场安装时可以直接配对法兰紧固,减少现场改制的工作量。顶部的排气口采用圆形法兰接口,对接后续的排风管道或者二级除尘设备的进气端,法兰端面加工有密封槽,安装时嵌入密封胶条就能保证整个系统的漏风率控制在允许范围内,避免因为漏风导致除尘效率下降。

设备底部设置了四根均匀分布的支撑支腿,支腿的高度预留了足够的空间安装下部的卸灰阀或者集灰桶,支腿底部的安装板开有长条形螺栓孔,现场安装时可以根据预埋地脚螺栓的实际位置做小范围调整,降低基础施工的精度要求。整个筒体的壁厚按照常压通风设备的标准选取,兼顾结构强度和材料成本,筒体外表面没有多余的突出结构,后期做防腐涂装或者保温层施工的时候非常方便,不会出现结构死角导致涂装不到位或者保温层贴合不紧密的问题。

设计过程中特意校核了设备的整体安装边界,设备最大外径控制在900mm以内,加上侧面进气口的突出部分总宽度在1400mm左右,总高度根据处理风量的匹配要求控制在2200mm上下,不管是安装在车间室内的设备平台上,还是室外的露天支架上,都不需要占用过大的安装空间,对于现有生产线的除尘改造项目来说,不需要对原有厂房结构或者设备布局做大规模调整就能完成安装就位。内部流道的所有衔接位置都做了圆弧过渡处理,避免直角结构造成的气流阻力陡增,降低前端引风机的风压损耗,整套设备在额定处理风量下的运行阻力控制在1200Pa以内,和常规低压离心引风机的性能参数完全匹配,不需要额外选用高风压的风机,能有效降低除尘系统的运行电耗。

在三维建模过程中,所有的法兰连接位置、支腿焊接位置都按照实际焊接结构的要求做了细节处理,没有出现干涉或者结构错位的问题,不管是用来做设备选型的方案演示,还是直接导出工程图做生产下料,都能直接使用,不需要再做大幅度的结构调整。针对不同工况的适配需求,模型的参数可以根据实际处理风量、粉尘特性做快速调整,比如更换更大规格的进气口、调整锥段的角度、增加内衬耐磨层的厚度,都能在原有模型基础上快速修改完成,大幅缩短非标除尘设备的设计出图周期。
