车间集中式粉尘收集管路系统三维设计

　　这套除尘管网系统的设计，核心围绕多工位产尘点的集中收尘需求展开，在机械加工、焊接打磨、粉体投料这类分散产尘的车间场景里，单工位独立除尘不仅设备投入成本高，后期运维滤材更换、设备检修的工作量也会成倍增加，集中式管网布局刚好能解决这类痛点。从结构布局来看，主管道沿车间上部梁柱敷设，全程保持顺直走向减少直角弯头，每段支管从主管道斜向接出，衔接角度控制在30度以内，避免粉尘在支管拐角处沉积堵塞，支管末端对应各个产尘工位设置吸尘罩，吸尘罩的开口尺寸根据工位产尘范围调整，罩口风速控制在合理区间，既保证能有效捕捉飘散的粉尘，又不会因为风速过大吸走工位上的加工工件或者原料。

　　主管道管径顺着气流方向逐段缩径，匹配各支管汇入后的风量变化，保证管道内各段风速维持在粉尘输送的合理范围，不会因为风速过低导致粉尘在管底沉降堆积，也不会因为风速过高造成管道磨损加剧、能耗无谓升高。管道支吊架的间距根据管径和管道自重设置，在管道转弯、变径的位置额外增设固定支架，抵消气流扰动带来的管道振动，避免长期运行后管道接口松动漏风。管网末端接入除尘主机，含尘气流进入主机后先经过重力沉降段，大颗粒粉尘直接落入灰斗，细颗粒粉尘再经过滤元件拦截，净化后的空气达标排放。

　　设计过程中提前预留了工位扩展的接口，在主管道对应后期可能增设产尘工位的位置预留了带盲板的接驳口，后续新增工位时不需要整体拆解主管道，只需要接驳对应支管就能完成扩容，减少后期改造的施工量。安装边界方面，主管道底部距离车间地面的净高满足车间物料运输、人员通行的安全要求，避开了车间内的起重设备运行路径、消防管线以及电气桥架，所有管道接口处都做了密封处理，控制管网漏风率在合理范围内，避免因为漏风导致远端工位吸尘风量不足。支管的长度根据工位位置调整，尽量缩短单根支管的长度，减少支管的沿程阻力损失，平衡各个工位的吸尘风量，避免出现近端工位风量过大、远端工位吸力不足的问题。

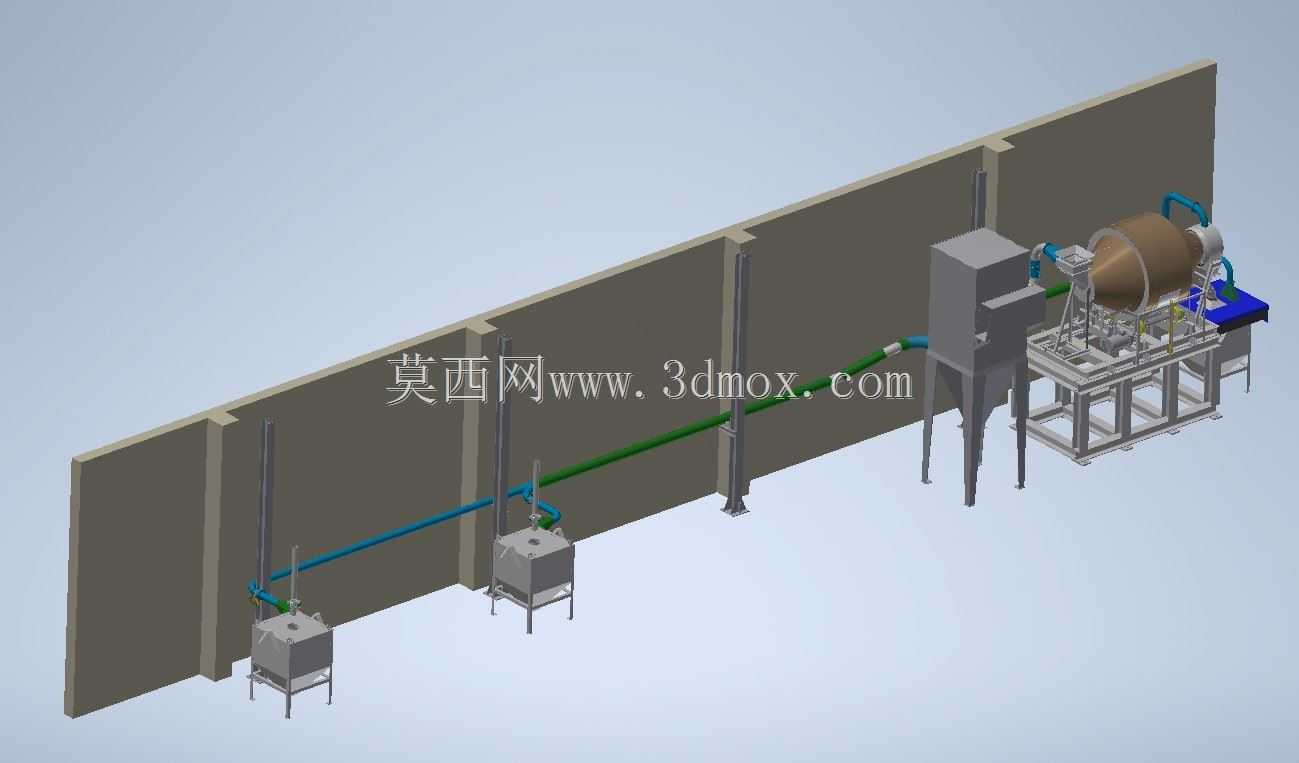

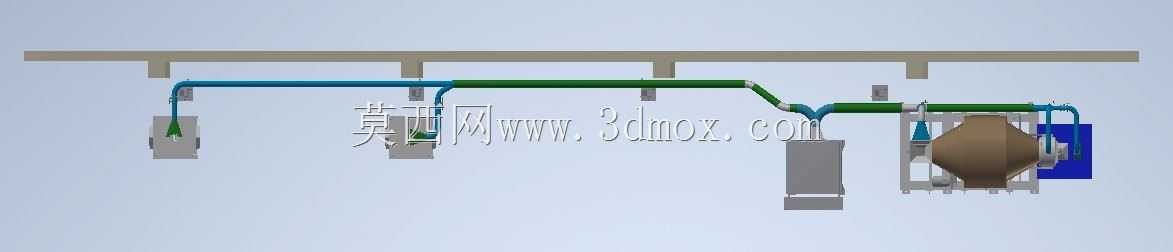

　　整套系统的结构建模完全按照实际安装尺寸搭建，每一段管道的管径、长度、转弯半径都和实际施工参数一致，支吊架的安装位置、固定方式也做了完整还原，能够直接用于施工前的布局校核、管路碰撞检查，提前规避安装时和车间现有设施的干涉问题，也能用于风量平衡计算的模型基础，辅助核算各段管道的阻力损失，匹配对应参数的除尘风机，保证系统投用后各个工位的收尘效果达到设计要求。
