轮椅用操纵杆控制装置结构设计

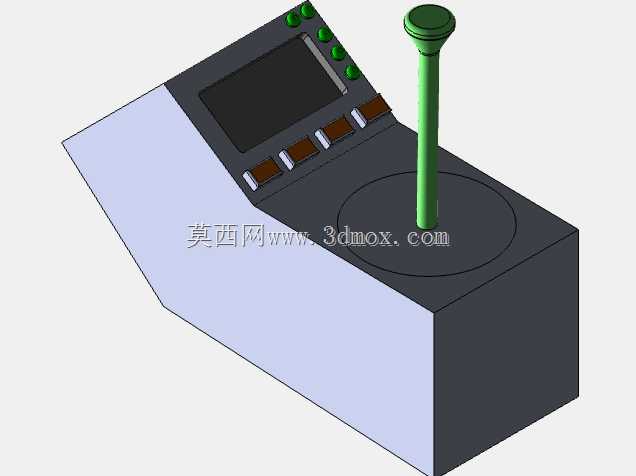

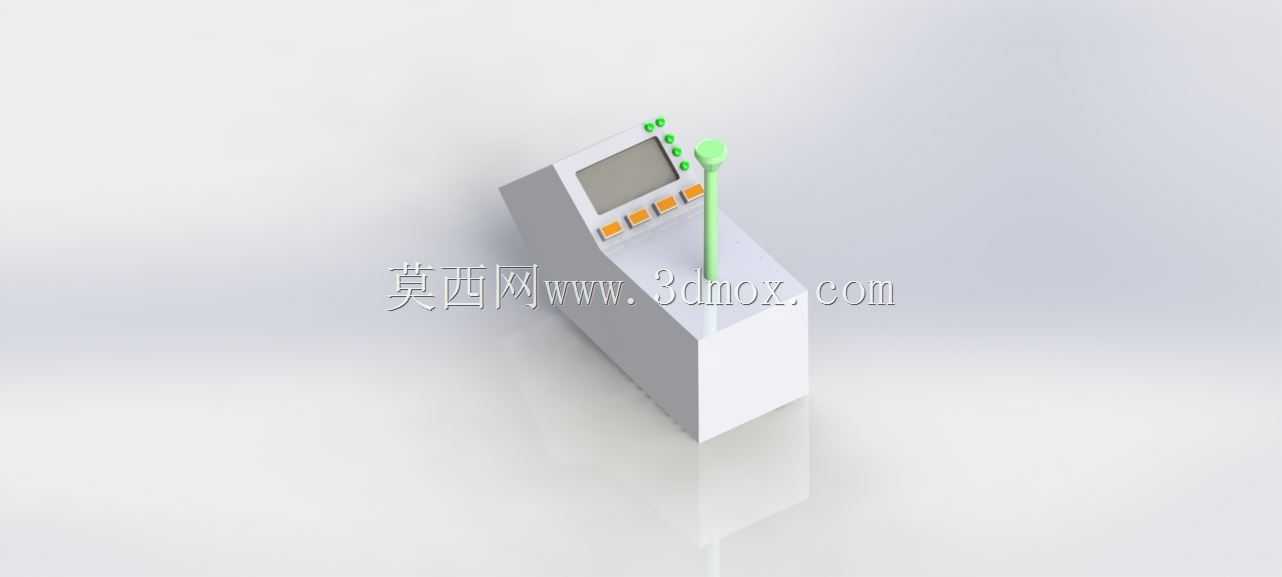

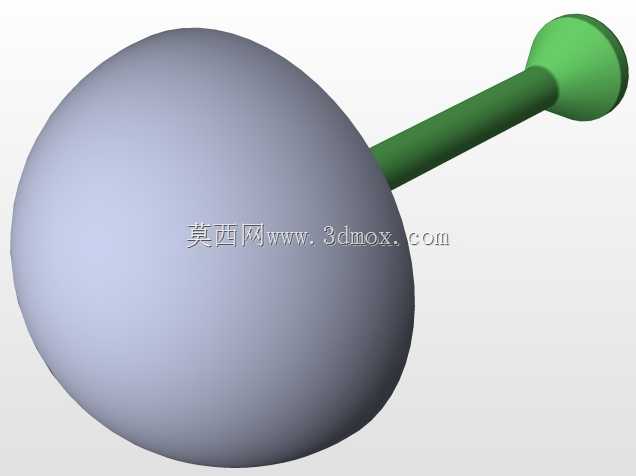

　　这款操纵杆控制装置是电动轮椅的核心人机交互操控部件，日常使用场景覆盖居家室内通行、社区户外出行、公共交通接驳等全场景，直接决定轮椅使用者的操控精度与出行安全。从实际使用需求出发，装置的操纵杆采用立式单杆布局，杆身顶端设置圆润的握持端头，适配手部抓握的人体工学弧度，即便是手部肌力较弱、抓握控制能力有限的使用者，也能通过手腕或手掌的轻幅动作完成操控输入，无需施加过大的按压力度，长时间握持操控也不易产生肢体疲劳。

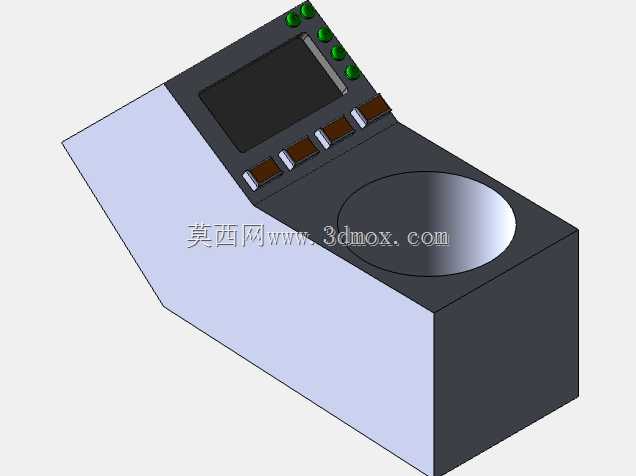

　　装置的基座采用一体化斜切式壳体设计，上部倾斜面集成了状态显示屏与功能按键，显示屏的倾斜角度刚好匹配使用者坐姿状态下的自然视线范围，无需低头或刻意调整视角就能清晰读取设备状态，按键沿显示屏下沿横向排布，按键尺寸与按压行程都经过适配设计，方便使用者在握持操纵杆的间隙用同一只手完成功能切换操作，不需要双手配合，适配单侧肢体活动不便的使用群体。从安装边界来看，基座底部为平整安装面，可直接固定在轮椅扶手的前端安装位，整体外伸尺寸控制在扶手前方120mm范围内，不会超出轮椅整体宽度边界，避免通行过程中剐蹭门框、通道侧壁等障碍物，基座内部预留了走线空腔，控制线缆可从基座底部直接穿入扶手内部的走线槽，不会出现线缆外露勾挂外物的问题。

　　设计过程中优先考虑了使用场景的容错性，操纵杆的摆动角度设置在前后左右各15度的范围内，既保证足够的操控灵敏度，又避免杆身摆动幅度过大导致误触发，杆身回位采用内置阻尼复位结构，松开操纵杆后可自动回到中位，对应轮椅的停止状态，不会出现松手后设备持续输出动作的安全隐患。基座的壳体边缘全部做了R3以上的圆角处理，没有尖锐棱角，避免使用者在操控过程中磕碰受伤，壳体表面采用细磨砂纹理处理，既不容易残留指纹汗渍，也能提升手部接触时的摩擦力，即便手部出汗也不会出现打滑问题。

　　功能层面，操纵杆的摆动方向直接对应轮椅的行进方向，前后摆动控制前进后退的速度档位，摆动幅度越大对应行进速度越高，左右摆动控制转向角度，配合显示屏可实时显示当前电量、行进速度、故障代码等信息，侧边的功能按键可完成速度档位切换、喇叭触发、电源开关等常用操作，所有功能逻辑都遵循普通使用者的操作直觉，不需要复杂的学习过程就能上手使用。结构设计上，操纵杆与基座内部的电位器模块采用直连传动结构，减少中间传动环节的间隙，提升操控信号的反馈精度，基座内部的电路板安装位设置了减震胶垫，可过滤轮椅行进过程中路面颠簸带来的振动，避免电路板受振出现接触不良的问题，壳体的拼接缝隙控制在0.2mm以内，可阻挡日常使用中的灰尘、泼溅水渍进入内部，适配户外出行遇到小雨、路面扬尘的使用环境。
