曲柄摇杆式可调倾斜作业工作台结构

　　在车间小件装配、工件角度检测、物料周转上料这类需要频繁调整作业面倾角的场景里，固定高度的水平工作台往往需要操作人员反复弯腰调整工件姿态，长时间作业下劳动强度大，且工件定位精度难以保持稳定。这款倾斜作业台的设计核心，就是通过成熟的四杆机构实现作业台面的角度无级调整，替代传统的垫块垫高、人工扶持的作业方式，适配不同操作习惯的工位需求。整套机构的核心传动采用曲柄摇杆式四杆结构，设计时特意将最短连杆布置在机架侧边位置，避免连杆运动时侵入台面下方的作业空间，也不会与台面上放置的工件、工装夹具产生运动干涉。

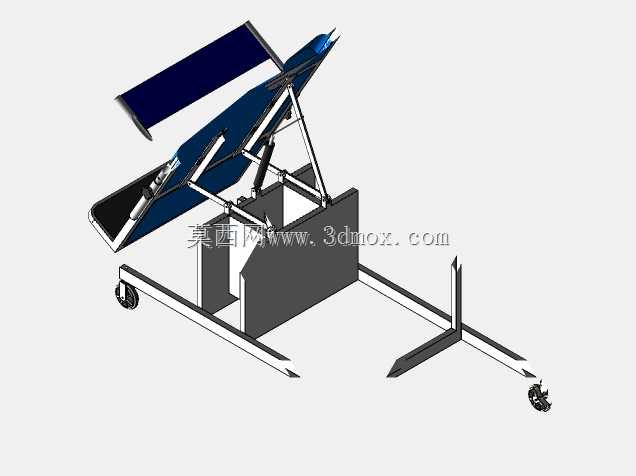

　　从结构布局来看，底部框架采用矩形钢管拼焊成型，整体框架的长宽边界控制在1200mm×800mm范围内，安装时不需要对现有车间地面做额外预埋处理，直接放置在平整水泥地面即可使用，框架底部配置了四个带刹车的万向脚轮，单个脚轮额定承载150kg，整套设备空载重量控制在85kg左右，单人即可推动完成工位转移，脚轮锁止后整体框架的晃动量控制在0.5mm以内，满足精密装配作业的稳定性要求。台面部分采用15mm厚的高密度层压板覆防滑耐磨贴面，台面有效作业尺寸为900mm×600mm，边缘做了20mm高的挡边结构，防止台面上放置的小型零件、工具在台面倾斜时滑落。

　　四杆机构的铰接点全部采用带自润滑衬套的销轴连接，销轴直径为20mm，衬套采用铜基石墨材质，日常使用不需要频繁加注润滑脂，维护成本低，铰接点的配合间隙控制在0.1mm以内，避免台面调整时出现旷量。驱动部分采用气弹簧作为助力元件，气弹簧的支撑力经过匹配计算，操作人员只需要施加不超过50N的力即可推动台面完成角度调整，台面倾角调整范围覆盖0到45度，调整到任意角度后都可以通过侧边的锁止插销完成定位，锁止插销插入定位孔后，台面可承受的最大垂直载荷达到120kg，放置常规的小型装配工件、检测工装都不会出现下沉或角度偏移。

　　设计过程中特意做了运动仿真验证，模拟台面从水平状态调整到最大倾角的全过程，确认所有连杆的运动轨迹都在框架轮廓范围内，不会出现超出设备边界的运动部件，避免对周边操作人员造成磕碰风险。侧边的最短连杆在运动到极限位置时，与框架侧边的最小间隙保留了15mm，不会出现运动卡滞，同时连杆外侧加装了薄钢板防护罩，避免操作人员误触运动铰接点。在实际应用中，这类倾斜台可以适配电子元器件插件作业、小型五金件去毛刺、零部件外观检测等多个工位，当作业需要水平操作面时，可以将台面调整到0度作为普通工作台使用，需要操作人员以更舒适的视角观察工件时，就将台面调整到30到40度的倾角，让工件表面正对操作人员视线，减少颈部低头的角度，降低职业劳损的概率。底部框架的侧面预留了工具挂板的安装孔位，用户可以根据自身需求加装挂板放置常用工具，框架下方的空余空间可以放置物料周转箱，不需要额外占用台面空间。整套结构没有采用复杂的电控或液压元件，全部为纯机械结构，故障率极低，适合在生产车间长期连续使用，建模时所有的钣金件、焊接件、标准件都按照实际加工公差做了参数化建模，铰接点的位置、连杆长度都可以根据实际使用需求快速调整参数，衍生出不同尺寸、不同倾角范围的变体型号，满足不同行业的工位定制需求。
