工业厂房吊挂式机械通风排风结构

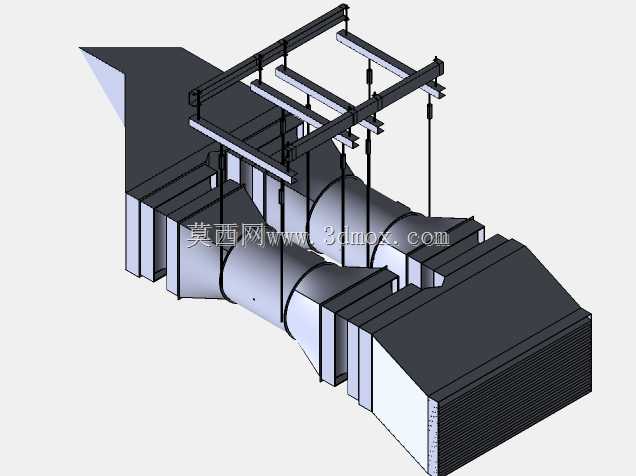

　　这套吊挂式通风排风结构，主要适配大跨度工业厂房、地下车库、大型商超后场等层高较高、地面设备排布密集的通风场景，这类场景往往没有多余地面空间放置落地式通风机组，吊挂安装的形式能最大化释放地面作业与通行空间，同时依托顶部空间的气流组织优势，实现污浊空气的高效收集与排出。从实际用途来看，该结构可承担生产车间焊接烟尘、设备散热余温、仓储区域潮气、地下空间浊气的定向排出任务，多组并联的风管布局能覆盖更大的横向排风范围，避免单风口排风存在的气流死角问题。

　　从功能特性上看，结构采用渐扩式风管过渡段设计，气流从支管汇入主风道的过程中，能通过截面渐变降低局部阻力损失，减少通风过程中的能耗与风噪；风管末端的整流格栅可对排出气流做导向梳理，避免出风端气流紊乱导致的排风效率下降；顶部的吊挂承载框架采用型材拼接结构，可根据现场屋面的承重点位灵活调整吊挂点位置，适配不同建筑顶部的梁架结构，无需对原有建筑结构做大规模改造。

　　设计过程中首先考量的是安装边界的适配性，吊挂框架的吊杆长度预留了足够的调节余量，可根据现场吊顶高度、风管排布的标高要求调整整体安装高度，最低安装高度可满足人员通行与设备转运的净空要求，最高安装高度可贴合屋面梁底布置，减少空间占用。风管段之间采用法兰拼接的连接形式，每一段风管的接口尺寸都做了公差匹配，现场安装时无需二次裁切即可完成组对，拼接处的密封结构可避免风管漏风导致的排风效率损失。

　　外形尺寸上，整体结构沿横向排布的总宽度可根据排风覆盖区域的跨度做模块化拓展，单组风管的截面尺寸匹配对应风量下的风速要求，避免风速过高导致的管壁振动与噪音问题；吊挂框架的型材截面选型经过承重校核，可承受整套风管结构的自重以及通风过程中的动载荷，长期运行不会出现框架变形、风管移位的问题。

　　结构设计时还考虑了后期运维的便利性，风管段的拼接螺栓全部采用外露布置，需要对风管内部做清洁维护时，可快速拆卸对应管段，无需整体拆解整套结构；顶部吊挂点的连接结构采用防松设计，可避免设备长期运行过程中振动导致的连接松动，提升结构长期运行的可靠性。气流组织设计上，多组支管的进风口位置对应下方不同的产尘、产热区域，可针对性收集区域内的污浊空气，避免污浊空气在车间内扩散，主风道的截面沿气流方向逐步扩大，匹配各支管汇入后的总风量，保证风道内各段风速稳定在合理区间，降低风道阻力。
