带真空集草系统的割草机储草箱体结构

　　园林养护现场里，割草作业最大的痛点往往不在切割本身，而在碎草的收集与转运。手推式或坐骑式割草机在连续作业时，刀盘高速甩出的碎草如果直接落地，会在草坪表面形成厚薄不均的草屑层，既影响通风透光，也容易滋生病斑；若靠人工二次清扫，作业效率会被大幅拉低。这套带真空系统的割草机简易草袋结构，正是围绕碎草负压收集、暂存与快速卸料这一完整链路展开的箱体总成设计。

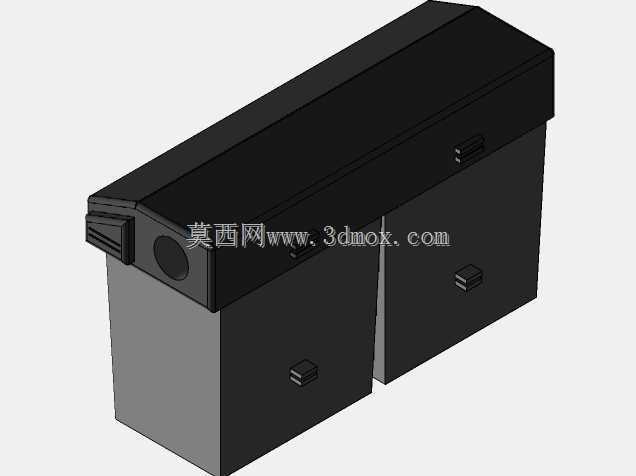

　　从整机布置逻辑看，草袋箱体通常挂接在割草机后部出料通道末端，利用刀盘旋转产生的气流以及配套真空引风通道形成的负压，把切碎后的草叶连同气流一起送入储草腔。气流在进入箱体后需要完成减速与草气分离：碎草在重力与腔壁阻挡下沉降堆积，空气则透过箱体预留的透气区域排出，避免腔内风压持续升高导致出料口反喷、吸草力衰减。建模时把箱体拆成上盖、左右储草腔、后封板与挂接配合面几个主体部分，能够清晰呈现内部容腔的划分方式。图中上部为一整条贯通式黑色顶盖，下部由两个相邻的深腔箱体组成，中间留出分隔与气流缓冲空间，这种双腔布局可以在不显著增加整机宽度的前提下扩大有效容积，同时让碎草堆积更均匀，减少单侧满载带来的重心偏置。

　　结构细节上，顶盖承担导流与密封双重作用。它需要覆盖两个储草腔的上开口，前缘对接割草机抛出通道，使草流沿顶盖内表面向腔体后部扩散；顶盖与下箱体之间的配合面要控制间隙，否则负压泄漏会直接降低集草效率。侧面可见的圆形接口对应气流或卸料相关的配合位置，建模时保留了接口凸缘与周边壁厚，便于后续校核风管对接尺寸。箱体外侧分布的小卡扣式凸台，用于安装锁紧件、连接挂架或固定透气布罩，这些特征虽然体积小，却是草袋总成能否快速拆装的关键：作业人员需要在草满后便捷翻开上盖或取下箱体倾倒碎草，复位时又要保证锁扣压紧、无明显漏风。

　　安装边界方面，这类草袋总成不能孤立确定尺寸。前部挂接点要与割草机扶手机架、出料弯头位置匹配，箱体宽度受后轮轮距约束，底部离地高度要保证转弯、越坡时不蹭草皮；后部则需留出操作者步行或坐骑后方维护空间。储草腔高度增加虽能提升容量，但会抬高整机重心，影响坡地作业稳定性，因此外形呈现出低矮、宽体、向后适度延伸的姿态。壁厚设计兼顾塑料注塑或钣金折弯成型工艺，棱边做过渡处理，避免草屑在尖角处架桥堵塞；腔体内表面尽量减少突兀凸起，使碎草在倾倒时能顺畅滑出。

　　真空集草思路与普通敞口布袋不同，它对箱体密封性、气流路径和排气面积更敏感。若排气面积过小，腔内背压升高，吸口风速下降；若排气面积过大且没有遮挡，碎草又会随气流飞出。实际结构常通过顶盖后部、侧板或布罩形成透气面，在阻挡草叶的同时让空气泄出。三维建模中把这些安装位、卡扣位、接口位和腔室分模线完整表达出来，能够帮助工程师直接评估容草量、挂接干涉、卸料轨迹以及密封压紧方式。

　　在庭院维护、市政绿地修剪、球场草坪养护等场景中，这类集草箱体直接决定割草机的连续作业时间。容量过小会频繁停机卸草，容量过大则带来装卸费力和重心问题；双腔加顶盖的方案在容量、操作力与整机布局之间取得平衡。结构设计还需考虑碎草含水后的重量变化，挂接钩、锁扣和箱体加强位都要按满载颠簸工况校核。模型通过实体外形清晰展现了储草腔、顶盖、侧向接口与固定凸台的相对关系，可用于割草机后部集草系统的方案布置、挂接结构设计、成型工艺讨论以及维护拆装演示。
