人体胸颈段脊柱结构力学分析模型

在生物力学研究与康复工程领域，胸颈段脊柱的力学特性分析是支撑脊柱疾病预防、康复辅具开发的核心基础环节。日常生产生活中，长期伏案、不良坐姿等行为会让胸颈段脊柱持续承受非均匀载荷，超过70%的脊柱相关不适都源于长期异常应力引发的椎体形变，这类形变的演化规律无法通过临床影像直接量化，必须依托等比例结构模型开展静力学仿真，才能明确不同姿态下椎体的应力分布、形变量阈值，为康复方案制定、护具结构优化提供可量化的数据支撑。

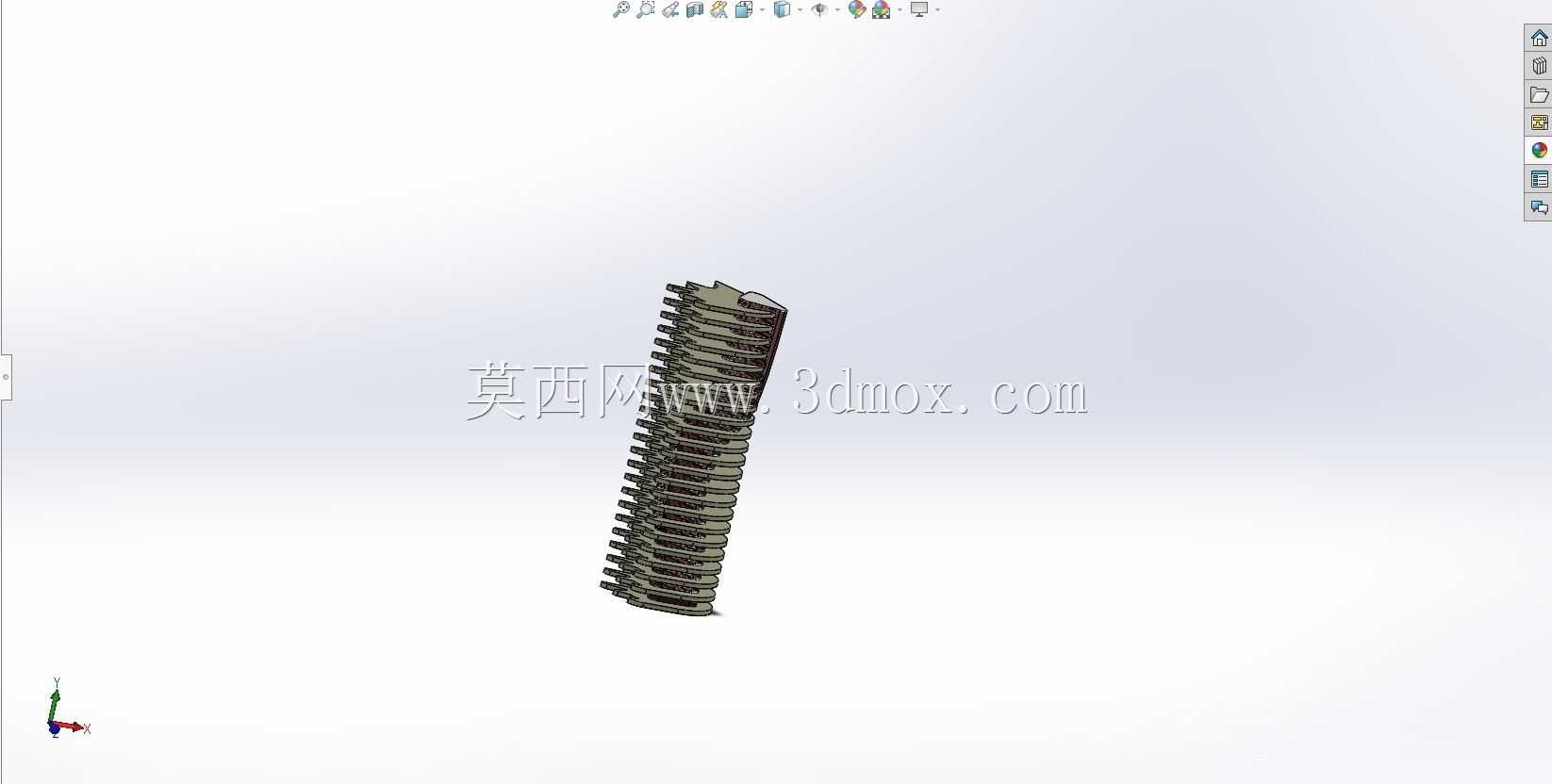

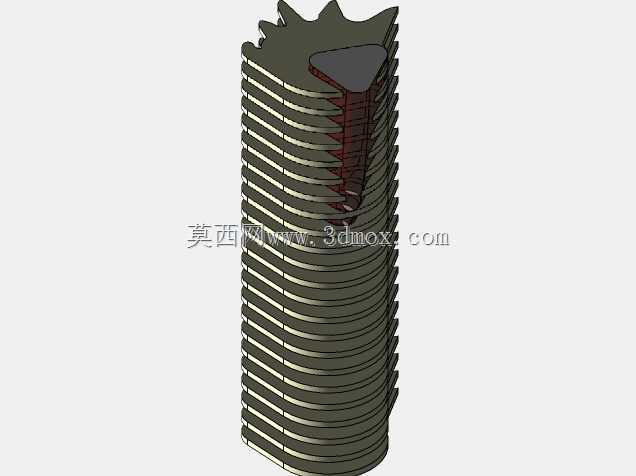

本次构建的胸颈段脊柱模型，覆盖颈椎至胸椎上段的连续椎体结构，建模过程中对椎体的棘突、横突、椎孔等解剖特征做了等效还原，省略了软骨、韧带等软组织的非线性特征，将整体结构简化为均质磷酸钙材质的连续装配体，便于在静力学分析中快速获取核心力学响应。模型整体长度控制在0.06m以内，最大径向尺寸不超过0.02m，所有椎体间的连接面采用绑定约束模拟生理状态下的刚性连接，边界条件设置为下端椎体全约束，模拟人体直立状态下胸椎下段的固定支撑效果，载荷施加参考平均人体体重的一半，沿竖直方向加载至模型上端，匹配直立坐姿下上半身重量对胸颈段脊柱的施压状态。

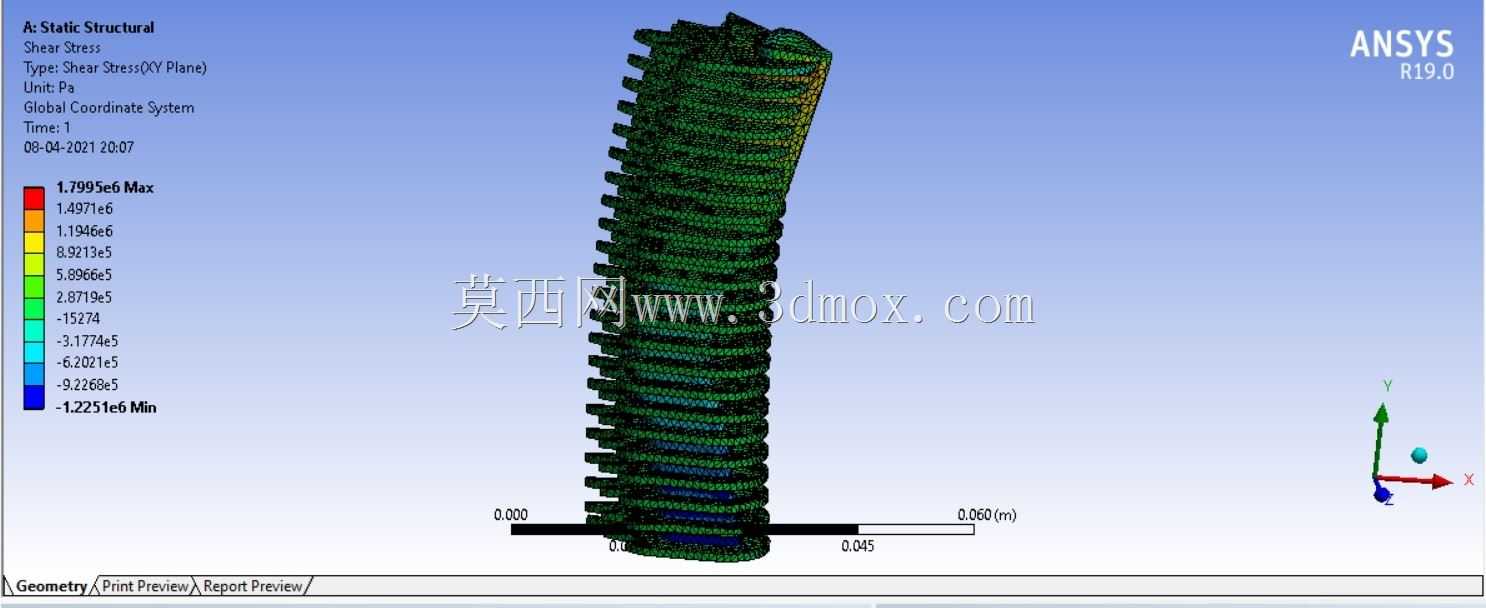

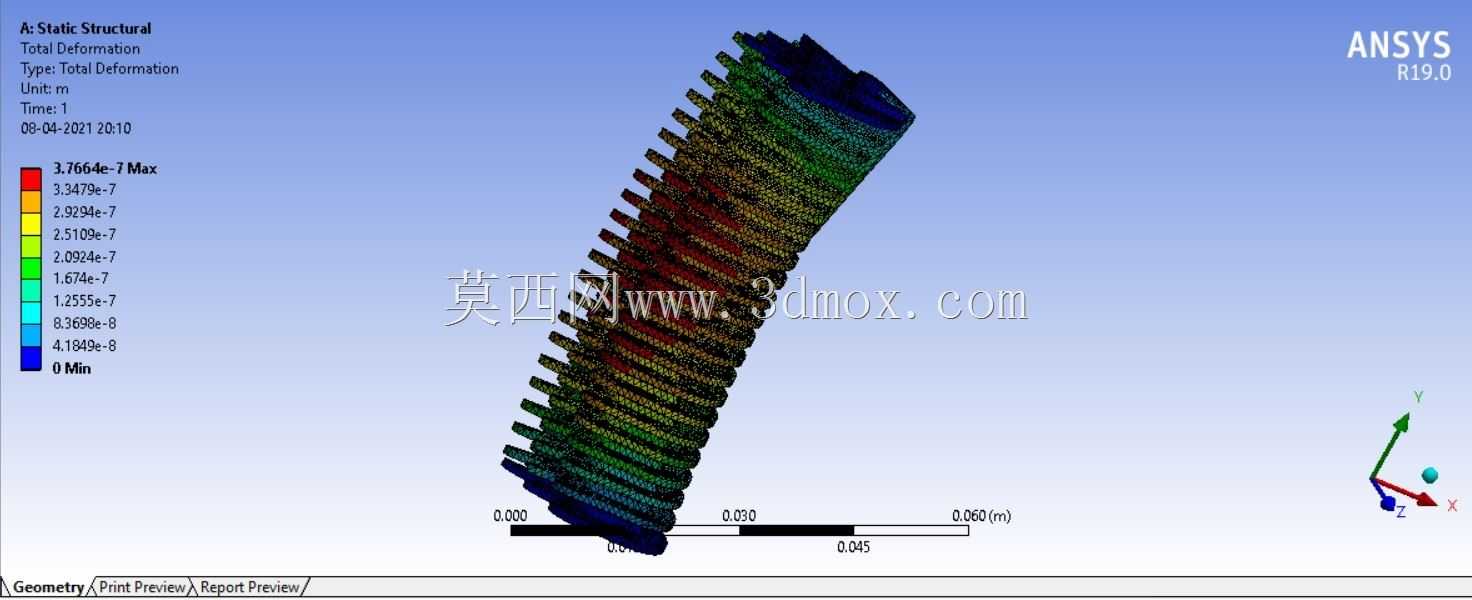

从结构设计逻辑来看，模型没有追求解剖学上的完全复刻，而是优先服务于力学分析的效率与准确性：椎体的轮廓曲线参考真实人体脊柱的生理曲度做了平滑处理，避免局部尖锐特征导致仿真计算时出现应力奇异；相邻椎体的接触间隙控制在0.1mm以内，既保证网格划分时的连续性，也不会因为间隙过大影响载荷传递路径的准确性。在静力学仿真环节，通过总变形云图可以直观看到，最大形变量出现在颈椎上段位置，越靠近下端固定端形变量越小，应力集中区域主要分布在椎体前缘与棘突根部，这一结果与临床中常见的颈椎退变、胸颈段连接处损伤的高发位置完全吻合，能够为姿态矫正设备的受力点设计提供直接参考。

这类结构模型的实际应用场景并不局限于病理研究，在康复辅具开发领域，依托该模型的力学分析结果，可以调整颈托、脊柱矫正器的支撑位置与施压大小，避免辅具支撑力不足无法起到矫正作用，或是支撑力过大造成局部组织压迫；在人因工程设计领域，该模型的载荷-形变曲线可以作为办公座椅、靠枕等产品的设计输入，优化家具的曲面形态，让人体胸颈段脊柱在坐姿状态下保持自然生理曲度，降低长期久坐带来的脊柱载荷异常。

建模过程中需要特别注意安装边界的匹配问题：如果是用于后续的3D打印验证，模型的所有椎体连接部位需要预留0.2mm的装配公差，避免打印后出现装配干涉；如果是用于多体动力学分析，需要在现有绑定约束的基础上，补充椎体间的活动自由度，还原脊柱前屈、后伸、侧屈时的活动范围。不同于常规的机械结构件，人体脊柱的结构形态存在明显的个体差异，本次构建的模型采用近似平均尺寸，主要用于通用场景下的力学规律验证，若要针对特定个体做定制化分析，还需要结合临床CT影像数据对椎体轮廓做逐段修正，才能保证分析结果与实际情况的匹配度。

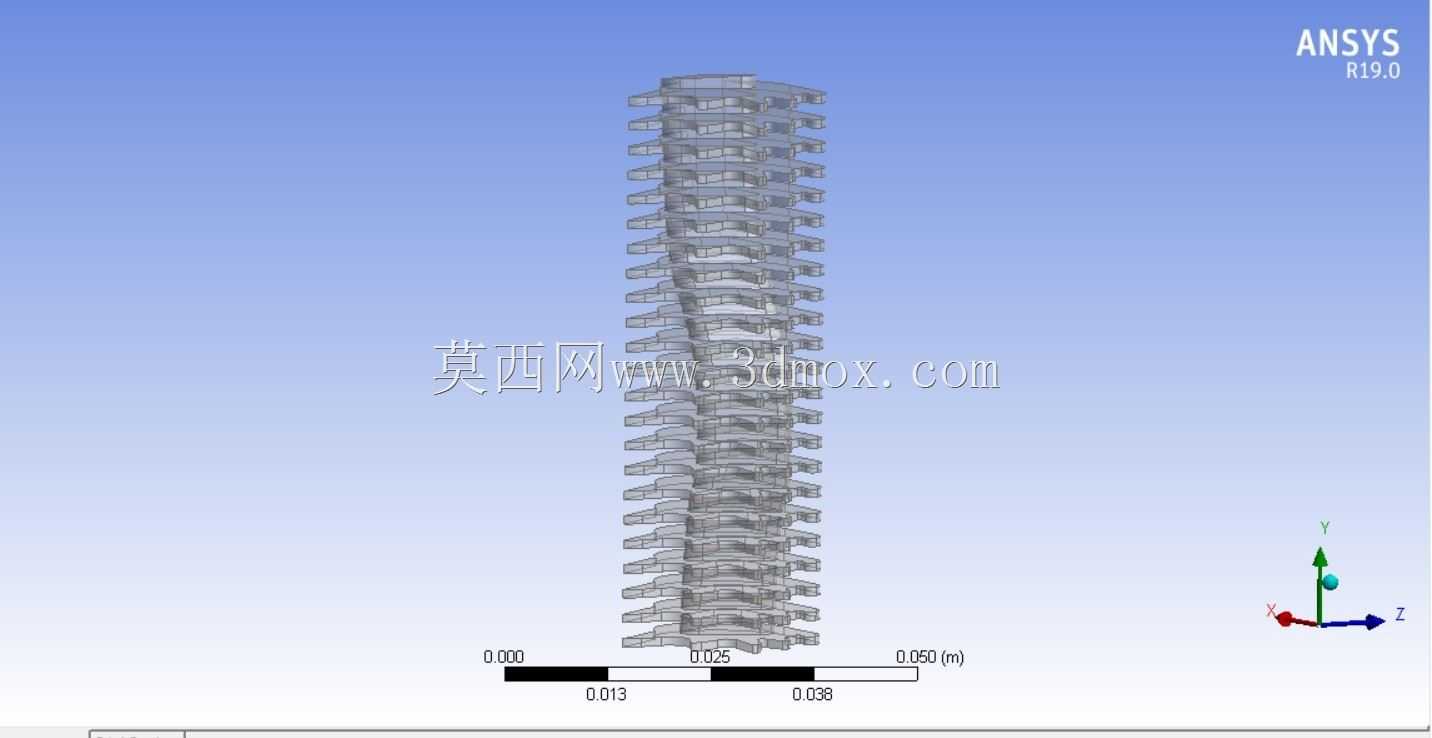

从工程应用的落地角度来看，这类简化后的脊柱结构模型，能够大幅降低生物力学分析的入门门槛，结构设计人员不需要掌握复杂的软组织建模方法，就可以快速完成不同载荷条件下的脊柱力学响应计算，缩短康复辅具、人因产品的开发周期。模型的网格划分采用二阶四面体单元，在椎体的应力集中区域做了网格加密，保证计算结果的收敛性，整体单元数量控制在合理区间，普通配置的工作站就可以在短时间内完成求解计算，不需要依托高性能计算集群，适合中小研发团队开展相关方向的技术探索。
