离心泵用径向叶轮叶片结构设计

　　在流体输送类涡轮机械的核心部件设计中，叶轮叶片的型线与结构直接决定了整机的水力效率与运行稳定性，这类带径向排布叶片的半开式叶轮，常应用于单级离心泵、低压离心通风机等设备中，承担着将原动机输入的机械能转化为流体压力能与动能的核心作用。从实际工况适配来看，这类叶轮多用于输送清水或低粘度、无硬质颗粒的流体介质，在民用供水、工业循环水系统、小型通风排风场景中十分常见，其叶片的进出口安装角、叶片数、轮盘与轮盖的配合间隙，都是设计阶段需要反复校核的核心参数。

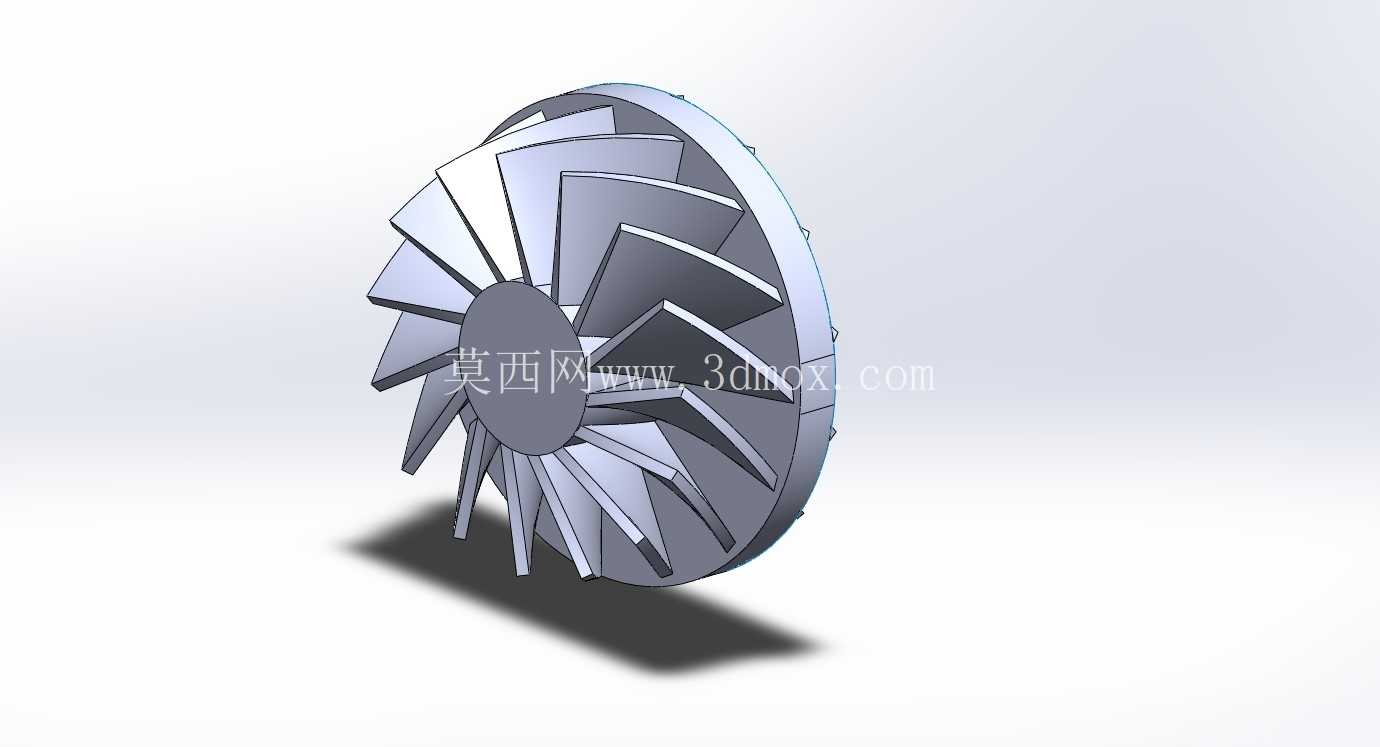

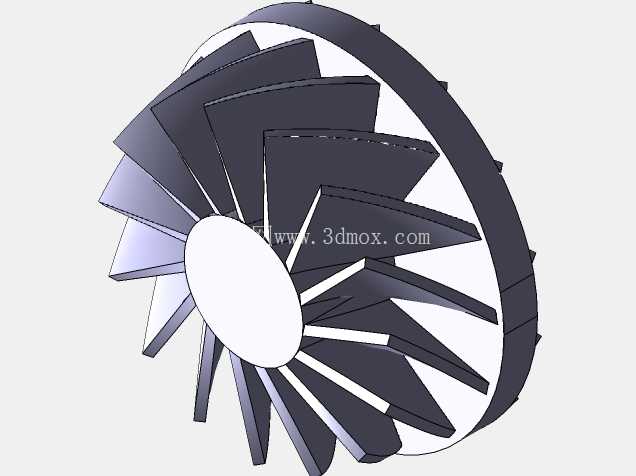

　　设计这类叶轮时，首先要匹配额定工况下的流量与扬程参数，确定叶轮的进口直径、出口宽度、叶片出口安放角，本次设计的叶轮采用后弯式叶片构型，相比前弯叶片，后弯型的叶轮流道内流体流动更平缓，流动损失更小，高效工作区范围更宽，更适合离心泵这类需要稳定运行压力的设备。叶片沿轮盘周向均匀排布，每一片叶片的型线从进口边到出口边采用光滑的空间曲面过渡，避免流道内出现局部低压区引发汽蚀，同时叶片与轮盘的连接位置做了圆角过渡处理，减少应力集中，提升部件在高速旋转下的结构强度，避免长期运行出现叶片根部疲劳断裂的问题。

　　从安装边界来看，叶轮中心设置了与泵轴配合的轮毂孔，孔位的公差配合通常选用H7/k6的过渡配合，保证与轴的同轴度，同时轮毂端面设置了键槽，用于传递扭矩，安装时需要保证叶轮的径向跳动量控制在0.05mm以内，端面跳动量不超过0.03mm，避免高速旋转时出现动不平衡引发的机组振动。叶轮的外圆直径需要匹配泵体的蜗壳内壁尺寸，两者之间的间隙控制在叶轮直径的0.5%~1%之间，间隙过大会导致流体回流损失增加，降低整机效率，间隙过小则容易在运行中出现叶轮与蜗壳的刮碰，引发设备故障。

　　在实际的流体做功过程中，流体从叶轮轴向进入，经过叶片间的流道时，受叶片的偏转作用改变流动方向，随叶轮一起旋转获得离心力，在流道内完成能量转换后从叶轮径向流出，进入蜗壳收集后输送到出口管路。设计过程中需要对叶片间的流道截面做渐变处理，保证流道的过流面积从进口到出口平滑变化，避免流道突然扩张或收缩引发的局部涡流损失，同时叶片的进口边做了修圆处理，减少流体进口冲击损失，提升叶轮在变工况下的适应能力，避免小流量工况下过早出现喘振问题。

　　从结构材质适配来看，这类叶轮如果采用铝合金材质加工，整体重量更轻，启动惯性小，适合小型移动式泵组使用，若采用不锈钢铸造，则可以适配有轻度腐蚀性的流体输送场景。叶片的厚度从根部到顶部做了渐变减薄处理，在保证结构强度的前提下，尽可能减少叶片对流体的排挤效应，提升流道的有效过流面积，同时叶片顶部的形状需要与配套的轮盖（若为闭式叶轮）或泵腔内壁间隙匹配，半开式叶轮的叶片顶部与泵腔壁面的间隙需要控制在0.2~0.5mm之间，平衡泄漏损失与加工装配难度。

　　在建模过程中，需要先通过水力计算得到叶片的轴面投影图，再通过保角变换法得到叶片的空间型线点，通过曲面放样生成单个叶片，再通过圆周阵列得到所有叶片结构，最后与轮盘、轮毂合并为整体结构，建模时需要注意所有曲面的连续性，避免出现尖角、碎面等问题，保证后续导入仿真软件做流场分析或结构强度分析时网格划分的质量，同时也要兼顾后续加工的工艺性，若采用铸造工艺生产，需要预留合适的拔模斜度，若采用五轴铣削加工，则要保证叶片曲面的加工可达性，避免出现刀具无法到达的死角。
