航空涡轮喷气发动机转子结构三维数模

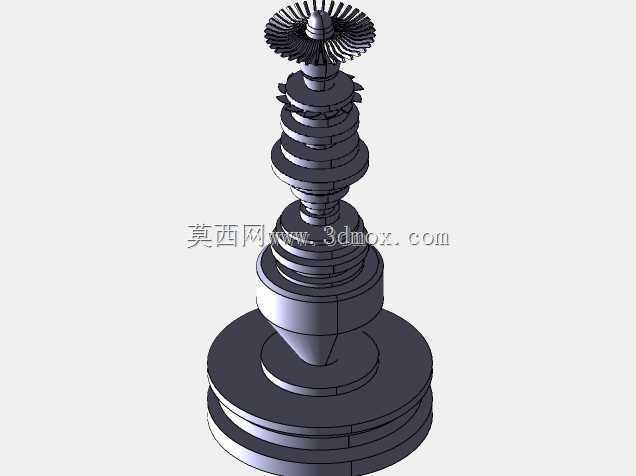

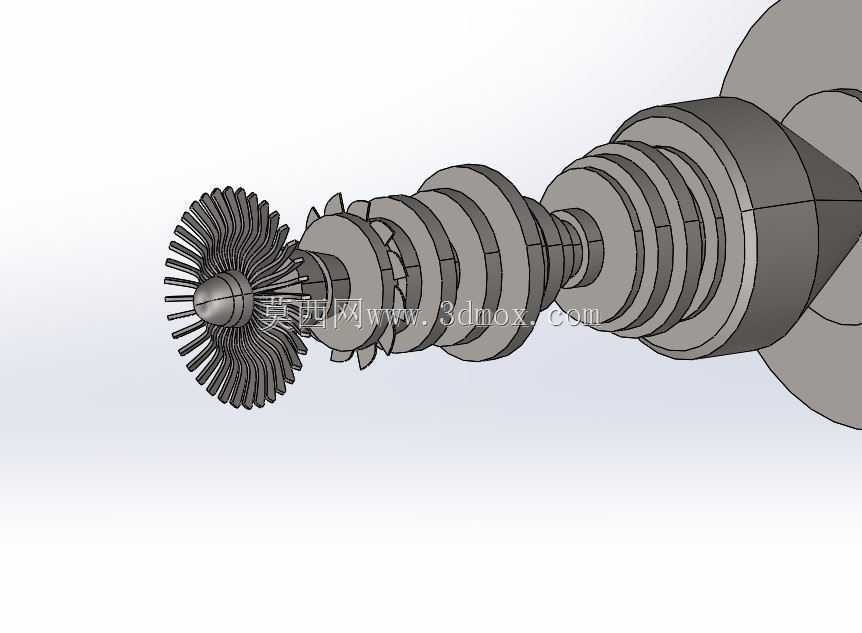

　　该模型还原的涡轮喷气发动机核心转子组件，是亚音速固定翼航空飞行器动力系统的核心做功部件，广泛适配于轻型军用教练机、早期民用通勤飞机以及大尺寸航模动力改装场景，承担着进气压缩、燃烧能量传递、尾喷推力输出的全流程动力转换功能。从结构功能来看，整套转子沿轴向依次布置进气整流段、多级轴流压气机轮盘、燃烧室衔接轴段、涡轮做功轮盘以及尾端传动连接轴，各段轮盘通过过盈配合加周向销钉的方式与中心主轴固连，保证高转速工况下的同轴度与扭矩传递可靠性。前端涡轮叶片采用带叶冠的扭曲翼型设计，叶型截面沿叶高方向按等环量规律扭转，既能够降低叶片顶部的气流泄漏损失，也可在高速旋转时通过叶冠的摩擦阻尼抑制叶片振动，避免共振引发的结构疲劳失效；

　　各级压气机轮盘的直径沿气流方向逐级递增，匹配压缩过程中空气压力升高、比体积减小的流动特性，每级轮盘上的叶片安装角经过逐级调整，保证气流在压气机流道内始终处于合理攻角范围，避免发生喘振、失速等气动故障。设计过程中优先考虑了转子的动平衡特性，所有轮盘的质心均严格对齐主轴旋转轴线，各级叶片采用分组配重的方式安装，将转子工作转速范围内的不平衡量控制在航空发动机通用规范要求的阈值内，减少工作过程中的轴承载荷与整机振动。从安装边界来看，整套转子的轴向定位依靠主轴两端的角接触球轴承实现，轴承安装位预留了标准的润滑介质通道与密封件安装槽，可适配现有多数中小推力涡喷发动机的机匣安装尺寸；转子与燃烧室、尾喷管的衔接段预留了径向间隙，

　　避免热态工作时零部件热膨胀引发碰磨故障。模型完整还原了各零部件的配合关系，叶片的叶根榫头、轮盘的榫槽结构、中心轴的润滑孔道都做了精细化建模，既可以作为航空发动机原理教学的演示模型，也可作为小型涡喷发动机改装设计的结构参考，帮助设计人员快速梳理转子系统的气动布局与结构匹配逻辑，校核转子与周边静子部件的安装间隙，排查结构设计中可能存在的应力集中与共振风险。在实际工程应用中，这类转子组件的加工精度要求极高，叶片型面的轮廓度公差通常控制在微米级，轮盘与主轴的配合过盈量需要根据工作转速、材料热膨胀系数精确计算，建模过程中对这些配合面的尺寸公差做了对应标注，能够为后续的零部件加工、装配工艺制定提供直观的三维参考。
