工业落地式强力送风风扇结构设计

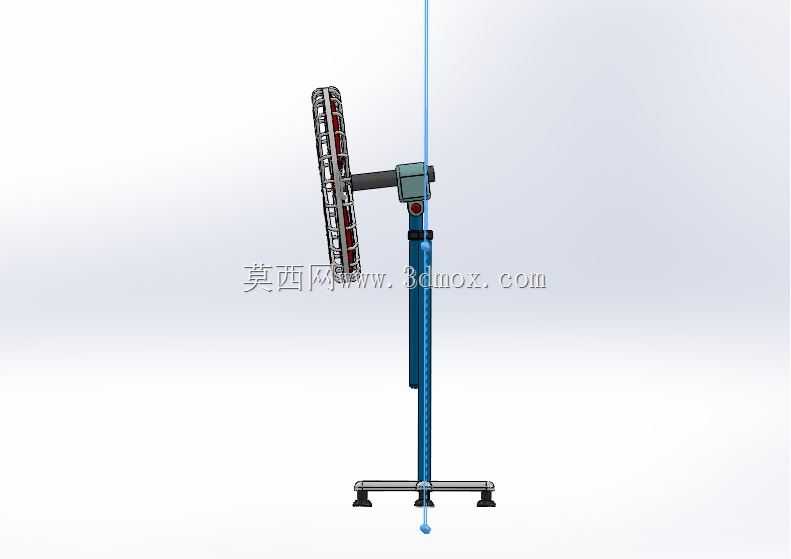

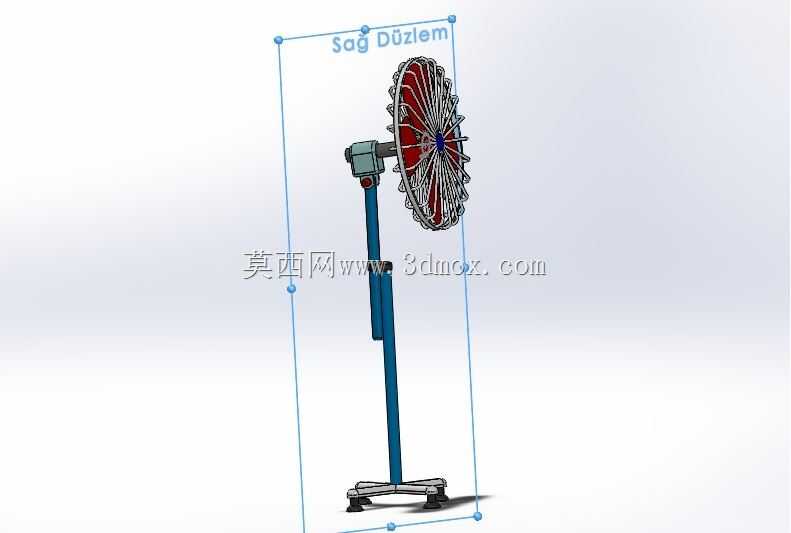

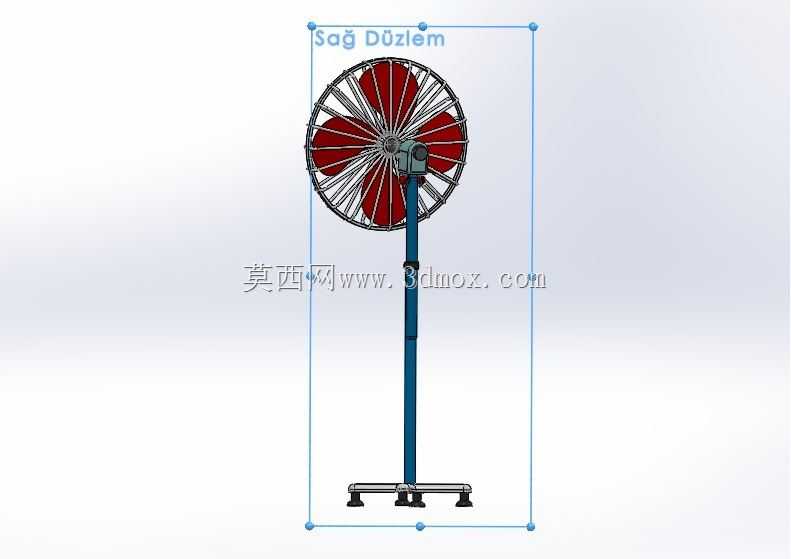

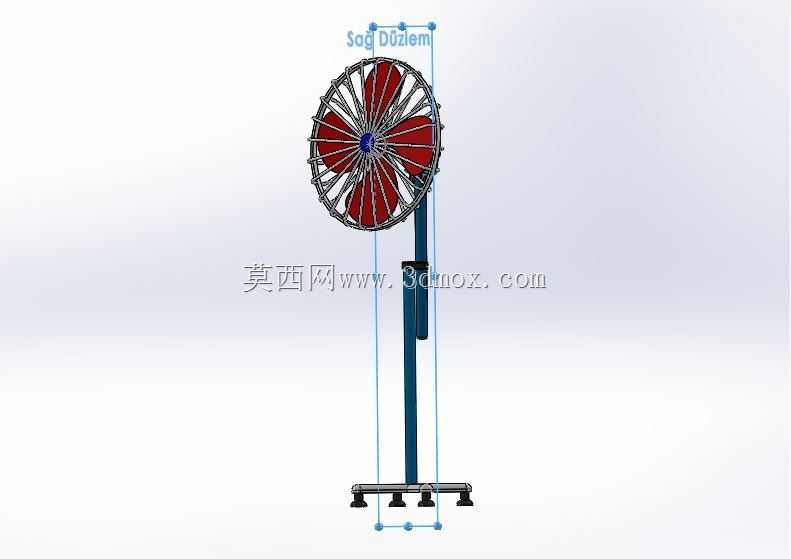

这款落地式送风设备的三维结构设计，核心围绕工业生产车间、仓储物流区域、大型商用空间的定点通风降温需求展开，区别于家用小尺寸风扇，其结构强度、送风覆盖范围、运行稳定性都针对长时间连续作业场景做了针对性优化。从整体结构来看，设备采用立式立柱支撑结构，底部为十字形加重支撑底座，底座四个支脚末端配置可调式防滑减震脚垫，安装时可根据地面平整度调整脚垫高度，确保整机在最大风速档位运行时不会出现晃动、位移问题，底座的支撑跨距经过受力校核，整机重心落在底座支撑面的几何中心区域，即使受到轻微外力碰撞也不会发生侧翻，适配水泥地面、环氧地坪、钢板地面等多种工业常见地面工况。

风筒部分采用圆形金属防护网结构，防护网的筋条间距严格按照安全防护规范设计，既不会阻碍气流流通，也能避免作业人员肢体意外接触运转中的扇叶造成伤害，扇叶采用大倾角曲面设计，材质匹配对应的结构强度要求，运转时可推动大流量空气定向流动，送风距离覆盖半径可达8至12米，能够满足大空间内的岗位定点送风、区域空气流通需求。扇叶中心的固定结构做了动平衡校准设计，建模时对扇叶的质量分布做了对称校核，避免高速运转时产生偏心振动，降低长期运行的结构疲劳损耗，延长轴承部件的使用寿命。

立柱部分采用分段式可升降结构，可根据实际送风高度需求调整风筒的安装高度，调整区间覆盖1.2米至1.8米的常用作业面高度，既可以对准低位作业岗位送风，也可以抬高位置推动整个空间的空气循环。风筒与立柱的连接部位配置角度调节锁紧机构，可在水平方向360度旋转调整送风朝向，垂直方向可在上下30度区间内调整俯仰角度，调整到位后通过锁紧螺栓固定角度，不会因为设备运行振动出现角度偏移。

建模过程中对各个部件的装配公差做了预留设计，防护网与风筒壳体的连接采用卡扣加螺栓的双重固定方式，既方便后期拆解维护清洁扇叶，也能保证长期运行的连接可靠性。电机安装位位于风筒中心的支撑筋交汇处，支撑筋采用流线型设计，尽可能降低对气流的阻挡损耗，电机的安装位预留了标准的安装孔位，可适配不同功率等级的同规格驱动电机，方便根据实际送风需求匹配对应动力配置。

电气走线全部隐藏在立柱腔体内部，避免线路外露受到车间内粉尘、水汽的侵蚀，也防止作业过程中剐蹭线路造成安全隐患，底座内部预留了配重块安装空间，可根据实际使用场景添加配重块进一步提升整机稳定性，若需要移动设备，也可将选配的脚轮组件替换原有固定脚垫，方便在不同作业区域之间转移使用。

从安装边界来看，整机最大外轮廓直径为750mm，最低安装高度为1250mm，最高升起高度为1850mm，安装时需要预留后方至少200mm的进风空间，前方无遮挡区域保证送风气流顺畅，设备的固定脚垫安装孔位可适配膨胀螺栓固定，若在长期固定的岗位使用，可通过膨胀螺栓将底座直接固定在地面，进一步提升运行稳定性。

结构设计时充分考虑了后期维护的便利性，扇叶、防护网、电机等易损部件都采用模块化设计，拆解时不需要破坏主体结构，即可单独更换损坏部件，降低全生命周期的使用成本。所有外露的金属部件都做了对应的防腐防锈表面处理，能够适应多粉尘、一定湿度的工业车间环境，不会因为长期使用出现锈蚀掉漆的问题。
