手动连杆式小型压力加工设备结构

在小批量零件加工、机修工位、教学实训以及五金小件压装场景里，这类手动连杆式压力设备的出镜率一直不低，不同于大吨位液压、气动压机需要配套动力源、管线铺设，这类纯机械结构的手动压机完全依靠人力输入，通过连杆机构的力放大效应输出压装力，不需要外接电源和气源，安装位置不受管线约束，台钳式的C型开口机架可以直接固定在常规钳工工作台面上，不需要做专门的设备基础，对于零散压装、小批量试生产、样件修配这类场景来说，适配性非常强。

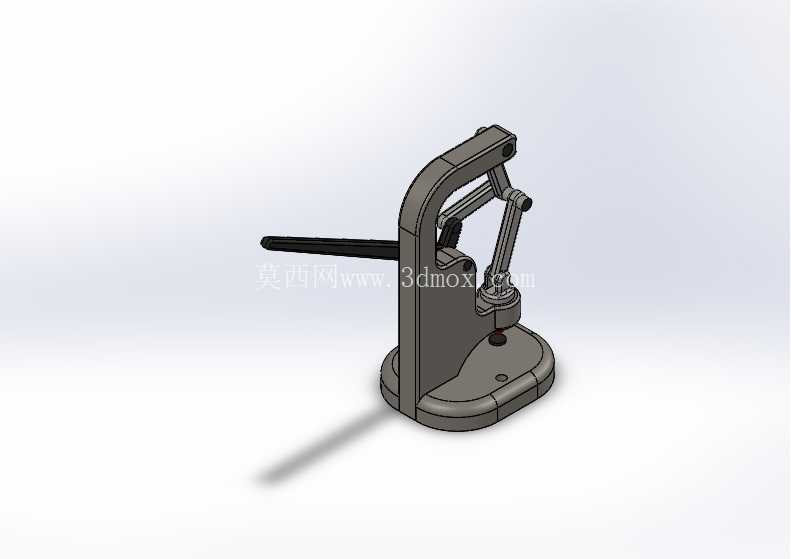

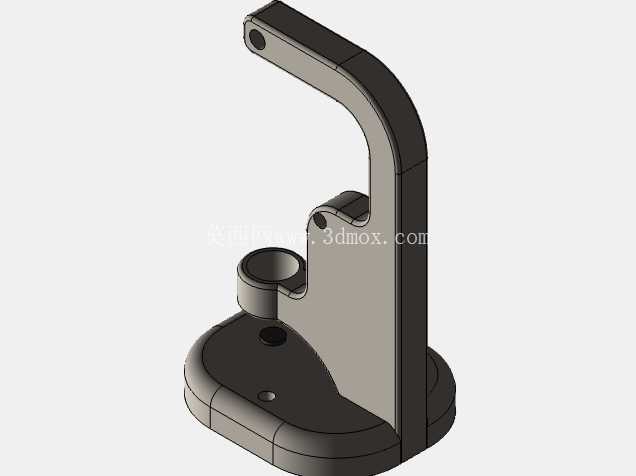

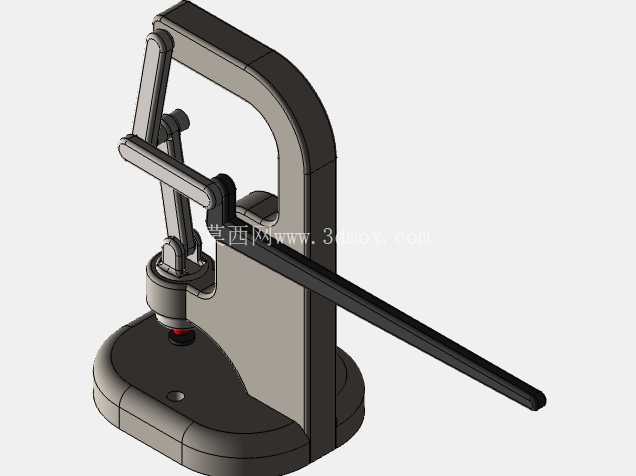

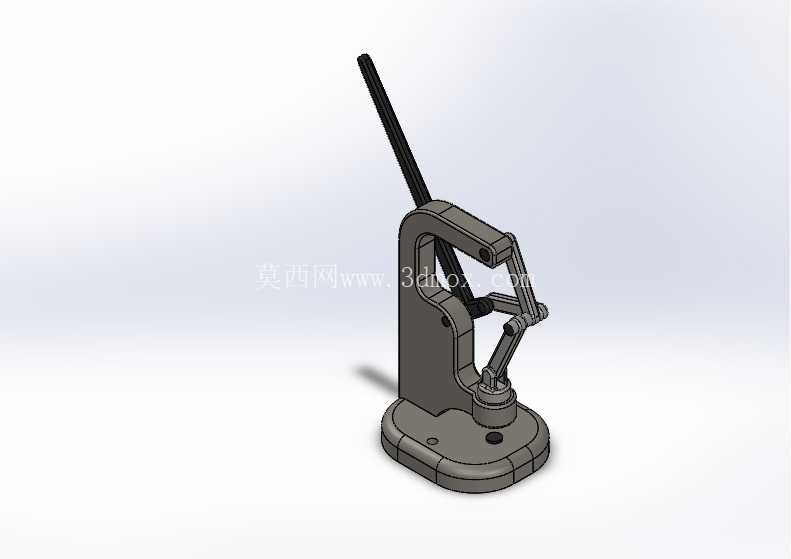

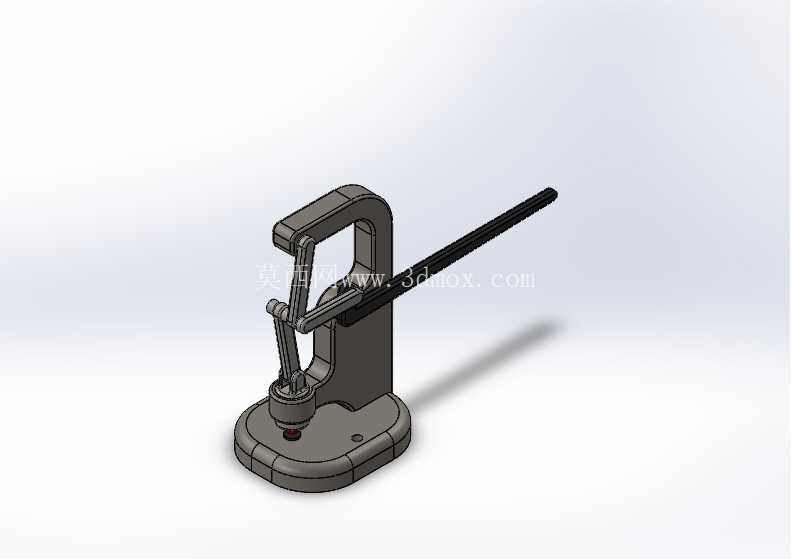

从结构设计逻辑来看，整体采用C型开式机架布局，这种布局的最大优势是操作空间开放，工件上下料不需要从机架侧面穿入，正面即可完成工件放置、定位、压装的全流程操作，机架底部做了加宽的平底安装座，安装座上预留了螺栓固定孔位，可以通过T型螺栓或者普通膨胀螺栓固定在工作台面上，避免压装过程中设备受力倾翻，安装座的平面度设计要求控制在0.1mm以内，保证压头下行过程中与安装基准面的垂直度，避免压装过程中出现偏载导致零件压歪、连杆受力异常的问题。

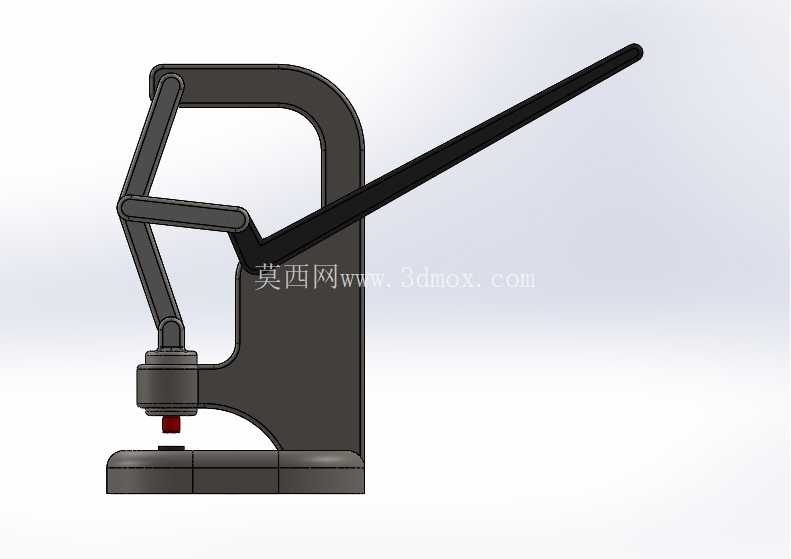

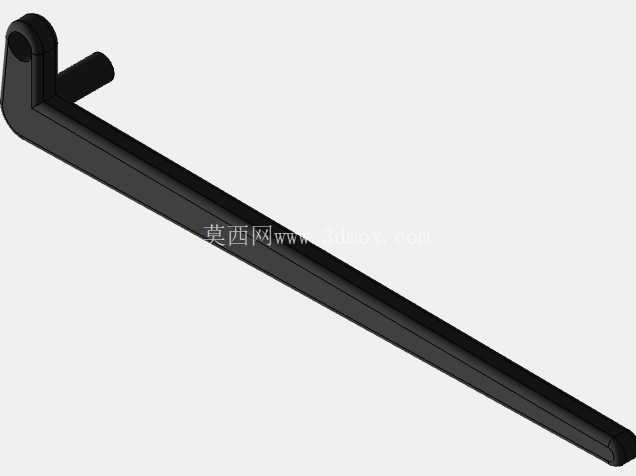

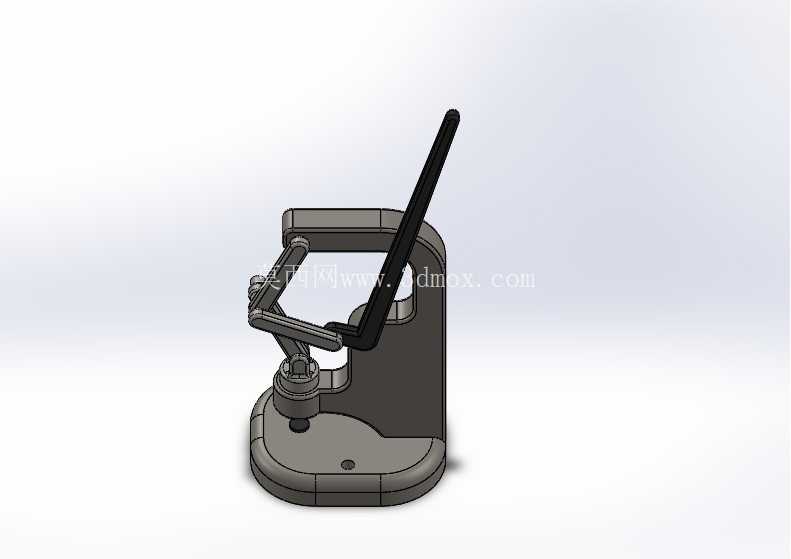

力传递路径的设计上，采用了长操作杆配合肘节连杆的增力结构，操作杆的长度经过力臂匹配设计，普通人单手施加的握力经过长力臂一级放大后，传递到连杆铰接点，再通过肘节连杆在接近下死点位置的力放大效应，最终在压头位置输出足够的压装力，这种结构的特性是在压头接近行程终点时输出力达到峰值，刚好匹配压装工序最后阶段需要最大压入力的工况，而在空行程阶段操作力很轻，操作人员可以快速扳动操作杆带动压头快速下行接触工件，减少空行程的操作时间，提升作业效率。

压头部分采用了可拆卸式的压头接口设计，可以根据不同的压装需求更换平压头、V型压头、定位压头等不同的工作头，适配轴承压入、销钉压装、小件铆接、零件校直等不同的作业需求，压头的导向部分集成在C型机架的上部导向孔内，导向长度经过匹配设计，保证压头全行程内的径向间隙控制在合理范围，避免压头下行过程中出现卡滞、偏摆的问题，导向孔内设计了储油槽，可以定期加注润滑脂减少运动副的磨损，延长设备的使用寿命。

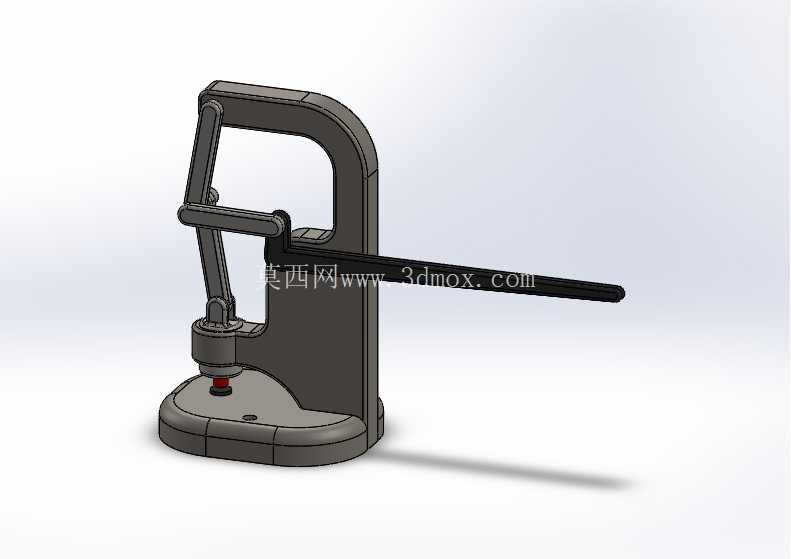

机架的应力分布设计上，C型机架的喉口深度经过核算，既保证足够的工件放置空间，又控制喉口处的应力集中，机架的截面厚度在喉口位置做了加厚处理，避免长期受力后机架出现张口变形，导致压头垂直度超差，所有铰接位置都采用了销轴加衬套的结构，衬套选用耐磨铜合金材质，磨损后可以单独更换，不需要整体更换连杆或者机架，降低后期的维护成本，销轴端部设计了注油孔，可以定期加注润滑油减小铰接点的转动阻力，让操作手感更顺畅。

从安装边界尺寸来看，这类小型手动压机的整体占地面积不足0.1平方米，固定在工作台面上之后，操作杆在最大张开位置时的回转半径经过优化，不会超出常规钳工工作台的边缘，不会和台面上的其他工具、量具产生干涉，压头的行程设计覆盖了常规小型零件的压装高度需求，喉口的开口高度可以容纳高度在150mm以内的工件，完全满足小型五金件、电子结构件、机械小总成的压装作业需求，设备整体重量控制在单人可以搬运的范围内，不需要起重设备辅助就可以完成工位转移、安装固定的工作。

在实际使用场景中，这类设备常被用于维修车间的轴承更换、小零件铆接，生产线旁的离线返修压装，职业院校的机械实训教学，以及五金加工个体户的小批量压装工序，相比动力类压机，它没有能耗成本，没有气动液压元件的泄漏故障风险，日常只需要定期给铰接点、导向面加注润滑油就可以维持正常工作，故障率极低，对于压装力要求不高、作业频次中等的场景来说，是性价比极高的压装作业设备。在三维建模过程中，这类结构需要重点验证连杆机构的运动干涉情况，核算操作杆在不同角度下的压头输出力变化曲线，校核C型机架在最大载荷下的变形量，保证结构强度和刚度满足使用需求，同时要验证压头全行程的直线度，确保压装精度符合工艺要求。
