手动台式金属管材弯管加工装置

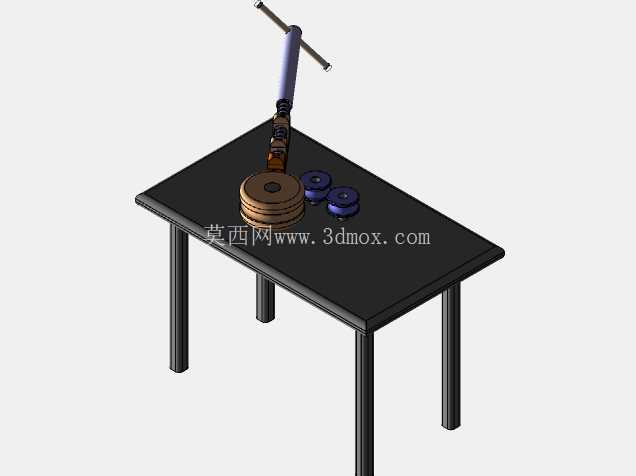

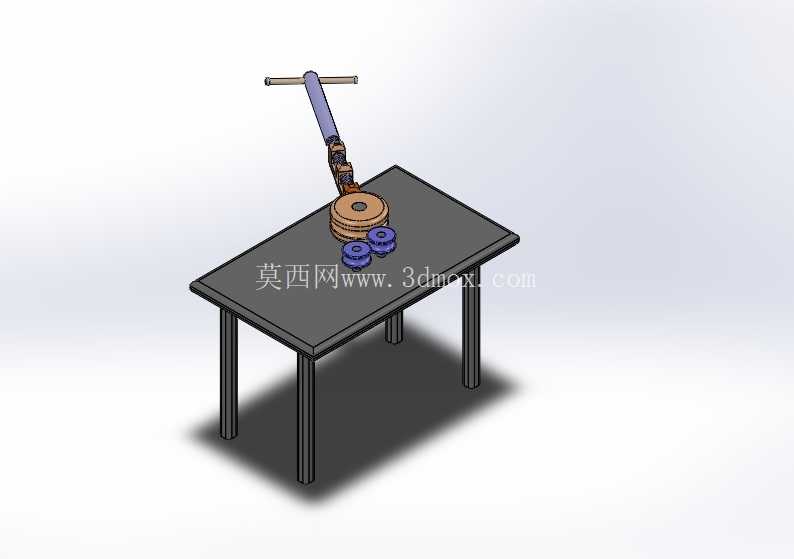

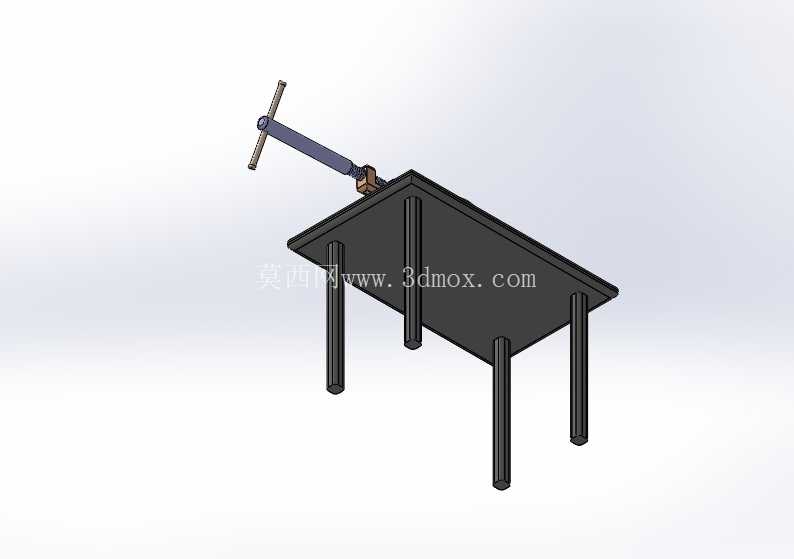

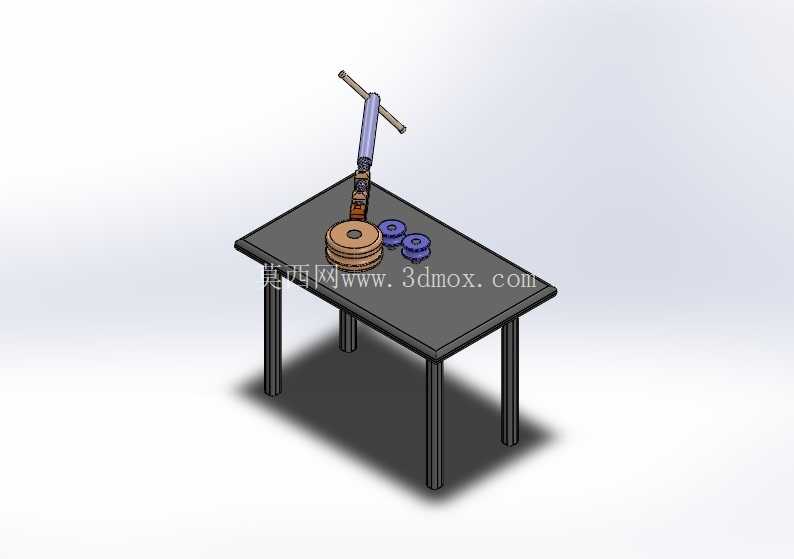

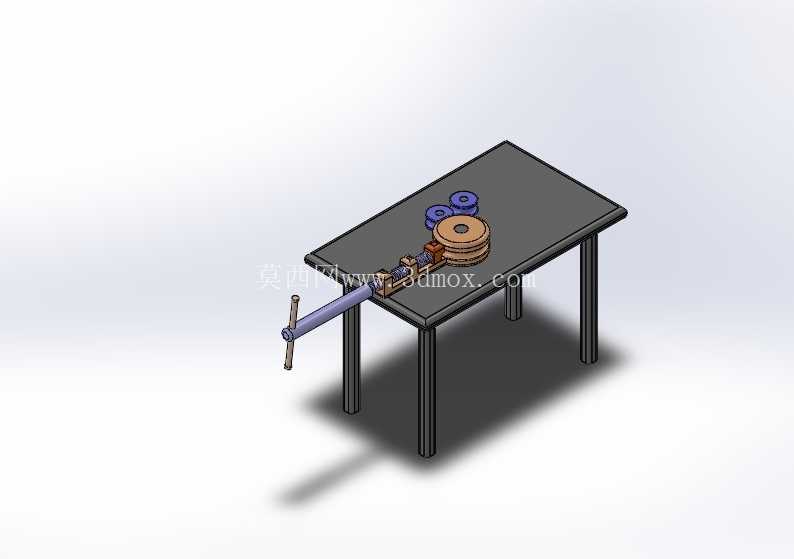

　　在五金加工、小型金属构件预制、维修维保类作业场景里，小直径金属管材的小批量弯折需求一直存在，这类作业往往不需要高功率的全自动数控弯管设备，手动台式弯管装置凭借低投入、操作灵活、无动力依赖的特点，成为现场加工、零散订单处理环节的常用工装。这套手动弯管装置采用台式支撑结构，主体作业平台为矩形平板结构，四条立式支腿提供稳定的支撑基础，作业时无需额外打地基固定，放置在平整的硬质地面即可开展作业，整体安装边界适配常规车间工位、维修站点的操作空间，不会占用过多场地面积，单人即可完成移位与操作准备。

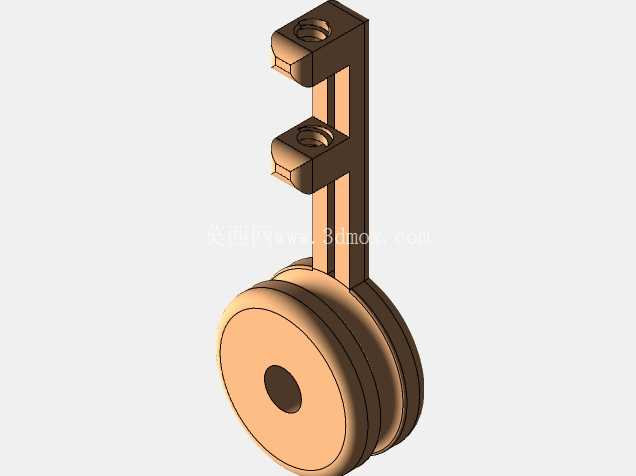

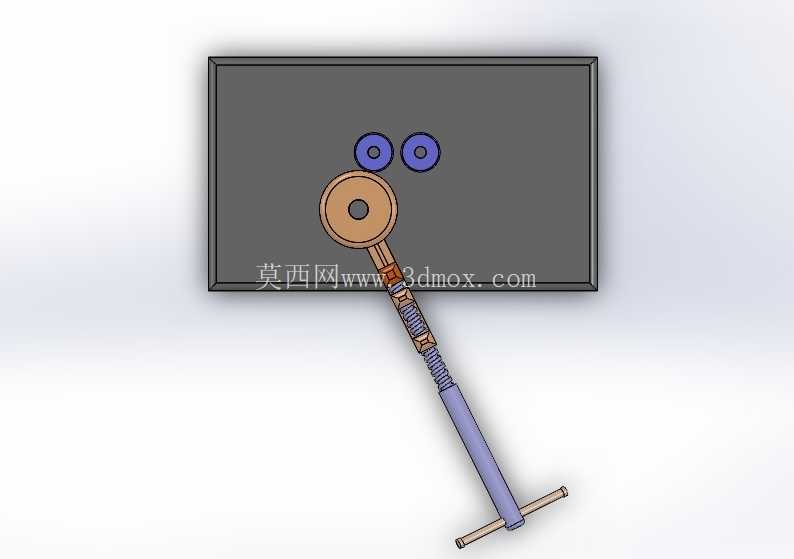

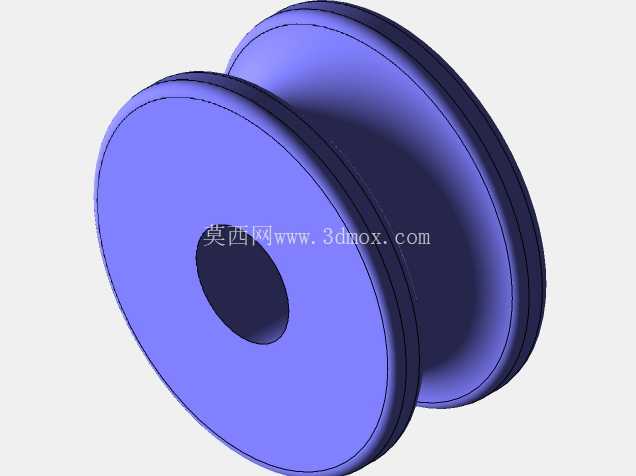

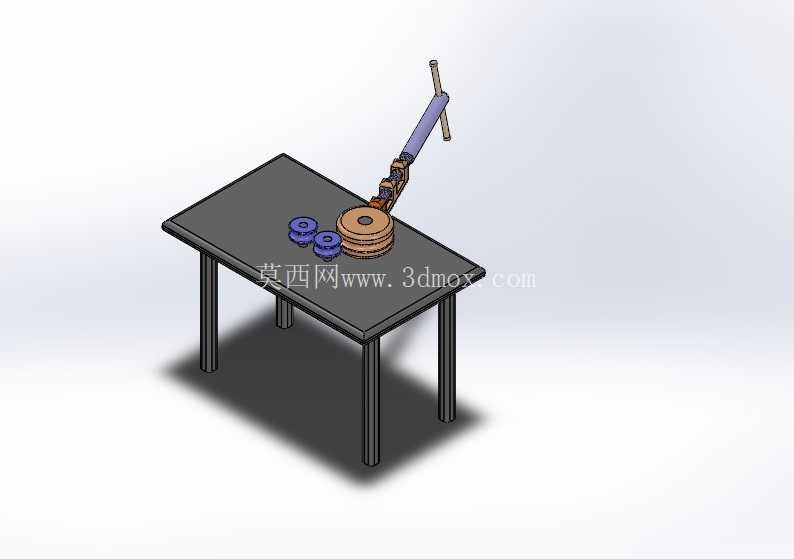

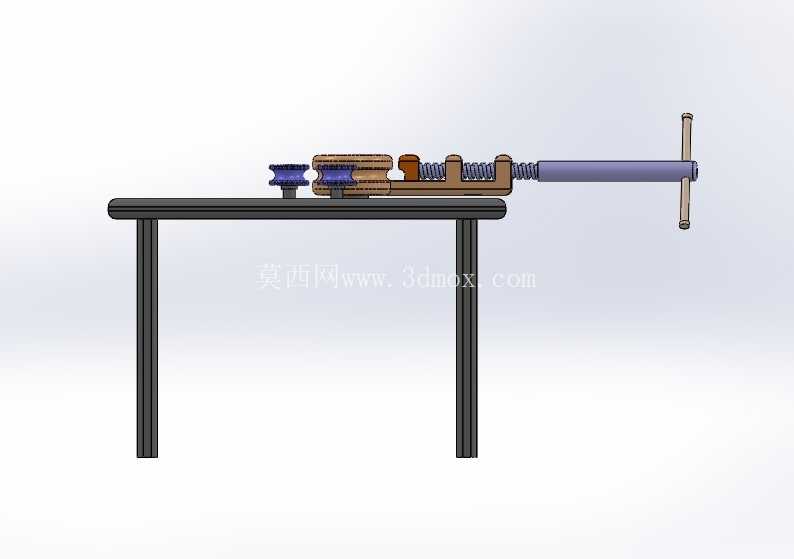

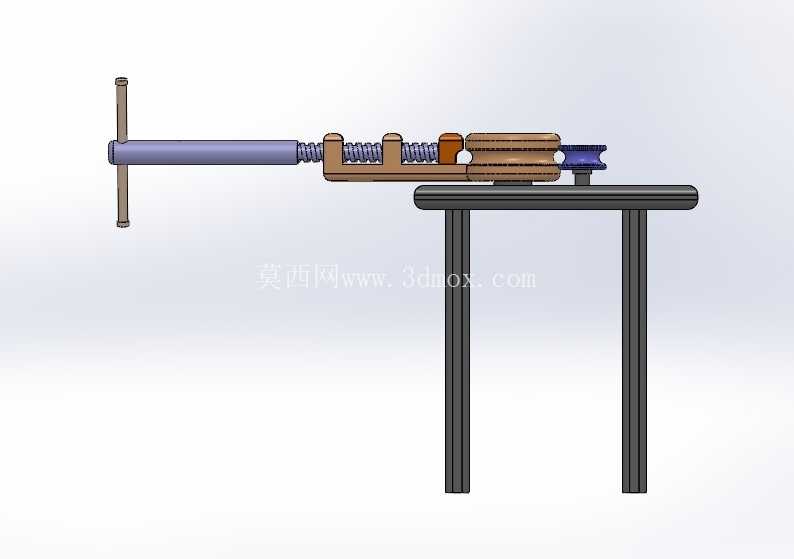

　　装置的核心弯折执行部分设置在平台台面的中心作业区，配套不同规格的成型轮模，可对应不同管径、不同弯折半径的管材加工需求，轮模采用同轴定位结构，更换时只需松开锁紧件即可完成替换，无需复杂的对位调整，适配现场快速换型的作业节奏。操作端采用加长杠杆式手柄结构，利用杠杆力矩放大原理降低操作人员的施力强度，弯折过程中操作人员只需扳动手柄即可带动压合结构沿轮模轮廓运动，将管材逐步挤压贴合轮模成型面，整个弯折过程匀速可控，可根据管材材质的塑性特性实时调整施力节奏，避免薄壁管材出现弯折瘪陷、开裂的问题。从设计逻辑来看，这套装置没有采用复杂的传动结构，所有受力部件均采用刚性连接设计，核心受力点做了加厚处理，长期承受弯折反作用力也不会出现结构形变，平台台面预留的轮模安装位可兼容多规格轮模的安装定位，不需要额外加工适配结构。装置的作业高度符合人体站立操作的 ergonomic 要求，操作人员站立时手臂自然下垂即可触及操作手柄与待加工管材的放置位，长时间作业也不会产生过度的肢体疲劳。

　　在实际使用场景中，这类手动弯管装置可处理薄壁钢管、铝管、铜管等常见金属管材的弯折作业，弯折角度可通过操作人员手动控制，可实现0到180度范围内任意角度的弯折成型，加工出的管件弯折处圆弧过渡均匀，不会出现明显的折痕或截面变形，能够满足护栏制作、小型管路布设、五金构件加工、设备维修配管等场景的加工精度要求。不同于大型全自动弯管设备需要接电、调试参数的准备流程，这套装置随时可以投入作业，对于零散的、非标准化的弯管需求，加工效率远高于需要前期调试的自动化设备，同时设备本身几乎没有易损易耗件，日常维护只需做好转动部位的润滑即可，长期使用成本极低。

　　装置的轮模与管材接触的工作面做了圆弧过渡处理，不会在管材表面留下压痕或划伤，对于表面质量要求较高的装饰类管材加工也能适配。平台台面除了核心弯折作业区外，预留了足够的临时放置空间，可临时摆放待加工管材、替换轮模、测量工具等作业物料，不需要额外配置辅助工作台。支腿底部可根据场地情况加装防滑垫，进一步提升作业时的稳定性，避免扳动手柄时装置出现移位。从结构建模的角度来看，这套装置的所有零部件均采用规则几何特征构建，支腿为标准型材结构，平台为平板件，轮模为回转体结构，手柄为杆类零件，整体装配关系简单清晰，没有复杂的曲面特征，建模过程中可通过参数化设计调整平台尺寸、轮模规格、手柄长度等参数，快速衍生出适配不同加工能力的同系列装置，满足不同加工场景的定制化需求。在实际选型参考中，这类装置的加工能力主要受轮模强度、手柄长度、平台刚性的限制，针对不同壁厚、不同材质的管材，可对应调整轮模的材质与锁紧结构的强度，确保弯折过程中不会出现轮模碎裂、锁紧滑脱的安全问题。
