实验室用卧式水平摇床结构设计

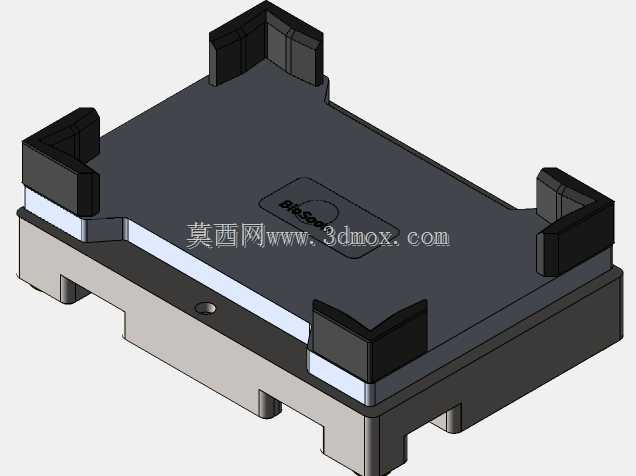

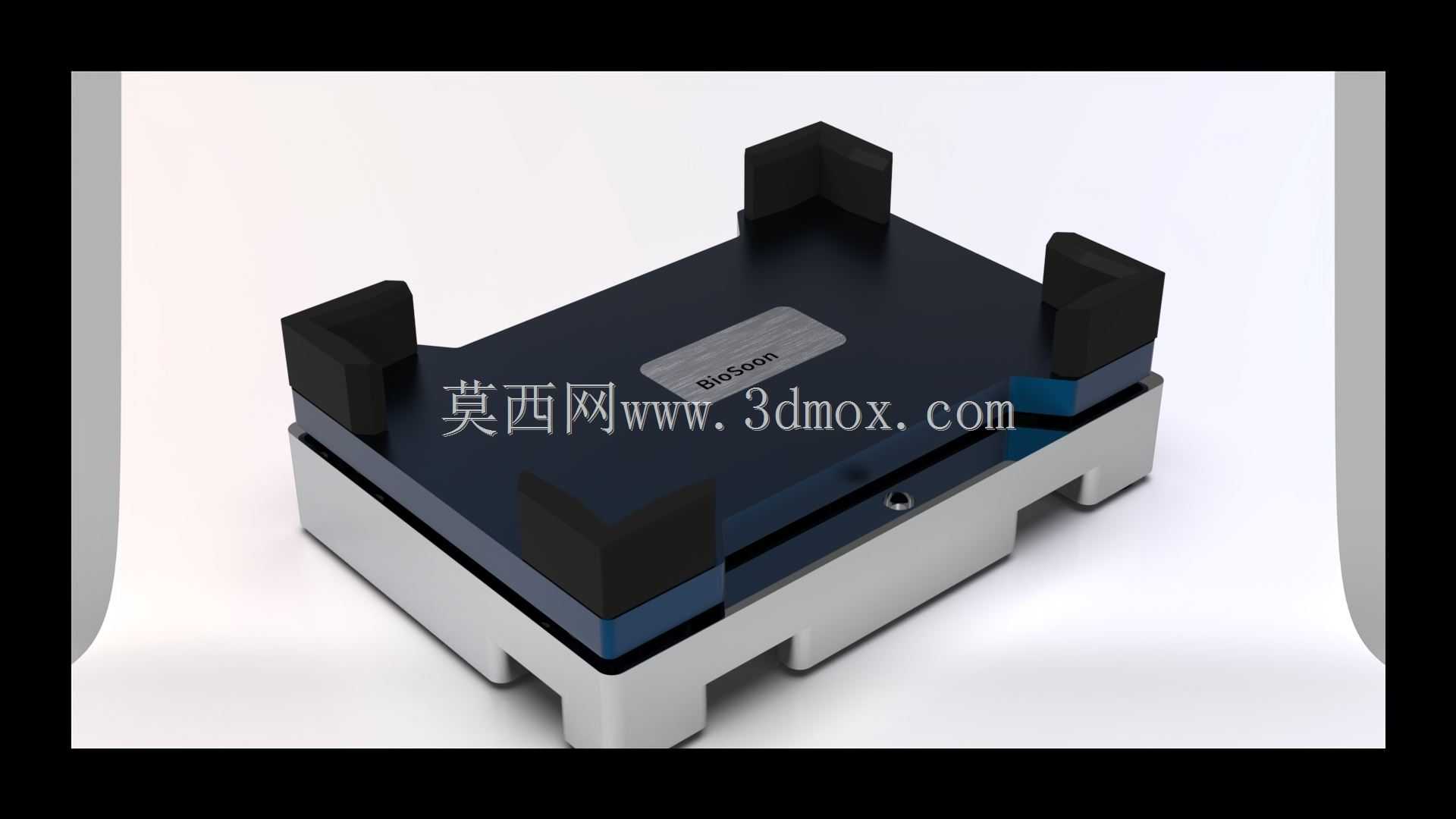

　　在微生物检测、药物制剂研发、食品微生物筛查这类实验场景里，样品的均匀振荡孵育是前处理环节里重复度极高的工序，这款卧式水平振动台的结构设计，完全围绕实验室微孔板批量处理的实际需求展开，没有冗余的装饰性结构，所有外形与内部结构的设计都服务于稳定振荡、小体积占位、低运行噪音这几个核心使用诉求。从结构布局来看，设备采用上下分层的承载设计，底部为驱动与配重基座，上部为样品载台，四个角设置的弹性挡块是针对标准96孔深孔板、浅孔板的快速装夹设计，不需要额外的锁紧夹具，放置孔板时直接卡入四个挡块围成的承载区域即可，挡块采用软质包胶结构，既可以避免振荡过程中孔板边缘被硬接触磨损，也能抵消高速振荡时的微小窜动，防止孔板移位甩出。

　　驱动部分采用偏心轮水平回转的振荡原理，区别于垂直振动的结构，水平圆周振荡的方式不会让孔内液体产生垂直方向的飞溅，适配96孔板这类带密封膜或者半开盖的孵育场景，转速覆盖30rpm到800rpm的区间，低速段可用于细胞培养的缓慢混匀，避免剪切力对细胞样本造成损伤，高速段可用于试剂快速溶解、免疫反应的充分结合，连续运行的结构设计可以满足长时间孵育振荡的实验需求，不需要中途停机散热。基座部分的设计做了重心下沉处理，整体配重集中在底部壳体，高速运行时不会因为偏心转动产生整机位移，底部的四个支撑脚采用阻尼橡胶材质，既可以隔绝振荡产生的振动传递到实验台面，也能抵消不同转速下的共振点，降低运行噪音。

　　载台的平面度控制在0.1mm以内，保证放置的孔板各个位置都处于同一水平面上，避免振荡过程中不同孔位的液体振荡幅度出现差异，影响实验结果的平行性。设备的外形尺寸适配常规实验室超净台、恒温孵育箱的内部放置空间，整体宽度和深度控制在小型实验设备的常规占位范围内，不需要额外预留过大的安装空间，供电采用通用的市电输入规格，不需要配套专用的供电模块，可以直接在常规实验室环境下部署使用。从建模细节来看，上部载台的金属标识区域做了下沉式的铭牌安装位，外壳的拼接缝都做了错位止口设计，避免实验过程中溅出的液体顺着缝隙流入设备内部，基座侧面的散热孔采用朝下的斜向开孔，既可以保证驱动电机运行时的空气流通散热，也能防止液体滴入散热孔造成电路故障。

　　四个角的挡块采用可拆卸的结构设计，如果需要更换不同规格的样品载具，只需要更换对应尺寸的挡块即可，不需要更换整个上部载台，拓展了设备的适配范围，可以兼容不同规格的培养板、试剂瓶架等载具。在结构强度设计上，上部载台采用硬质阳极氧化的铝合金材质，兼顾轻量化和结构刚性，长期运行不会因为反复的交变载荷产生载台变形，底部基座采用ABS工程塑料搭配内部金属配重块，既控制了整机重量便于搬运，也保证了运行时的稳定性。偏心驱动部分的轴承采用免维护的深沟球轴承，长期连续运行也不需要额外加注润滑脂，降低了设备的日常维护成本，传动部分的连接采用防松结构设计，避免高速运转时连接部件松动产生异常噪音或者运行故障。
