实验室色谱分析用精密流体输送装置结构

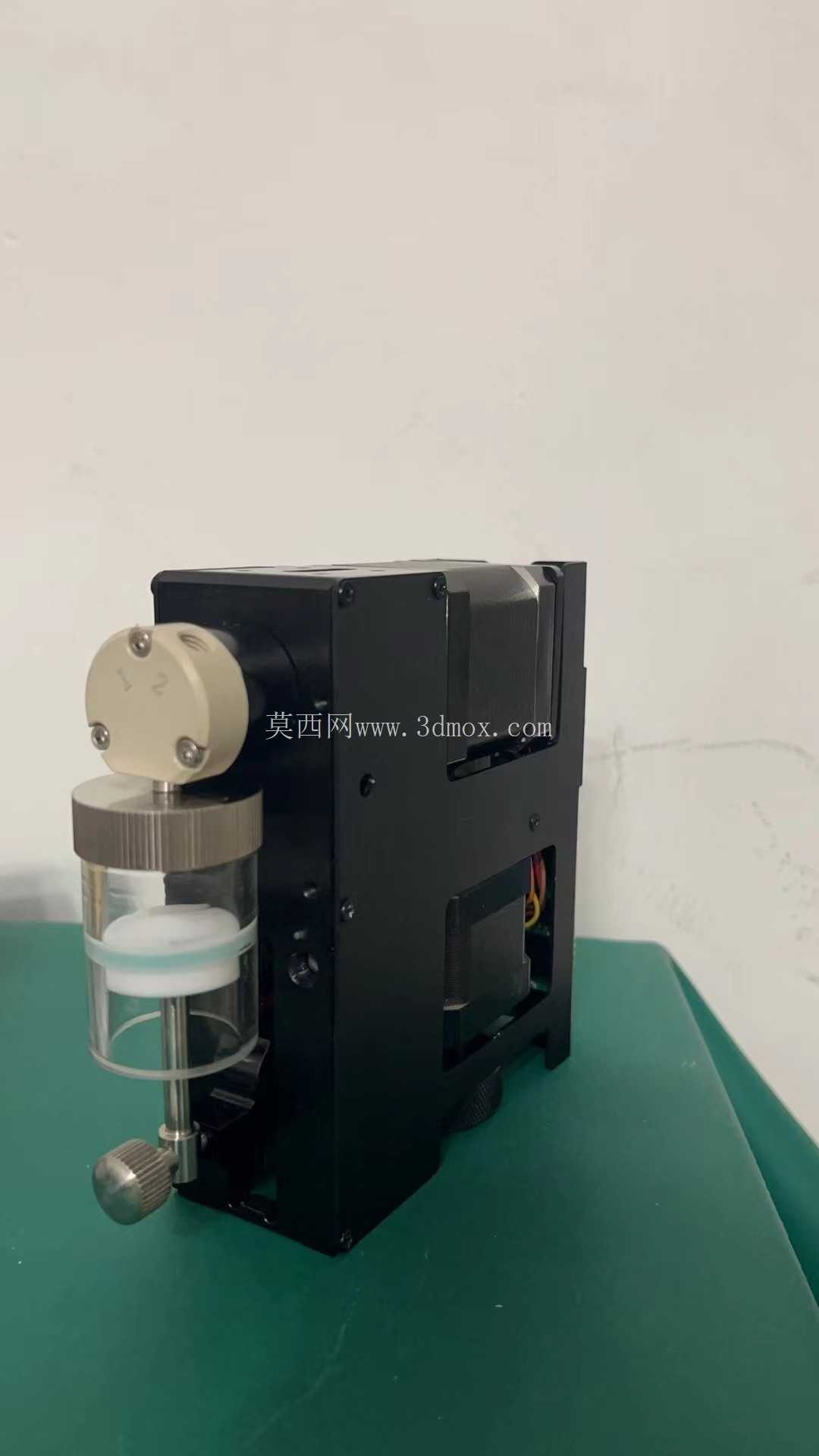

　　该装置主要面向实验室分析检测场景，适配高效液相色谱系统的流体通路切换、定量输送需求，可直接集成在色谱仪主机内部的流路单元区域，也可作为独立流路模块搭配前处理设备使用，覆盖环境检测、食品农残分析、医药成分分离、生物样品纯化等多个实验室分析场景，承担流路切换、定量进样、馏分收集通路切换等核心功能，替代传统手动旋转阀的人工操作环节，降低人为操作带来的进样体积误差与流路污染风险。从结构设计逻辑来看，整体采用模块化集成思路，将驱动单元、阀头组件、密封结构、流路接口整合为独立整体，外部采用黑色阳极氧化铝型材作为主体安装基座，基座同时承担结构支撑、电磁屏蔽、散热多重作用，基座内部预留驱动电机、传动组件、位置检测元件的安装腔体，

　　腔体加工时严格控制各安装位的形位公差，保证电机输出轴与阀头旋转轴的同轴度控制在0.02mm以内，避免长期运行出现偏磨导致的漏液问题。前端阀头部分采用PEEK材质作为流路主体材质，该材质具备优异的耐有机溶剂腐蚀性能，同时生物相容性良好，不会与流动相、待测样品发生吸附或反应，保证分析结果的准确性；阀头内部的流道采用精密铣削加工，流道内壁粗糙度控制在Ra0.8以下，减少流动相在流道内的残留，降低样品交叉污染概率；密封结构采用多层复合密封垫，搭配弹簧预紧结构，可在-0.1MPa到20MPa的工作压力范围内保持可靠密封，适配常规液相色谱系统的工作压力区间，同时密封垫采用低溶胀材质，长期接触甲醇、乙腈、

　　正己烷等常用色谱溶剂不会出现体积变化导致的密封失效。驱动部分采用高精度步进电机搭配减速齿轮组，可实现阀头的精准角度定位，定位精度可达0.1°，保证流路切换时各通路的精准对接，同时驱动组件内置位置反馈传感器，可实时反馈阀头当前位置，避免出现错位导致的流路串液问题；装置底部预留标准安装孔位，孔位间距符合实验室分析仪器的通用安装规范，可直接通过M3螺丝固定在仪器安装板上，安装时无需额外制作转接件，降低集成适配成本；整体外形尺寸控制紧凑，横向长度不超过180mm，纵向宽度不超过80mm，高度不超过100mm，占用仪器内部空间极小，适配小型化、集成化的分析仪器设计趋势。流路接口采用标准1/16英寸管路接头规格，

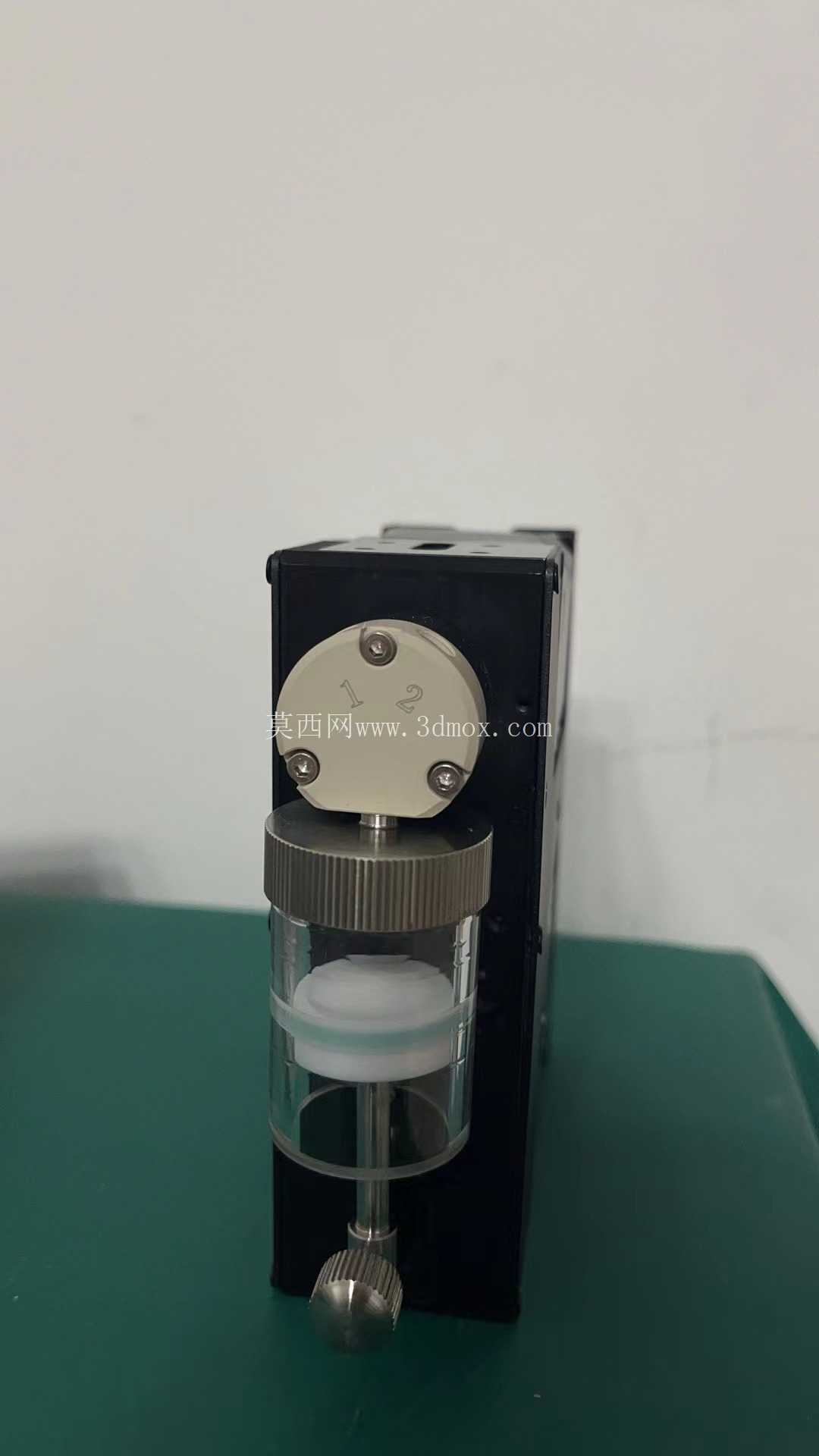

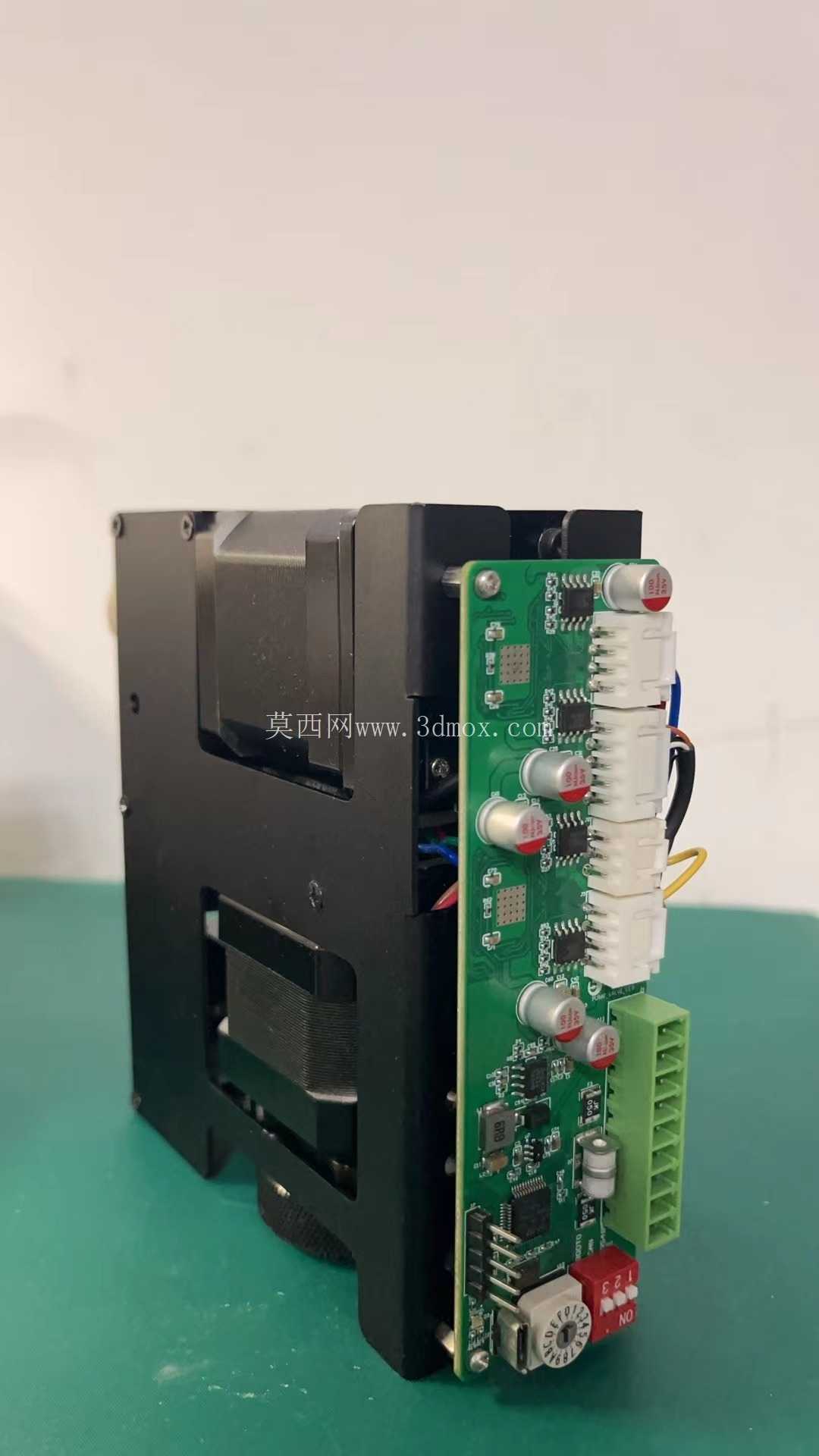

　　可直接匹配色谱系统通用的PEEK管、不锈钢管，无需定制专用连接管路，现场安装与维护时可快速完成管路拆装；装置前端的透明观察罩采用高透光PC材质加工，可直接观察阀头内部密封垫的磨损状态与流路运行情况，日常维护时无需拆解整个阀组即可判断密封件状态，降低维护难度；驱动部分的电气接口采用标准接插件，接线定义符合分析仪器通用的电气规范，可直接对接仪器的主控板IO口，接收切换指令并反馈运行状态，无需额外配置驱动电路。在设计过程中，针对实验室设备的使用特点做了多重优化：整体结构无外露线缆，所有电气走线均布置在基座内部的走线槽内，避免实验室环境中的试剂溅落导致的电气短路问题；所有外部金属部件均做耐腐蚀表面处理，可耐受实验室常规消毒试剂、有机溶剂挥发气体的腐蚀；阀头部分采用快拆结构设计，更换密封垫或维护流道时，仅需松开前端的两个固定螺丝即可取下阀头组件，无需拆解整个驱动单元，大幅缩短日常维护的停机时间。从实际使用角度出发，该结构的运行噪音控制在40dB以下，不会对实验室的安静操作环境造成干扰；整体运动部件做了动平衡校准，阀头切换时的振动量极小，不会对色谱系统的检测器基线稳定性造成影响，保证分析数据的重复性；结构设计时充分考虑了长期运行的可靠性，传动齿轮采用自润滑材质，终身无需添加润滑油，避免润滑油脂挥发进入流路造成样品污染，同时传动部件的设计寿命不低于5万次切换动作，可满足常规实验室3年以上的使用需求。
