液相色谱进样切换阀结构设计方案

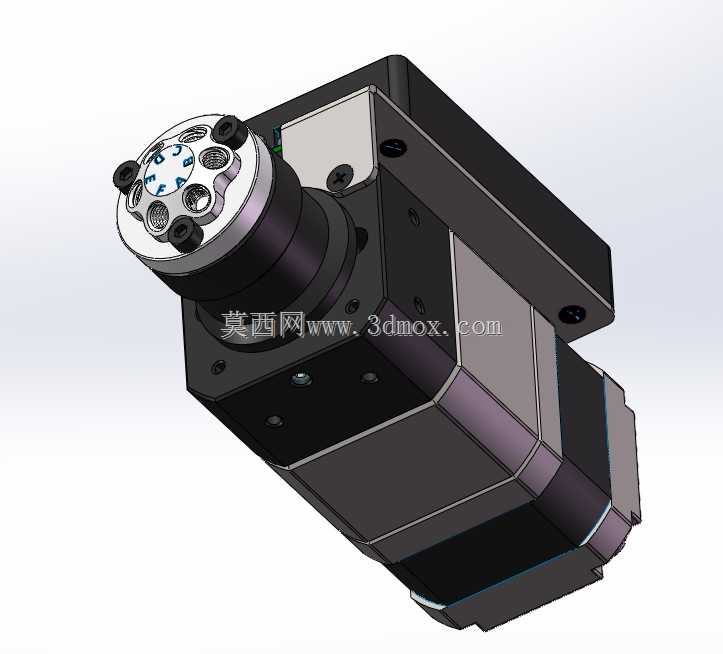

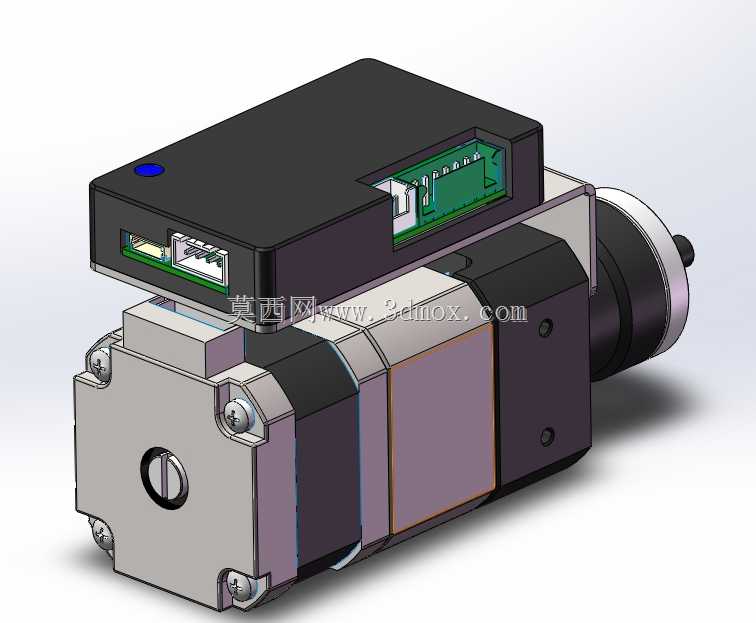

　　从结构设计逻辑来看，阀芯部分采用的是多通路旋转式结构，前端的阀头预留了六个标准流体接口，可根据流路需求实现进样环充样、样品注入分析柱、流路清洗等不同工位的精准切换，阀芯密封面采用平面研磨贴合工艺，能在高压流路工况下维持极低的泄漏率，避免不同流路的流动相发生串液，影响检测基线的稳定性。驱动部分选用的是集成式步进电机，尾部搭配位置反馈板，能精准控制阀芯的旋转角度，确保每个工位切换时的定位误差控制在允许范围内，不会出现工位错位导致的流路不通问题。在实验室分析检测、化工组分分离、医药中间体纯度校验这类场景里，液相色谱系统的流路切换可靠性，直接决定了单次进样的平行性与最终检测数据的可信度，这款集成驱动的色谱进样阀，就是针对常规液相色谱系统流路切换需求设计的核心执行部件。不同于常规独立阀体搭配外置驱动的分体式结构，这款阀将步进驱动单元、流路阀芯组件、位置检测模块做了一体化集成，能直接嵌入色谱仪的流路安装仓内，不需要额外设计驱动安装支架与联轴器，大幅缩减了色谱仪内部的安装空间占用。

　　从安装边界来看，整体结构的轴向尺寸从阀头接口端面到驱动尾部端盖控制在紧凑范围内，径向最大尺寸为驱动电机的外径，安装时可通过阀体中部的两个定位销孔配合螺丝完成固定，安装基准面与阀头密封端面的垂直度公差控制在0.02mm以内，避免安装偏斜导致阀芯密封面偏磨，缩短使用寿命。在实际使用场景中，这款阀可适配常规分析型液相色谱仪的流路压力范围，流动相兼容性覆盖常用的甲醇、乙腈、纯水相以及常规缓冲盐溶液，阀头的流体接口采用标准的1/16英寸管路连接规格，能直接匹配色谱系统常用的连接管路与接头，不需要额外做转接设计。

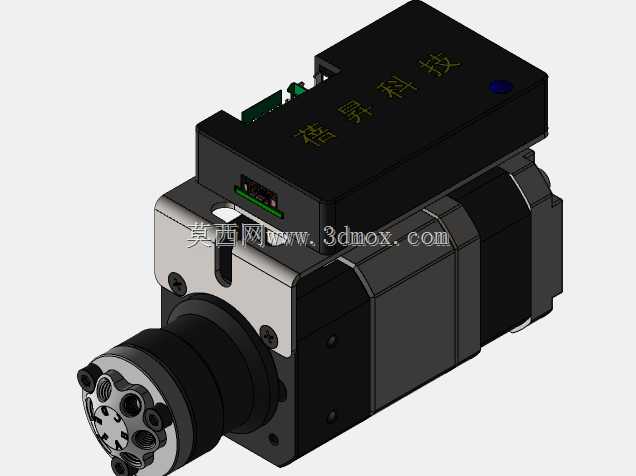

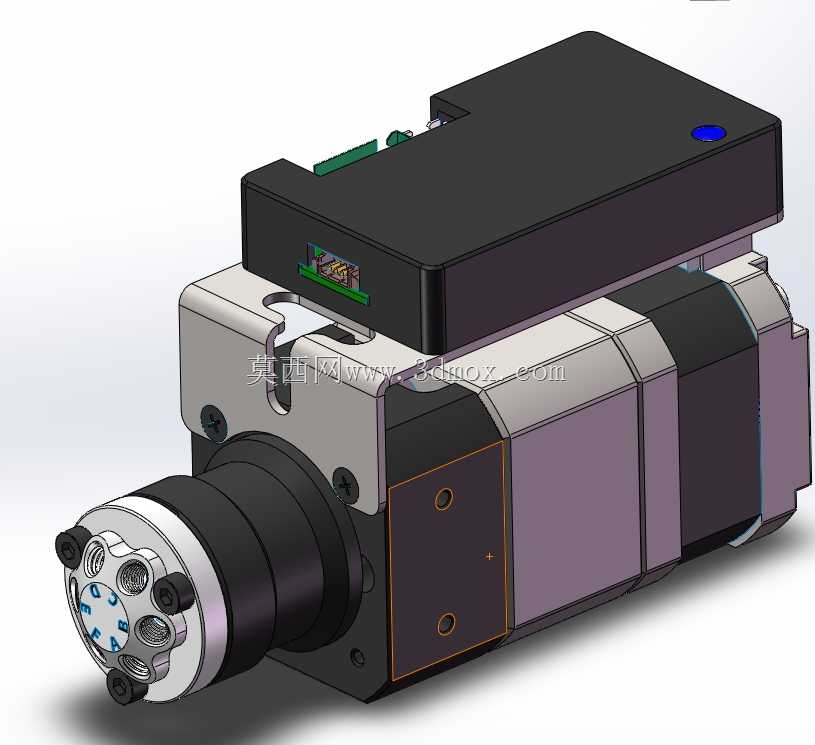

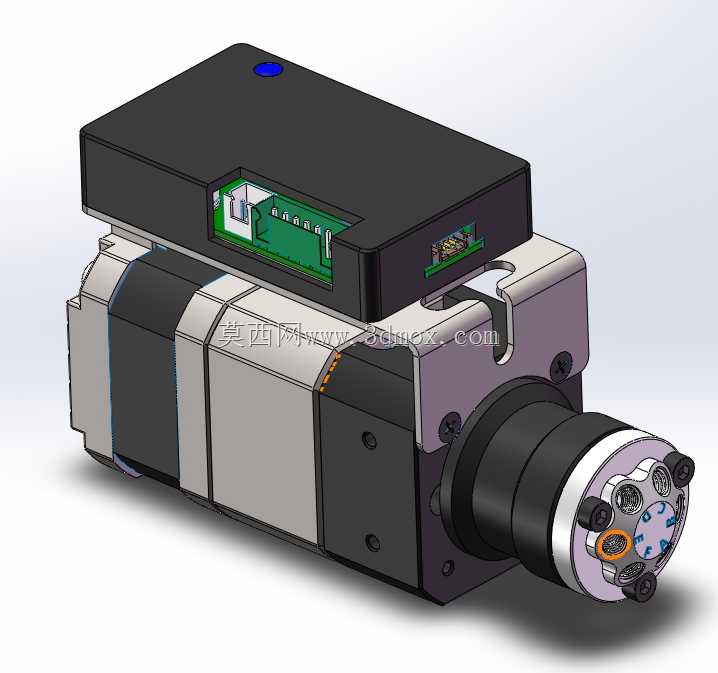

　　设计过程中特意将驱动控制的接线接口设置在阀体顶部，接线方向垂直于流路安装平面，不会和周边的流路管路、柱温箱组件产生干涉，顶部的盖板做了密封处理，能避免实验室环境中的有机溶剂蒸汽渗入驱动部分，腐蚀内部的电子元器件。不同于手动进样阀需要操作人员手动切换工位，这款电动驱动的色谱阀可配合色谱仪的自动进样器程序完成自动工位切换，能实现无人值守的连续样品分析，大幅提升批量样品检测的效率。在结构细节上，阀芯的驱动连接部分采用了防松设计，避免长期往复旋转过程中出现连接松动导致的工位偏移，阀体侧面的固定螺丝采用内六角规格，安装时可从侧面直接操作，不需要在阀体上下方预留过大的操作空间，适配色谱仪内部紧凑的安装环境。

　　流路切换过程中，阀芯的旋转速度做了匹配优化，既不会因为转速过快导致流路压力突变损伤色谱柱，也不会因为转速过慢导致进样峰展宽，影响检测结果的准确性。位置检测模块采用非接触式的光电检测方案，没有机械接触磨损，长期运行的定位精度不会因为触点磨损出现衰减，能维持上万次切换的定位一致性。在维护性设计上，阀头的密封组件可单独拆卸更换，当密封面出现磨损导致泄漏时，不需要更换整个阀组件，只需要拆解前端阀头更换密封垫与转子即可，降低了设备的后期维护成本。整体结构的重心落在安装固定面的中心位置，设备运行时的振动幅度极小，不会对周边的高灵敏度检测部件产生振动干扰，适配高精度分析仪器的运行要求。
