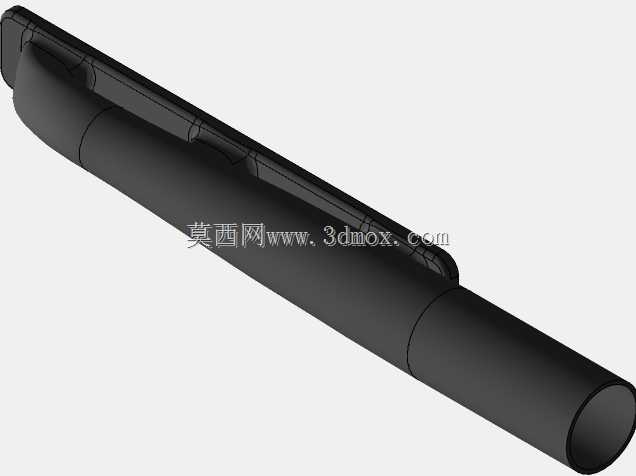

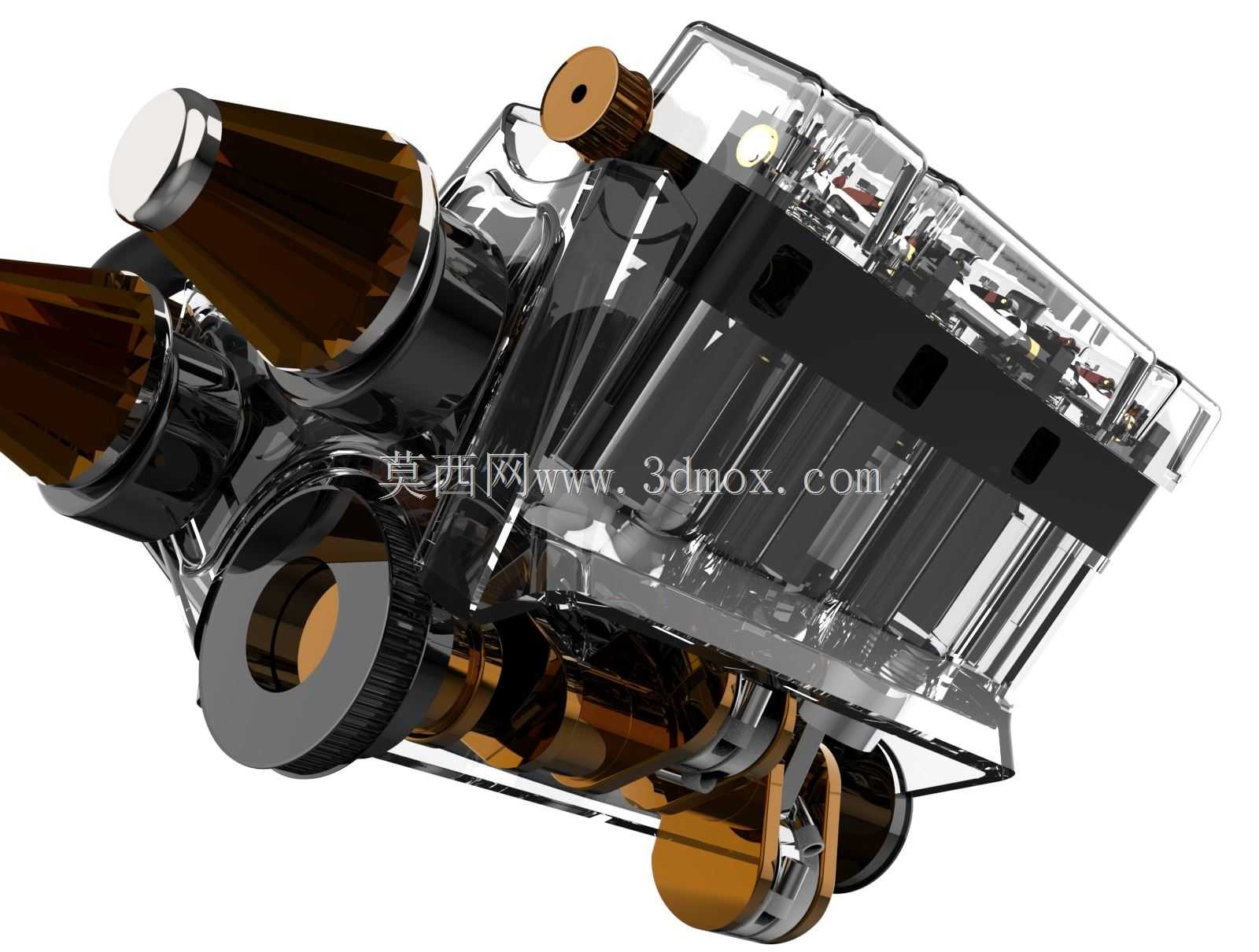

V型六缸涡轮增压发动机结构模型

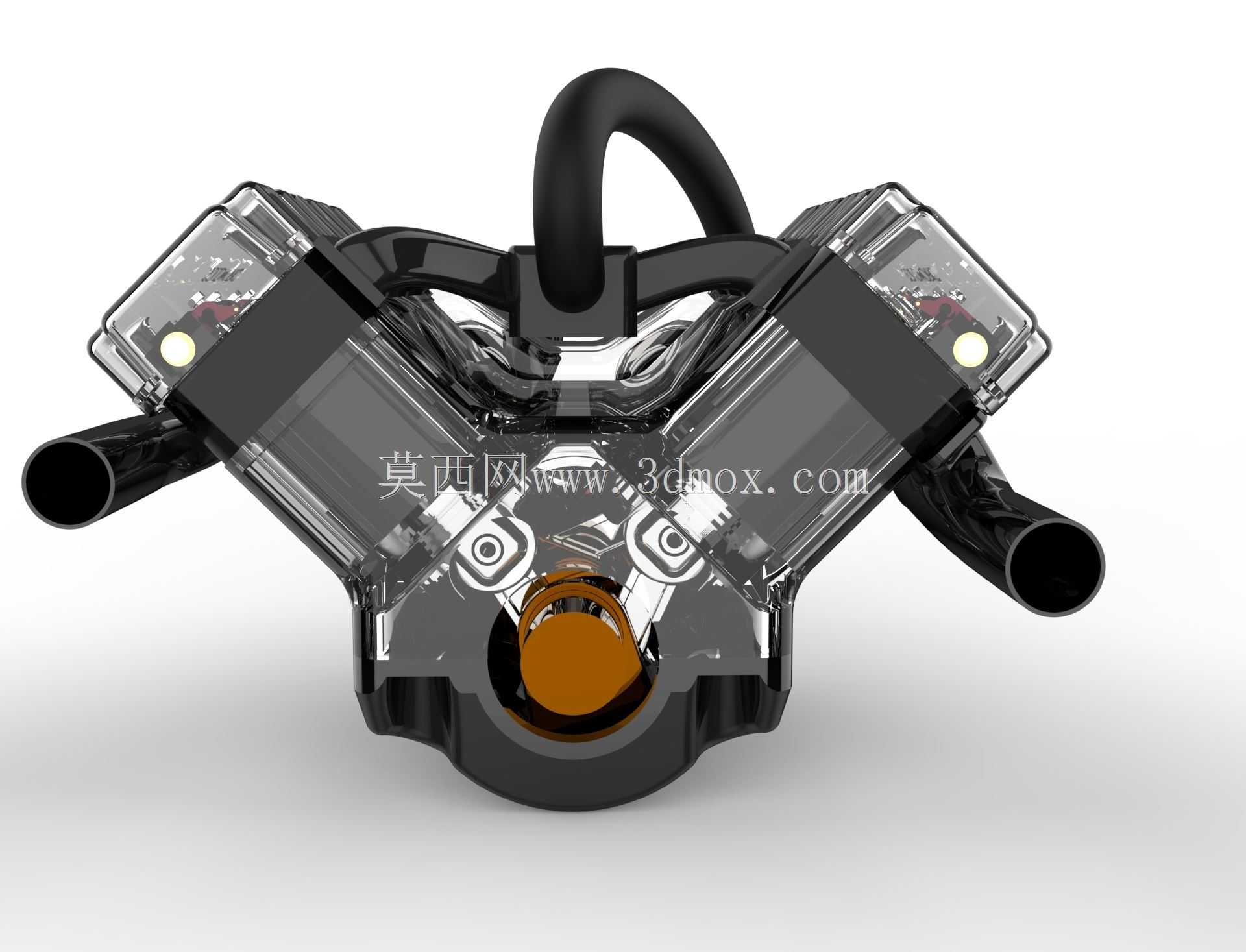

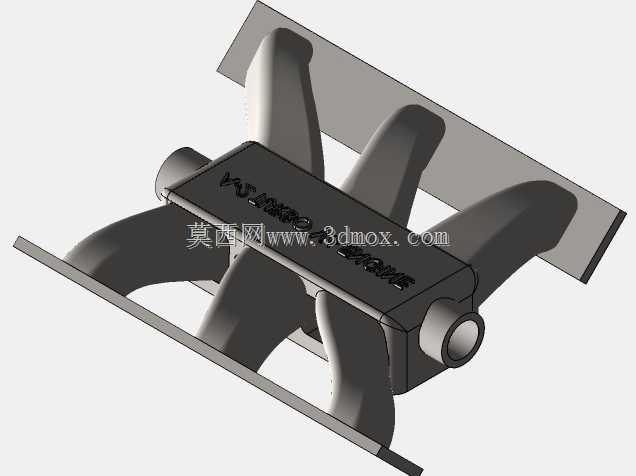

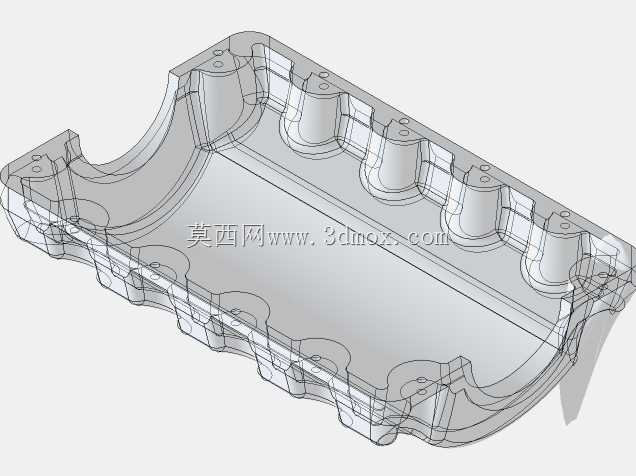

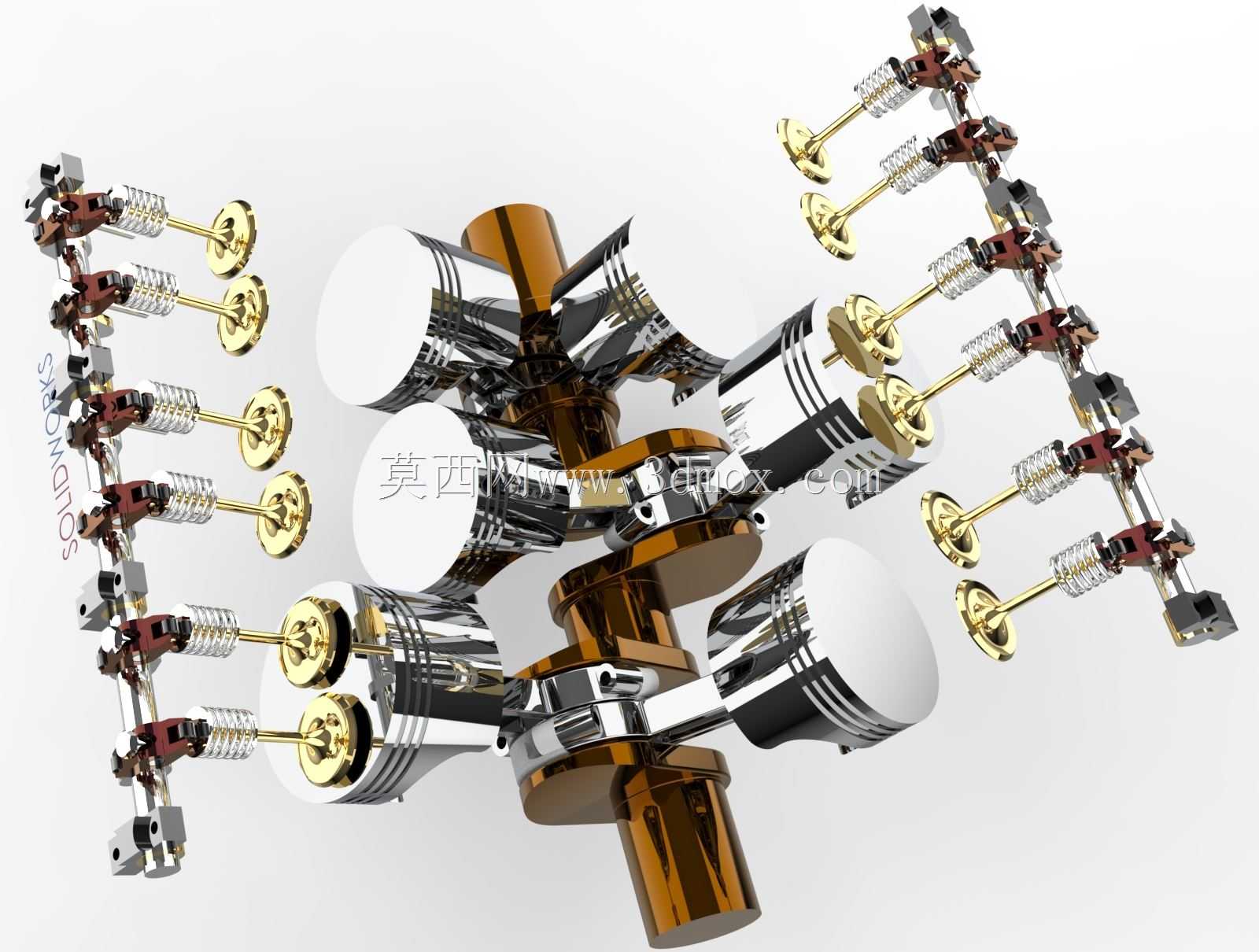

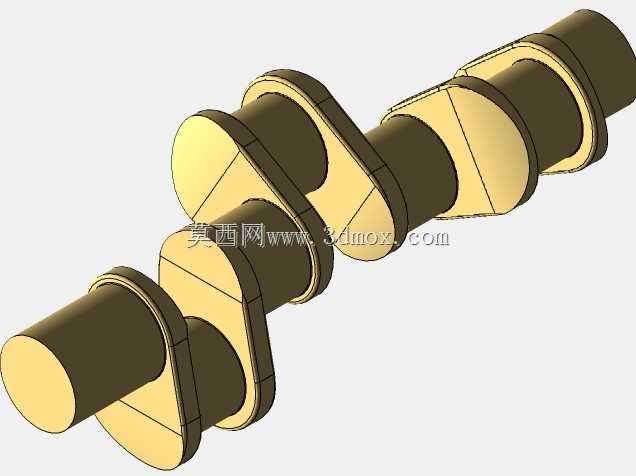

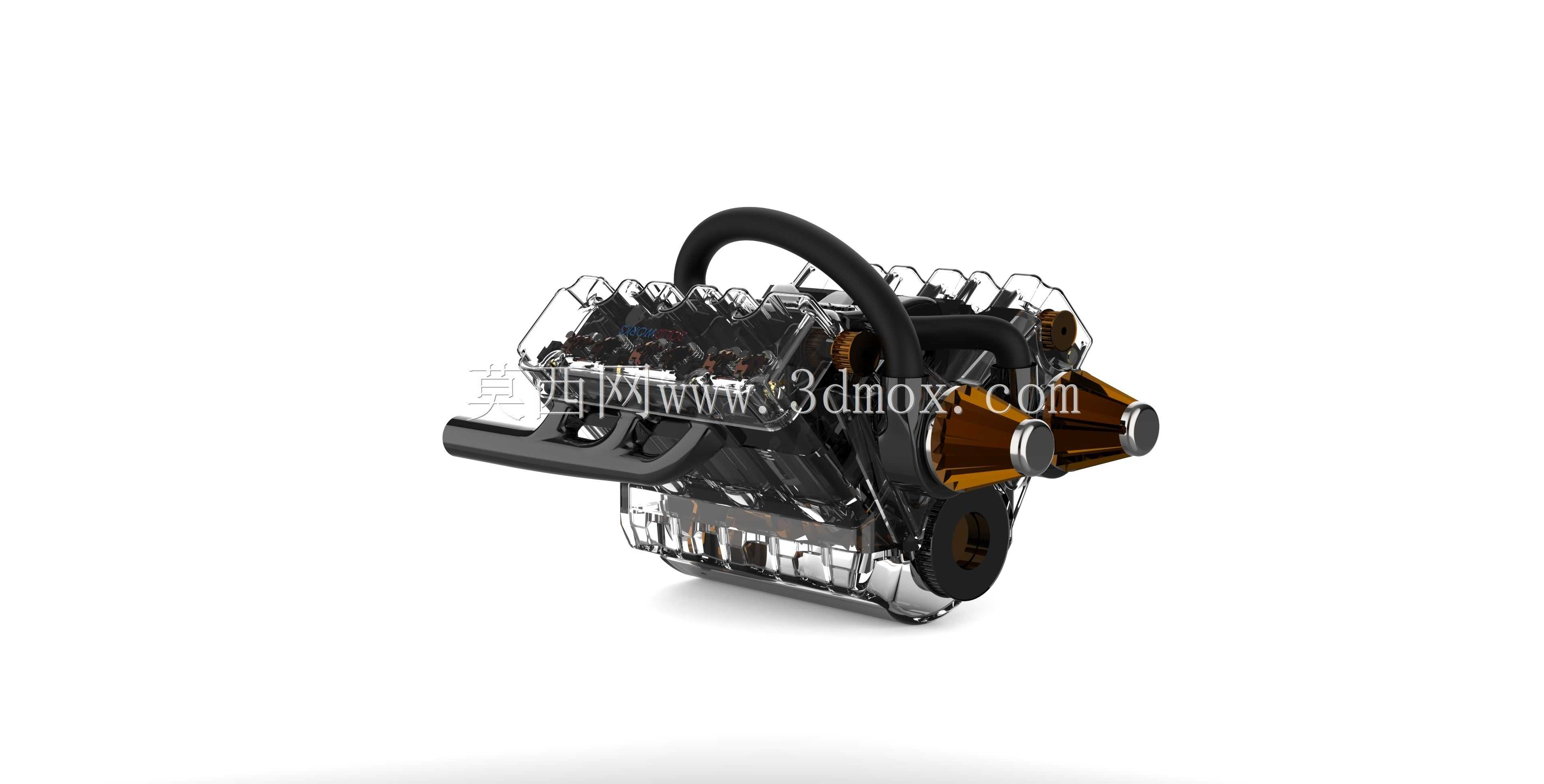

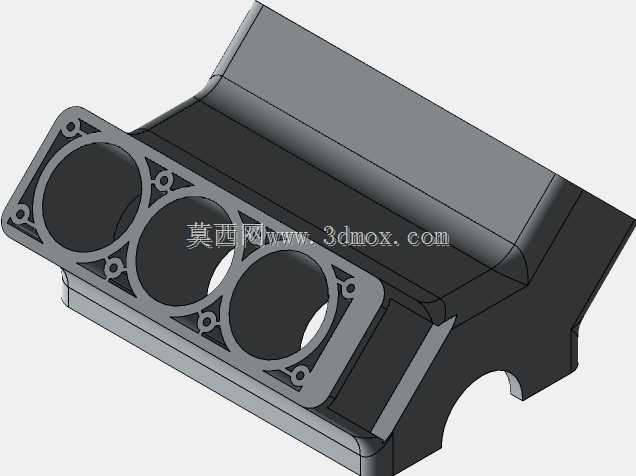

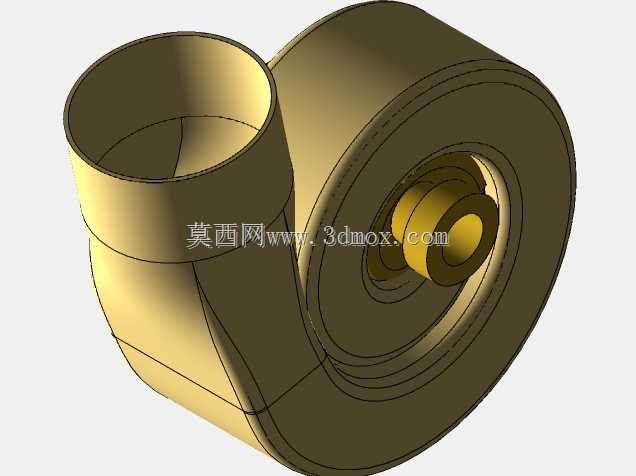

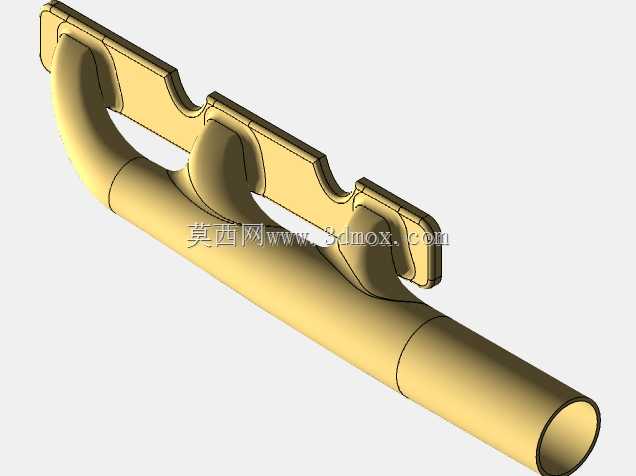

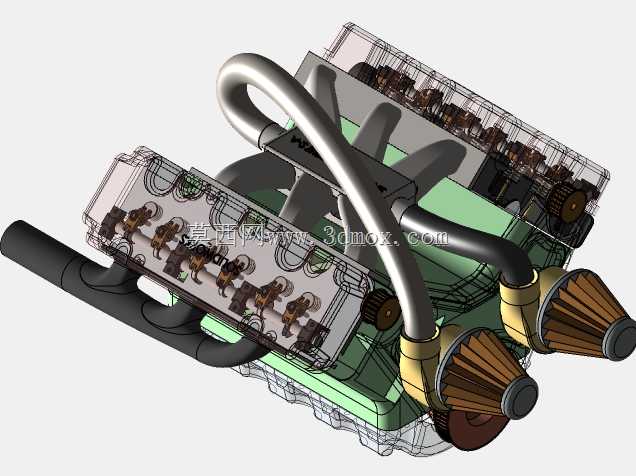

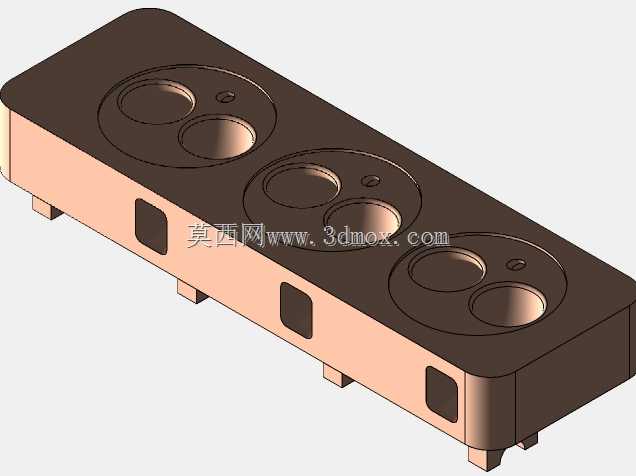

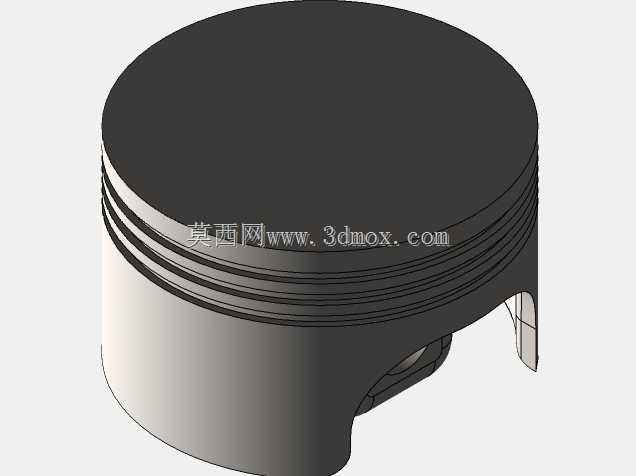

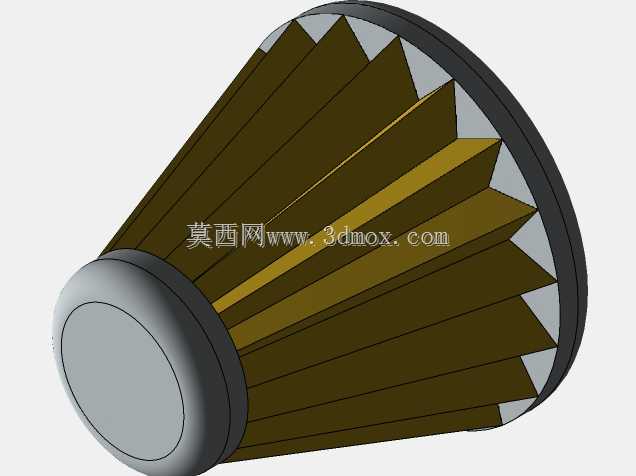

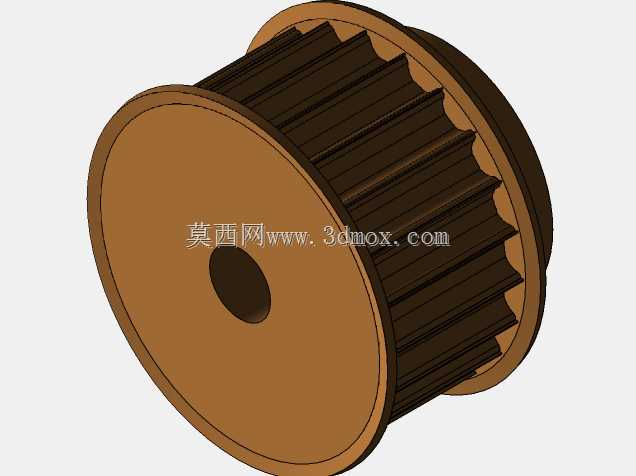

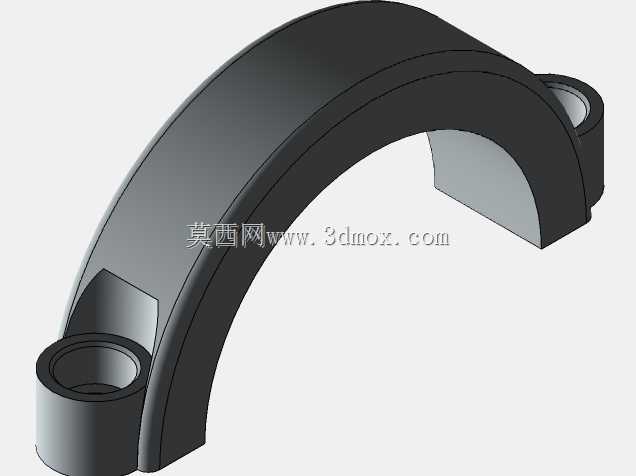

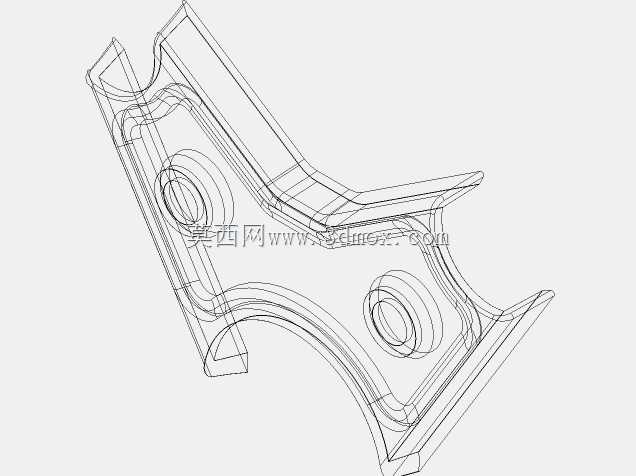

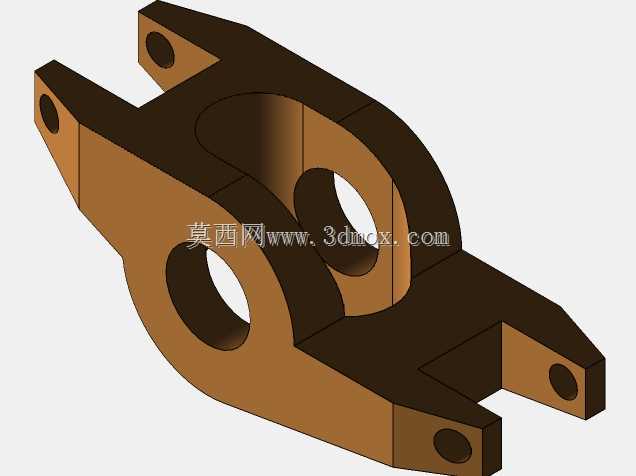

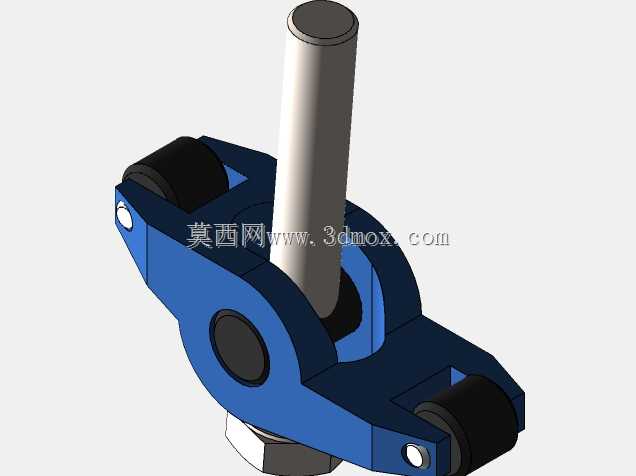

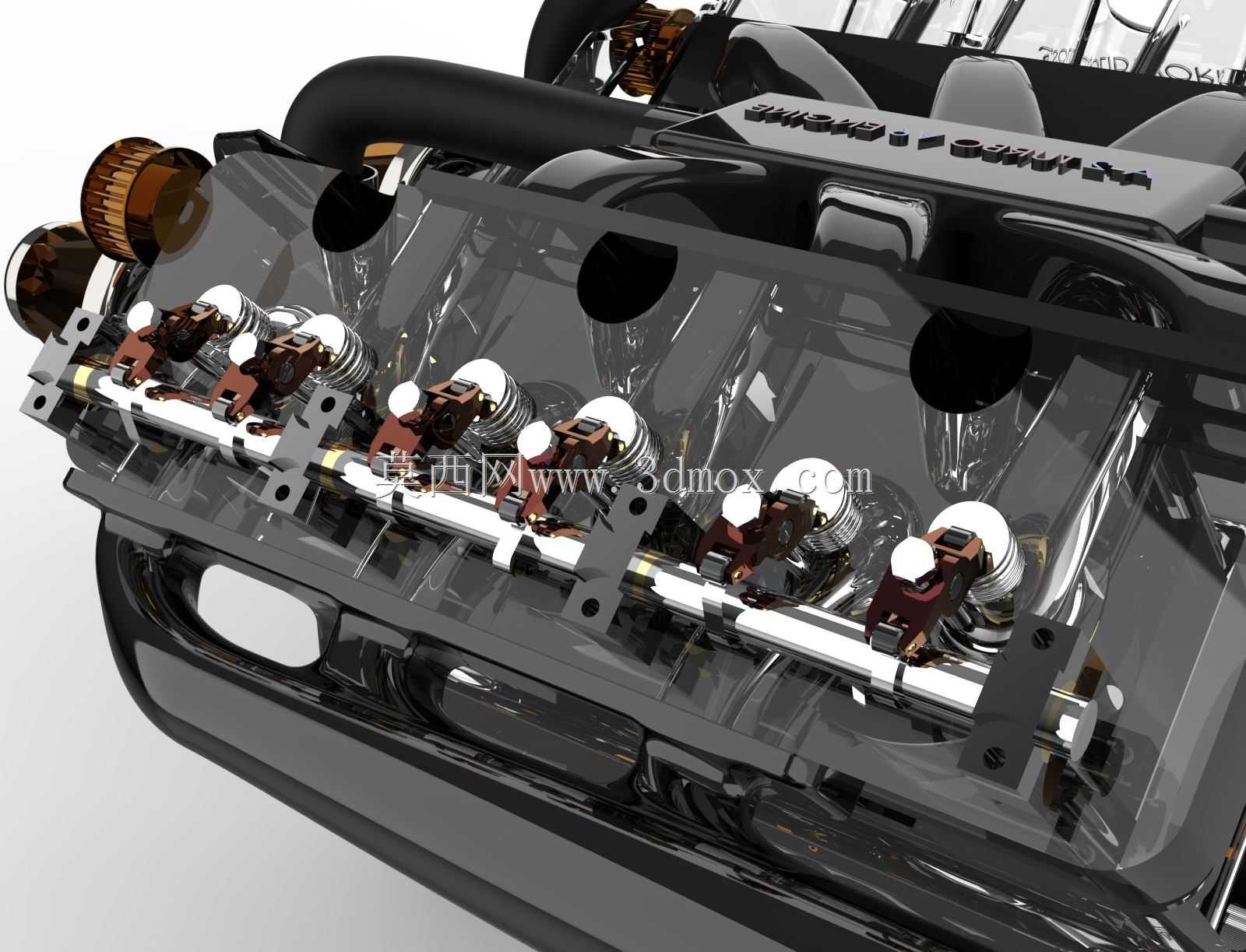

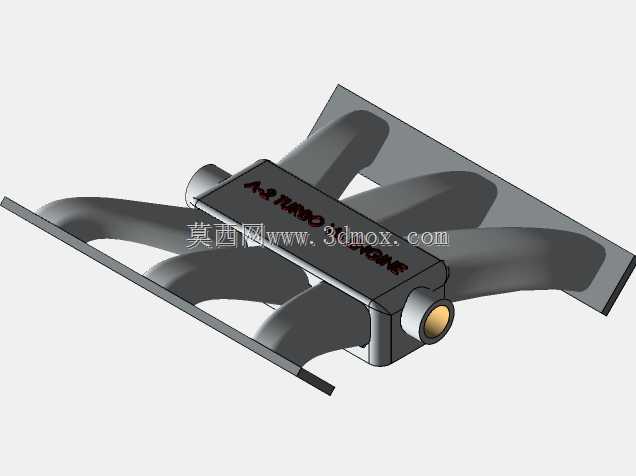

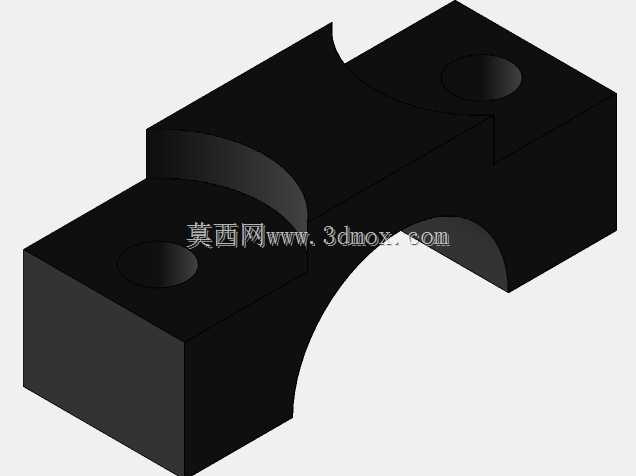

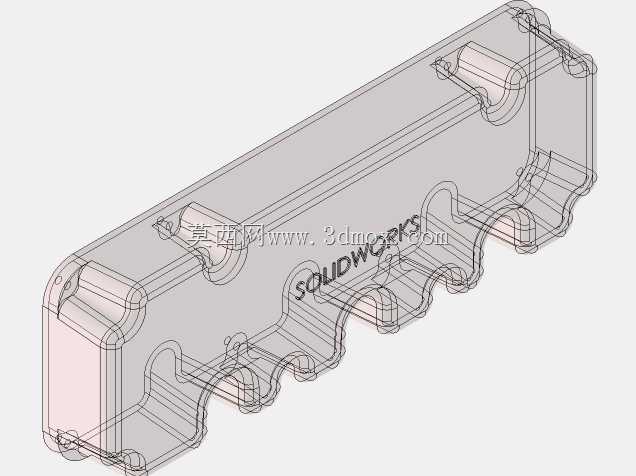

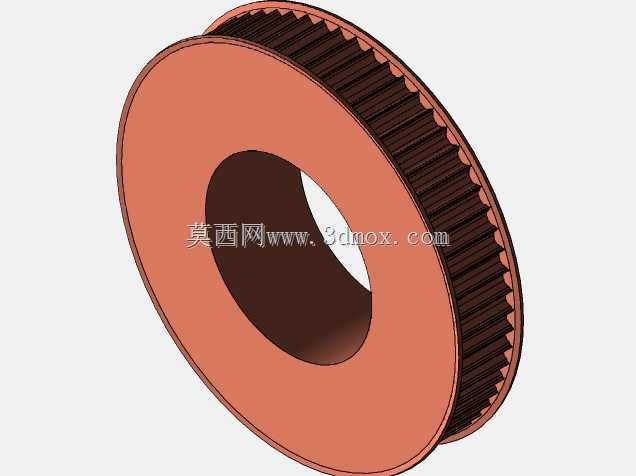

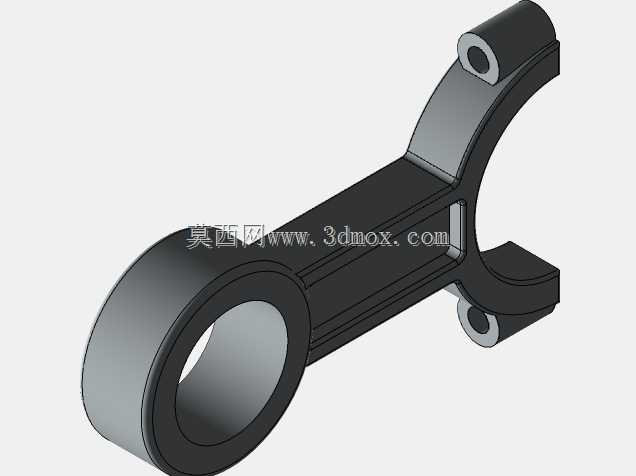

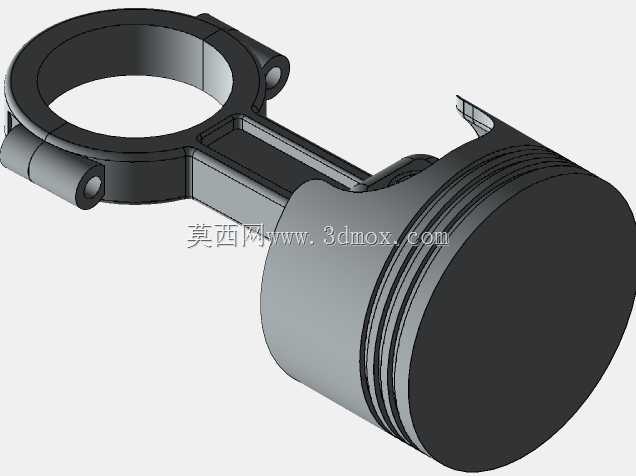

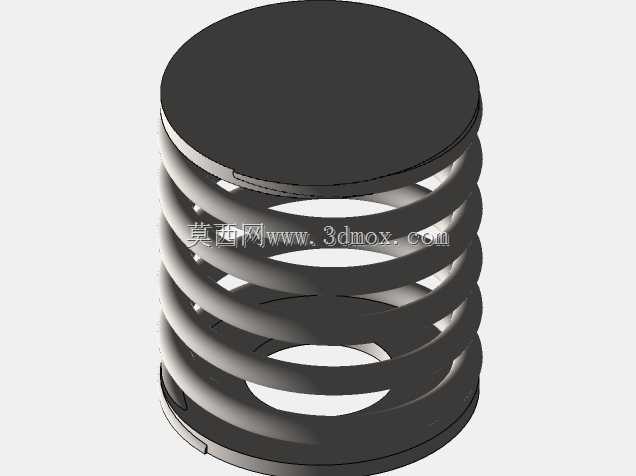

在乘用车动力配套、小型船舶动力改装、非道路移动机械动力选型场景中，V型六缸动力单元的应用占比始终保持稳定，这类动力结构相比直列六缸机型，轴向长度更短，曲轴受力更均匀，运转平顺性优势明显，尤其适配对机舱空间有严格限制的前置后驱、四驱乘用车型。这款双涡轮V6动力结构的建模过程，优先围绕实际安装边界展开，两侧气缸以60度夹角对称布置，该夹角设定可平衡一阶、二阶振动，无需额外加装大体积平衡轴，能有效压缩动力单元的整体宽度，适配多数中型乘用车的机舱安装空间，两侧排气歧管直接对接涡轮增压器安装位，缩短排气路径的同时降低排气干涉，提升涡轮响应速度。从功能特性来看，六个气缸共用一根整体锻造式曲轴，曲柄销按照V型夹角对应错位布置，每个曲柄销匹配两个连杆，活塞往复运动的惯性力可通过夹角设计相互抵消，运转时的NVH表现优于同排量直列机型；双涡轮采用分侧布置方案，每三个气缸驱动一个涡轮，避免各缸排气脉冲相互干扰，低转速区间即可建立足够增压压力，兼顾低速扭矩输出与高转速功率储备。建模时的结构细节还原完全参照量产机型的实际装配逻辑，缸体采用上下分体式设计，下部集成曲轴箱加强筋，提升缸体整体刚性，抑制高转速下的缸体形变；缸盖部分集成进排气道、冷却水道与润滑油道，安装边界预留了气门室盖、正时链条盖、进气管路、冷却管路的对接法兰，可直接用于动力总成周边附件的匹配设计。在实际工程应用中，这类模型可用于新车型开发阶段的机舱布局校核，模拟动力单元与悬置系统、冷却系统、进排气系统的安装间隙，也可作为职业院校机械结构教学的演示载体，直观展示V型发动机的曲柄连杆运动逻辑、配气机构工作路径、增压系统的气流走向，帮助设计人员快速理解动力总成的空间布局逻辑，减少前期方案选型时的尺寸校核工作量。
