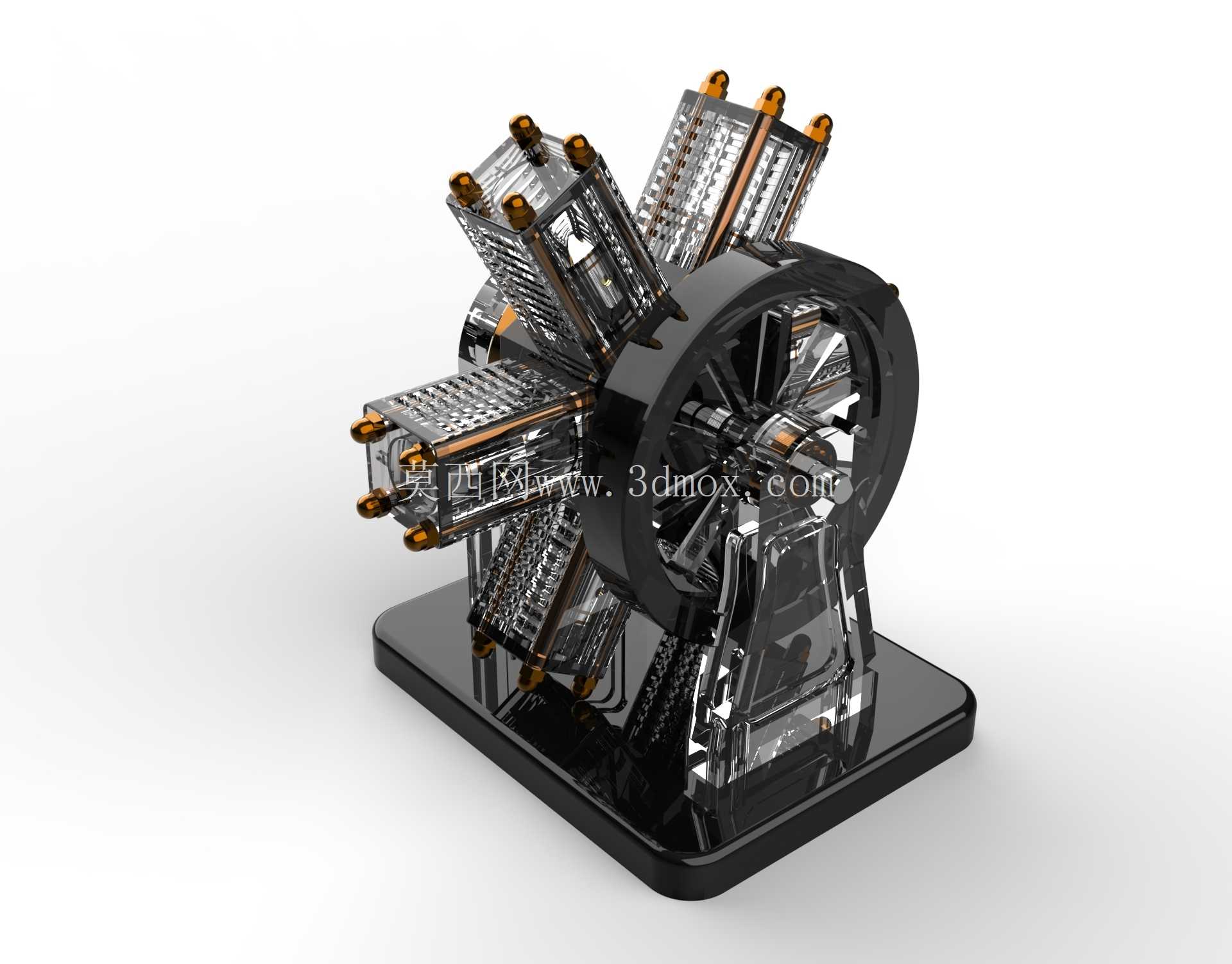

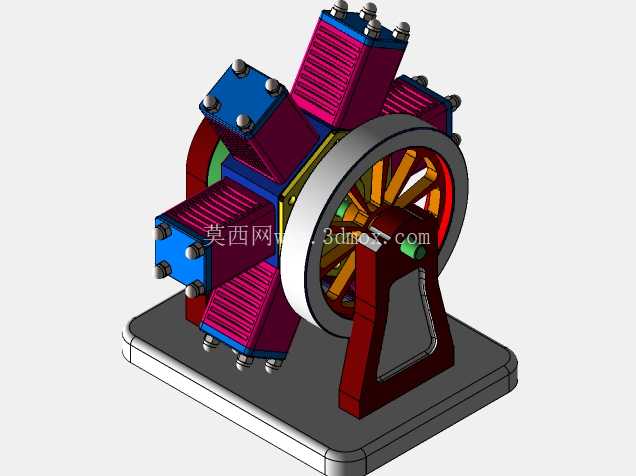

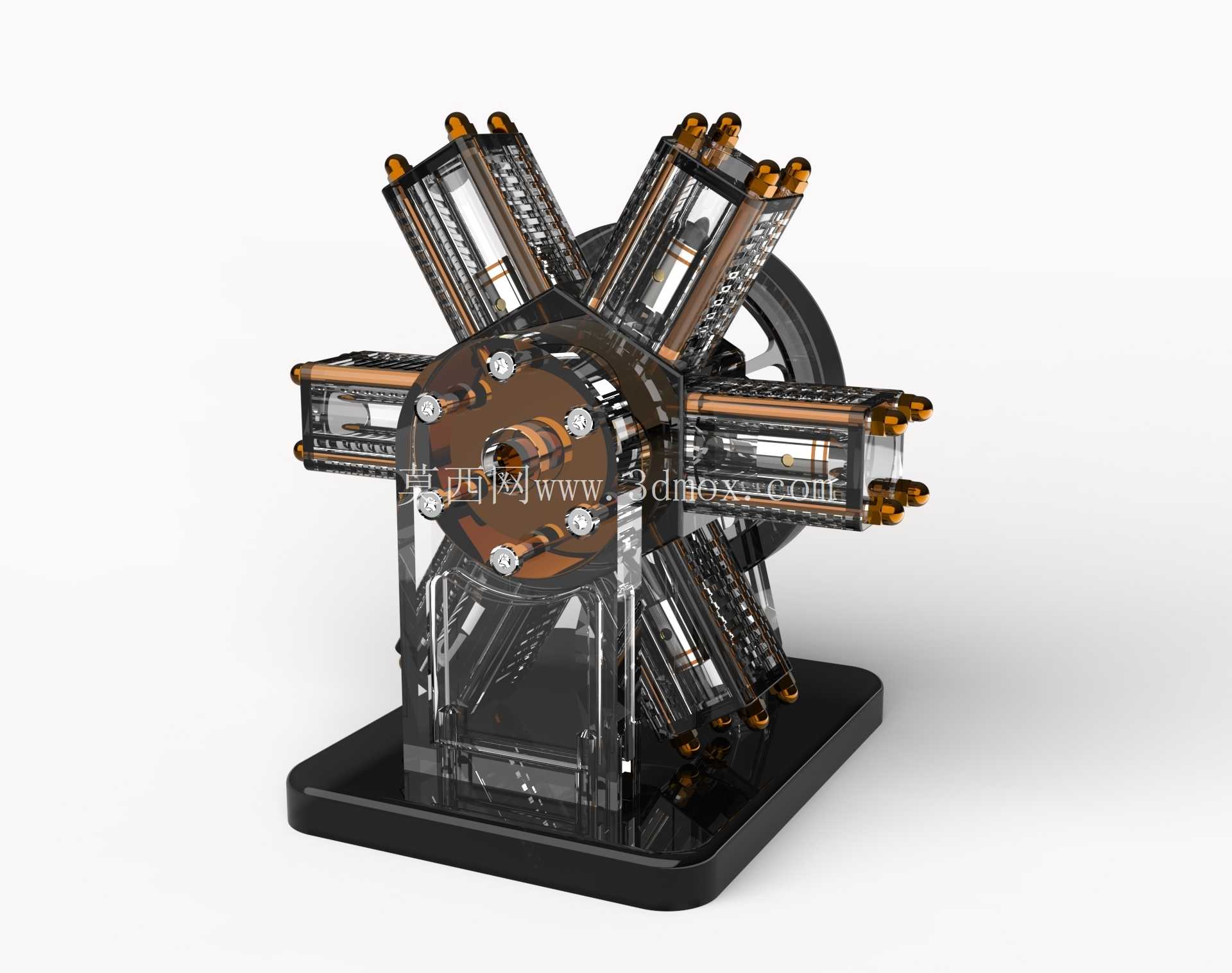

透明结构展示六缸星型动力装置

　　这款六缸星型动力装置的结构设计，最早适配于早期航空飞行器的动力需求，其气缸围绕中心曲轴呈辐射状排布的形式，和车轮辐条的排布逻辑高度相似，这种布局能在有限的径向空间内集成更多做功单元，在同等排量下大幅缩短动力总成的轴向尺寸，适配早期螺旋桨飞机机头紧凑的安装空间，不需要额外设计过长的传动转接结构就能直接驱动螺旋桨转动，动力传递路径更短，机械损耗也能得到有效控制。

　　从实际应用场景来看，这类星型结构的动力装置除了早期航空领域的应用，也被部分小型特种作业设备、复古动力展示装置采用，其对称排布的气缸能让曲轴运转时的往复惯性力得到充分平衡，相比直列多缸结构，不需要额外加装体积庞大的平衡轴结构，就能实现更平稳的运转状态，怠速工况下的整机振动幅度能控制在较低区间，对于安装空间径向余量充足、轴向尺寸受限的设备场景，这类布局的动力单元有其不可替代的结构优势。

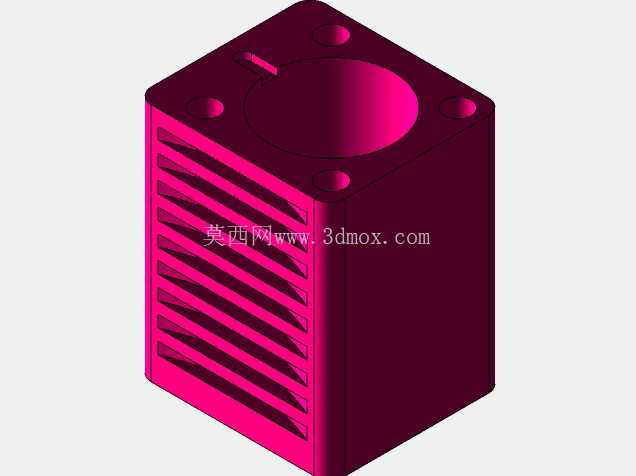

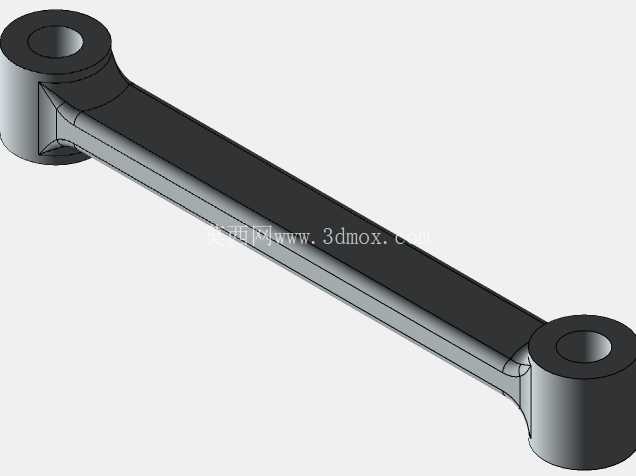

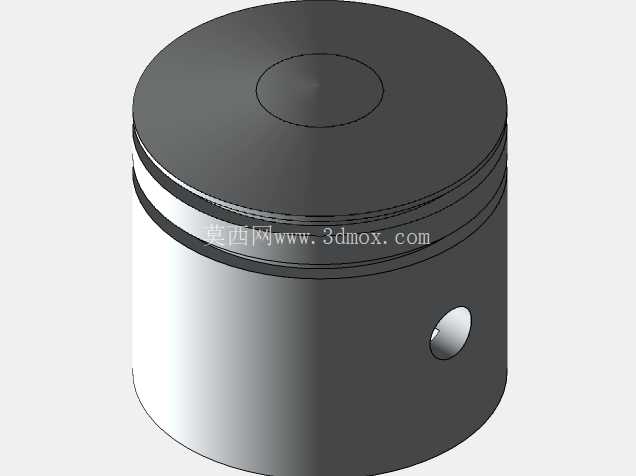

　　从功能特性来看，六个气缸沿圆周方向均匀分布，每个气缸的连杆都铰接在中心曲轴的曲柄销上，做功冲程依次错开，曲轴每旋转两周就能完成六次做功循环，动力输出的平顺性远优于同排量的单缸、双缸动力装置；透明化的外壳设计能直观展示内部活塞往复运动、连杆摆动、曲轴旋转的完整传动过程，既可以作为机械原理教学的演示教具，也能为同类动力装置的结构设计提供直观的参考。设计过程中需要重点考量曲柄连杆机构的运动干涉问题，由于多根连杆共用同一个曲柄销，需要精确计算每个连杆的摆动角度范围，预留足够的运动间隙，避免不同气缸的连杆在运转过程中发生碰撞；同时气缸的散热结构设计也是重点，辐射状排布的气缸每个都能直接接触外部气流，自然散热效率远高于直列排布的封闭式结构，不需要设计复杂的水冷管路就能满足持续运转的散热需求，这也是早期航空发动机选择这类布局的核心原因之一。

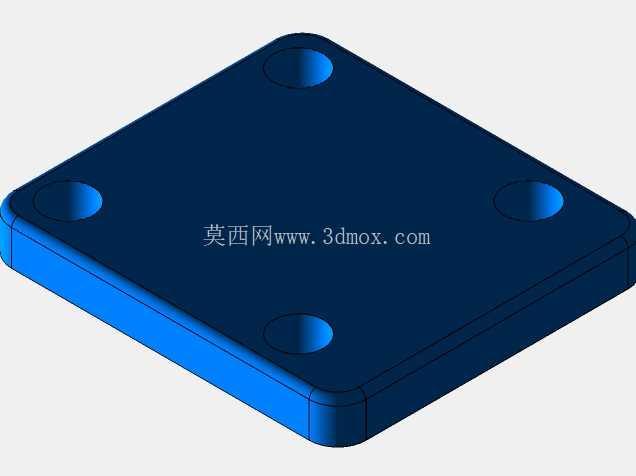

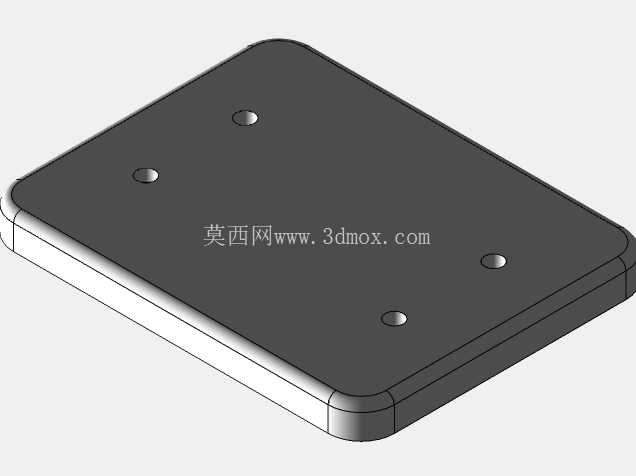

　　从安装边界来看，整套动力装置搭配展示底座后，整体径向尺寸围绕中心曲轴均匀分布，安装孔位沿底座四周对称布置，不需要额外设计偏心的配重结构就能实现稳定放置；如果是实际装机应用，其安装法兰面设置在曲轴输出端的壳体位置，能直接和负载端的传动壳体对接，轴向安装尺寸仅相当于同排量直列三缸发动机的长度，对于轴向安装空间紧张的设备场景，这种布局能大幅降低动力总成的安装难度。需要注意的是，这类星型结构的动力装置由于气缸分布在圆周方向，整体径向尺寸较大，不适用于安装空间径向受限的场景，在做设备选型时需要提前核算安装舱位的径向余量，避免出现安装干涉的问题。另外，其供油、点火线路的排布需要沿圆周方向均匀布置，每个气缸的进排气通路长度保持一致，才能保证各缸的进气效率、做功压力处于均衡状态，避免出现个别气缸工作状态异常导致整机振动加剧的问题。在结构建模过程中，需要重点验证活塞在上止点、下止点位置时的气门开闭间隙，以及连杆摆动时和缸体内壁的间隙值，将运动部件的安全间隙控制在合理区间，同时兼顾密封件的安装槽位尺寸，保证整机装配后不会出现漏气、漏油的问题。
