家用手持血糖检测设备结构设计

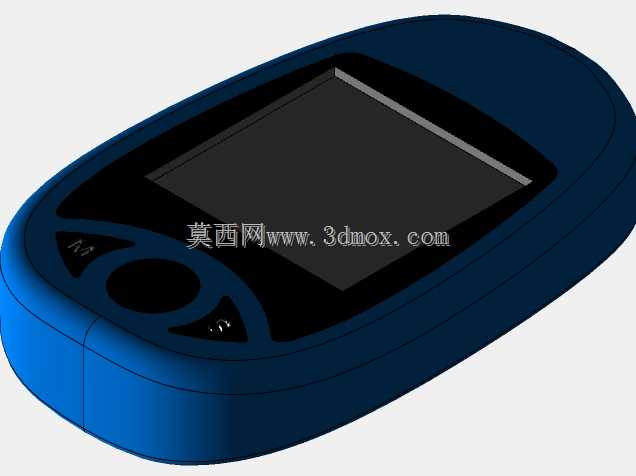

　　这款手持血糖检测设备的结构设计，核心围绕日常居家血糖监测、基层诊所快速筛查的实际使用场景展开，整体采用贴合手掌握持弧度的流线型椭球造型，外壳做了双色分区处理，握持区域的曲面做了0.8mm的内凹弧度处理，单手握持时食指、中指可自然贴合设备侧部曲面，长时间持握也不会产生硌手的不适感，适配不同手型的用户操作需求。设备正面的操作区域做了下沉式布局，显示屏周边做了1.2mm的凸起边框，可在设备意外跌落时对屏幕形成缓冲防护，避免屏幕直接接触碰撞面造成碎裂；屏幕下方的功能按键采用一体化软胶按键设计，按键行程控制在0.5mm，按压力度设置在1.2N-1.8N区间，既可以避免日常携带时的误触，也能保证老年用户操作时不需要施加过大力度即可触发功能。

　　设备的试纸插入口设置在设备顶端，开口处做了导向倒角设计，试纸插入时不需要刻意对准即可顺滑插入，插入口内部设置了弹性定位结构，试纸插入到位后会有清晰的触感反馈，避免试纸插入不到位导致的检测数据偏差。从结构设计层面来看，设备内部的电路板采用分层堆叠布局，核心检测模块靠近试纸插入口位置，缩短信号传输路径，减少信号干扰对检测精度的影响；供电模块设置在设备握持区域的下半部分，平衡整机重量分布，单手握持时不会出现头重脚轻的情况。外壳的上下壳采用卡扣加超声焊接的固定方式，接缝处做了错位止口设计，可达到日常防泼溅的防护等级，日常使用时不慎溅到水渍也不会渗入内部损坏电路。设备的外形尺寸控制在长度98mm、宽度56mm、厚度22mm的区间，可轻松放入上衣口袋或者小型随身包中，满足用户外出携带随时检测的需求。设备背部预留了电池仓的开盖结构，采用滑扣式设计，不需要借助额外工具即可打开更换电池，电池仓周边设置了密封胶圈，避免电池漏液渗入设备主腔体。操作按键的标识采用模内注塑工艺制作，长期使用也不会出现标识磨损脱落的问题，设备边角全部做了R3以上的圆角处理，没有尖锐棱角，避免日常使用时划伤用户。

　　从实际使用的功能逻辑来看，设备的检测模块采用电化学检测原理，结构设计上为检测电极预留了稳定的安装定位基准，保证每次插入试纸后，试纸电极与设备触点的接触压力保持一致，接触电阻偏差控制在5mΩ以内，保障多次检测的数据一致性。设备的显示屏采用倾斜式安装，与设备正面形成12度的夹角，用户握持设备时不需要刻意调整手腕角度即可清晰看清屏幕显示的数值，符合日常操作的视觉习惯。外壳的表面处理采用细晒纹工艺，既可以提升握持时的摩擦力，避免手滑掉落，也不容易残留指纹和污渍，日常清洁只需要用酒精棉片擦拭即可。

　　在结构强度设计上，外壳选用ABS+PC混合材质，壁厚控制在1.8mm，在按键、电池仓等受力位置做了局部加厚和筋位加强，可承受1.2米高度自由跌落至水泥地面的冲击，不会出现外壳开裂、内部结构松脱的问题。设备的出声孔设置在设备侧部下方，采用阵列式微孔设计，孔位内侧设置了防尘网，既可以保证提示音清晰传出，也能阻挡灰尘进入设备内部。整体结构设计充分考虑了家用医疗设备的使用特性，在便携性、操作便利性、结构可靠性之间做了平衡，没有冗余的结构设计，所有曲面、按键、接口的位置都围绕实际握持操作的人机工程学要求设置，可满足日常高频次血糖检测的使用需求。
