30x10规格引线式压电蜂鸣器结构设计

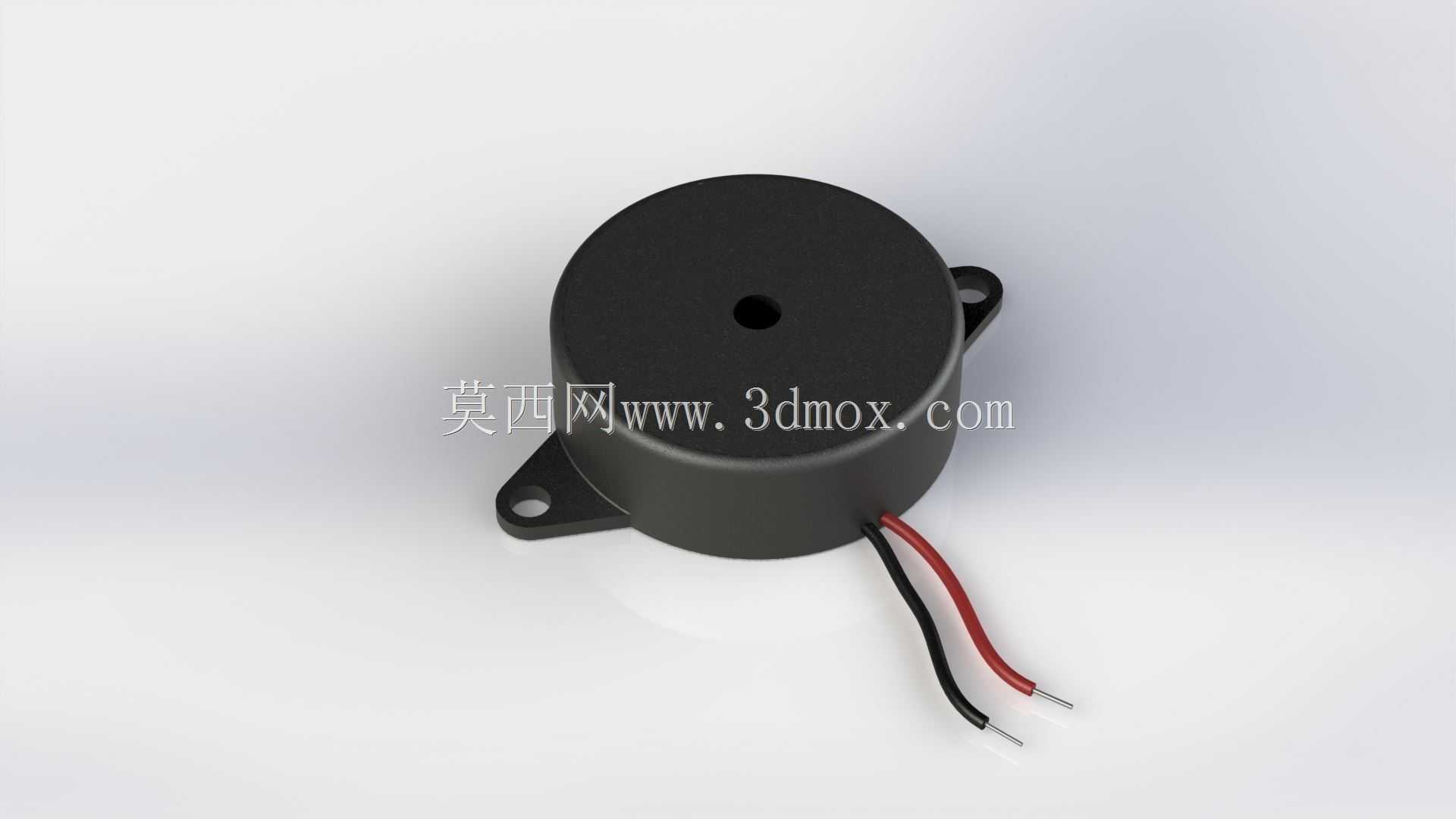

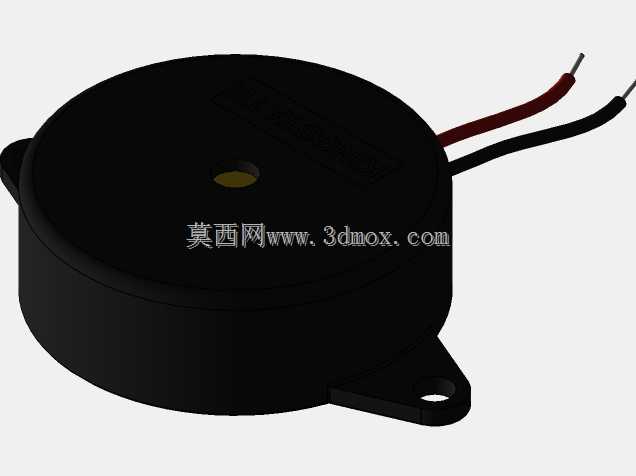

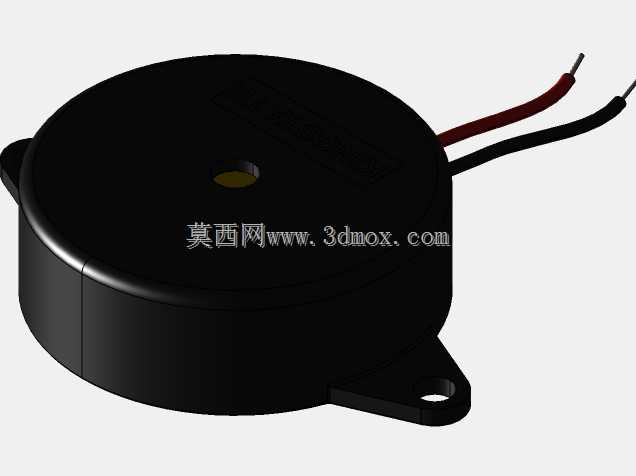

在各类工业控制板卡、小型家电控制模组、安防报警终端、车载电子提示模块的设计选型中，压电式蜂鸣器是应用频次极高的声讯提示元件，这款30x10规格的引线式蜂鸣器，正是针对安装空间紧凑、需要明确声讯反馈的场景设计的标准化元件。从结构设计逻辑来看，这款蜂鸣器采用圆形主体加两侧固定耳的布局，主体直径严格控制在30mm，整体厚度10mm，两个固定耳上预留的安装孔位适配M2.5规格的自攻螺丝或铜柱固定，安装时不需要额外设计复杂的定位卡槽，仅需在PCB板或者设备壳体上预留对应孔位即可完成固定，两个固定耳的中心距经过标准化校准，能适配多数通用报警位的安装尺寸，不会出现孔位错位无法装配的问题。不同于贴片式蜂鸣器依赖焊盘固定的方式，这款产品采用红黑两根引线出线，引线长度预留了足够的布线冗余，安装时不需要额外焊接延长线，直接对应设备内部的正负极接线端子插接即可，接线端预镀锡处理能避免铜丝氧化，降低长期使用后的接触不良概率，对于内部布线空间零散、无法将蜂鸣器直接贴装在主控板上的设备结构来说，这种引线式设计的适配性更强。从功能特性上看，压电式蜂鸣器依靠压电陶瓷片的振动发声，不需要额外的驱动线圈，工作时功耗极低，仅需匹配对应的直流驱动电压即可发出稳定的提示音，发声方向垂直于主体圆形端面，安装时只要将出声面朝向设备外侧的出声孔方向，就能保证声讯号无遮挡传递，不会出现因为安装方向偏差导致提示音音量衰减的问题。在实际结构设计选型中，这类蜂鸣器常被用于设备故障报警、按键操作反馈、状态提示等场景，比如小型温控器的超限报警、门禁设备的操作提示、小型工控模块的运行状态提示，都能看到同规格产品的应用。设计这款三维模型时，重点还原了产品的实际安装边界，包括固定耳的厚度、引线的出线位置、主体端面中心出声孔的尺寸，都按照实物的装配公差做了还原，结构工程师在做设备整体装配校验时，可以直接将模型导入装配体，校验安装位的空间是否充足，引线的出线方向是否会和周边结构件产生干涉，不需要额外手动测绘尺寸，能大幅缩短选型阶段的结构校验时间。需要注意的是，这类压电蜂鸣器的主体外壳采用阻燃ABS材质，模型中也还原了外壳的壁厚细节，在做壳体结构适配时，不需要额外预留过多的膨胀间隙，只要按照标称尺寸预留0.2mm的装配公差即可满足装配要求，出声孔位置不要被壳体的加强筋或者其他结构件遮挡，避免影响发声效果。
