嵌入式AC交流电源输入插座结构设计

这类嵌入式交流电源连接器是各类电子电气设备上最常见的市电输入接口，日常接触的台式计算机主机、外置式电源适配器、工业控制终端、小型桌面型加工设备、桌面型3D打印设备、实验室小型测试仪器、桌面型激光雕刻设备的机身市电输入位都会用到这类接插件，作为设备内部供电回路与外部市电线路的物理连接载体，承担着市电引入、接触导通、绝缘隔离的核心作用。

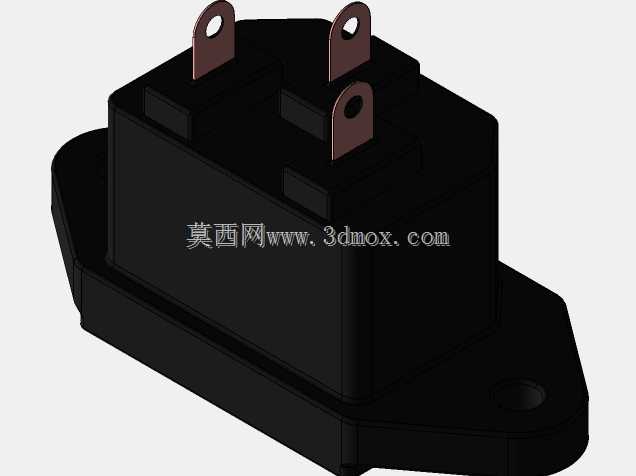

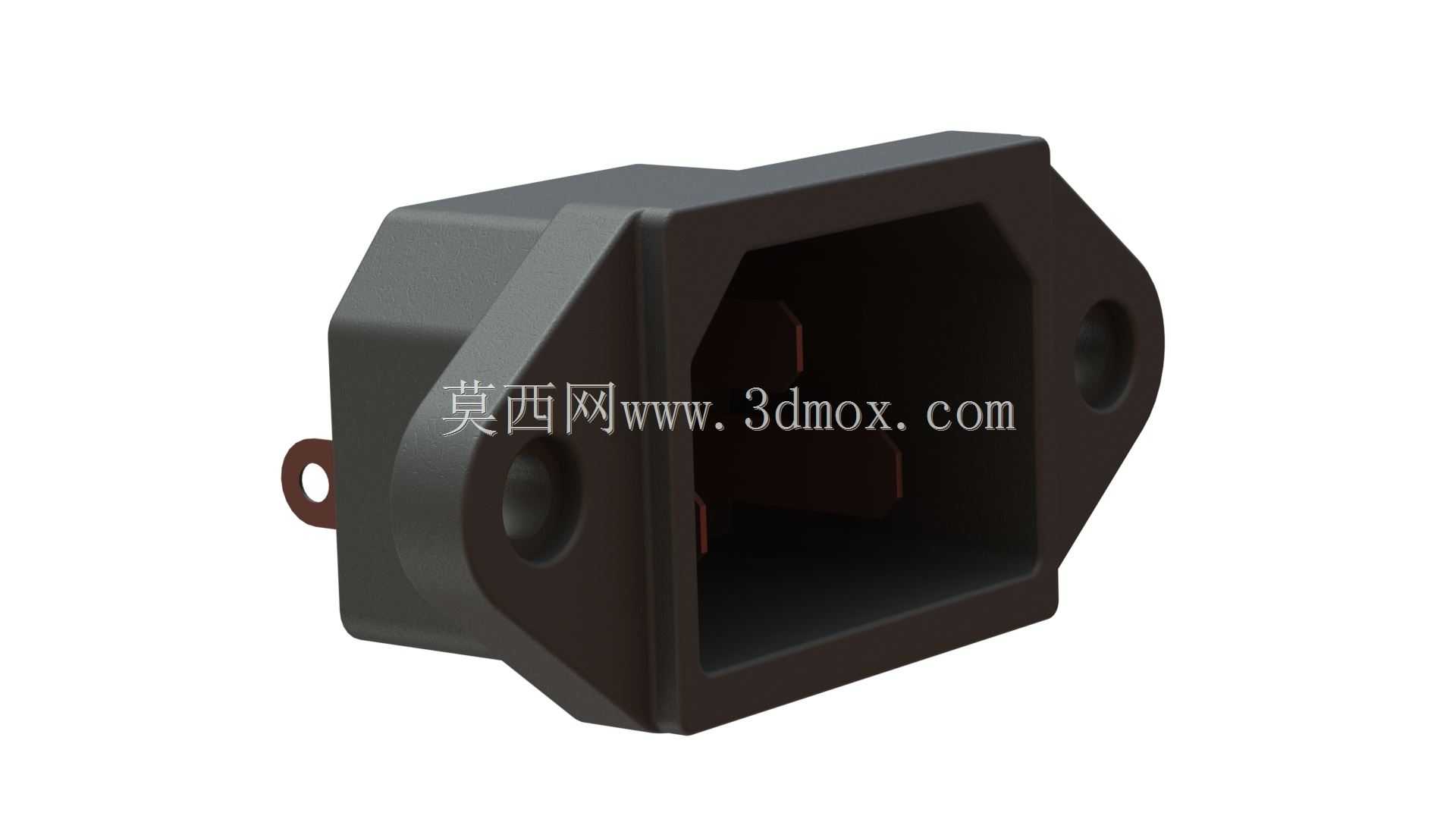

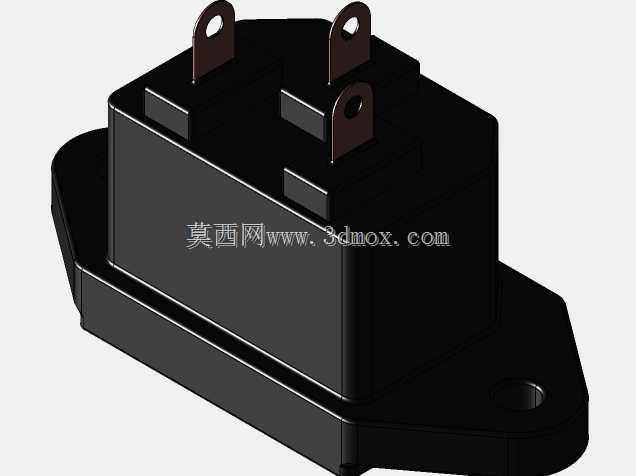

从结构设计逻辑来看，这款连接器采用带两侧安装耳的方块式壳体结构，主体壳体选用耐温阻燃的绝缘工程塑料注塑成型，壳体内部预留了三个导电插片的安装腔位，分别对应交流市电的火线、零线与保护接地极，插片采用高弹性导电铜材冲压成型，表面做镀镍处理提升抗氧化能力与接触可靠性，避免长期插拔使用后出现接触电阻过大、温升超标的问题。两侧的安装耳上预留了圆形安装通孔，用于通过螺丝将连接器本体固定在设备壳体的预留安装位上，安装耳与主体壳体做了加厚过渡处理，避免安装锁紧螺丝时出现壳体开裂的问题。前端的插接腔做了内凹导向设计，外部公头插入时可以顺着腔体内壁顺利对位，不会出现插针偏斜顶弯内部导电片的问题，同时内凹结构可以让插头插入后与连接器本体贴合更紧密，减少外力拉扯时松脱的概率。

从安装边界来看，这类连接器属于面板嵌入式安装结构，安装时需要在设备外壳面板上开出对应尺寸的方形避让孔，将连接器主体从面板内侧推入避让孔，让前端插接面与设备外表面基本齐平，两侧安装耳贴紧设备外壳内壁，通过M3规格的自攻螺丝或者机丝螺丝锁紧固定即可，安装完成后连接器不会突出设备外表面过多，避免运输或者使用过程中被外力磕碰损坏。设计选型时需要注意，连接器的后方需要预留足够的接线空间，内部导线与导电插片连接后要做好绝缘处理，避免导线与设备内部金属结构件接触造成短路风险，同时要确认插片的载流参数匹配设备的整机额定功率，避免大负载工作时连接器温升过高带来安全隐患。

在实际三维建模过程中，这类接插件的建模重点在于安装配合尺寸的精准度，尤其是面板开孔尺寸、安装孔位的中心距、插片的相对位置尺寸必须与实际量产零件保持一致，否则后续做设备结构装配时会出现安装干涉、插头无法正常插入的问题。建模时可以先绘制主体壳体的外形轮廓，再拆分出安装耳、插接腔、内部导电片的独立结构，对安装孔、插接导向面等关键配合位置做公差预留，确保后续导出的工程图可以直接用于面板开孔定位与结构干涉检查。
