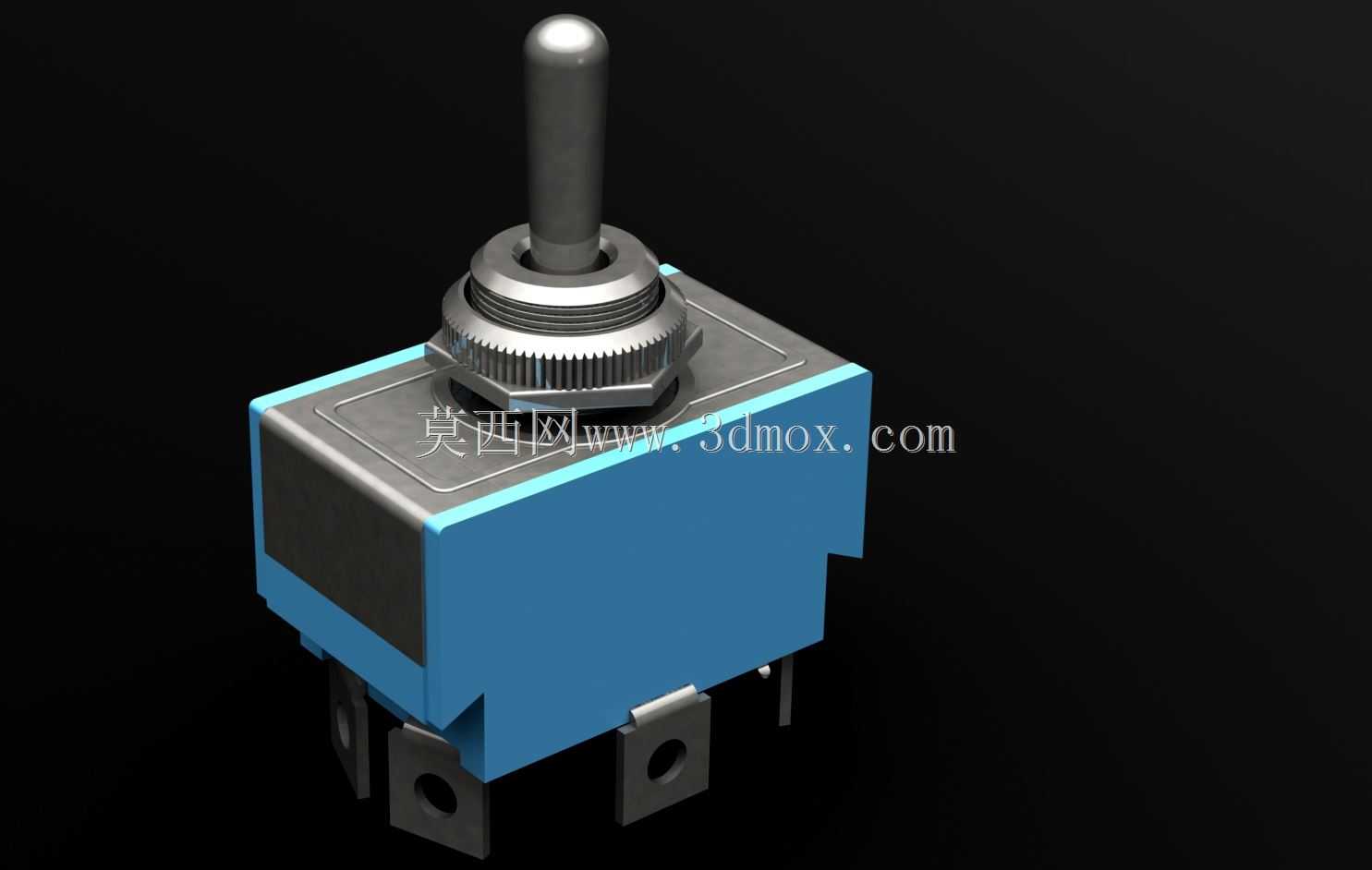

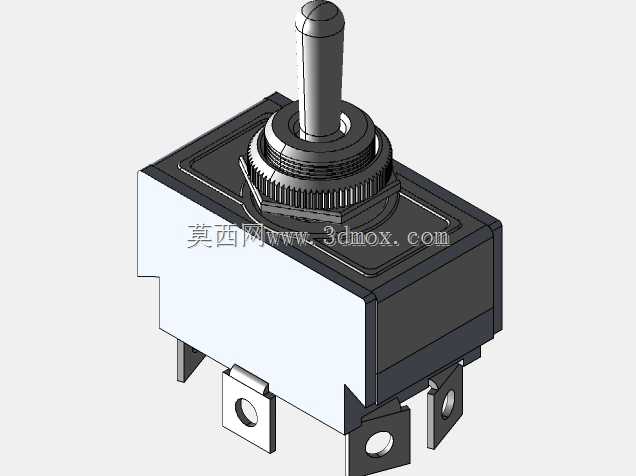

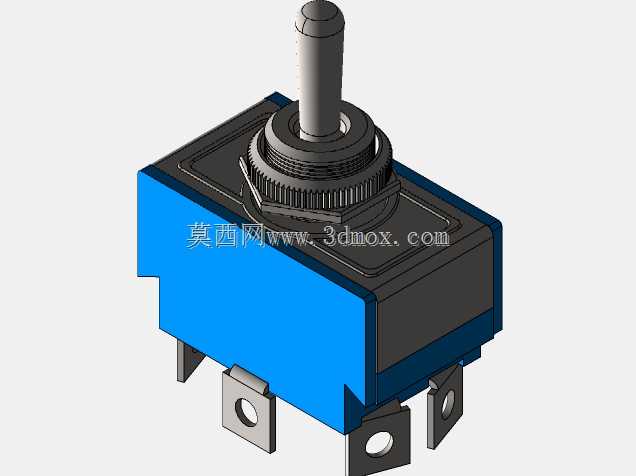

双向钮子式拨动开关结构设计

这款双向拨动开关是低压电气控制回路中极为常用的手动操作元件，广泛应用在小型机电设备、工控测试台、电子仪器仪表、改装车辆电控系统、民用小家电等场景中，承担电路通断、双回路切换的核心控制作用，操作人员通过扳动顶部的拨杆即可快速完成电路状态切换，操作反馈清晰，动作可靠，能够在频繁操作的工况下保持稳定的接触性能。

从产品功能特性来看，这款开关采用双向扳动结构，拨杆可在两个工作档位间切换，对应两路独立电路的导通与断开，内部采用弹性接触结构设计，拨杆动作时触点能够快速完成接合与分离，有效减少拉弧现象，提升触点使用寿命。开关外部的金属螺纹安装座搭配锁紧螺母结构，可适配不同厚度的设备面板安装需求，安装后结构稳固，能够承受日常操作带来的扳动力度，不会出现松动移位的问题。底部采用插片式接线端子搭配带安装孔的固定支脚，既可以通过插片快速完成导线压接，也可以通过支脚的螺丝孔将开关固定在PCB板或者设备内部的安装支架上，适配多种装配场景。

在设计思路上，这款开关充分兼顾了操作手感与结构可靠性，拨杆采用圆柱型金属结构，表面做光滑处理，扳动时的阻尼感适中，档位切换时有清晰的到位反馈，避免操作人员误判开关状态。主体外壳采用高强度绝缘工程塑料材质，具备良好的绝缘性能与结构强度，能够隔绝内部带电部件与外部安装结构，避免漏电风险，同时塑料外壳的抗冲击性能优异，能够承受日常使用中的磕碰与挤压。顶部的金属螺纹座采用防锈金属材质，搭配带防滑齿的锁紧螺母，徒手即可完成初步锁紧，配合工具可以实现更牢固的面板固定，防滑齿结构能够增大螺母与面板之间的摩擦力，长期使用也不会出现螺母松脱的问题。

从安装边界与尺寸适配来看，这款开关的面板安装开孔为标准圆形开孔，适配行业通用的钮子开关安装尺寸，无需单独定制开孔即可替换同规格的传统拨动开关。开关主体的方形外壳尺寸紧凑，不会占用过多设备内部的安装空间，底部的接线端子间距符合电气安全间距要求，接线后不同端子之间不会出现短接风险。底部的两个固定支脚对称分布在主体两侧，安装孔位尺寸适配标准M3螺丝，既可以在面板安装时提供额外的固定支撑，也可以在无面板的嵌入式安装场景下单独完成开关的固定，适配不同设备的装配需求。开关的拨杆长度经过优化设计，既保证了足够的扳动力臂让操作更省力，也不会因为拨杆过长导致容易被意外触碰触发误操作，整体结构设计充分考虑了实际使用中的各类场景需求。
