下肢康复辅助步态训练装置结构设计

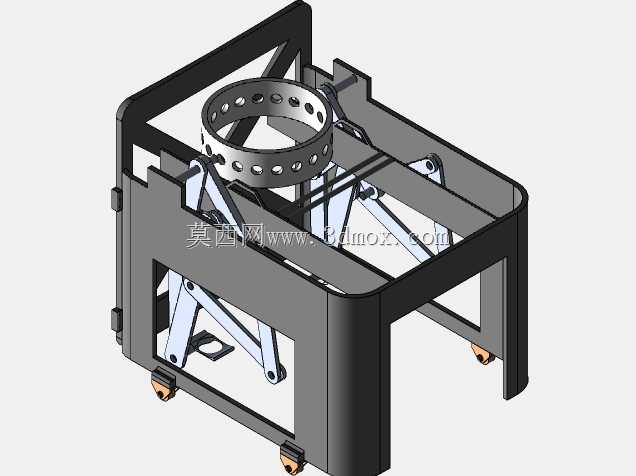

　　在临床康复领域，下肢运动功能障碍患者的步态重建一直是康复训练的核心难点，传统人工辅助训练依赖治疗师徒手施力，不仅人力成本高，且训练动作的一致性、运动轨迹的匹配度很难长期稳定维持，这款步态训练装置正是针对这一场景开发的专用康复训练设备。从结构设计逻辑来看，装置整体采用框架式承载结构，主体框架采用圆角矩形截面的型材拼接成型，底部四个角点配置带锁止功能的万向脚轮，既可以满足科室内部、康复区域之间的短距离移位需求，锁止后也能为训练过程提供稳定的支撑基础，不会出现训练过程中设备滑移的问题。

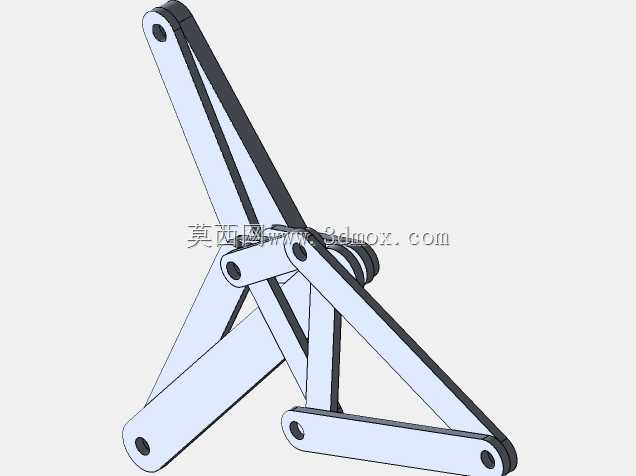

　　框架上部设置带密集通孔的环形脚踝固定位，通孔用于穿设绑带固定患者脚踝部位，环形结构的内径参考成年人脚踝围度的常规尺寸区间设计，预留了绑带缠绕、软垫衬垫的安装空间，避免固定部位出现应力集中压伤患者皮肤。核心传动部分采用曲柄连杆组合机构，设计阶段完全对标健康成年人自然行走时的脚踝运动坐标轨迹，通过曲柄的定轴旋转，带动铰接在固定环下方的多组连杆做平面复合运动，输出的运动轨迹完全匹配正常人行走过程中脚踝的背屈、跖屈、内翻、外翻复合动作，不会出现非自然轨迹带来的二次关节损伤。整套连杆机构的铰接点全部采用销轴连接，铰接位置预留润滑脂加注间隙，长期往复运动过程中可以通过定期加注润滑脂降低铰接副的磨损量，延长设备的无故障使用周期。

　　框架侧面设置多组安装凸耳，用于后期加装驱动电机、传动带轮等动力组件，当前结构预留了动力单元的安装定位孔位，既可以作为无动力被动训练设备由治疗师手动驱动曲柄，也可以快速加装动力组件升级为主动电动训练设备，适配不同康复阶段患者的训练需求。设备的整体安装边界参考普通康复治疗室的工位尺寸设计，整体占地面积不超过常规单人座椅的占地空间，不需要额外开挖地面基础，放置在平整地面锁止脚轮即可投入使用，适配社区康复中心、医院康复科、养老机构康复区等多种场地条件。

　　结构设计过程中充分考虑了使用安全性，所有连杆的运动行程都做了硬限位设计，当运动角度达到人体脚踝安全活动范围极限时，限位块会阻挡曲柄继续转动，避免超行程运动拉伤患者韧带；框架所有外露棱边都做了圆角倒钝处理，没有尖锐突出结构，患者上下设备过程中不会出现磕碰划伤的问题。从实际使用逻辑来看，患者将脚踝固定在环形固定位后，启动设备即可带动脚踝按照自然步态轨迹做重复性训练，单次训练的运动幅度、运动速度都可以通过更换不同曲柄半径的传动件、调整驱动转速来实现分级调节，匹配不同损伤程度、不同康复阶段患者的训练耐受度，相比传统人工辅助训练，能够长时间保持稳定的运动轨迹输出，有效降低治疗师的工作强度，同时提升康复训练的标准化程度。
