仿人脚踝运动轨迹步态训练连杆机构

该连杆机构核心功能为复现人体自然行走过程中脚踝的空间运动轨迹，可作为下肢康复训练设备、仿生行走试验平台的核心执行单元使用。从实际应用场景来看，这类机构可嵌入下肢康复训练台，为行动障碍人群提供符合人体工学的步态引导训练，替代传统人工辅助的训练模式，保证训练轨迹的一致性与可重复性；也可用于双足行走机器人的腿部末端轨迹验证，为仿生行走机构的运动学调试提供实体参考。

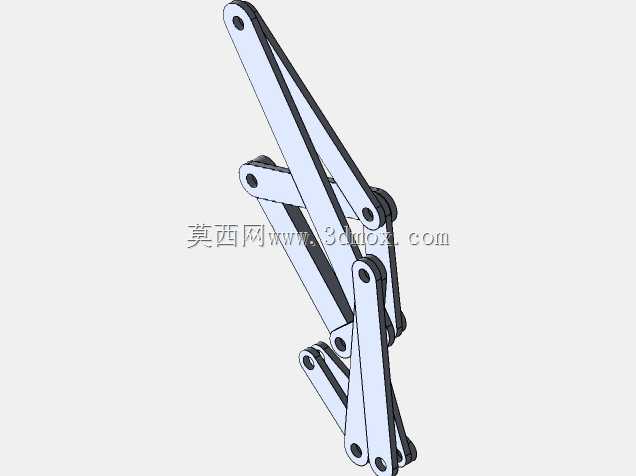

从结构设计逻辑来看，整套机构采用多组铰接连杆串联布局，通过固定铰接点的位置约束、各连杆的长度配比，将输入端的定轴转动转化为末端执行点的类脚踝复合运动，运动过程中末端点的水平、竖直位移曲线完全匹配健康人行走时脚踝的摆动轨迹，避免出现运动轨迹偏差导致的康复训练二次损伤，或是仿生机器人行走过程中的步态失真问题。所有连杆均采用平板式铰接结构，铰接点处采用转动副连接，运动过程中无卡滞死角，各连杆之间的运动间隙控制在合理范围内，既保证运动传递的精度，也避免加工装配难度过高。

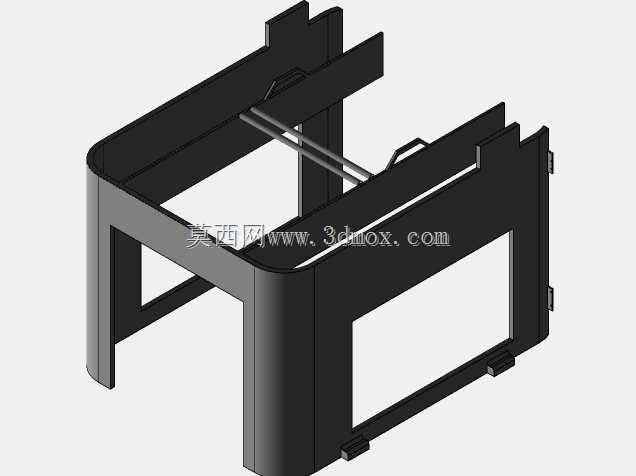

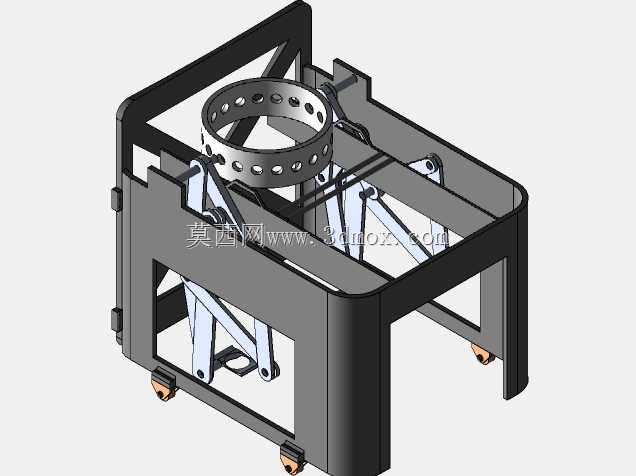

在安装边界方面，整套机构的固定铰接端可直接安装在训练设备的立式安装架上，输入端可连接伺服电机、减速电机等动力源，不需要额外设计复杂的传动转接结构；机构整体的运动包络空间集中在固定铰接点的前侧区域，不会向安装面后侧突出，能够适配现有多数康复训练设备的机架安装尺寸，不需要对原有设备的主体框架做大规模改动。末端执行点预留有标准安装接口，可直接固定脚踝绑带、仿生足模等配套部件，接口的载荷强度能够满足常规康复训练、仿生试验的载荷要求，不会出现运动过程中部件松脱的问题。

从功能特性来看，该机构属于纯机械式轨迹生成机构，不需要复杂的电控算法解算即可输出标准步态轨迹，相比多轴协同控制的轨迹生成方案，整体结构可靠性更高，后期维护成本更低，适合在基层康复机构、教学试验场景中使用。运动过程中各连杆的受力分布均匀，铰接点的载荷处于常规轴承的承载范围内，长时间连续运行不会出现部件异常磨损的问题。设计过程中已经对各连杆的运动干涉情况做了完整校验，全行程范围内相邻连杆之间不会发生碰撞，运动过程流畅无冲击，能够为使用者提供平滑的步态引导体验。

在实际选型适配过程中，可根据不同使用场景的需求调整连杆的长度参数，适配不同身高人群的步态轨迹尺寸，也可通过调整输入端的转速，匹配不同训练阶段的步频要求，慢频模式适用于康复初期的关节活动度训练，快频模式适用于后期的行走能力恢复训练。整套机构的零部件均为常规机加工件，加工工艺成熟，不需要特殊的定制加工设备，制造成本可控，适合批量配套生产。
